VTK切割系列-面绘制切割曲线切割曲面切割

本来没有打算经营博客，但是无奈公司倒闭，所有人都被裁，现在工作难找，赋闲在家，看看能不能整理一下之前做过的功能来谋取一点点生活费，如果我的文章能帮助到各位，节省大家的时间和精力也是好的。废话不多说了，进入正文。

切割的种类

• 矩形切割
• 平面切割
• 曲线切割（本文主要是讲这个）
• 曲面切割（我其他的文章有这个介绍）

曲线切割

曲线切割可以切割体绘制，可以切割面绘制，两者切割的数据不一样，所以切割的算法也不一样，切割体绘制主要是对图像数据的处理，切割面绘制主要是对面片的处理，本文主要是讲解面绘制的切割，体绘制的切割可以看我其他的文章。

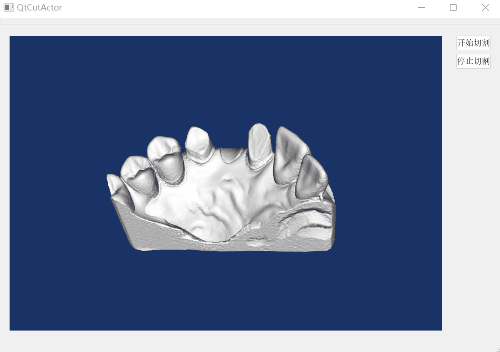

曲线切割的效果

看视频是不是自己想要的效果，需求确定了，功能完成才不会出错。

可以设置切割还是保留

主要代码

代码主要是Qt+VTK，主要的部分就是切割的部分：

思路是我们获取曲线内的所有点设置标量，以区分需要裁剪和不需要裁剪的部分，然后对标记好的数据进行过滤，我刚开始是打算进行布尔运算，但是更加复杂。

vtkSmartPointer<myVtkThreshold> selector =vtkSmartPointer<myVtkThreshold>::New();
vtkSmartPointer<vtkMaskFields> scalarsOff =vtkSmartPointer<vtkMaskFields>::New();
vtkSmartPointer<vtkGeometryFilter> geometry =vtkSmartPointer<vtkGeometryFilter>::New();
selector->SetInputData((vtkPolyData*)myPD);
selector->SetInputArrayToProcess(0, 0, 0,
vtkDataObject::FIELD_ASSOCIATION_CELLS,
vtkDataSetAttributes::SCALARS);
selector->SetAllScalars(1);
selector->SetInputArrayToProcess(0, 0, 0, vtkDataObject::FIELD_ASSOCIATION_POINTS, "Cuts");
selector->SetLowerThreshold(0.9);
selector->SetUpperThreshold(1.1);
selector->Update();
scalarsOff->SetInputData(selector->GetOutput());
scalarsOff->CopyAttributeOff(vtkMaskFields::POINT_DATA, vtkDataSetAttributes::SCALARS);
scalarsOff->CopyAttributeOff(vtkMaskFields::CELL_DATA, vtkDataSetAttributes::SCALARS);
scalarsOff->Update();
geometry->SetInputData(scalarsOff->GetOutput());
geometry->Update();

完整工程

为了避免伸手党只是张要代码，也是为了尊重自己的劳动成果，完整的工程需要支付一些费用，本工程只允许学习使用，不允许商业分享，还希望理解，支付并使用代码即认为接受。以下是完整工程连接，需要自己修改工程依赖，vtk使用的是8.2的版本。

暂时没有上传到优快云，不知道如何设置。

感兴趣的朋友点击拍下。
