切割的种类

矩形切割
平面切割
曲线切割（本文主要是讲这个）
曲面切割（我其他的文章有这个介绍）

曲线切割

曲线切割可以切割体绘制，可以切割面绘制，两者切割的数据不一样，所以切割的算法也不一样，切割体绘制主要是对图像数据的处理，切割面绘制主要是对面片的处理，本文主要是讲解体绘制的切割，面绘制的切割可以看我其他的文章。

曲线切割的效果

看视频是不是自己想要的效果，需求确定了，功能完成才不会出错。

这部分是之前使用的功能，我将功能单独做成了小Demo，方便阅读和使用。

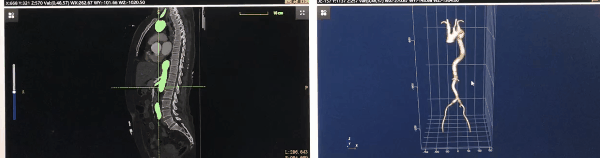

之前的演示：

完美分割线

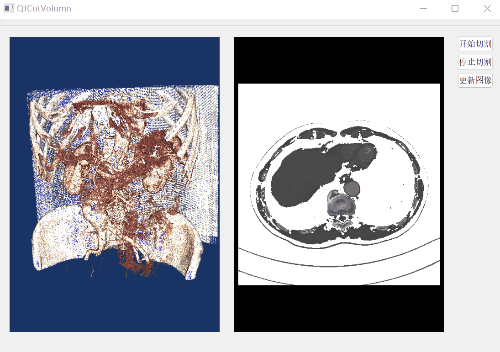

这个是Demo的演示，图像做了中间等待删除帧处理，速度取决图像的大小和类型。

主要代码

代码主要是Qt+VTK，主要的部分就是切割的部分：

思路是我们提取曲线的多边形数据转换为一个图像模板，然后使用这个模板来创建一个新的图像，其中模板内部的像素值被设置为 0，外部的像素值被设置为 255，通过这个模板图像来设置我们的原始图像数据。

vtkSmartPointer<vtkPolyDataToImageStencil> BrushPolyDataToStencil = vtkSmartPointer<vtkPolyDataToImageStencil>::New();
BrushPolyDataToStencil->SetOutputSpacing(spacing[0], spacing[1], spacing[2]);
BrushPolyDataToStencil->SetInputData(transformFilter->GetOutput());
BrushPolyDataToStencil->SetOutputWholeExtent(Mask->GetExtent());
BrushPolyDataToStencil->SetOutputOrigin(Mask->GetOrigin());
BrushPolyDataToStencil->Update();

vtkImageStencilData* stencilData = BrushPolyDataToStencil->GetOutput();
int stencilExtent[6] = { 0, -1, 0, -1, 0, -1 };
stencilData->GetExtent(stencilExtent);
vtkSmartPointer<vtkImageStencilToImage> stencilToImage = vtkSmartPointer<vtkImageStencilToImage>::New();

stencilToImage->SetInputData(BrushPolyDataToStencil->GetOutput());
stencilToImage->SetInsideValue(0);
stencilToImage->SetOutsideValue(255);
stencilToImage->SetOutputScalarType(VTK_UNSIGNED_CHAR);
stencilToImage->Update();
