一：数据结构
1 动态字符串（SDS）
1.1 引入，c语音字符串缺陷及redis字符串引入
引入：redis是由c语音编写的，但是Redis没有直接使用C语言中的字符串，尾部会拼接一个（/0）来当结束标记，因为C语言字符串存在很多问题：
1.获取字符串长度的需要通过运算（没有地方存储长度，所以每次都是计算出来的）
2.非二进制安全（字符串中间出现一个/0时，会导致数据不全）
3.不可修改（拼接或截取后的会新创建）；
所以redis构建了一种新的字符串结构，针对上面c的缺点进行优化，动态字符串（sds）；set name 'haha'，会生成两个sds字符串；

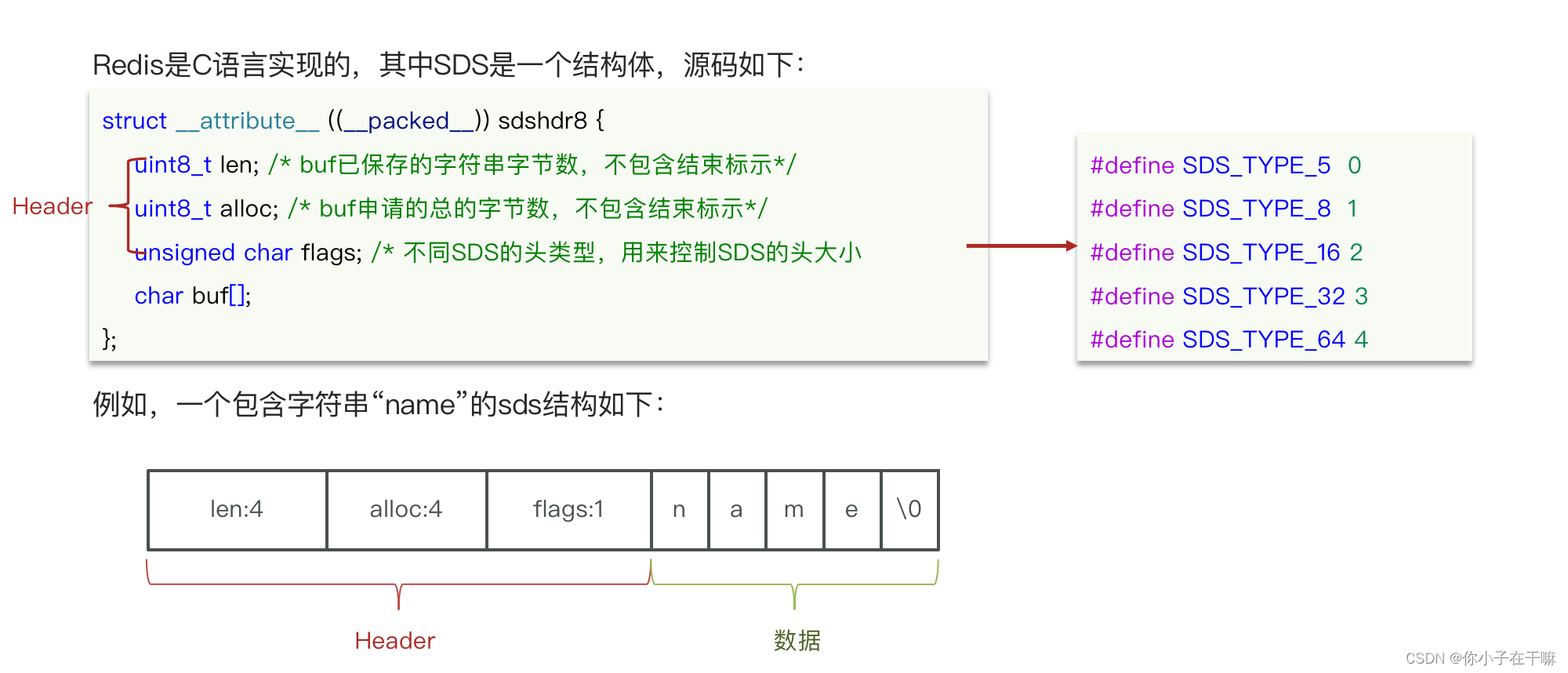

1.2 redis动态字符串结构体
像java中的一个对象，有四个属性（成员变量），
len ： 表示当前字符串的实际长度。
alloc ： 字符串申请的长度，不包含结束标记（/0）；分两种情况；
1：第一次申请，就是字符串的实际长度
2: 非第一次申请，根据变更后的长度进行设置。（这个还要细分，下面解释）
flags ： 使用的类不同，0现在被舍弃了，1代表使用的长度是2的8次方，2代表的是2的16次方。
buf[] ： 实际存储的数据。

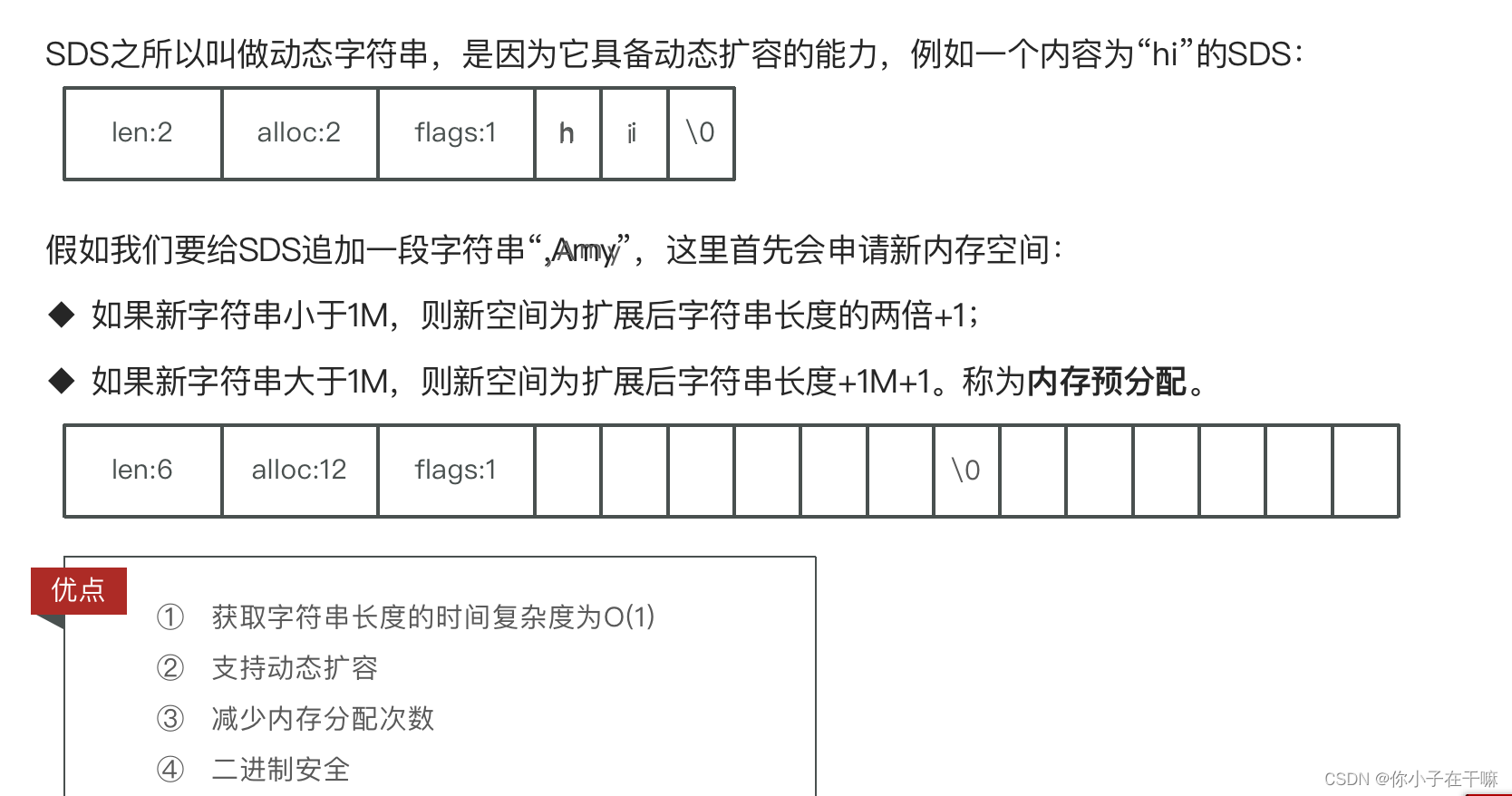

1.3 动态字符串特性（动态）
字符串的每次扩容，都会涉及到内核和用户核的切换，浪费性能，所以每次扩容都会进行内存预分配，动态字符串的优点正好解决了c语音的问题。每次扩容计算出的长度+1，是为了保存（/0）结束标记，但是实际保存alloc（申请长度）时是不会加这个1的。
追加完，Amy后，下次再次追加，首先判断新的字符串长度如果还是小于1M，并且追加后的长度小于12，就不用再次进行扩容了；
2 INTSET（有序，去重集合，类似于set）

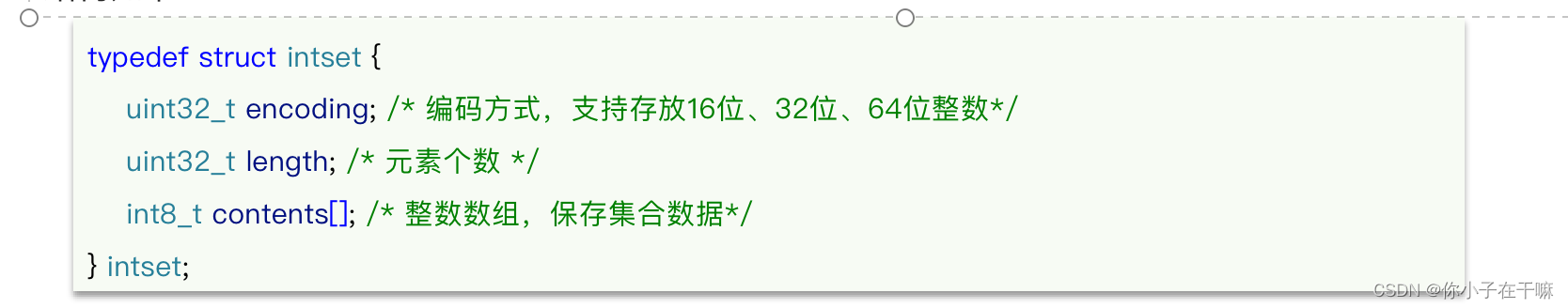

IntSet是Redis中set集合的一种实现方式，基于整数数组来实现，并且具备长度可变、有序等特征。结构如下：也是类似于java的对象

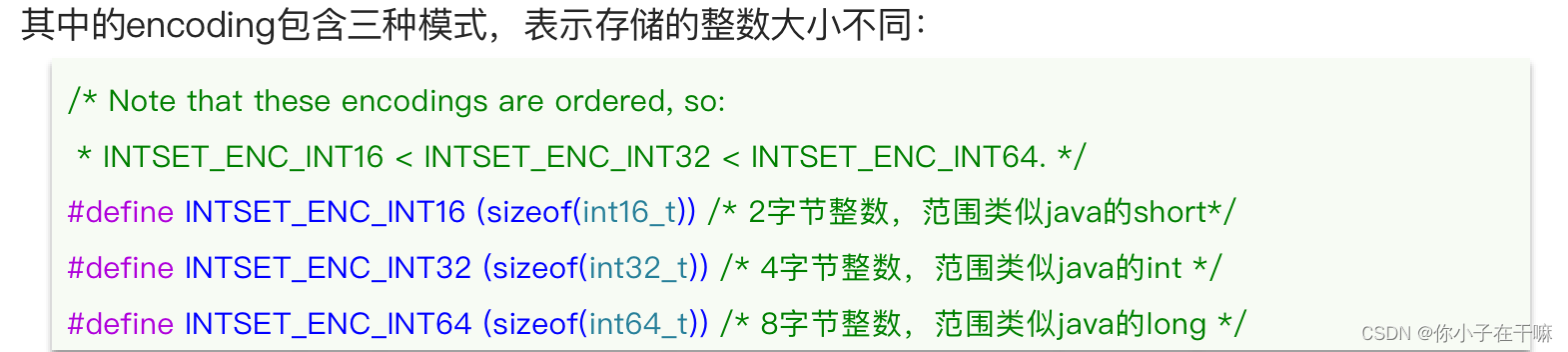

encoding ：编码格式
length ：记录存储的元素个数
contents ：数据存储

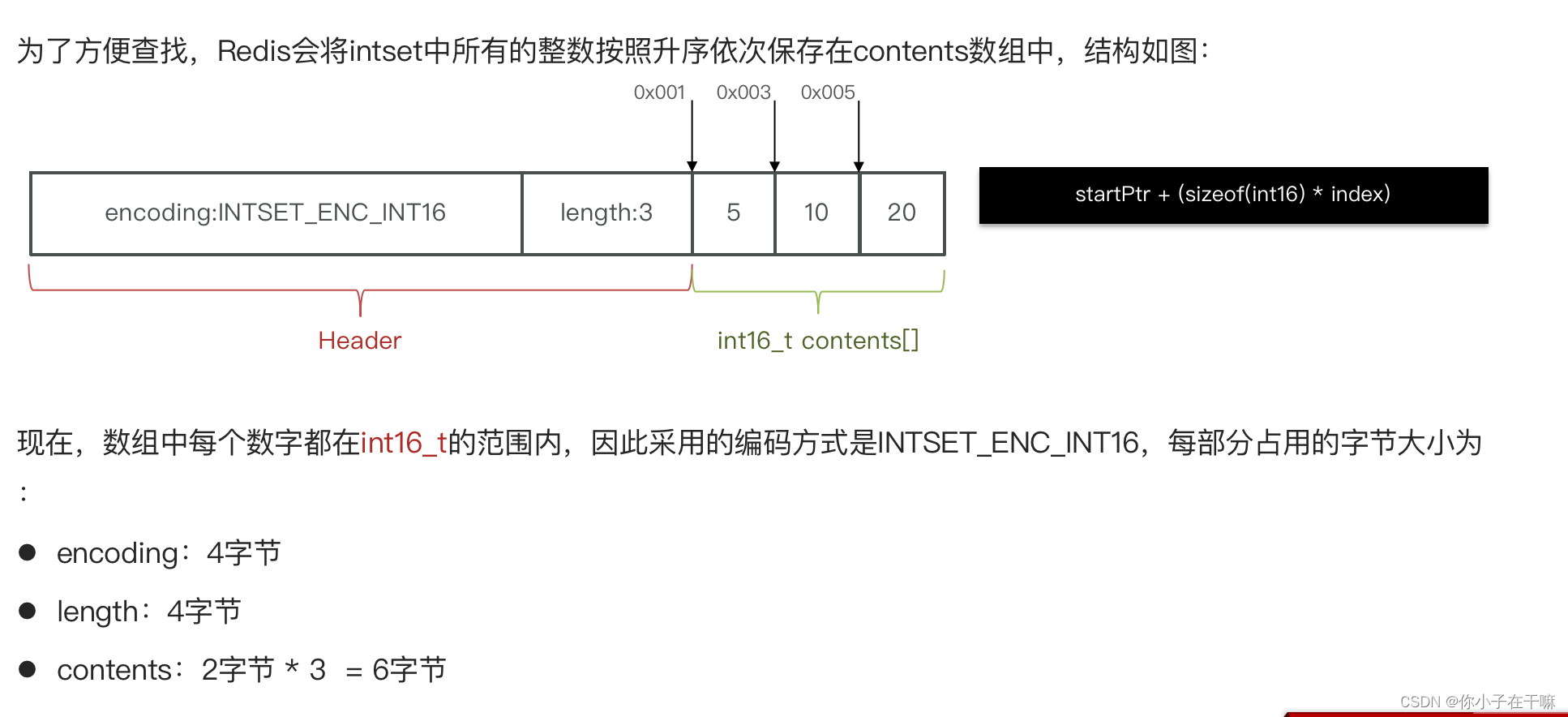

数据都是有序存储的，占据的长度也都是一样的（根据编码格式确定） ，所以方便查找；

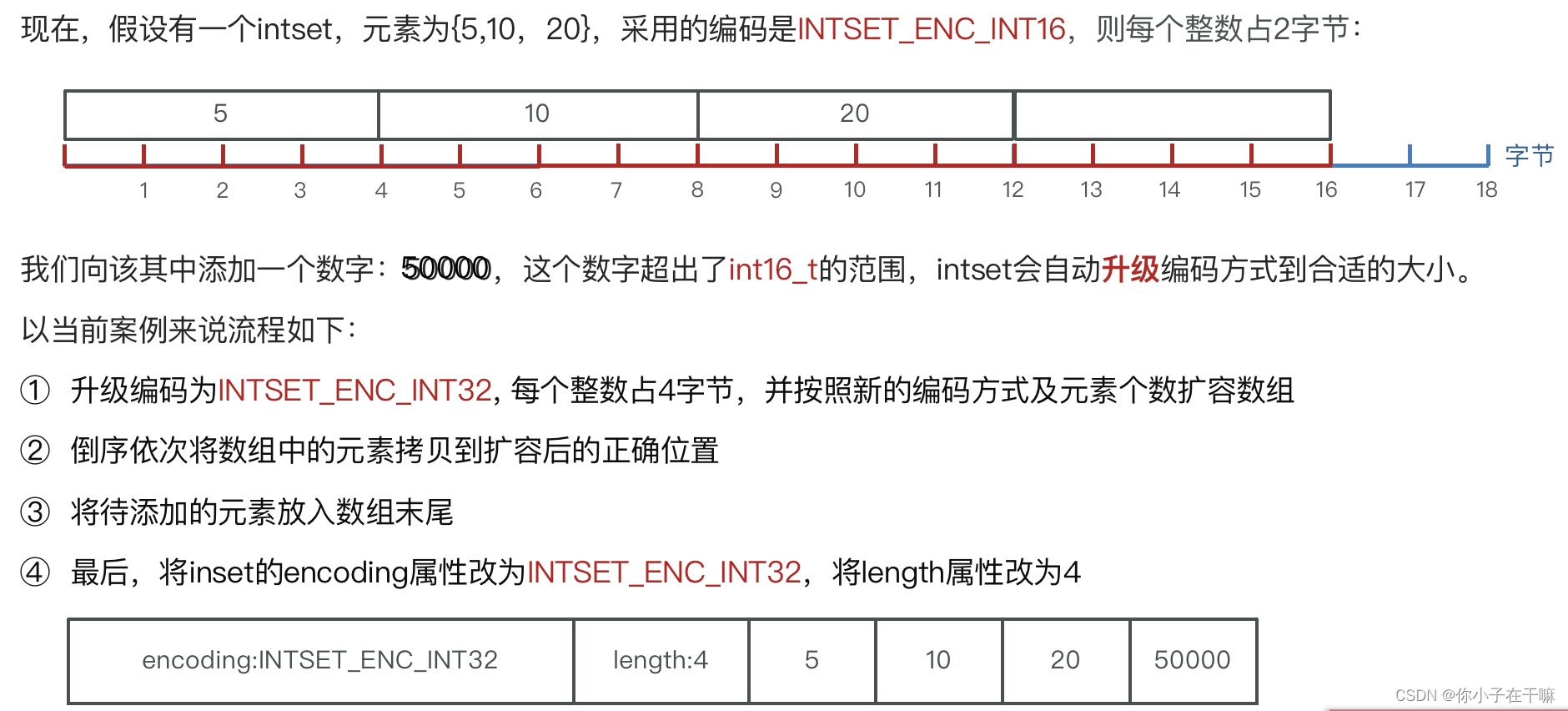

增加一个50000的数，这个不在int16的范围了，需要升级编码格式；首先判断出50000属于哪一个编码格式范围，然后开始按照新的编码格式进行升级扩容；其次，将数组中原先的数据进行倒序处理，注意，要预留50000这个数的位置；等待原数组中的数据迁移完毕后，再将50000进行处理（-50000就会放在头部）；最后，去改动编码及length数据。
3 ZipList （双端链表，类似于链表，但不是，没有用到指针）
由一系列特殊编码的连续内存块组成。可以在任意一端进行压入/弹出操作, 并且该操作的时间复杂度为 O(1)。查询慢，增删快，链表特征

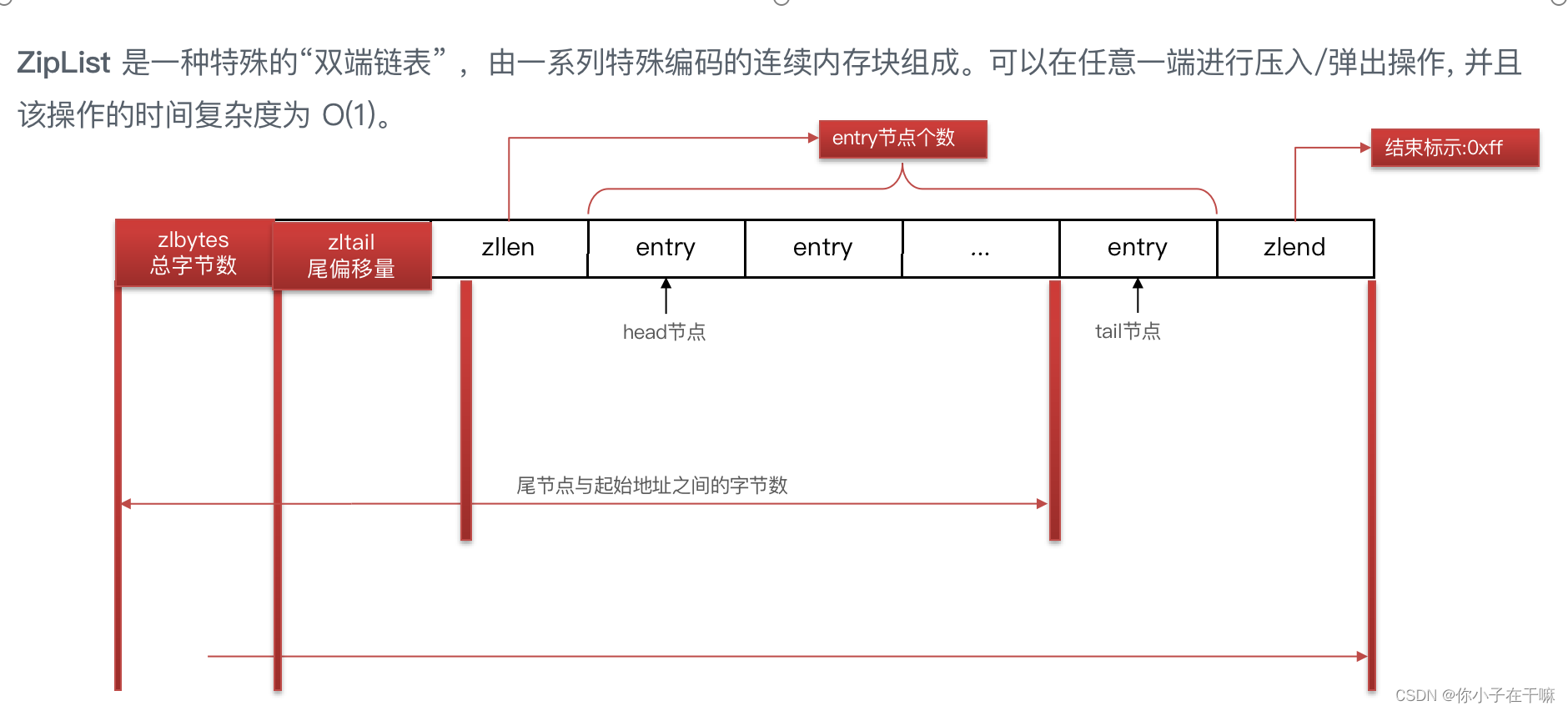

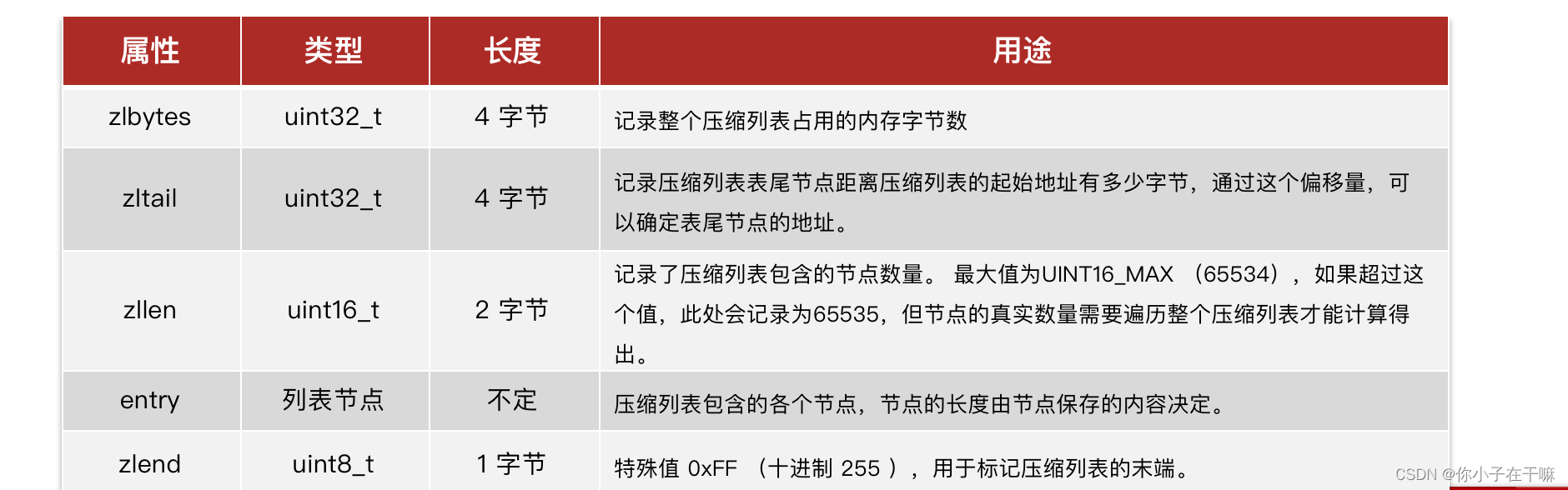

3.1 结构体
zlpBytes：整体长度
zlTail ：起始位置到最后一个entry节点位置的长度
zllen：entry节点个数
zlend：结束标识符

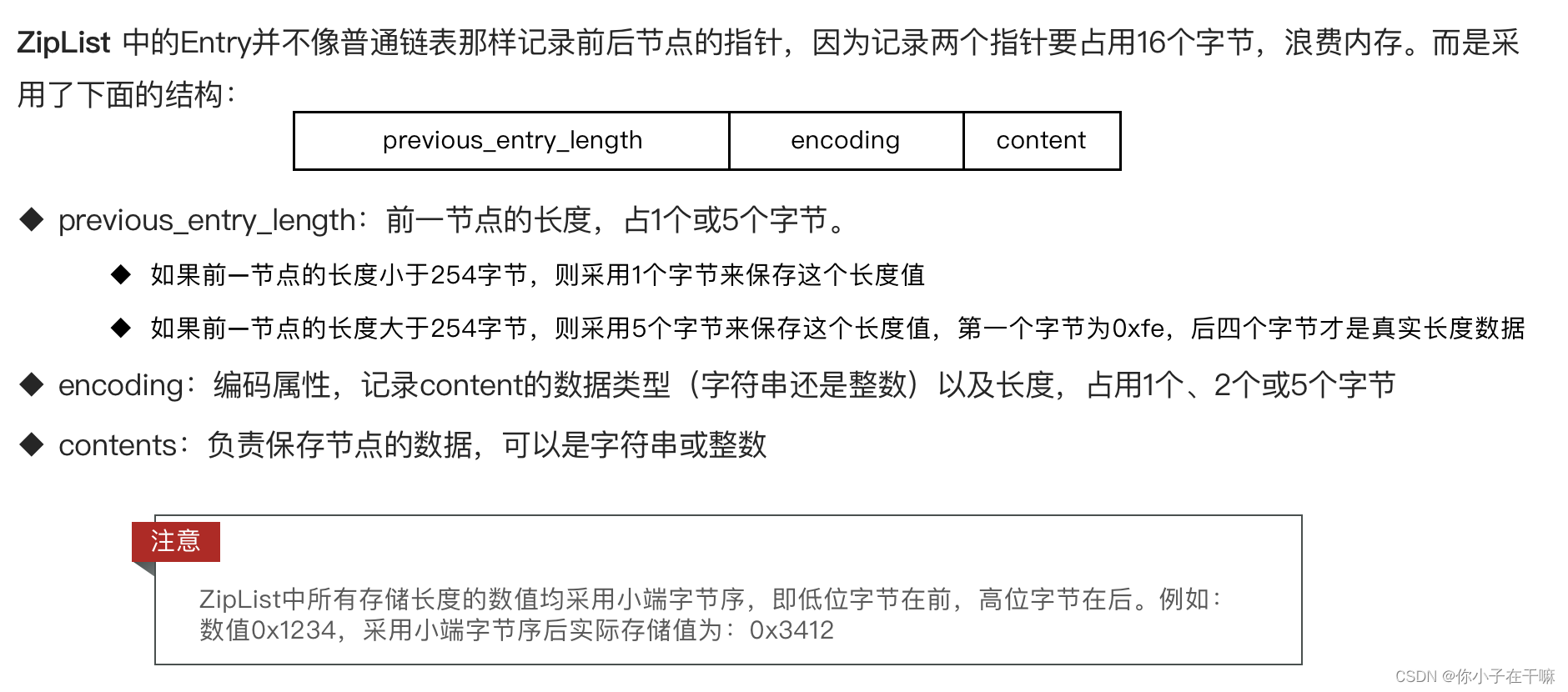

3.2 entry结构体
entry结构体中保存的节点长度，方便我们快速定位到节点最后或者最前的节点位置，进行增删操作；
3.3 encoding编码
ZipListEntry中的encoding编码分为字符串和整数两种：
字符串：如果encoding是以“00”、“01”或者“10”开头，则证明content是字符串
整数：如果encoding是以“11”开始，则证明content是整数，且encoding固定只占用1个字节，其中，0到12的数字可以直接在位置上存储；
3.4 连锁更新问题
ZipList的每个Entry都包含previous_entry_length来记录上一个节点的大小，长度是1个或5个字节：
如果前一节点的长度小于254字节，则采用1个字节来保存这个长度值
如果前一节点的长度大于等于254字节，则采用5个字节来保存这个长度值，第一个字节为0xfe，后四个字节才是真实长度数据
现在，假设我们有N个连续（这个是重点，很少）的、长度为250~253字节之间的entry，因此entry的previous_entry_length属性用1个字节即可表示；但是现在要新增或者删除（被删除节点的前一个节点的长度是255，被删除节点及其后的都是250）一个，新增一个长度大于254的，就会导致后面的所有entry对象中的previous_entry_length（前一节点长度）的字节数变成5个，连锁影响后面的所有entry对象，就是连锁更新问题；会导致操作系统的性能浪费和内存扩张的频繁请求；
4 QuickList
4.1 引入
问题1：ZipList虽然节省内存，但申请内存必须是连续空间，如果内存占用较多，申请内存效率很低。怎么办？
为了缓解这个问题，我们必须限制ZipList的长度和entry大小。
问题2：但是我们要存储大量数据，超出了ZipList最佳的上限该怎么办？
我们可以创建多个ZipList来分片存储数据。
问题3：数据拆分后比较分散，不方便管理和查找，这多个ZipList如何建立联系？
Redis在3.2版本引入了新的数据结构QuickList，它是一个双端链表，只不过链表中的每个节点都是一个ZipList
4.2 参数配置
4.2.1 ist-max-ziplist-size（控制每一个zipList中entry的数量）
为了避免QuickList中的每个ZipList中entry过多，Redis提供了一个配置项：list-max-ziplist-size来限制。
（一）如果值为正，则代表ZipList的允许的entry个数的最大值
（二）如果值为负，则代表ZipList的最大内存大小，
分5种情况：
-1：每个ZipList的内存占用不能超过4kb
-2：每个ZipList的内存占用不能超过8kb
-3：每个ZipList的内存占用不能超过16kb
-4：每个ZipList的内存占用不能超过32kb
-5：每个ZipList的内存占用不能超过64kb 其默认值为 -2： 可通过config get list-max-ziplist-size获取查看。
4.2.2 list-compress-depth（对quickList中每一个ziplist的操作）
除了控制ZipList的大小，QuickList还可以对节点的ZipList做压缩。通过配置项list-compress-depth来控制。因为链表一般都是从首尾访问较多，所以首尾是不压缩的。
这个参数是控制首尾不压缩的节点个数：
0：特殊值，代表不压缩
1：标示QuickList的首尾各有1个节点不压缩，中间节点压缩
2：标示QuickList的首尾各有2个节点不压缩，中间节点压缩； 以此类推

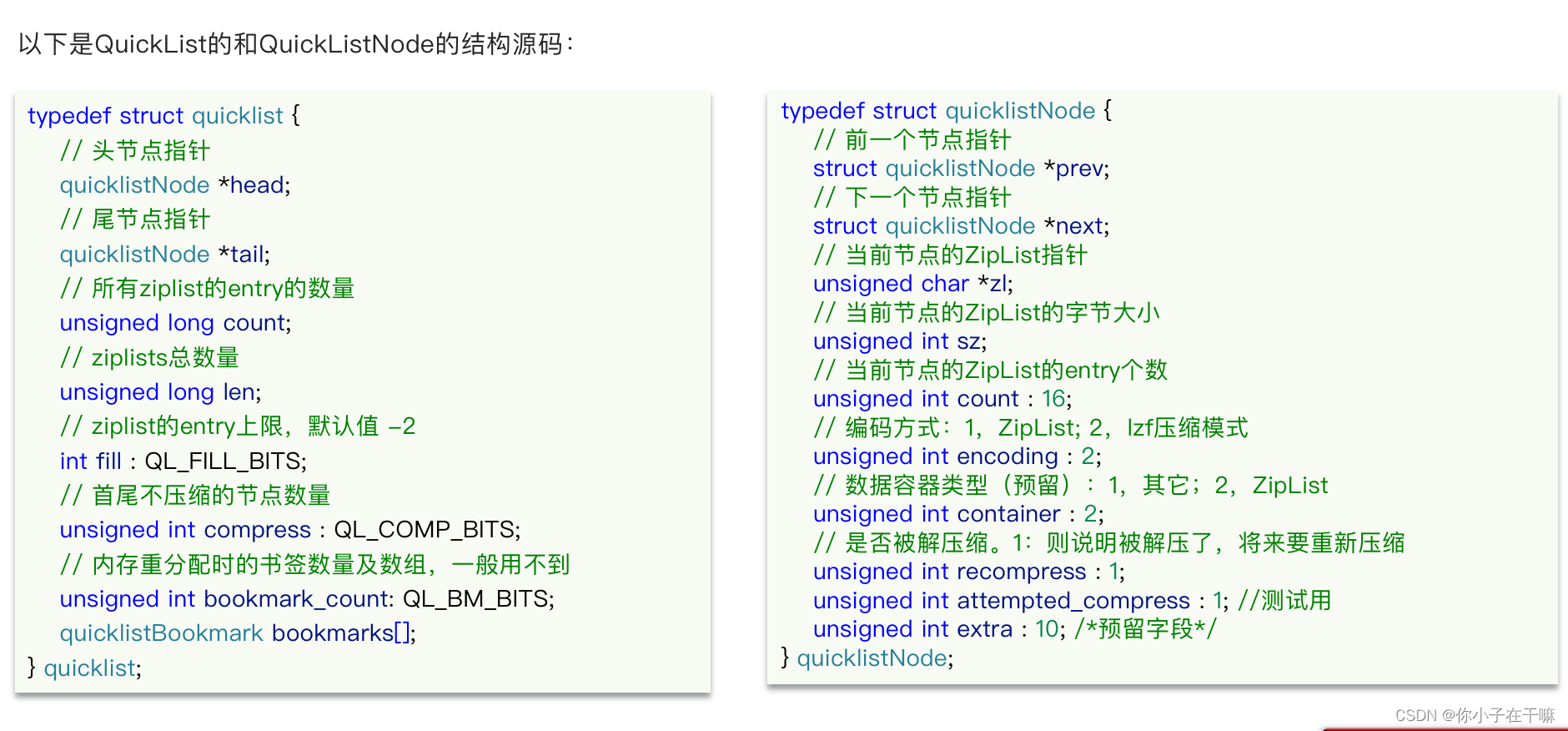

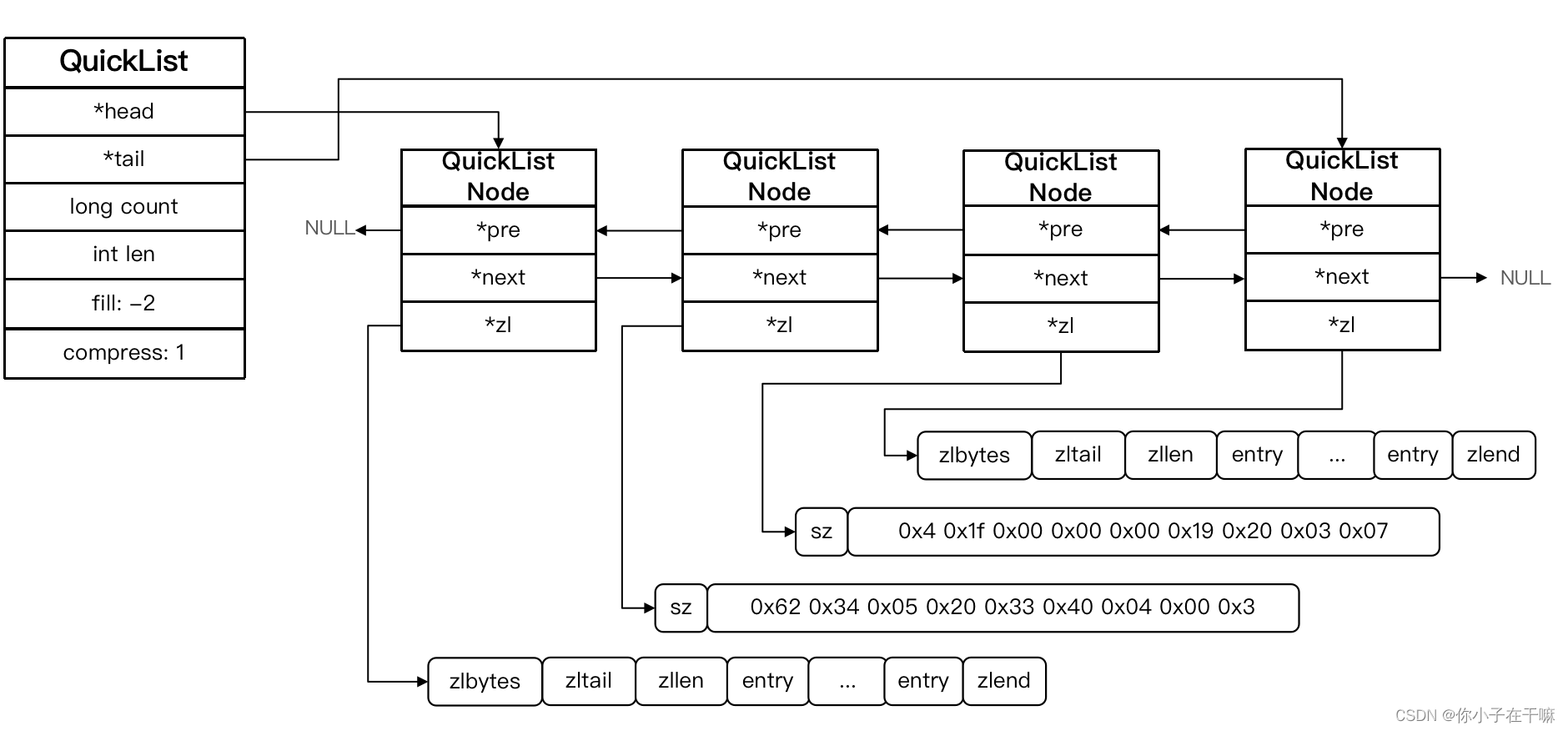

4.3 结构源码
*head和*tail分别指向quickList中第一个和最后一个zipList的位置，count是指此quickList中所有zipList中entry对象和数量；len是指此quickList中zipList的数量；fill就是2.1中的数量内存控制，默认是-2；cpmpress是压缩，详见2.2中的命令
*prev和*next是指quickList中，zipList是一个个的节点，用来连接zipList；每一个ziplist中sz加起来的合计就是左图中的count；encoding是左图中的fill控制的；
4.4 总结
QuickList的特点：
是一个节点为ZipList的双端链表
节点采用ZipList，解决了传统链表的内存占用问题（传统链表只采用了指针）
控制了ZipList大小，解决连续内存空间申请效率问题（命令1）
中间节点可以压缩，进一步节省了内存（命令2）。
5 SkipList（跳表）
SkipList（跳表）首先是链表，但与传统链表相比有几点差异：
元素按照升序排列存储（顺序存储，从小到大，才能支持这种跳表）
节点可能包含多个指针，指针跨度不同。（同一个节点可以有多个层级指针）

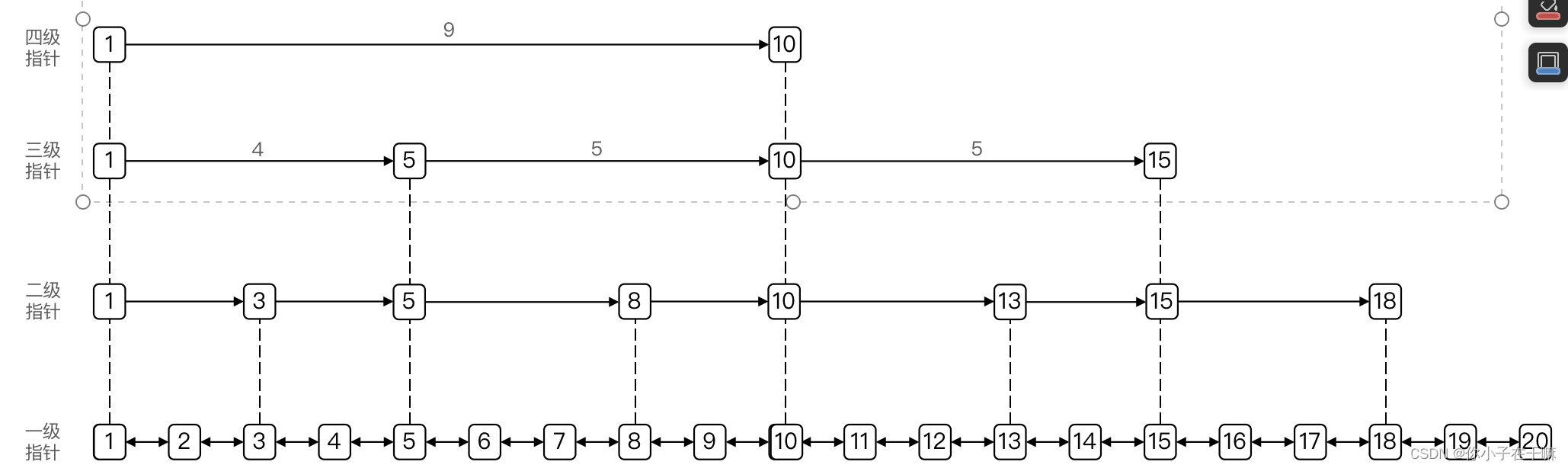

首先数据在zipList中是按从小到大的顺序排列的；
每一个zipList必然有一级指针，这是最基本的，这种查询慢，需要一个个去便利查询；
每一个节点又可以有多极指针，但是，在查询的时候，一定是从最大的层级开始比对；
5.1 查询流程
假如现在要查询12，首先查看zipList中的level最大的层级是多少，现在是4，所以就先从4级指针开始比对，在一个节点是10，比较后，比10大；10节点这里扩展下，还有个到20的zskpiList节点，在此比较后小于20，就进入三级指针，发现是到节点15的，比这个小，就进入二级指针，发现是13，比较后，小，就进入一级指针，发现后一个节点是11，12比11大，就往后再查询一个，到12；

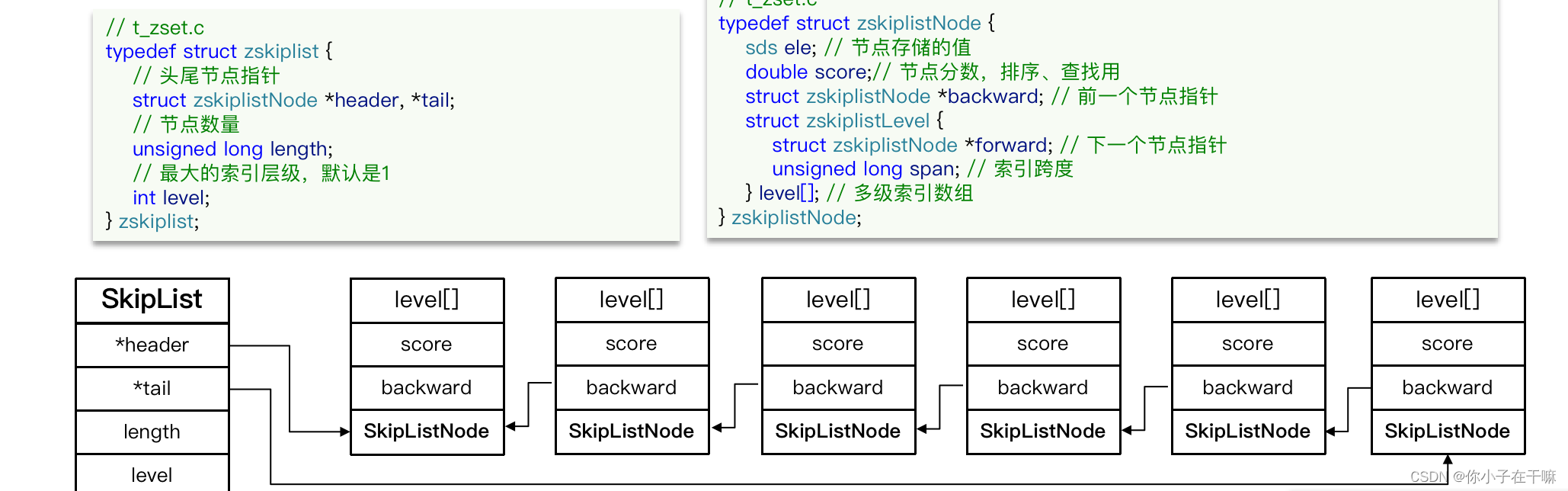

5.2 结构体解析
zipList还是我们最原本的数据结构，*header，*tail就是前一个和后一个节点的指针信息，length是zipList中节点的长度，也就是一共有几个节点，level是指针层级，默认是1，基础层级；
zskipList，ele节点中存储的数据，是一个动态字符串；*backward是前一个节点指针的位置信息，方便进行倒叙查询；zskipListLevel是一个数组，比如1节点，他一共有四个层级信息，span是跨度，比如三级层级中的5节点，他的下一个节点是10，跨度就是5；*forward，是下一个指针的信息，就是10，方便进行查询，增加查询效率，方便跳表查询；
5.3 SkipList的特点
跳跃表是一个双向链表，每个节点都包含score和ele值
节点按照score值排序，score值一样则按照ele字典排序
每个节点都可以包含多层指针，层数是1到32之间的随机数（包含最底下一层的话就是32层）
不同层指针到下一个节点的跨度不同，层级越高，跨度越大（越上层的跨度越大）
增删改查效率与红黑树基本一致（强啊），实现却更简单。
6 Dict（hashTable）

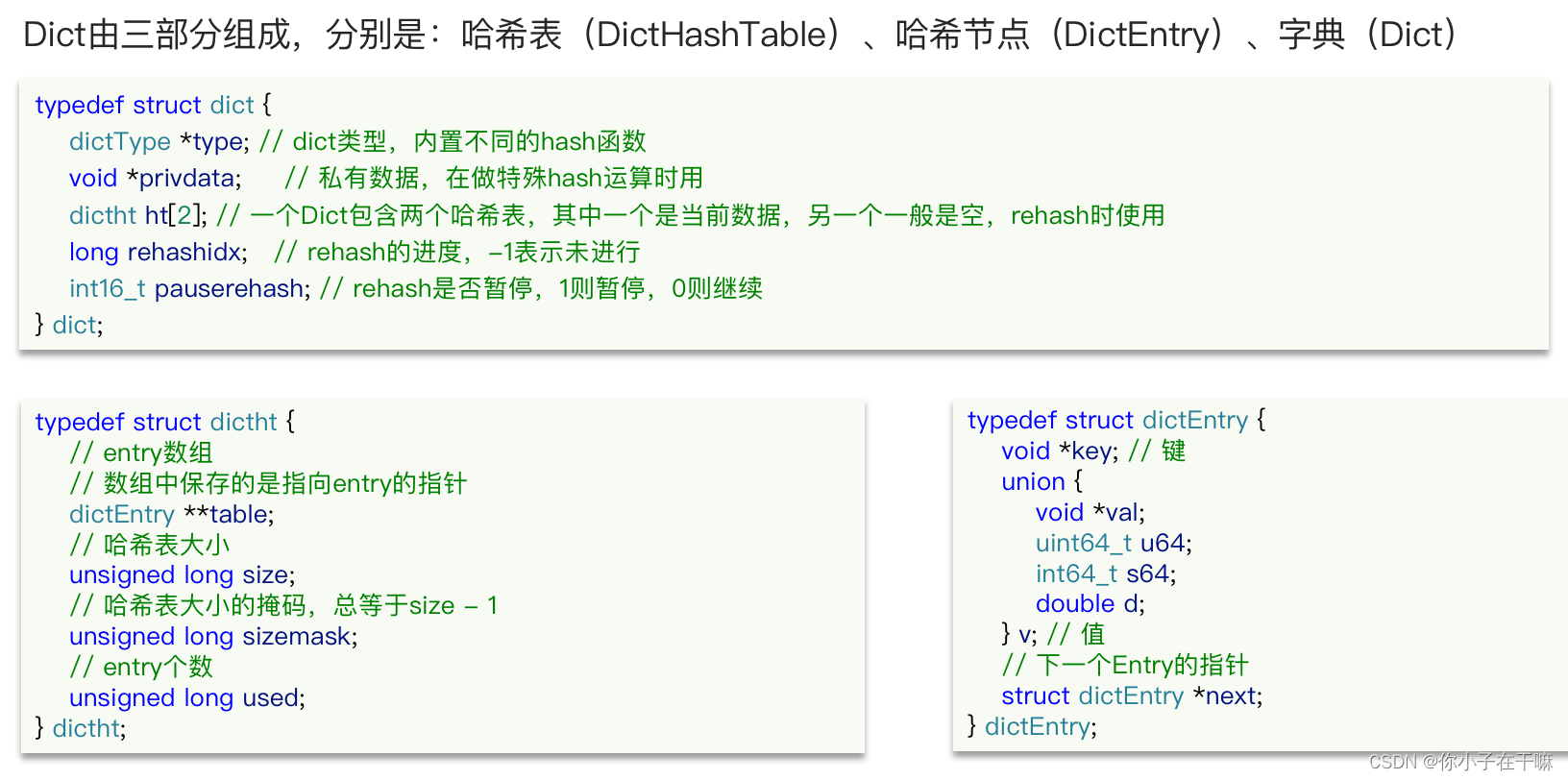

我们知道Redis是一个键值型（Key-Value Pair）的数据库，我们可以根据键实现快速的增删改查。而键与值的映射关系正是通过Dict来实现的。 Dict由三部分组成，分别是：
哈希表（DictHashTable）、哈希节点（DictEntry）、字典（Dict）。

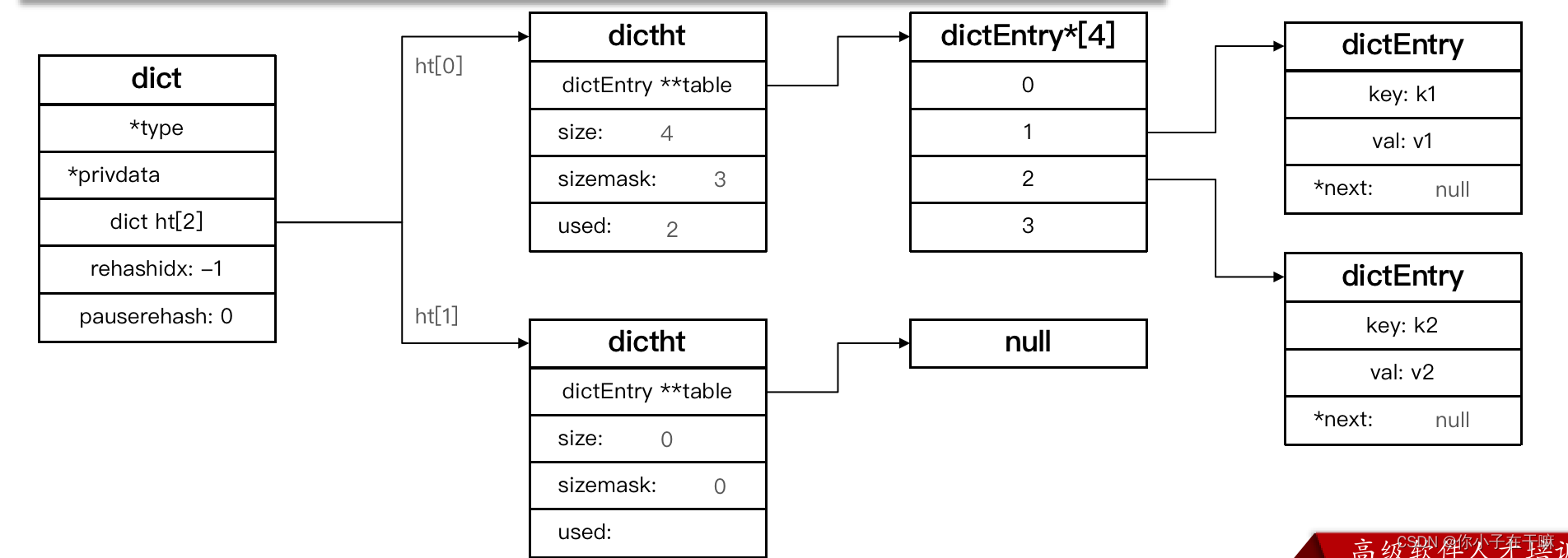

6.1 数据结构图
6.1.1 Dict
dict中的：*type，*privdata，是进行hash运算时的一些固定配置；
ht[]，存储数据用，数据一般默认存储在ht[0]中，只有在需要进行伸缩（扩容和删除）时，才会用到ht[1]；
rehashidx，默认-1，表示没有在进行伸缩操作；
pauuserehash：也是用于rehash的，表示rehash操作的；

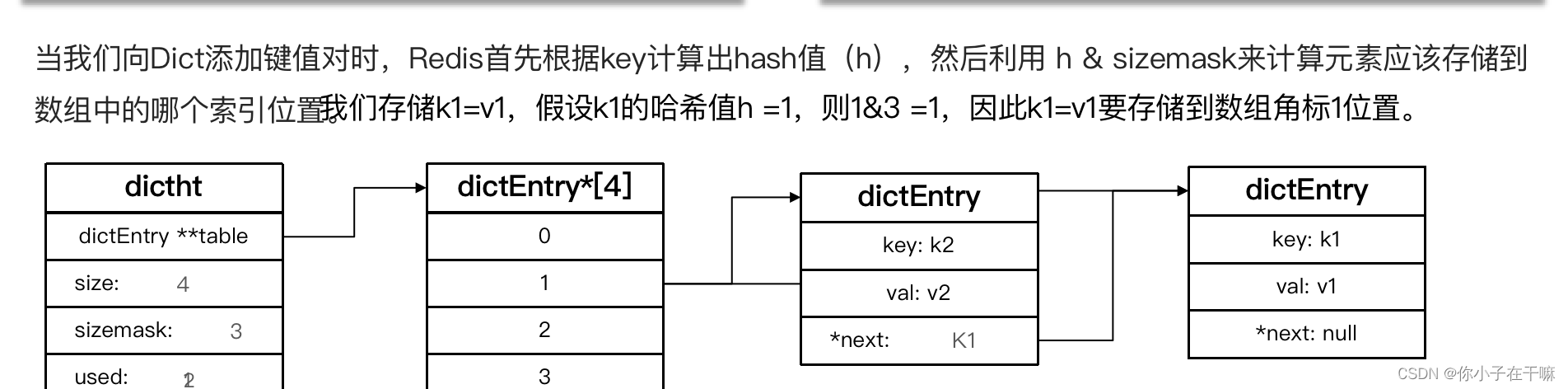

6.1.2 dictht（DictHashTable）
**table：两个*，代表指向的是一个数组对象；
size：hash表的大小，数组的个数，不包含数组下包含的链表数据；大小是2的n次方--2，4，8....；
sizemask：总等于size-1；
used：实际使用的entry个数；
6.1.3 DictEntry
*key：键值信息；
*next：指向下一个entry对象的位置；
v：这个值信息可以是任何数据类型的数据；
6.2 扩容和删除
Dict中的HashTable就是数组结合单向链表的实现，当集合中元素较多时，必然导致哈希冲突增多，链表过长，则查询效率会大大降低。 Dict在每次新增键值对时都会检查负载因子（LoadFactor = used/size） ，满足以下两种情况时会触发哈希表扩容：
哈希表的 LoadFactor >= 1，并且服务器没有执行 BGSAVE 或者 BGREWRITEAOF 等后台进程； 哈希表的 LoadFactor > 5 （这时候会强制扩容）；
过程：（只有在新增或者删除的才会进行伸缩操作）
首先判断是否正在进行rehash，进行中，就取消本次rehash，反之，判断ht[0]中的元素个数是不是0，是0，还没有新增过，初始化哈希表（默认是4），然后，用ht[0]的size个数和实际使用数（used）进行除法运算，判断扩容因子的大小，满足上面的扩容因子条件后，进行扩容；假如是新增操作，现在的数据长度是8（size），实际使用数（used）是7（通过链表的形式存储在了结构体上，java中的hashmap），现在又加了一个，used变成8，负载因子就等于一了，可以扩容了，排除执行bgsave等命令的情况；这时size+1，变成9，然后找出大于等于9的最接近的一个数（2的n次方），是16，所以size就扩容成16；
删除的时候同样也会，判断扩容因子是不是<0.1，小于，会做哈希表收缩；
判断完需要进行扩容删减后，就可以执行下面的操作了；

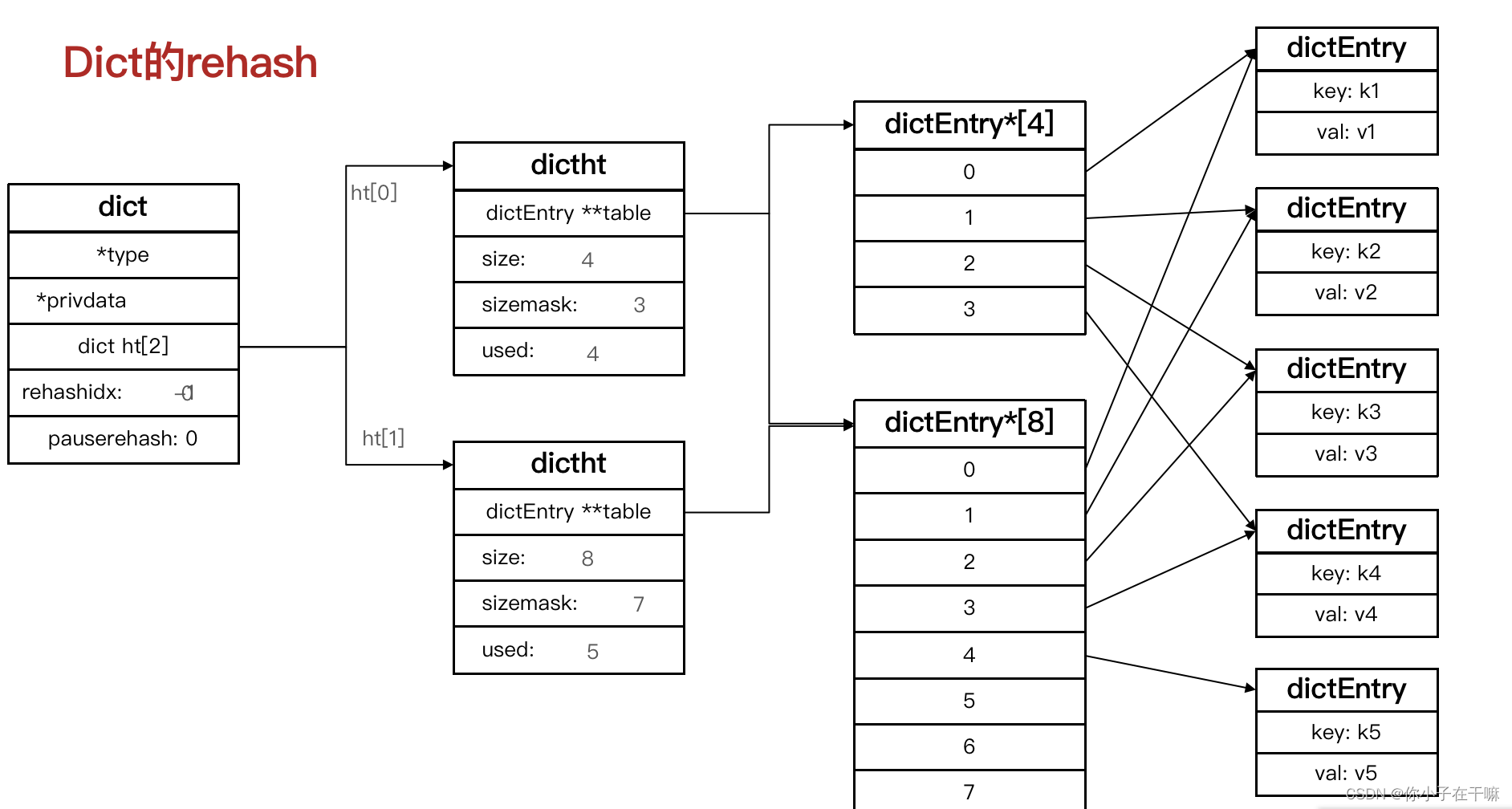

不管是扩容还是收缩，必定会创建新的哈希表，导致哈希表的size和sizemask变化，而key的查询与sizemask有关。因此必须对哈希表中的每一个key重新计算索引，插入新的哈希表，这个过程称为rehash。
过程是这样的： 计算新hash表的realeSize，值取决于当前要做的是扩容还是收缩： 如果是扩容，则新size为第一个大于等于dict.ht[0].used + 1的2^n 如果是收缩，则新size为第一个大于等于dict.ht[0].used的2^n （不得小于4）
按照新的realeSize申请内存空间，创建dictht，并赋值给dict.ht[1]
设置dict.rehashidx = 0，标示开始rehash
将dict.ht[0]中的每一个dictEntry都rehash到dict.ht[1]（每次新增删除的时候自操只一个元素位置上的数据：索引位置及其下属的链表数据）；每次执行新增、查询、修改、删除操作时，都检查一下dict.rehashidx（是否在进行rehash操作）是否大于-1，如果是，则将dict.ht[0].table[rehashidx]的entry链表rehash到dict.ht[1]，并且将rehashidx++。直至dict.ht[0]的所有数据都rehash到dict.ht[1]（这就是渐进式rehash）
将dict.ht[1]赋值给dict.ht[0]，给dict.ht[1]初始化为空哈希表，释放原来的dict.ht[0]的内存（交换了位置）
将rehashidx赋值为-1，代表rehash结束。
在rehash过程中，新增操作，则直接写入ht[1]，查询、修改和删除则会在dict.ht[0]和dict.ht[1]依次查找并执行。这样可以确保ht[0]的数据只减不增，随着rehash最终为空。

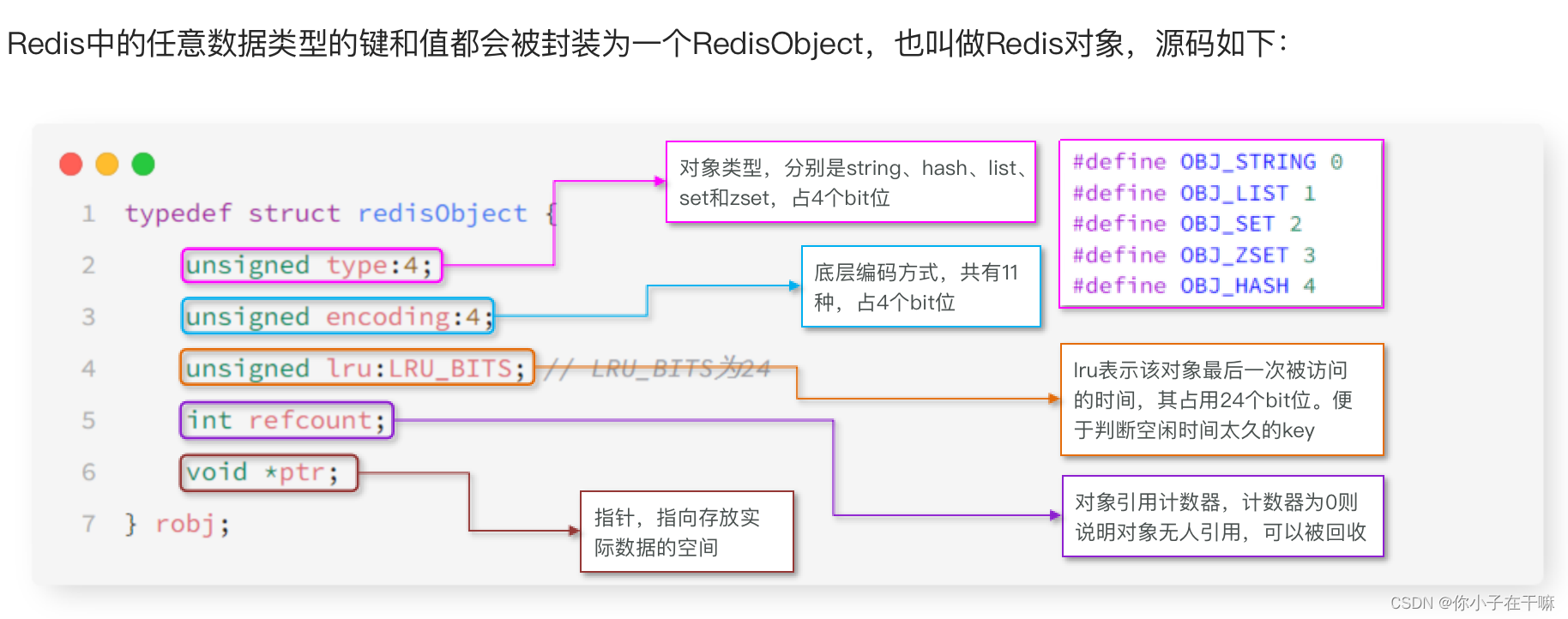

7 RedisObject
可以说这个机构体是将之前的几种数据结构进行的封装；
type：数据类型（string，list，set，zset，hash）
encoding：编码格式
lru：最后一次访问时间，方便进行内存回收
refcount：引用数量，引用一次就自增一；等于0时，可以被回收
*pre：指针，指向我们存储数据的空间位置，实际存数据的地方
可以看出，除了*pre之外，这个对象就已经占用了一二十个字节了，所以建议我们在使用的时候尽量少使用string，尽量多使用其他的数据类型，可以多存储一些数据，但是只用了一个指针，只用了这一二十个字节，节省空间；

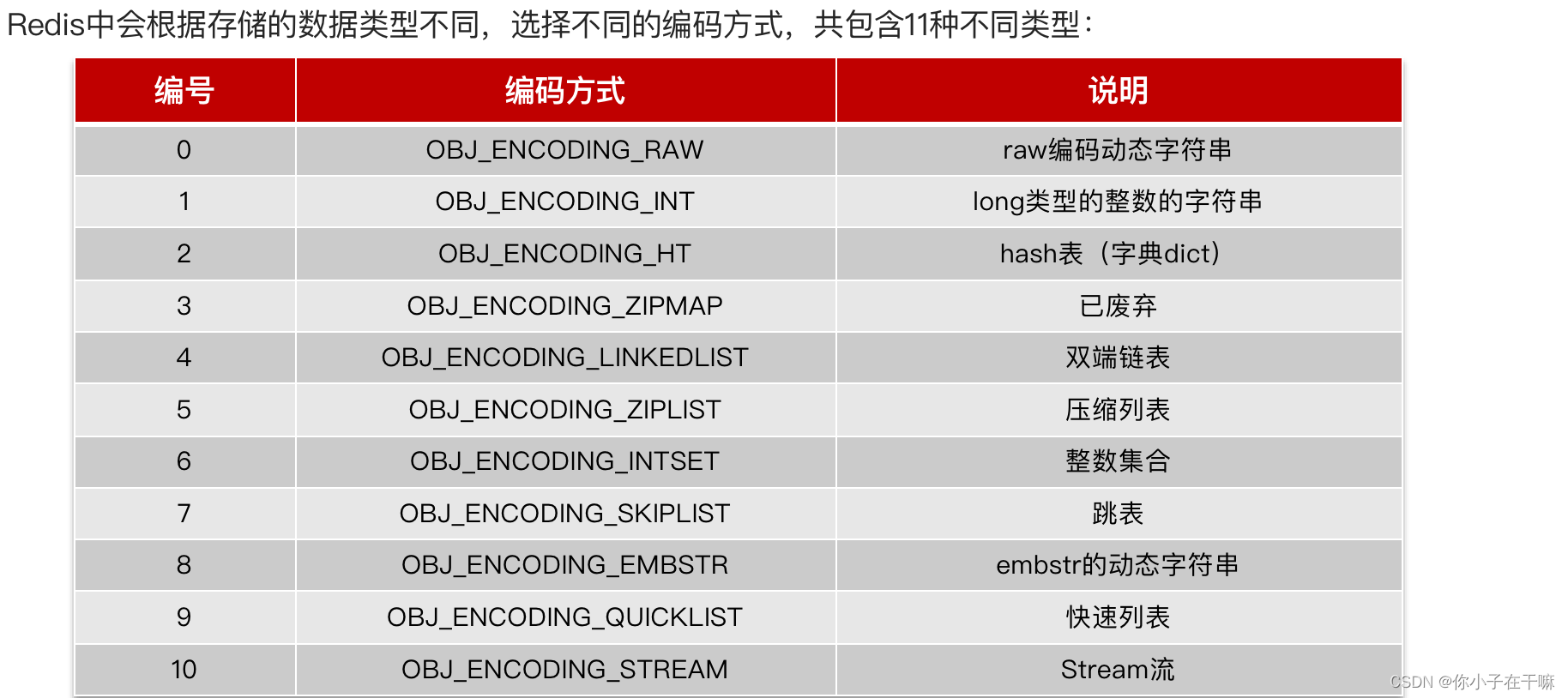

编码格式：

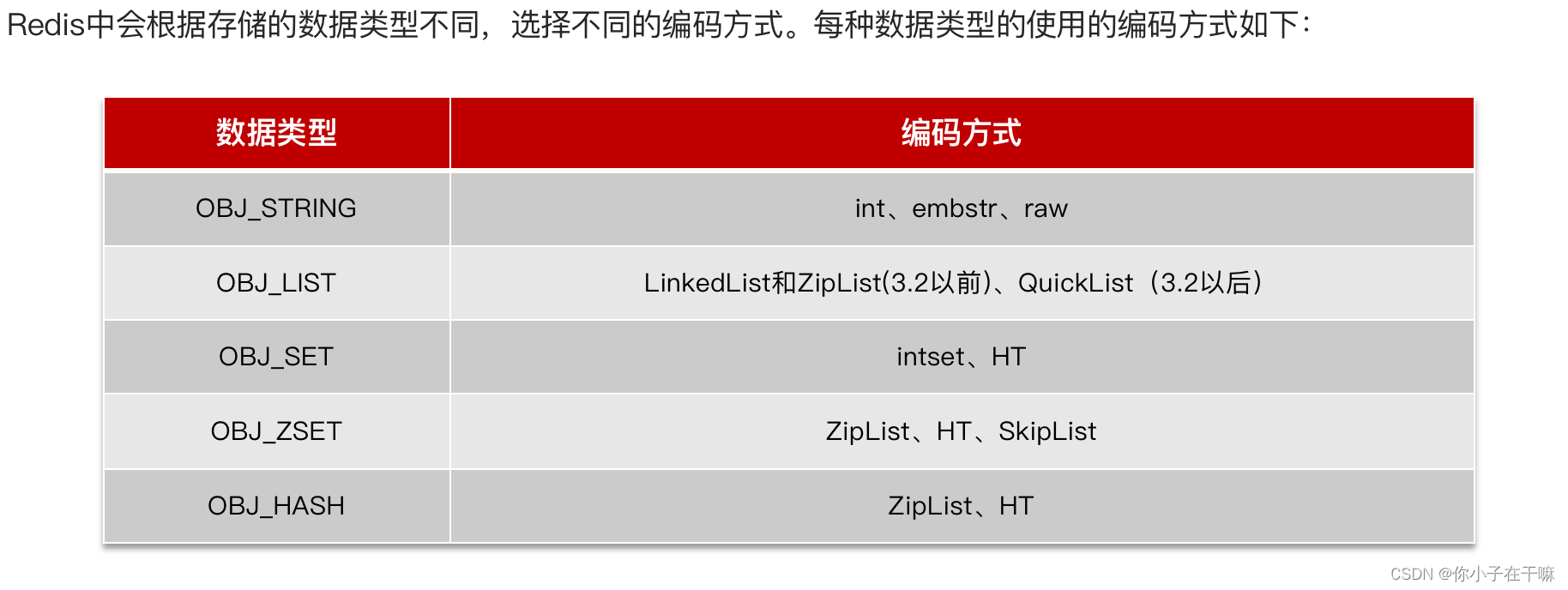

数据类型对应的数据结构：
二 数据类型（String，List，set，zset，Hash）
2.1 String
有三种不同的编码格式：

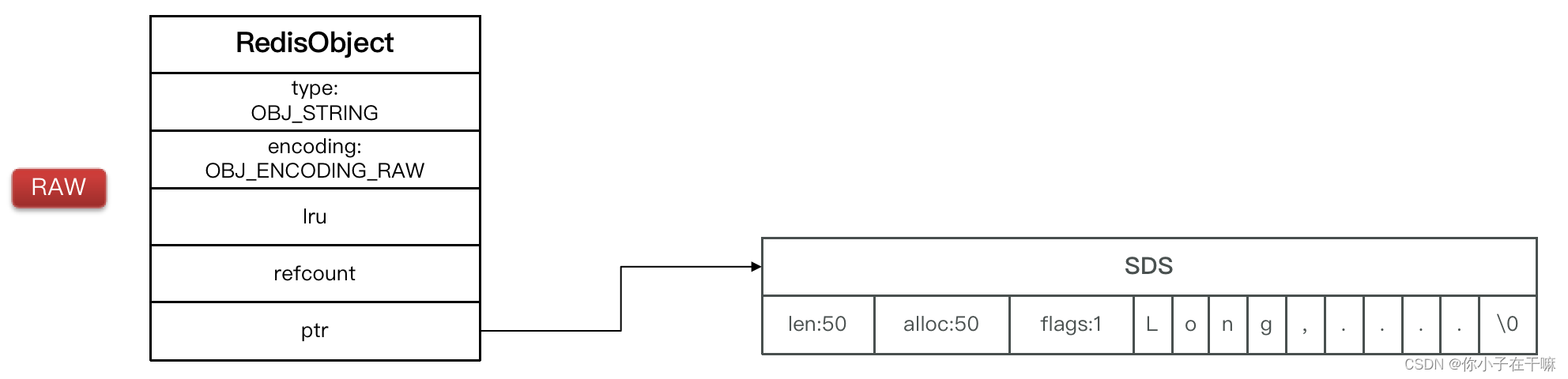

1：其基本编码方式是RAW，基于简单动态字符串（SDS）实现，存储上限为512mb。字符串的长度大于44了；这种是需要申请两次内存地址的，一次是redisObject，一次是ptr所指向的SDS动态字符串，这两个对象是独立的内存空间地址；这种寻值时是需要浪费性能的；需要通过ptr指针才能找到真实的数据。

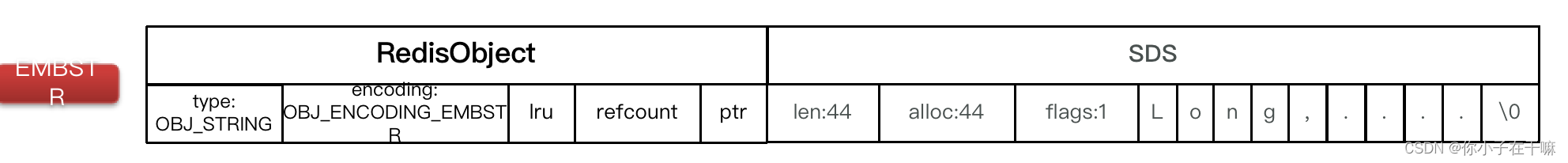

2：如果存储的SDS长度小于44字节，则会采用EMBSTR编码，此时object head与SDS是一段连续空间。申请内存时只需要调用一次内存分配函数，效率更高。这种格式与redis底层的内存非配有关系，都是以2的N次方去获取内存存储空间的，redisObject对象加上后面的sds字符串的长度正好控制在了64之内，也就是2的6次方以内；所以这种结构就不需要ptr再去指向sds的位置空间了，直接连接在redisObject对象后面，增加使用效率。

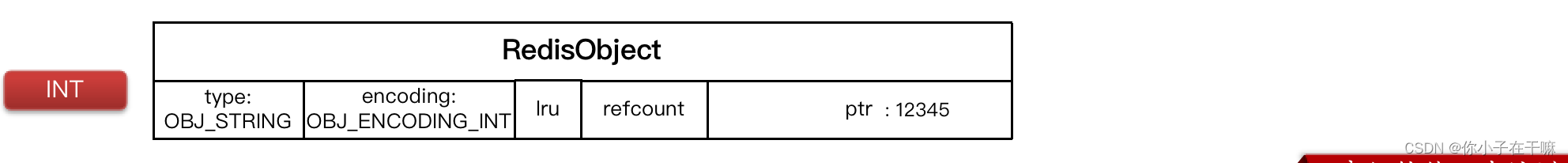

3：如果存储的字符串是整数值，并且大小在LONG_MAX范围内，则会采用INT编码：直接将数据保存在RedisObject的ptr指针位置（刚好8字节），不再需要SDS了。
测试：
分别set name 为字符串java； Java。。。大于44为止； 123；通过下面的命令查询name的编码格式；OBJECT ENCODING name，分别得到， embstr，raw，int。
2.2 List
LinkedList ：普通链表，可以从双端访问，内存占用较高，内存碎片较多
ZipList ：压缩列表，可以从双端访问，内存占用低，存储上限低

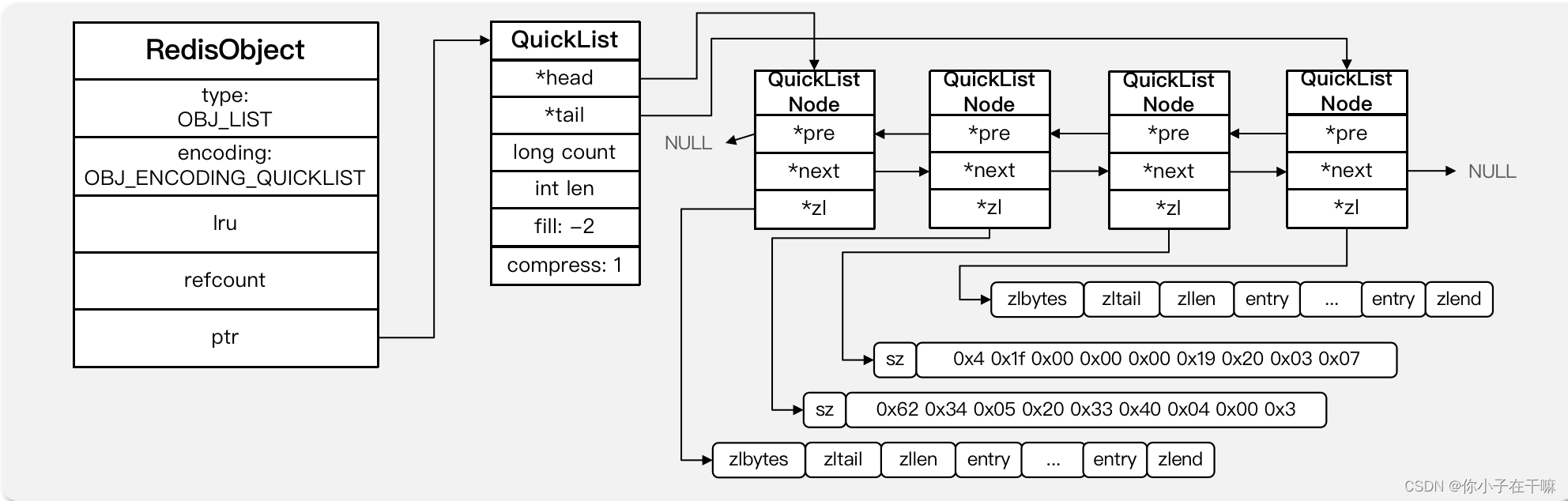

QuickList：LinkedList + ZipList，可以从双端访问，内存占用较低，包含多个ZipList，存储上限高所以，List底层用的是QuickList数据结构；
在3.2版本之前，Redis采用ZipList和LinkedList来实现List，当元素数量小于512并且元素大小小于64字节时采用ZipList编码，超过则采用LinkedList编码。
在3.2版本之后，Redis统一采用QuickList来实现List。
2.3 Set
Set是Redis中的单列集合，满足下列特点：
不保证有序性 保证元素唯一 求交集、并集、差集。
2.3.1 set概念
HashTable，也就是Redis中的Dict，不过Dict是双列集合（可以存键、值对），我们只在key上存储数据就行，值的位置上全部设置为null；类似于java中的hashSet，就是只用了hashMap的key；
1:为了查询效率和唯一性，set采用HT编码（Dict）。Dict中的key用来存储元素，value统一为null。
2:当存储的所有数据都是整数，并且元素数量不超过set-max-intset-entries时，默认是512，Set会采用IntSet（连续的内存空间，就要求数据量小了）编码，以节省内存

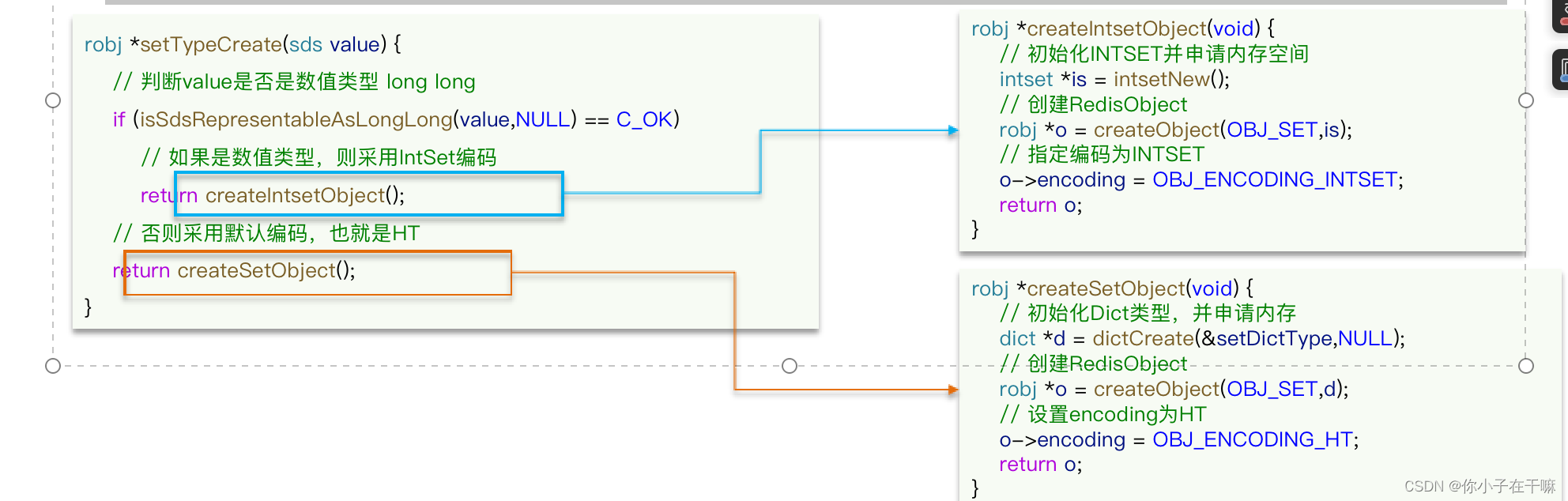

2.3.2 源码解析
传递一个动态字符串参数进来，如果是long类型的，就创建一个intSet编码的redisObject对象，分配内存空间，并且制定类型为set，然后指定编码格式为intset。
如果value不是long类型的，就直接创建Dict（字典）类型的redisObject，获取内存空间。然后设置编码格式为set。
我们将编码格式设置为intset，后面存储的数据不可能一致都是long类型的整数，且长度有可能超过512，这时候，就涉及到intset向Dict转换了，这个操作是在添加元素的时候进行的；

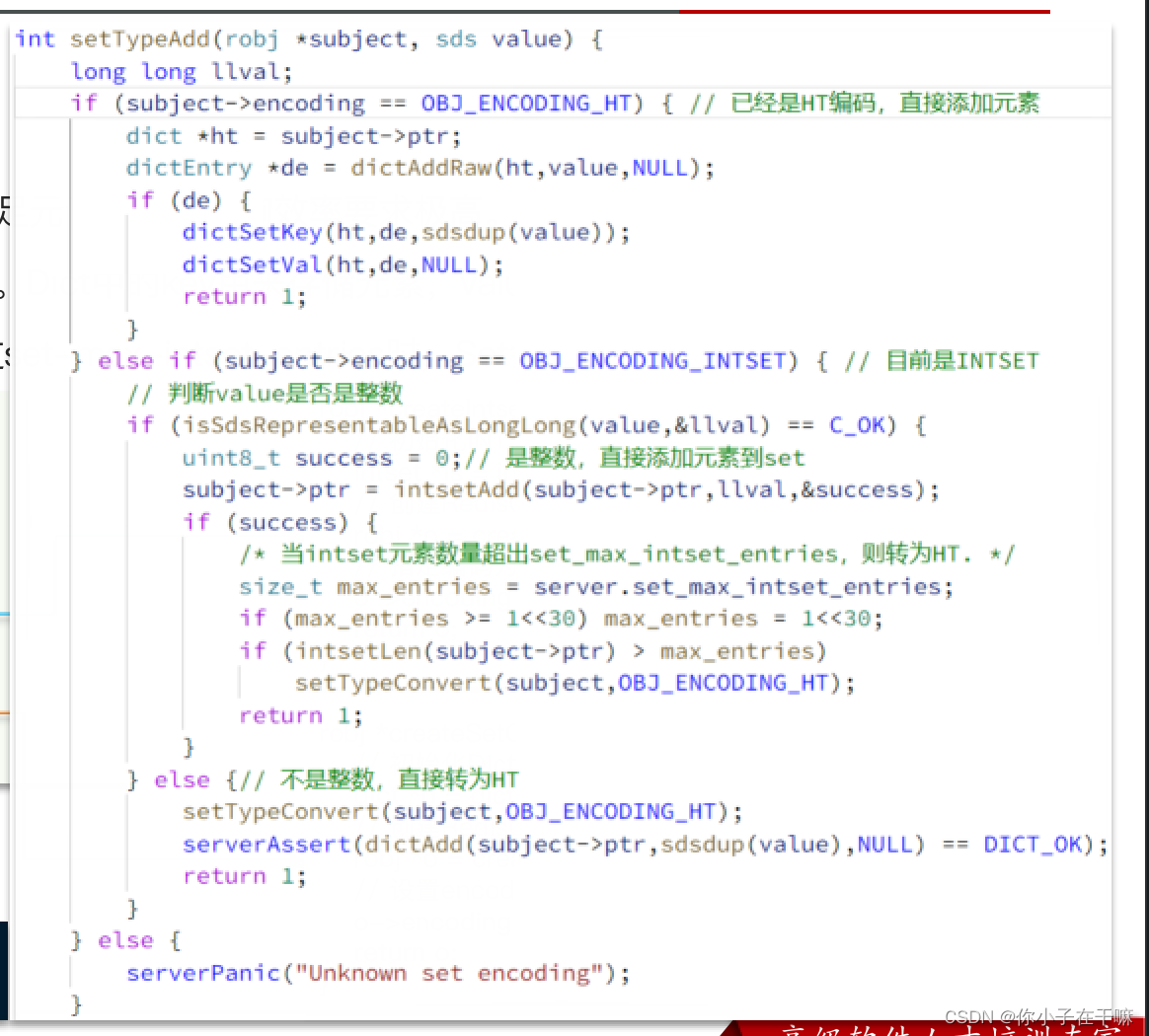

对象创建完成后，就可以进行添加操作，添加方法进去后，首先判断编码格式是不是Dict，是的话，直接执行添加操作，反之，编码是intset的，但是传入的value不是long类型的整数，这时候就需要转化成Dict了，如果传入的value是long类型的整数，就进行添加操作，添加成功后，判断intset的长度是不是超过最大限制（512）了，或者我们调整过这个最大限制，导致过了512也没有进行转化，但是，源码有一个兜底操作，最大不能大于2的30次方，超过也会进行编码转化。
2.3.3 数据结构图

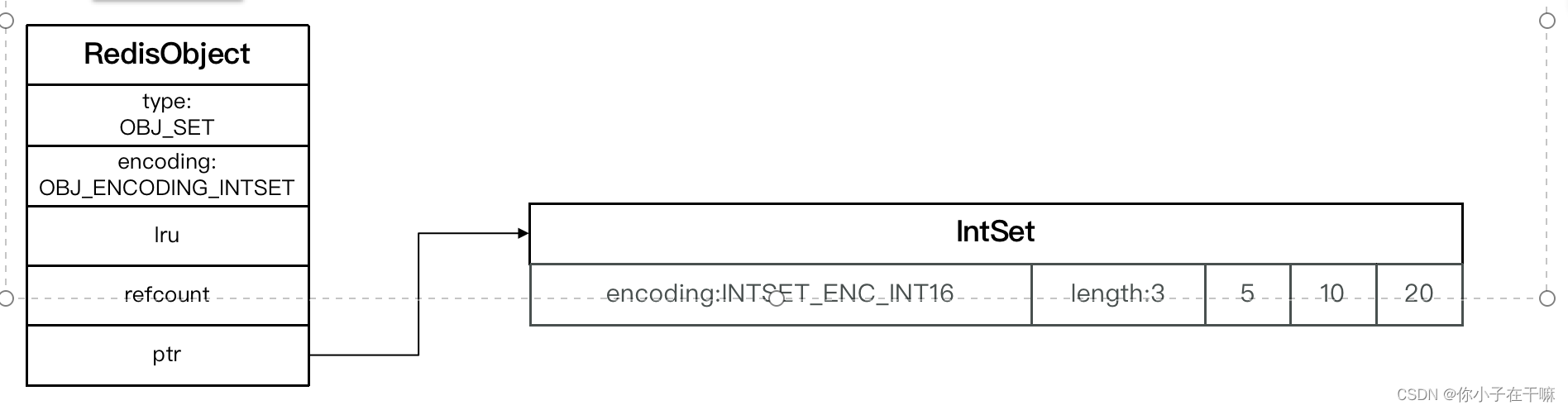

1:当存储的所有数据都是整数，并且元素数量不超过set-max-intset-entries时，Set会采用IntSet编码，以节省内存。
这种结构中，redisObject对象的类型是set，但是编码是intset，ptr指向的是一个intset类型的数据。
2:为了查询效率和唯一性，set采用HT编码（Dict）。Dict中的key用来存储元素，value统一为null。长度超过自己的设置数，或者超过源码设置的最大数（2的30次方），会采用Dict编码。

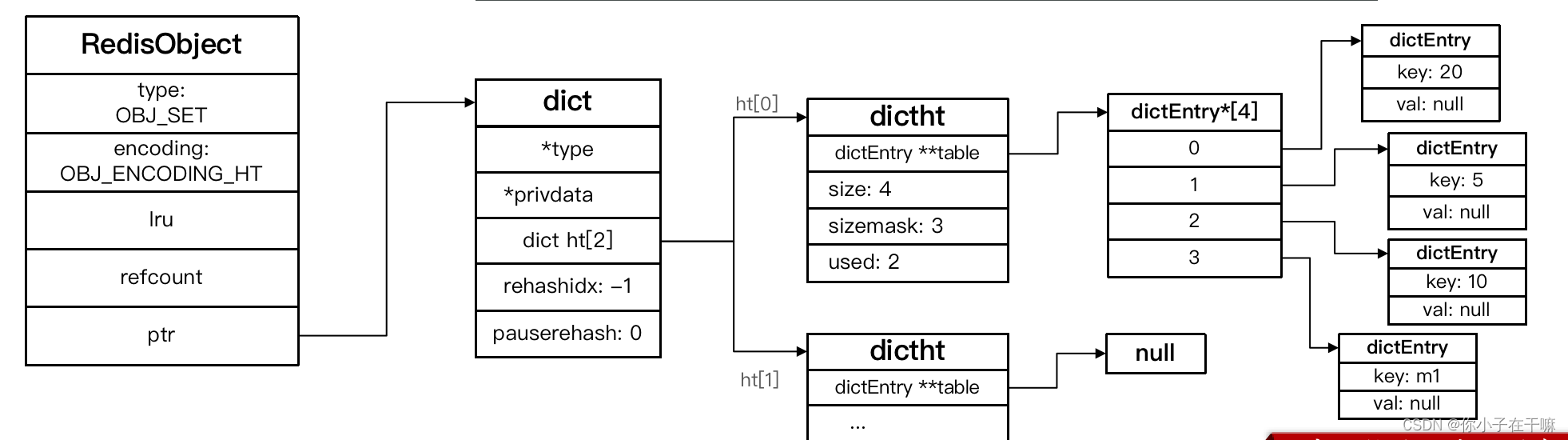

这种结构中，redisObject对象的类型是set，但是编码是Ht，也就是，ptr指向的是一个Dict类型的数据。dict中分为两个ht，一个是存储数据的，另一个是进行rehash用的。
2.4 ZSet
ZSet也就是SortedSet，其中每一个元素都需要指定一个score值和member值：
可以根据score值排序后 ，member必须唯一 ，可以根据member查询分数
2.4.1 ZSet概念，引出编码格式
因此，zset底层数据结构必须满足键值存储、键必须唯一、可排序这几个需求。之前学习的哪种编码结构可以满足？
SkipList：可以排序，并且可以同时存储score和ele值（member），但是无法进行键值查询
HT（Dict）：可以键值存储，并且可以根据key找value，但是无法进行排序操作，底层是hash；
两种结构都无法全部满足ZSet的需求，所以就需要联合两个结构来实现，所以，ZSet的内存占用非常庞大，需要将数据存储在两种结构中，以空间换时间；
2.4.2 ZSet类型结构
有两种使用方式，一种是由dict和skpiList组成的，这种比较浪费内存，因为使用了两种结构；两外一种是zipList，使用连续的内存空间来实现。

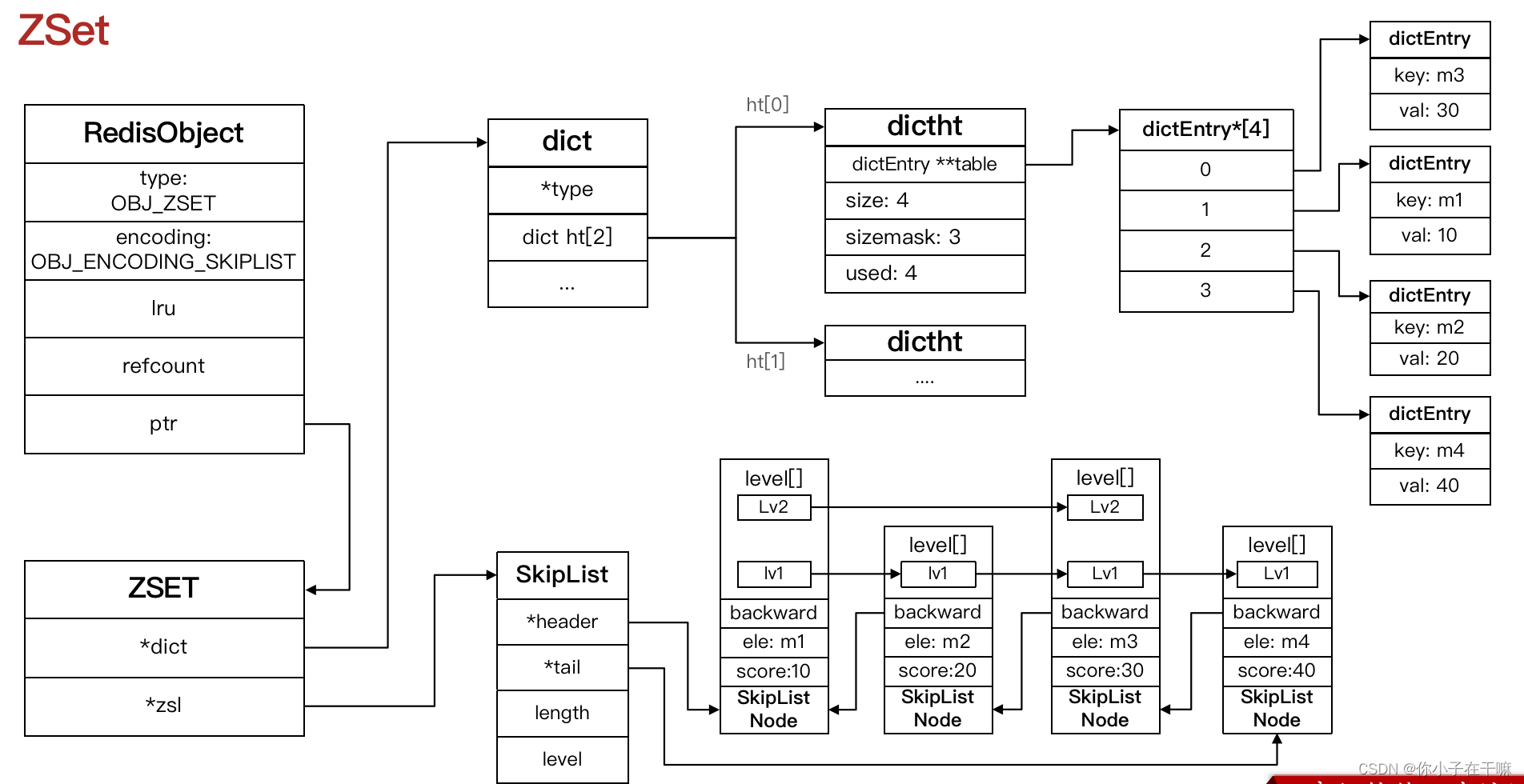

2.4.2.1 dict和skiplist组成的zset

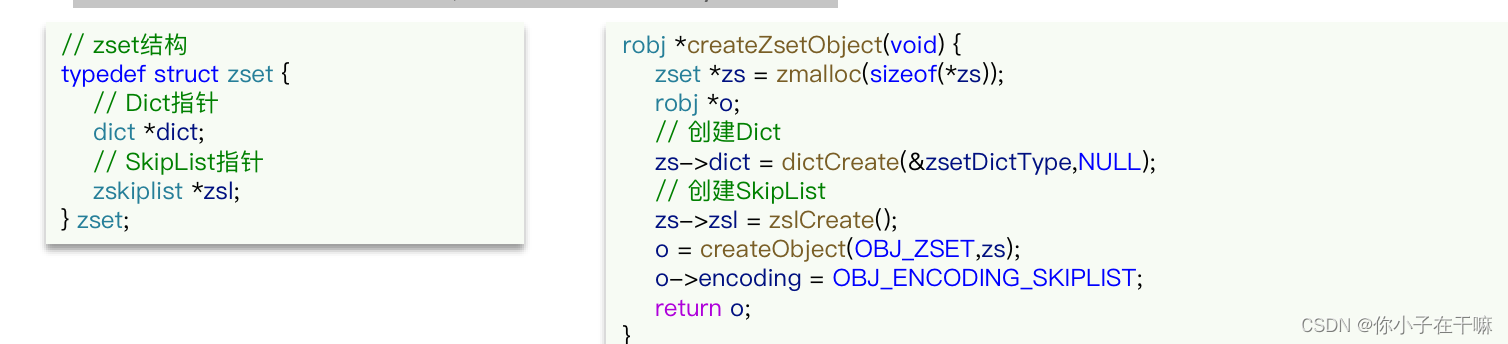

zset中，包含了两部分，dict（字典）和zskipList（跳表），在整个redisObject对象中，类型为zset类型，编码为skipList，ptr分别指向了两个地址，dict和skipList两个位置，这两个位置上都存储了数据，内存的消耗是比较大的，因为别的都是用一种编码格式就解决了；所以，为了节省内存空间，还有另一种方式。

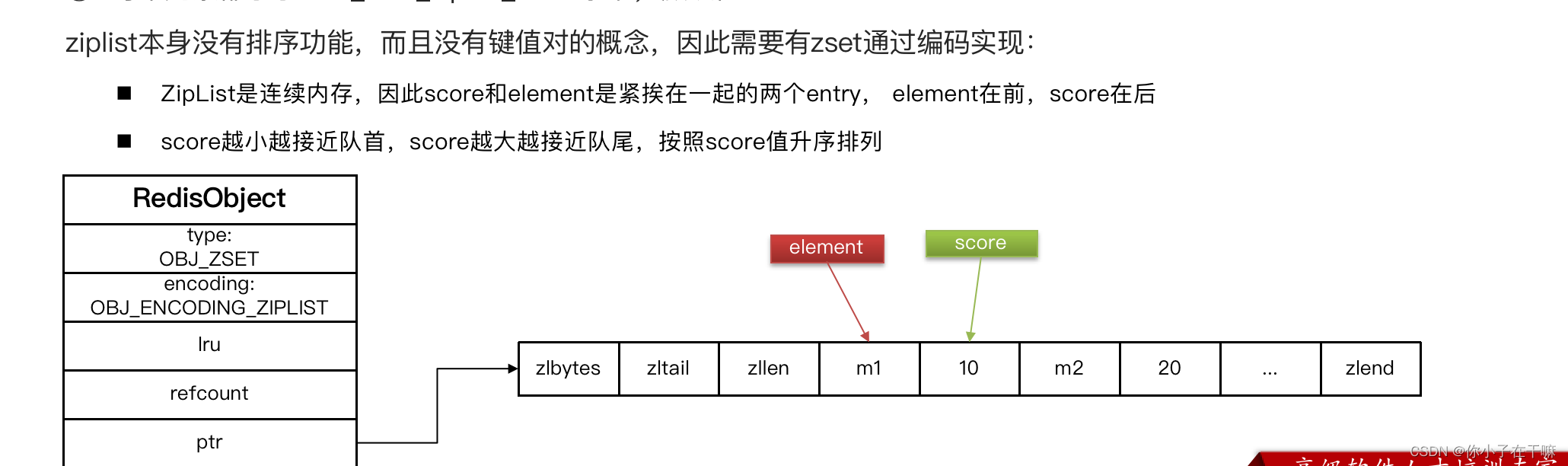

2.4.2.2 zipList实现
需要连续的内存空间，这种，排序后，再将挨着的两个entry对象，一个作为key（在前），一个作为score（在后），遍历放进对象中，浪费时间，牺牲时间保存空间。不过需要同时满足两个条件：这种会涉及到编码转化，详见源码解析
元素数量小于zset_max_ziplist_entries，默认值128
每个元素都小于zset_max_ziplist_value字节，默认值64

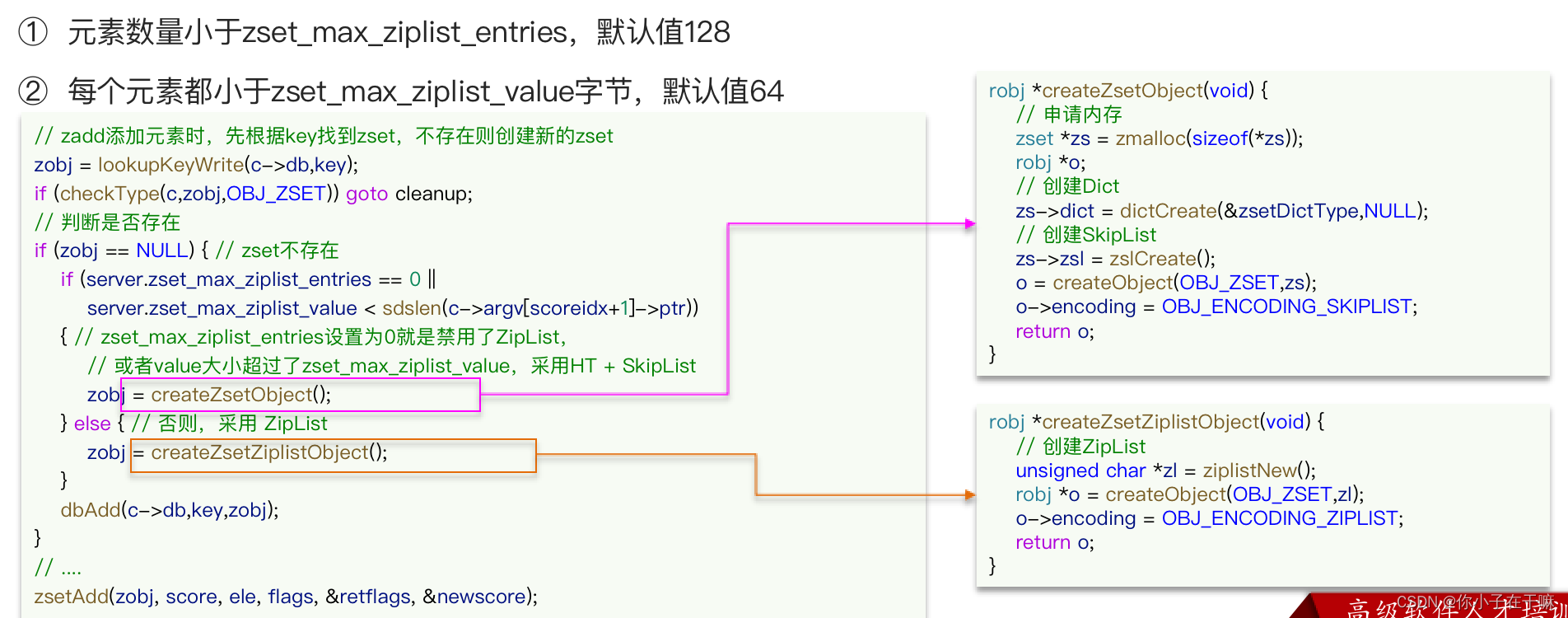

2.4.3 源码解析
首先，根据key判断zset是否存在，存在，就进行添加；不存在，然后在判断元素数量是不是0（禁用zipList），或者value的大小超过了元素字节限制，这种就用HT+SkipList的组合形式；反之就采用zipList这种节省内存空间的编码格式。
根据上面的判断，就知道我们需要创建何种类型的编码格式了，开始创建对应的redisObject对象，zipList的先分配一个zipList的内存空间，创建类型为zset的redisObject对象，然后指定编码格式为zipList结束；对于组合形式的，先获取内存空间，然后分别创建Dict和ZskipList的空间指针，然后指定类型为ZSet，编码格式为skipList；

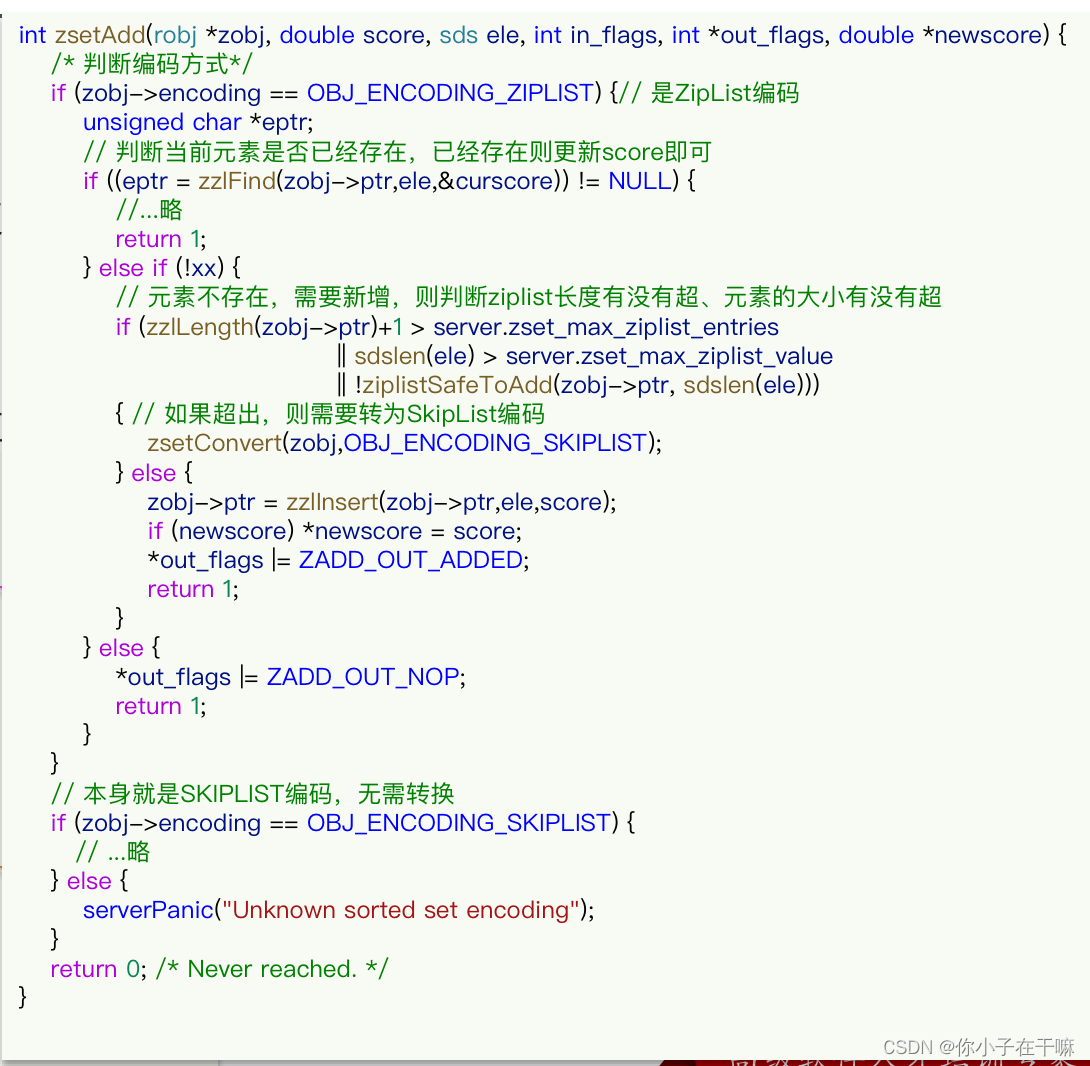

添加操作在执行的时候，判断编码格式，如果是skipList的，直接执行添加操作；如果是zipList的，如果当前元素已存在，只需要更新score就行了，反之这个元素不存在，执行添加操作，判断是否元素个数是否超限制（默认会成功，所以直接是原来的长度+1去进行比对），元素的字节个数是否超限制，任何一个超了，都会执行转化操作，反之，进行添加操作。
2.5 Hash
2.5.1 hash与zset的相同与区别
Hash结构与Redis中的Zset非常类似：
都是键值存储， 都需求根据键获取值 ，键必须唯一
区别如下： zset的键是member，值是score；hash的键和值都是任意值 zset要根据score排序；hash则无需排序。
命令：hset h1 name java age 99 zadd z1 10 a 20 b

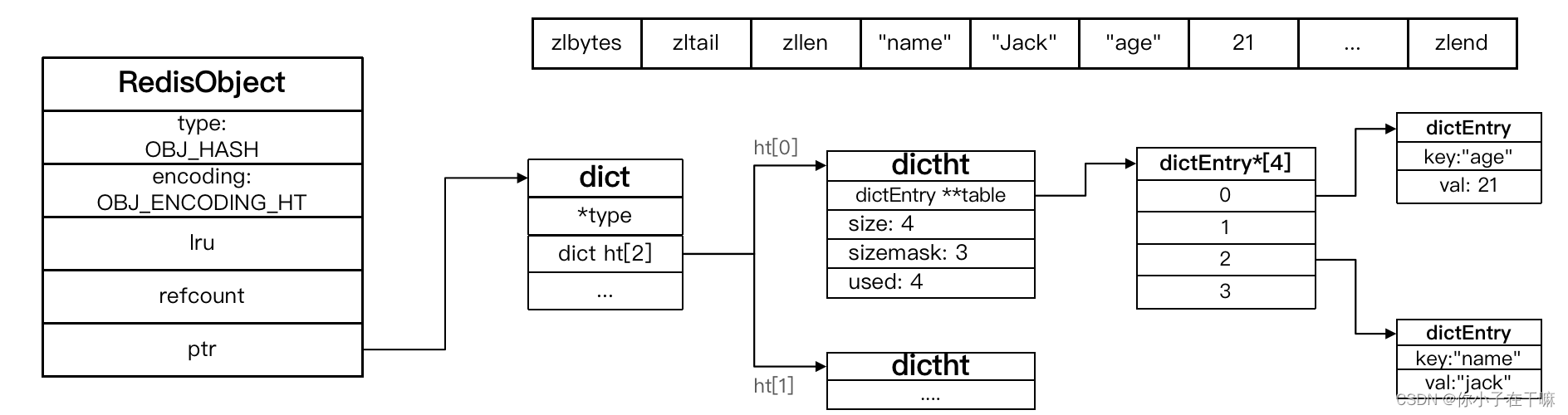

2.5.2 hash结构图及编码解析
Hash底层采用的编码与Zset也基本一致，只需要把排序有关的SkipList去掉即可：

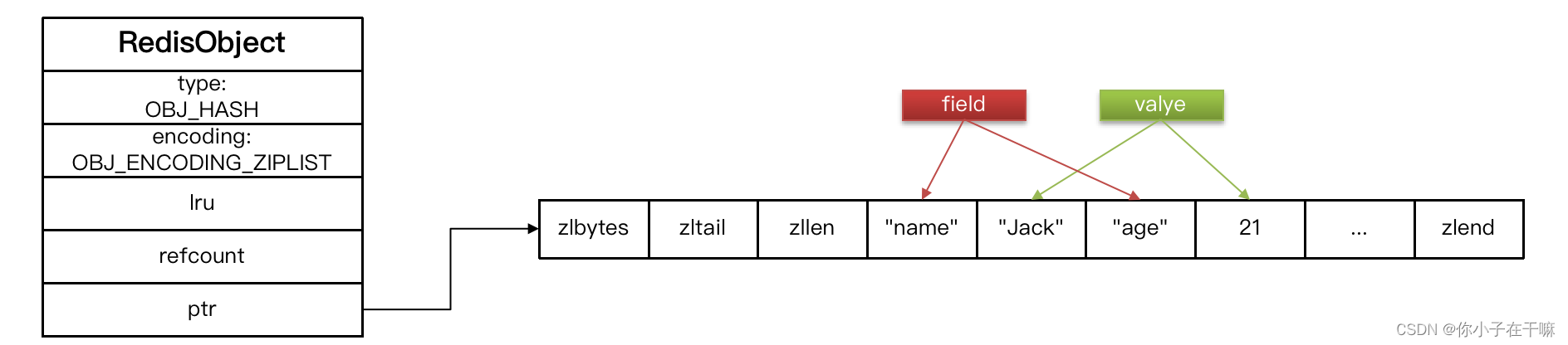

1:Hash结构默认采用ZipList编码，用以节省内存。 ZipList中相邻的两个entry 分别保存field和value；
2:当数据量较大时，Hash结构会转为HT编码，也就是Dict，触发条件有两个：
ZipList中的元素数量超过了hash-max-ziplist-entries（默认512）
ZipList中的任意entry大小超过了hash-max-ziplist-value（默认64字节）。

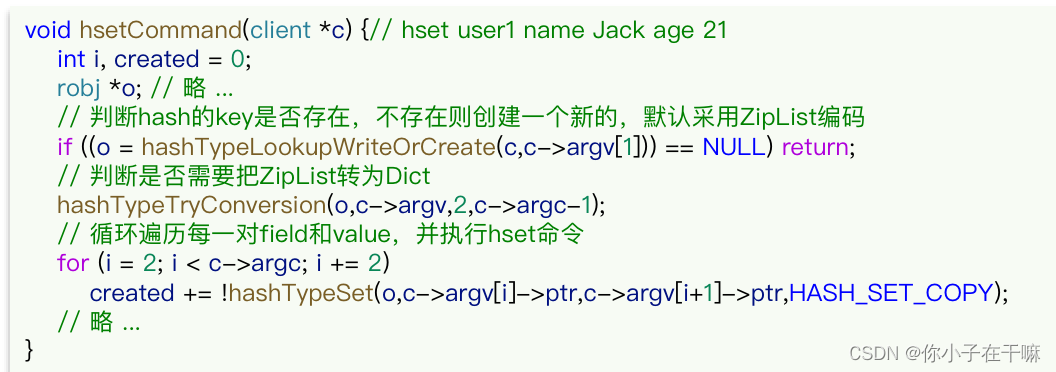

2.5.3 源码解析
方法名中**Command，这种带command的，传递的参数client，是一个数组类型的参数，里面封装了我们所执行的命令；

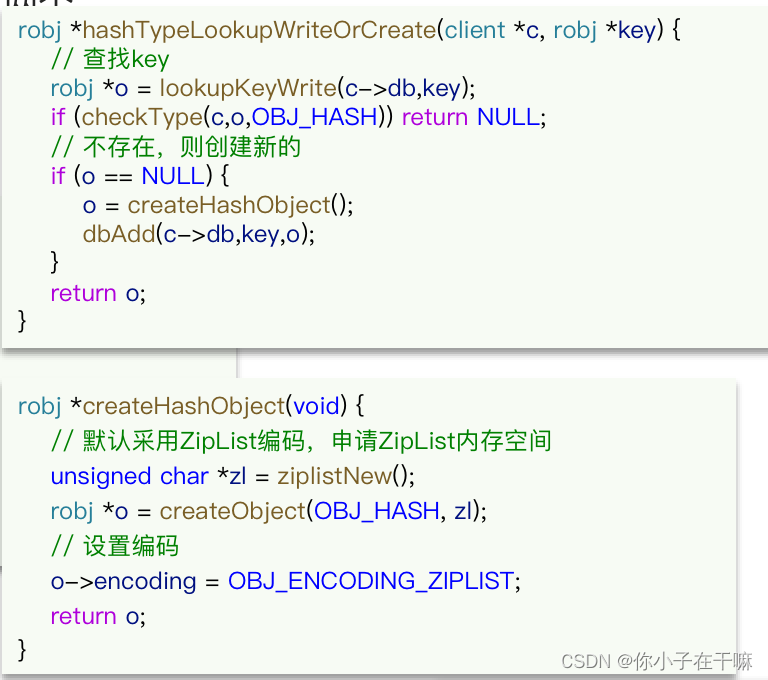

首先判断key对应的hash是否存在，不存在就创建一个redisObject对象返回，只有hash的这种比较特殊，它是一个方法就将判断和创建整合了，但是这个整合的方法中，还是两个主要的方法，一个lookup判断方法，和其他类型一样，另一个就是创建redisObject的方法；类型为hash，编码格式默认为ziplist。

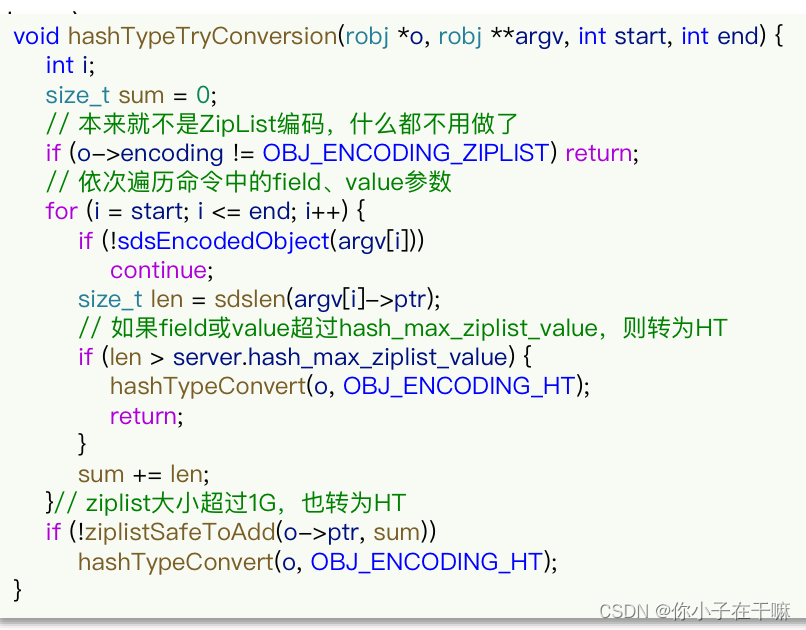

redisObject对象创建完成后，默认使用的是zipList的编码格式，但是，不一定符合实际情况，需要根据传入的value进行解析判断；如果redisObject的编码格式不是zipList，那就不用进行编码转换（一定是之前就转化过了，变成了dict）；然后根据传入的start（第一个field，也就是name），end（操作命令的长度-1）进行for循环，里面的end有等于，依次判断操作命令中的field，value的元素字节长度是否超限制，是否是sds字符串（字符串或整数），超了就转换成dict类型，这里不判断元素的个数，是因为这个方法只是预添加，不是真正的添加操作；如果元素长度和元素类型都校验后，再最后兜底判断，field和value的合计是否超1G，超了也需要转换成HT。

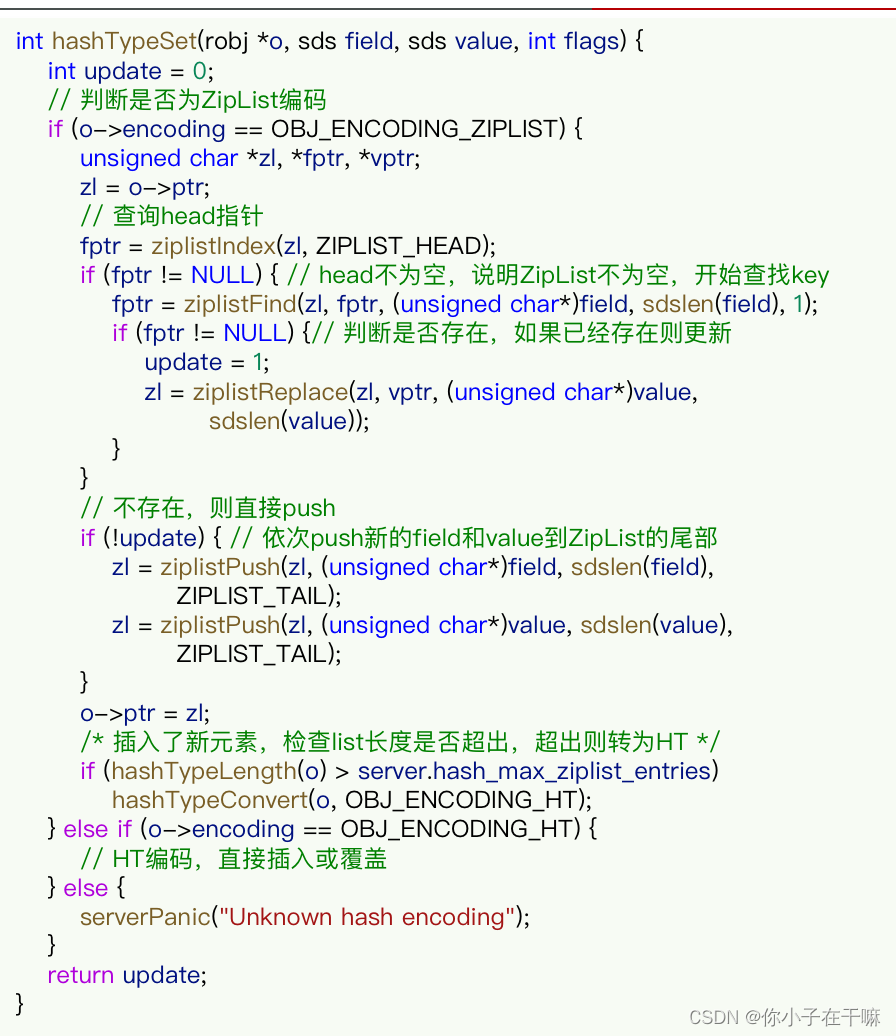

预添加判断完成后，执行添加操作，方法中也需要有编码格式转换的判断；通过循环传入field和value；首先，编码如果是Ht的，直接执行添加操作；反之是zipList的，先查询zipList中的第一个元素，为空，说明zipList中没有数据，是一个空的，直接执行zipList的添加操作（元素长度在预添加方法中已完成判断），然后判断zipList长度是否超限制，超了就进行编码格式转换；如果zipList的第一个元素不是空的，就判断下这个要添加的数据（field）是不是在zipList已存在，存在就执行修改操作，反之就和ziplist第一个元素是空的逻辑差不多相同，就开始执行zipList长度判断操作，添加不需要执行，因为这个field是修改操作。
