micropython 固件编译关于 spi psram opi qspi 的设置

已于 2023-01-31 20:26:50 修改
阅读量987 收藏 5
点赞数 1
分类专栏： micropython esp32 文章标签： python
于 2022-11-30 12:30:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jd3096/article/details/128112918
版权
博主分享了使用ESP32遇到的MPY刷固件问题，包括SPIRAM模式调整和PSRAM使用障碍，最终通过社区求助解决了配置谜题。还提到了将要制作赛车游戏的挑战，展现了对技术兴趣的投入和压力释放。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

搞了个新玩具：

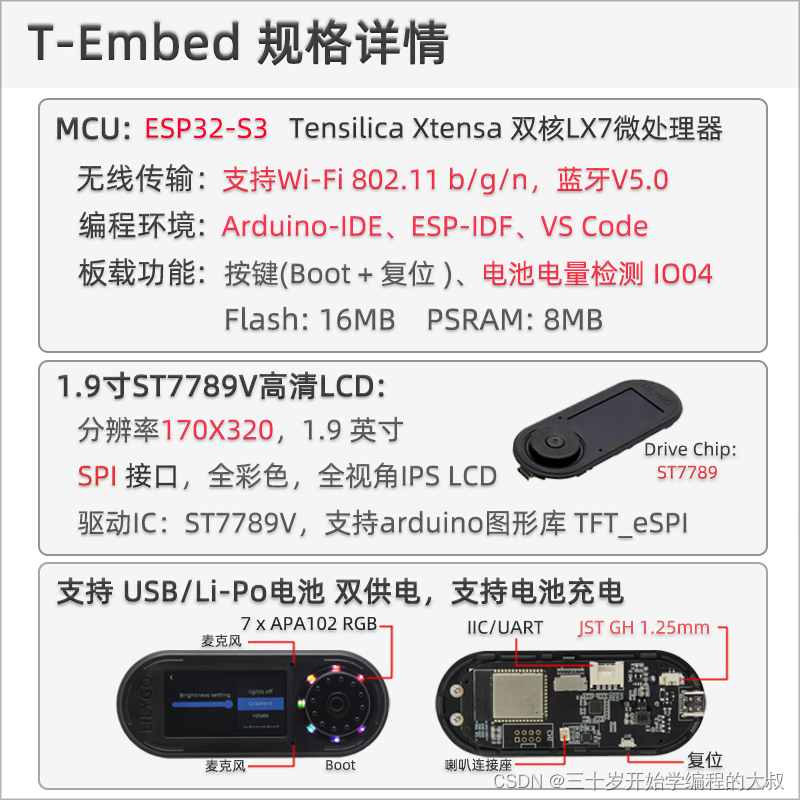

在这里插入图片描述
合计着编码器没事儿撸着挺解压啊，行买回来一个玩玩。
第一件事必须刷mpy啊，结果刷了进不去。

一顿冥思苦想，会不会是spi mode设置有问题，于是不用默认的DIO，用了QIO，好了，好耶！
问题又来了，带psram的固件刷不进去，那我8m的psram不成了摆设了，不服！！！
一顿问，发现这货的psram用的是opi。。。

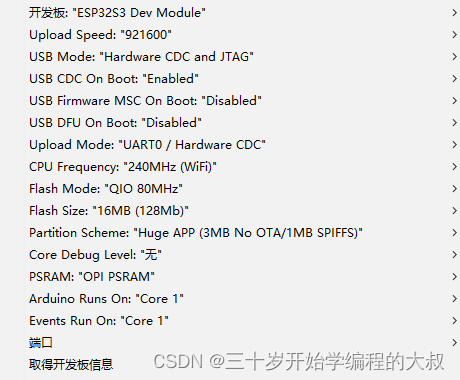

在这里插入图片描述
这么重要的事儿就给我藏这里，真不拿我mpy当个事儿是吧，行知道道理了，又是一顿搜一顿问。
最后伟大的，高尚的的，无私的，不朽的，走线物联群主，给了答案，拿小本本给我记好了啊！
ports/esp32/boards psram.sx那个文件，改：

Change CONFIG_SPIRAM_MODE_QUAD=y ->
CONFIG_SPIRAM_MODE_OCT=y

完事儿，芜湖起飞！

想用这个做一个赛车游戏，隔壁有人做了个RPG，眼馋了，我也挑战一下。
最近可能是压力大了，沉迷这种自我兴趣但是不恰饭的玩意儿了，堕落啦！

CONFIG_ESP_CONSOLE_UART_DEFAULT=
CONFIG_ESP_CONSOLE_USB_CDC=
CONFIG_ESP_CONSOLE_USB_SERIAL_JTAG=y

这三行也是神秘代码哦
