引言

上一篇文章我们明确了此行的目标——“偷师”，并掌握了“自顶向下、问题导向、印证理论”的读码心法。现在，我们将正式践行这套心法的第一步：自顶向下，绘制我们进入这片源码森林的第一张“藏宝图”。

为此，我们将借用一个强大的架构可视化工具——C4模型。C4模型由四个层次构成：系统上下文（Context）、容器（Container）、组件（Component）和代码（Code）。它就像一个可以层层缩放的谷歌地图，能帮助我们从不同的粒度去理解和沟通一个复杂的软件系统。

本文，我们将聚焦于最高层的C1（系统上下文）和C2（容器）视图。

读完本文，我们的脑海中将不再是一片混沌，而是一幅清晰的、标明了核心地标和交通要道的“地图”。这张图，将是我们后续所有深入探索的基石。

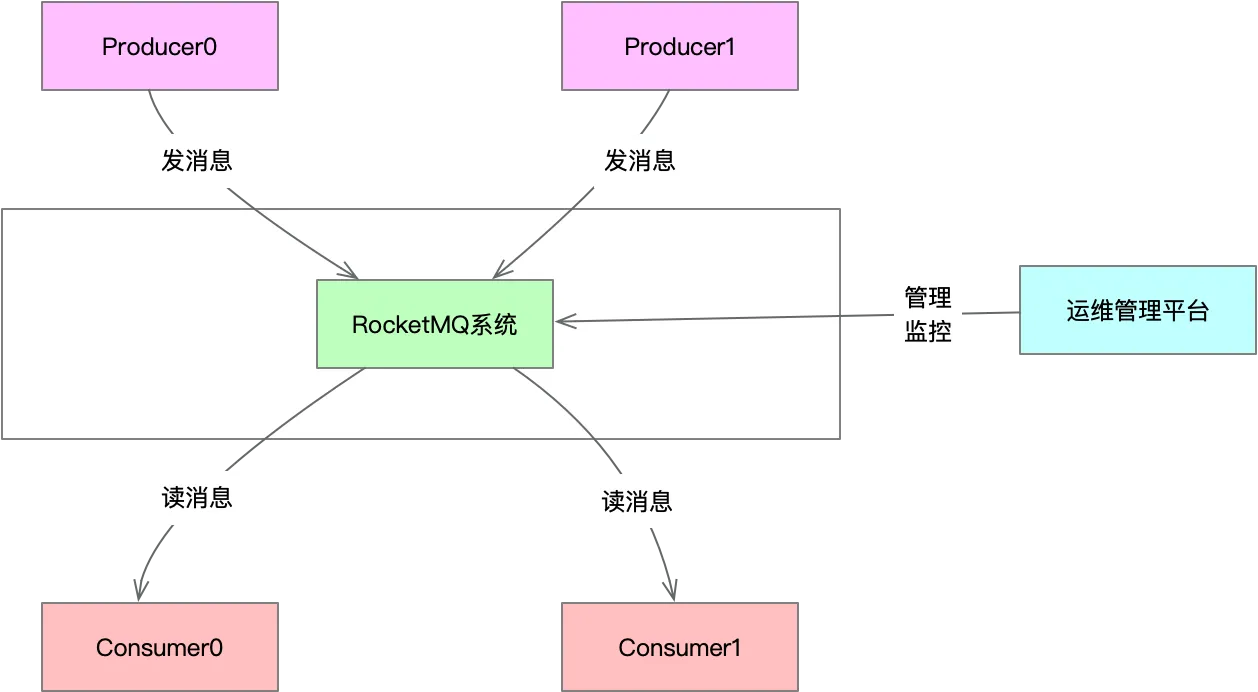

在这个最宏观的视图里，我们将整个RocketMQ系统看作一个单独的、中心的黑盒。围绕着它，有三类核心的“外部用户”或“外部系统”在与之交互：

1. 业务应用（生产者 Producer）：

角色：消息的创建者和发送者。
交互：这些是我们自己开发的业务系统，比如订单系统、支付系统、日志系统等。当这些系统内部发生了某个重要的“事件”（如“一笔订单被创建”），它就会将这个事件封装成一条消息，发送给RocketMQ系统。
关系：它是RocketMQ的上游。

2. 业务应用（消费者 Consumer）:

角色：消息的处理者和消费者。
交互：这些同样是我们开发的业务系统，比如库存系统、积分系统、数据分析平台等。它们会向RocketMQ系统“订阅”自己感兴趣的事件。一旦有新的消息到达，它们就会获取并处理这些消息（如“收到订单创建消息后，去扣减库存”）。
关系：它是RocketMQ的下游。

3. 运维管理平台（Admin Platform）：

C1视图极其简洁，但它传递了至关重要的信息：RocketMQ的核心价值，是作为一个可靠的、异步的通信枢纽，存在于各种复杂的业务应用之间，实现它们之间的解耦和流量缓冲。 它是一个纯粹的“中间”件，它的存在，就是为了服务于周边的业务系统。

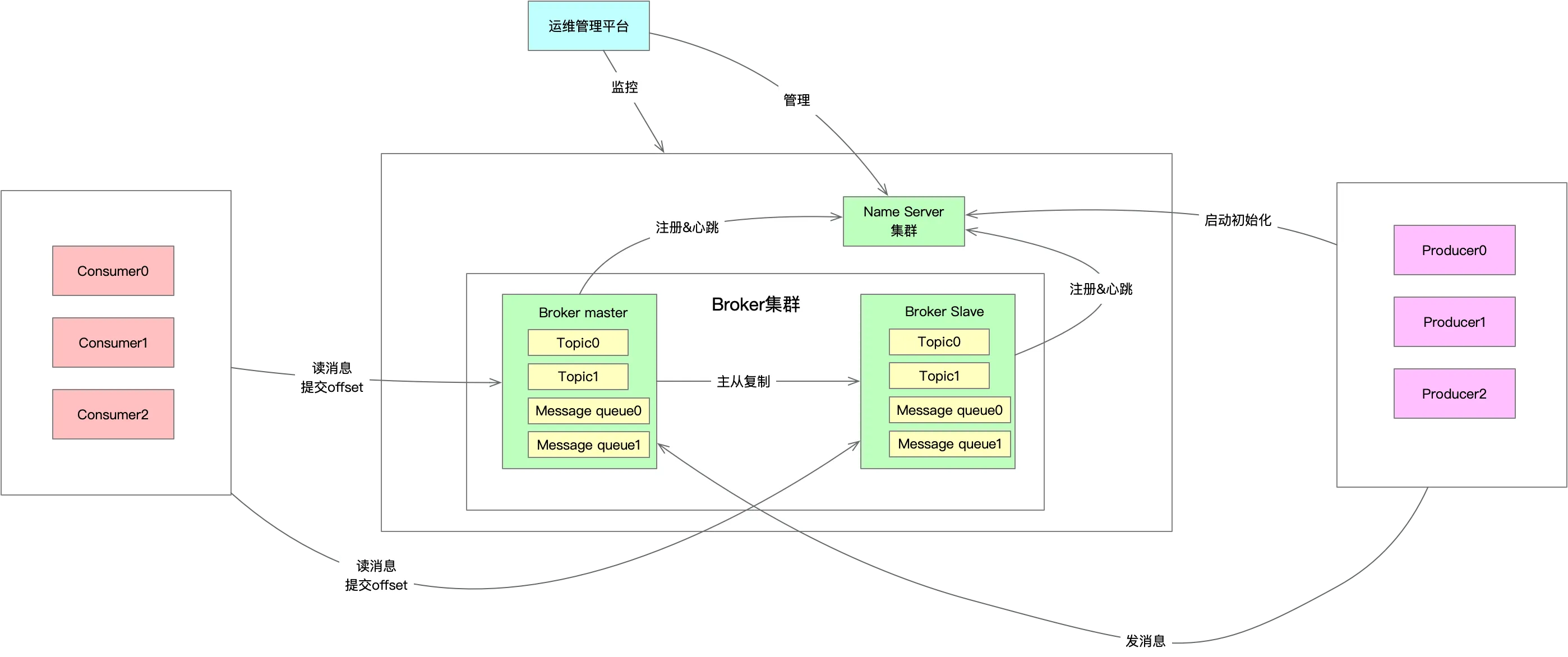

现在，我们打开这个黑盒，看下在RocketMQ的四大核心组件（容器）。这些组件各司其职，又紧密协作，共同构成了RocketMQ强大而稳定的内核。

它不存储任何消息数据。它的核心任务只有一个：维护一张动态的、实时的“路由表”。
这张路由表记录了什么？记录了“哪个Topic分布在哪些Broker机器上”以及“这些Broker机器的地址是什么”。
所有的Broker在启动时，都会主动向NameServer集群中的所有节点，注册自己的身份信息（IP地址、Topic列表等）。并且会定时发送“心跳”来报告自己还“活着”。
Producer和Consumer在工作前，都会先向NameServer查询它们所关心的Topic的路由信息，从而知道该去连接哪台Broker。

架构亮点（印证理论）：
- 单一职责原则（SRP）的完美体现：NameServer将“路由管理”这个职责，从重量级的Broker中彻底剥离出来，使得自身变得极其轻量。
- 高可用设计：NameServer集群的节点之间，是无状态的，互不通信。这意味着你可以任意增加节点来扩展查询能力，也可以容忍任何一台节点宕机，而不会影响整个集群的服务。这种去中心化的设计，保证了“指挥中心”自身的高可用性。
源码入口：org.apache.rocketmq.namesrv.NamesrvStartup (这是NameServer的启动类，是我们未来探索其内部机制的起点)。

核心职责：消息存储、投递与查询。
生动比喻：如果NameServer是“大脑”，那么Broker就是整个系统强健有力的“心脏”和巨大的“物流中转仓库”。
工作机制：
1. 它是整个系统中最核心、最繁忙、负载最高的组件。所有消息的收、存、发，都在这里完成。
2. 它负责接收Producer发送来的消息，并将其持久化到磁盘中（精妙的CommitLog设计）。
3. 它负责处理Consumer的拉取请求，从磁盘中找到消息，并投递给Consumer。
4. 它会被划分为Master（主节点）和Slave（从节点），通过主从复制，来保证数据的高可靠性和服务的高可用性。
与NameServer的关系：Broker是“汇报者”，它会定时向NameServer汇报自己的状态。
源码入口：org.apache.rocketmq.broker.BrokerStartup (Broker的启动类，内部逻辑极为丰富，是源码探索重点)。

核心职责：创建并发送消息。
工作机制：
1. Producer在启动时，会从NameServer获取其要发送的Topic的路由信息。
2. 根据获取到的路由信息（比如，TopicA有4个队列，分布在Broker1和Broker2上），Producer会直接与目标Broker建立长连接。
3. 当调用send()方法时，Producer会根据一定的负载均衡策略（如轮询），选择其中一个队列，将消息直接发送给对应的Broker。
关键交互点：Producer只在启动和路由信息变更时与NameServer通信，日常的消息发送，是直接与Broker进行的。 这一点务必清晰，NameServer不是消息转发的“代理”。

核心职责：订阅并消费消息。
工作机制：
1. 与Producer类似，Consumer在启动时，也会从NameServer获取其订阅的Topic的路由信息。
2. 根据路由信息，Consumer直接与对应的Broker建立连接。
3. Consumer会以“拉（Pull）”模式，主动向Broker发起请求，获取消息。我们常说的“推（Push）”模式，其底层也是由客户端封装的、优雅的“长轮询（Long Polling）”拉取机制实现的。
4. 消费成功后，Consumer会向Broker提交消费位点（Offset），Broker会记录下这个消费者组的消费进度。
