主要功能模块

broker: Broker 模块（broke 启动进程）
namesrv：NameServer模块
client ：消息客户端，包含消息生产者、消息消费者相关类
store：消息存储模块
remoting：远程访问模块
example: RocketMQ 例代码

NameServer

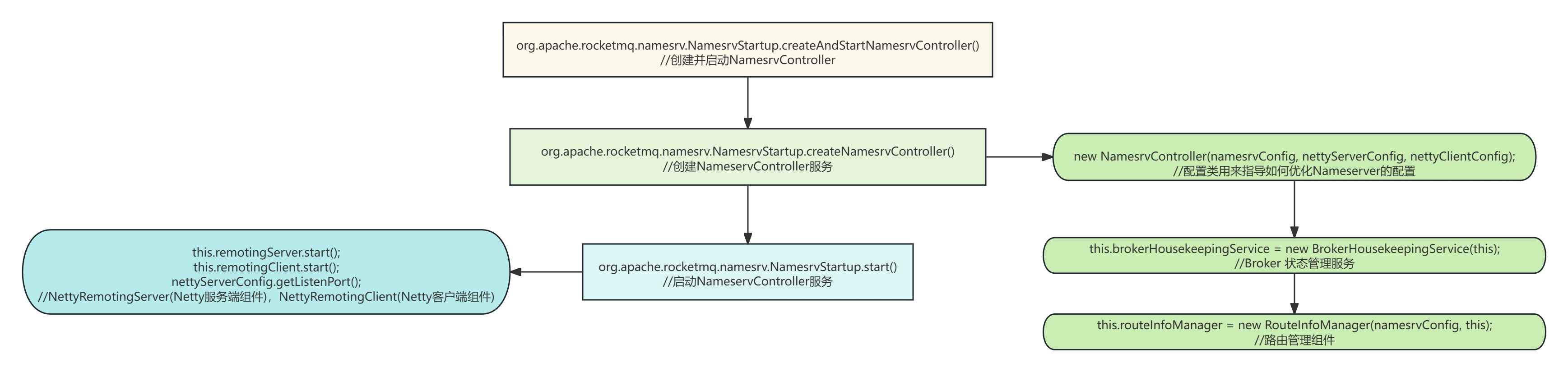

NameServer 整体架构

在这里插入图片描述

Broker

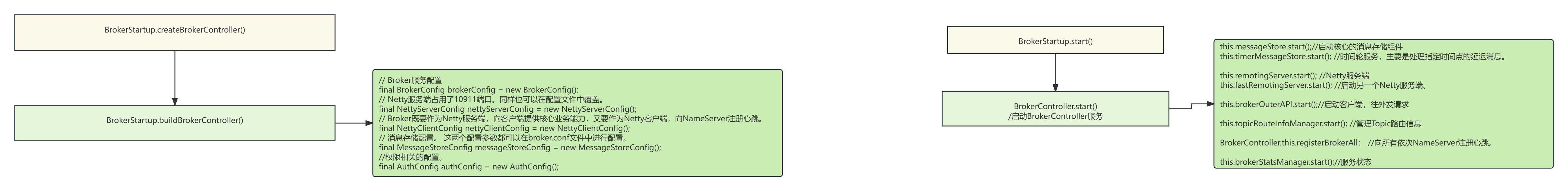

Broker 整体架构

在这里插入图片描述

Netty的远程调用框架

在这里插入图片描述

Broker心跳注册管理

Broker 在启动时向所有 NameServer 注册自己的服务信息，并且会定时向 NameServer 发送心跳信息。

NameServer 会维护 Broker 的路由列表，并对路由列表进行实时更新。

启动 Broker 后会立即向 NameServer 进行心跳注册。通过定时任务，以 10s 为延迟，默认 30s 的间隔持续向 NameServer 发送心跳。

通过循环 nameServerAddressList 向每个 NameServer 单独注册 Broker。

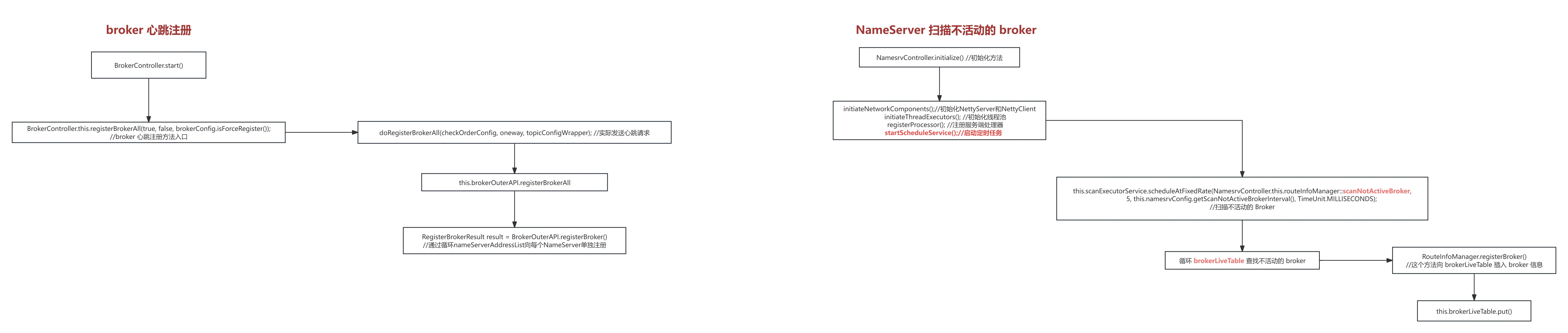

Broker 心跳注册管理整体架构

在这里插入图片描述

Producer发送消息过程

DefaultMQProducer：只负责发送消息，发送完消息，就可以停止了。
TransactionMQProducer：支持事务消息机制。

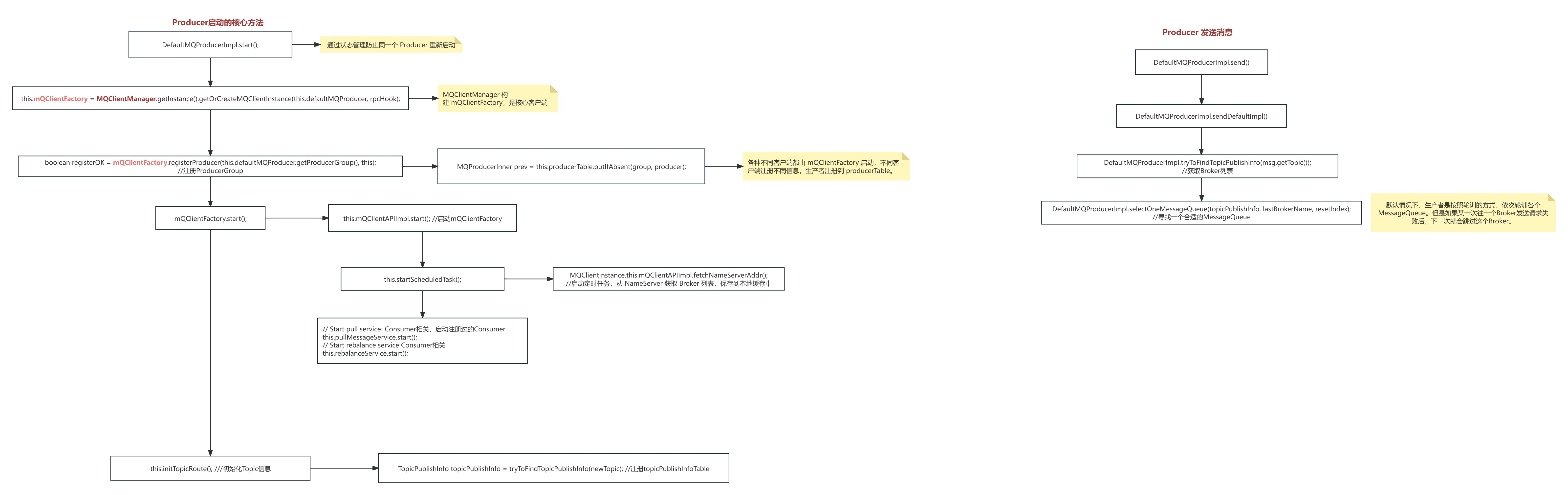

DefaultMQProducer 启动与发送消息

在这里插入图片描述

Consumer拉取消息过程

消费者分为推模式和拉模式消费者。重点关注推模式的消费者。
消费者组之间有集群模式和广播模式两种。

Consumer 整体架构

在这里插入图片描述

消息持久化设计

RocketMQ的持久化文件结构

CommitLog：存储消息的元数据。所有消息都会顺序存入到- CommitLog文件当中。CommitLog由多个文件组成，每个文件固定大小1G。以第一条消息的偏移量为文件名。
ConsumerQueue：存储消息在CommitLog的索引。一个MessageQueue一个文件，记录当前MessageQueue被哪些消费者组消费到了哪一条CommitLog。
IndexFile：为了消息查询提供了一种通过key或时间区间来查询消息的方法，这种通过IndexFile来查找消息的方法不影响发送与消费消息的主流程

另外，还有几个辅助的存储文件，主要记录一些描述消息的元数据：

checkpoint：数据存盘检查点。里面主要记录commitlog文件、ConsumeQueue文件以及IndexFile文件最后一次刷盘的时间戳。
config/*.json：这些文件是将RocketMQ的一些关键配置信息进行存盘保存。例如Topic配置、消费者组配置、消费者组消息偏移量Offset 等等一些信息。
abort：这个文件是RocketMQ用来判断程序是否正常关闭的一个标识文件。正常情况下，会在启动时创建，而关闭服务时删除。但是如果遇到一些服务器宕机，或者kill -9这样一些非正常关闭服务的情况，这个abort文件就不会删除，因此RocketMQ就可以判断上一次服务是非正常关闭的，后续就会做一些数据恢复的操作。

文件保存大概流程

Producer 发过来的所有消息，不管属于哪个 Topic，Broker 都统一存在 CommitLog 文件中，然后分别构建 ConsumeQueue 和 IndexFile 两个索引文件，用来辅助消费者进行消息检索。

这种设计的优点：
可以较少查找目标文件的时间，让消息以最快的速度落盘。

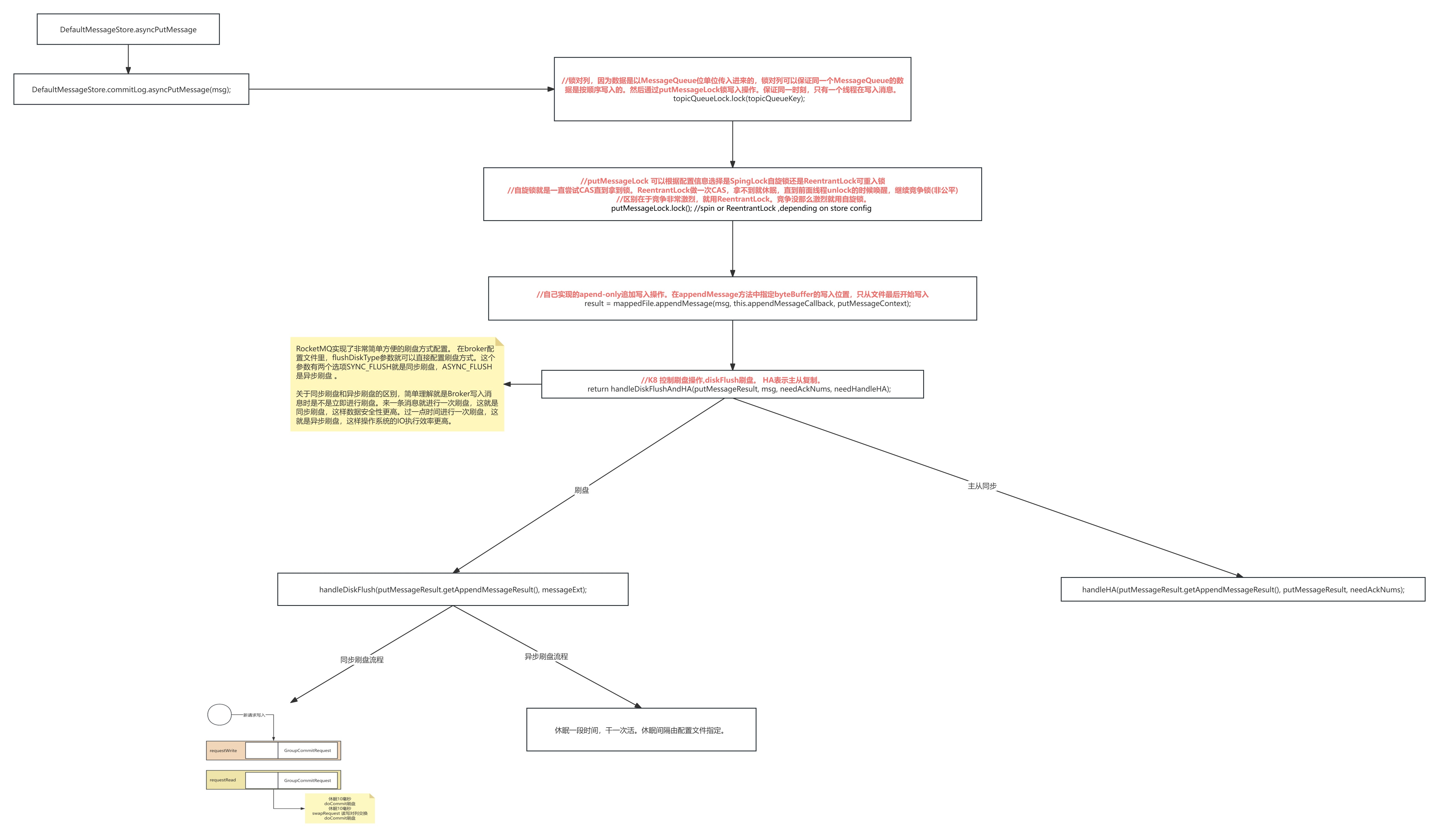

commitLog 写入整体架构

在这里插入图片描述

文件同步刷盘和异步刷盘

通过 broker 的配置文件中 flushDiskType 参数决定刷盘方式，SYNC_FLUSH就是同步刷盘，ASYNC_FLUSH 就是异步刷盘。

RocketMQ 的同步刷盘不是来一条消息进行一次刷盘，而是隔 10ms 进行一次刷盘。

RocketMQ 的异步刷盘默认隔 200ms 进行一次刷盘。

两种方式刷盘失败，都会进行重试，确保刷盘成功，默认会重复提交 10 次。

分发ConsumeQueue和IndexFile

当 CommitLog 写入一条消息后，会启动一个后台线程，这个后台线程每隔 1ms 就去 CommitLog 中拉取最新消息，如果发现 CommitLog 中有新的消息写入，就会触发构建 ConsumeQueue 索引和 IndexFile 索引。

如果服务异常宕机，会造成 CommitLog, ConsumeQueue, IndexFile 不一致的情况，已经保存到 CommitLog 文件中，但没有分发到索引文件的内容就会丢失。

过期文件删除机制

在删除 CommitLog 文件时，Broker 会启动后台线程，每隔 60s，检查 CommitLog 文件，对超过 72h 的数据进行删除，在删除 CommitLog 文件时，并不会检查消息是否被消费过。

过期判断条件：
1、是否到了出发删除的时间，通过 broker.conf 的 deleteWhen 属性决定。
2、检查磁盘利用率是否达到阈值，如果达到了也会触发过期文件删除。

文件索引结构

CommitLog 文件

CommitLog 文件大小是固定的，但是存储的消息长度是不固定的，所以每次向 CommitLog 存入消息之前要检查 CommitLog 文件空间是否足够，如果不够的话，重新创建一个 CommitLog 文件。

ConsumeQueue 文件

ConsumeQueue 文件固定由 30 万个固定大小 20 byte 的数据块组成。

数据块结构：msgPhyOffset(8byte，消息在 CommitLog 文件中的起始位置) + msgSize(4byte，消息在 CommitLog 文件中占用的长度) + msgTagCode(8byte，消息的tag的Hash值)

因为 msgTagCode 存储的是 tag 的 Hash值，还仅有 8 位，可能出现哈希碰撞的情况。

是 CommitLog 的索引结构，加速消息读取。Consumer 消费消息时，Broker 就通过 ConsumeQueue 来找到 CommitLog 中消息。

IndexFile 文件

IndexFile 文件也是一个固定大小的文件，文件名是一个时间戳。

文件结构

indexHeader(固定40byte) ：存放元信息，slot 数，时间范围，offset 范围等。
slot(固定500W个，每个固定20byte)：用于快速查找 key 对应的位置。
index entry(最多500W*4个，每个固定20byte) ：真正的倒排链表索引节点。
- keyHash：key 的哈希值，用于查找。key 的 hash 冲突由倒排链表解决。
- phyOffset：消息在 CommitLog 中的物理偏移量。
- timeDiff：与当前文件起始时间的差值，单位是秒。
- prevIndexOffset：上一个 index 的索引，形成链表结构。

是 RocketMQ 用于根据 key 快速查找消息的索引文件，构建了一个基于哈希的倒排索引结构。
