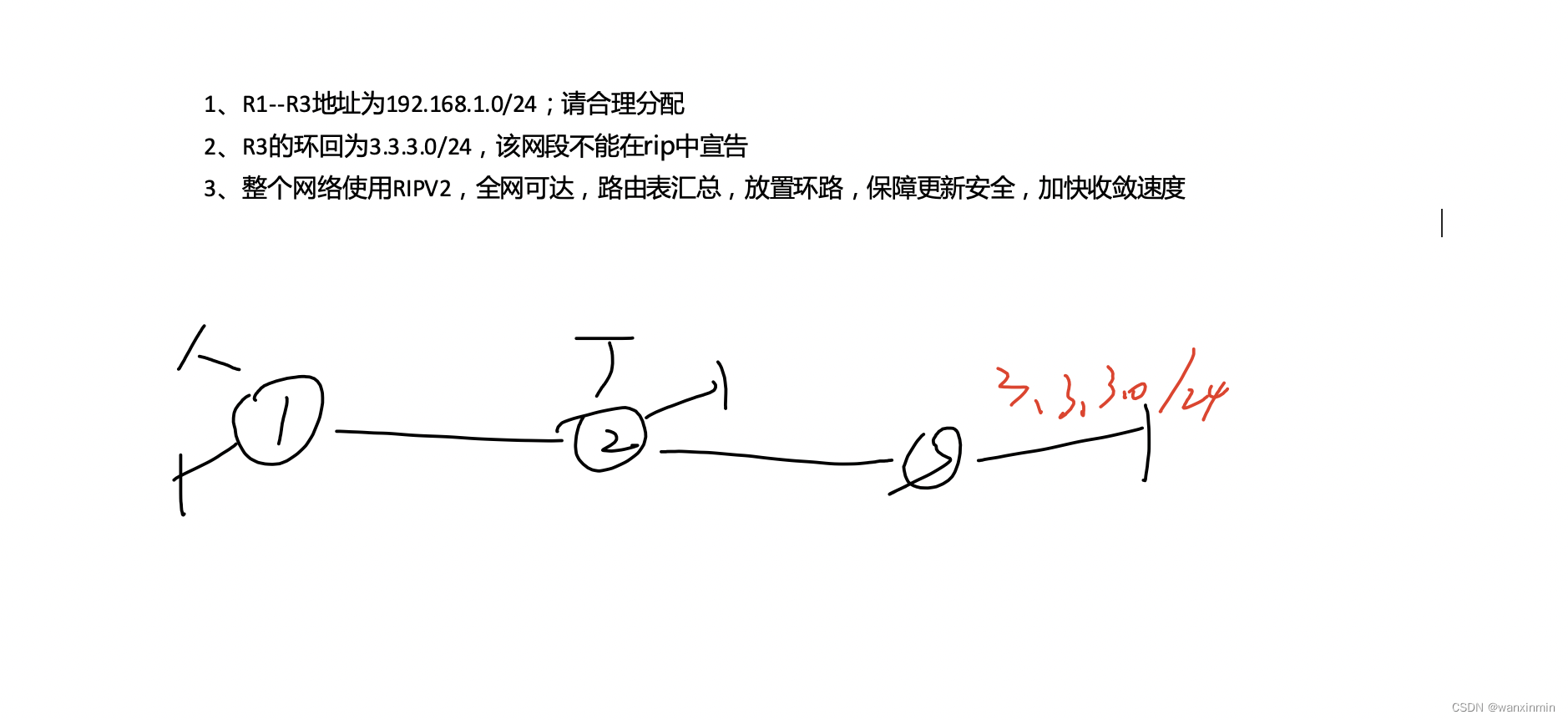

关于rip的一个问题

第一步：划分地址。

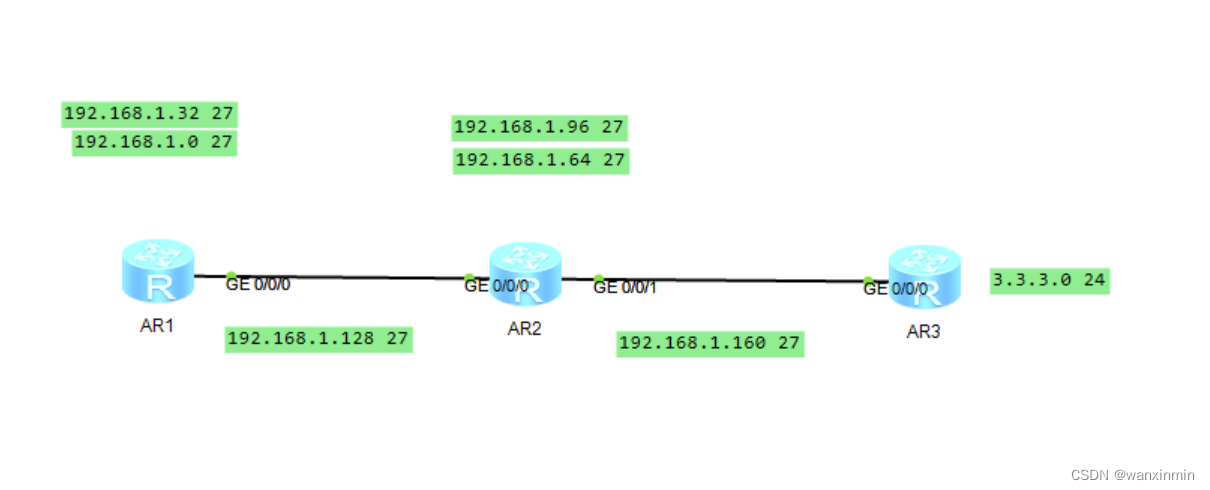

给R1到R3和其环回划分地址，如图:

第二步：分配地址

 [AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 192.168.1.1 27

[AR1]interface LoopBack 1
[AR1-LoopBack1]ip address 192.168.1.33 27
这是AR1环回的地址

[AR2]interface LoopBack 2
[AR2-LoopBack2]ip address 192.168.1.65 27

[AR2]interface LoopBack 3
[AR2-LoopBack3]ip address 192.168.1.97 27

这是AR2环回的地址

[AR3]interface LoopBack 4
[AR3-LoopBack4]ip address 3.3.3.1 24
这是AR3的环回地址

[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.1.129 27

这是AR1的接口地址

[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 192.168.1.130 27

[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 192.168.1.161 27

这是AR2的接口地址

[AR3]interface g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 192.168.1.162 27

这是AR3的接口地址

第三步：宣告网络号

[AR1]rip
[AR1-rip-1]version 2
[AR1-rip-1]network 192.168.1.0

[AR2]rip
[AR2-rip-1]version 2
[AR2-rip-1]network 192.168.1.0

[AR3]rip
[AR3-rip-1]version 2
[AR3-rip-1]network 192.168.1.0

第四步：汇总

[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]rip summary-address 192.168.1.0 255.255.255.192

[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]rip summary-address 192.168.1.64 255.255.255.192

[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]rip summary-address 192.168.1.64 255.255.255.192


第五步：防止环路

在AR1上设置空接口

[AR1]ip route-static 192.168.1.0 26 NULL 0
在AR2上设置空接口

[AR2]ip route-static 192.168.1.64 26 NULL 0


 第六步:加密

在AR1和AR2之间加密

[AR1]interface g0/0/0
[AR1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456

在AR2和AR3之间加密

[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 45678

[AR3]interface g0/0/0
[AR3-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 45678

第七步：设置缺省

[AR3]rip
[AR3-rip-1]default-route originate

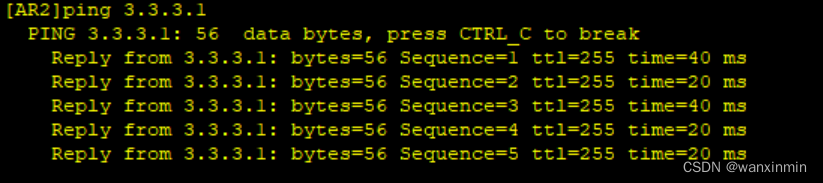

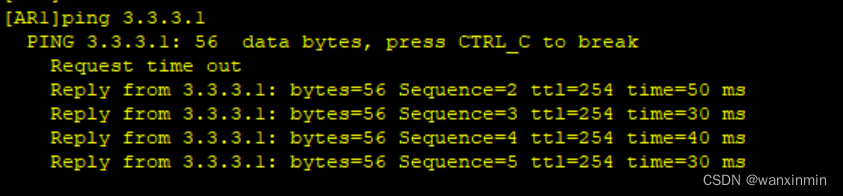

将AR3设置成边界路由器，AR3的环回为外网，此时不用在AR1和AR2上宣告3.3.3.0 /24就能访问。

 第八步：加快收敛

[AR1]rip
[AR1-rip-1]timers rip 15 90 150

[AR2]rip
[AR2-rip-1]timers rip 15 90 150

[AR3]rip
[AR3-rip-1]timers rip 15 90 150
