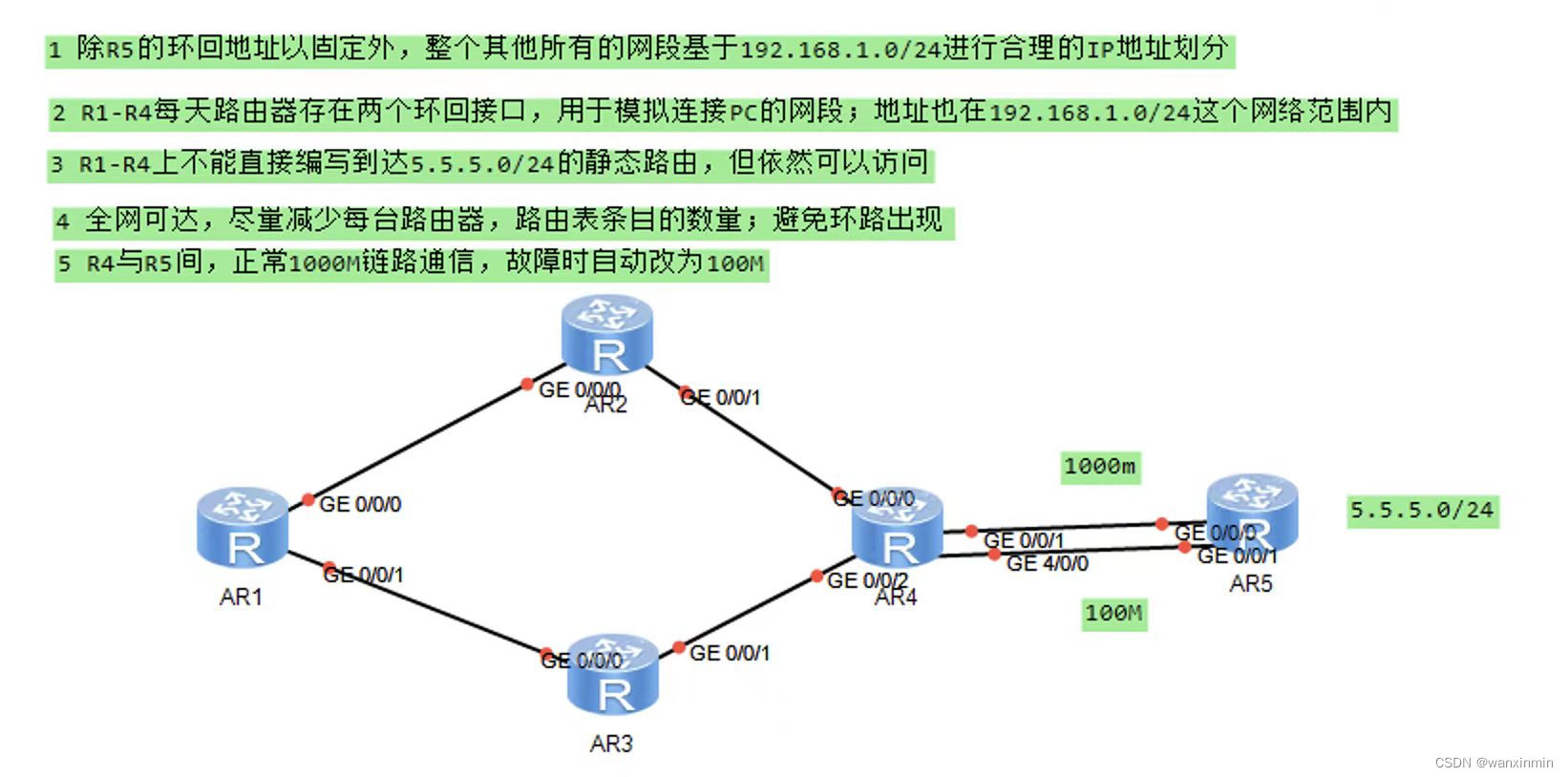

如图：

第一步：

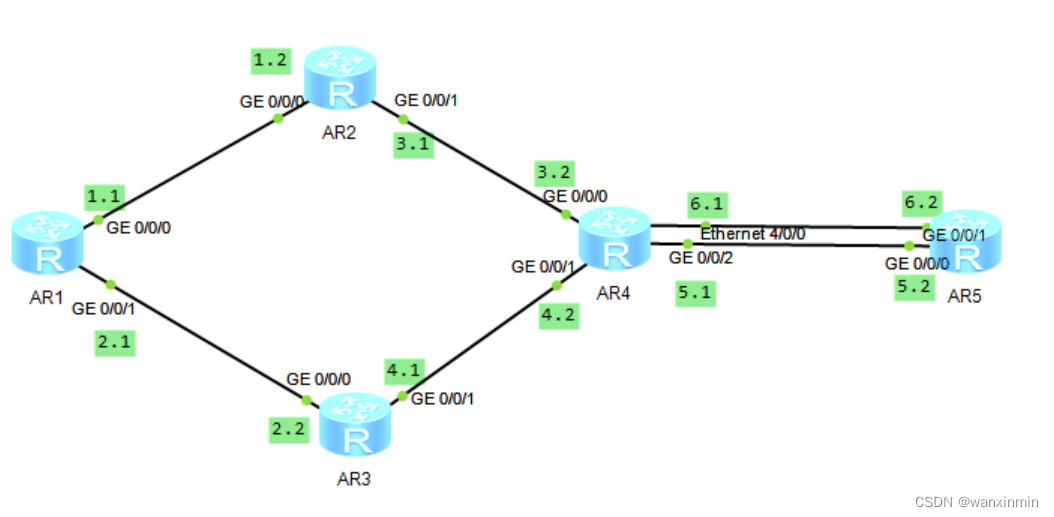

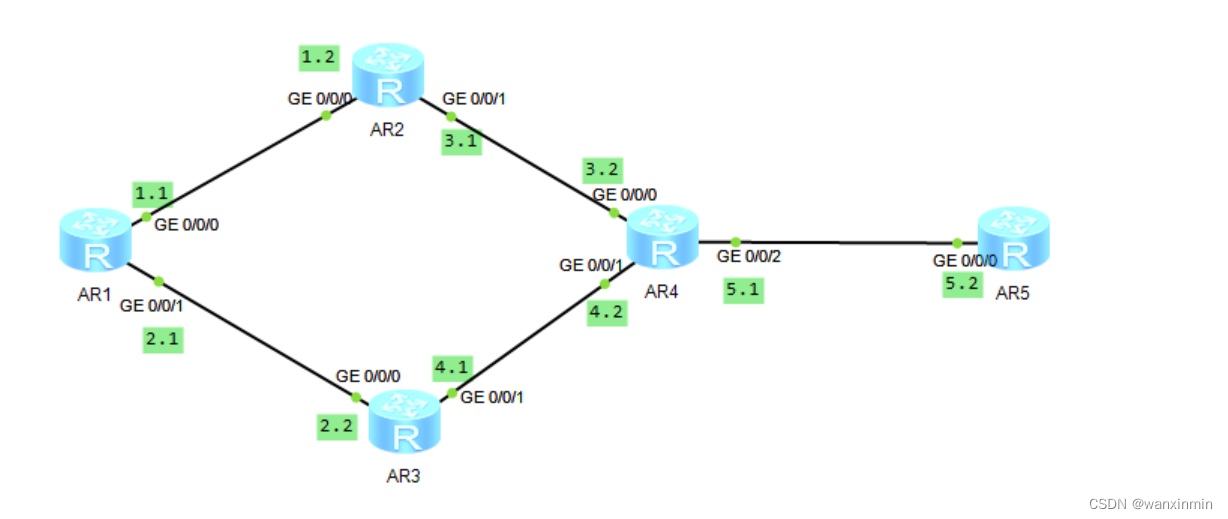

我已经把各个路由器的IP地址标出来了，接下来就是划分IP地址。

[AR1]interface g0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[AR1]interface g0/0/1

[AR1-GigabitEthernet0/0/1]ip address 192.168.2.1

Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.1/24 up up
GigabitEthernet0/0/1 192.168.2.1/24 up up
GigabitEthernet0/0/2 unassigned down down
NULL0 unassigned up up(s)

这是AR1的IP地址。

[AR2]interface g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[AR2]interface g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 192.168.3.1 24
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.1.2/24 up up
GigabitEthernet0/0/1 192.168.3.1/24 up up
GigabitEthernet0/0/2 unassigned down down
NULL0 unassigned up up(s)

这是AR2的IP地址。

[AR3]interface g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[AR3]interface g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 192.168.4.1 24
Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.2.2/24 up up
GigabitEthernet0/0/1 192.168.4.1/24 up up
GigabitEthernet0/0/2 unassigned down down
NULL0 unassigned up up(s)

这是AR3的ip地址。

[AR4]interface g0/0/0
[AR4-GigabitEthernet0/0/0]ip address 192.168.3.2 24
[AR4]interface g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 192.168.4.2 24
[AR4]interface g0/0/2
[AR4-GigabitEthernet0/0/2]ip address 192.168.5.1 24

Interface IP Address/Mask Physical Protocol

Ethernet4/0/0 unassigned down down
Ethernet4/0/1 unassigned down down
GigabitEthernet0/0/0 192.168.3.2/24 up up
GigabitEthernet0/0/1 192.168.4.2/24 up up
GigabitEthernet0/0/2 192.168.5.1/24 up up
NULL0 unassigned up up(s)

这是AR4的IP地址。

[AR5]interface g0/0/0
[AR5-GigabitEthernet0/0/0]ip address 192.168.5.2 24

Interface IP Address/Mask Physical Protocol
GigabitEthernet0/0/0 192.168.6.2/24 up up
GigabitEthernet0/0/1 unassigned down down
GigabitEthernet0/0/2 unassigned down down
NULL0 unassigned up up(s)

这是AR5的IP地址。

第二步：

编写非直连网段的路由器的静态路由。

[AR1]ip route-static 192.168.3.0 24 192.168.1.2
[AR1]ip route-static 192.168.4.0 24 192.168.2.2
[AR1]ip route-static 192.168.5.0 24 192.168.1.2
这是AR1的静态路由。

[AR2]ip route-static 192.168.2.0 24 192.168.1.1
[AR2]ip route-static 192.168.4.0 24 192.168.3.2
[AR2]ip route-static 192.168.5.0 24 192.168.3.2
这是AR2的静态路由。

[AR3]ip route-static 192.168.1.0 24 192.168.2.1
[AR3]ip route-static 192.168.3.0 24 192.168.4.2
[AR3]ip route-static 192.168.5.0 24 192.168.4.2
这是AR3的静态路由。

[AR4]ip route-static 192.168.1.0 24 192.168.3.1
[AR4]ip route-static 192.168.2.0 24 192.168.4.1
这是AR4的静态路由。

[AR5]ip route-static 192.168.1.0 24 192.168.5.1
[AR5]ip route-static 192.168.2.0 24 192.168.5.1
[AR5]ip route-static 192.168.3.0 24 192.168.5.1
[AR5]ip route-static 192.168.4.0 24 192.168.5.1
这是AR5的静态路由。

第三步：划分网段

将192.168.1.0/24划分为4个网段，分配到4个路由器上。

AR1环回的IP范围是192.168.1.0/26。

AR2环回的IP范围是192.168.1.64/26。

AR3环回的IP范围是192.168.1.128/26。

AR4环回的IP范围是192.168.1.192/26。

将4个IP范围写到路由表上。

第四步：编写环回。

[AR1]interface LoopBack 0

[AR1-LoopBack0]ip address 192.168.11.1 27
[AR1]interface LoopBack 1
[AR1-LoopBack1]ip address 192.168.12.1 27

这是AR1的环回.
[AR2]interface LoopBack 2
[AR2-LoopBack2]ip address 192.168.67.1 27
[AR2]interface LoopBack 3
[AR2-LoopBack3]ip address 192.168.68.1 27
这是AR2的环回.

[AR3]interface LoopBack 4
[AR3-LoopBack4]ip address 192.168.132.1 27
[AR3]interface LoopBack 5
[AR3-LoopBack5]ip address 192.168.133.1 27

这是AR3的环回.

[AR4]interface LoopBack 6
[AR4-LoopBack6]ip address 192.168.197.1 27

[AR4]interface LoopBack 7
[AR4-LoopBack7]ip address 192.168.196.1 27
这是AR4的环回.

AR5的环回已固定，为5.5.5.1 24.

第五步：将环回的IP范围写到路由表中

[AR1]ip route-static 192.168.1.64 26 192.168.1.2
[AR1]ip route-static 192.168.1.128 26 192.168.2.2
[AR1]ip route-static 192.168.1.192 26 192.168.1.2
[AR2]ip route-static 192.168.1.0 26 192.168.1.1
[AR2]ip route-static 192.168.1.128 26 192.168.3.2
[AR2]ip route-static 192.168.1.192 26 192.168.3.2

[AR3]ip route-static 192.168.1.0 26 192.168.2.1
[AR3]ip route-static 192.168.1.192 26 192.168.4.2
[AR3]ip route-static 192.168.1.64 26 192.168.4.2
[AR4]ip route-static 192.168.1.0 26 192.168.3.1
[AR4]ip route-static 192.168.1.64 26 192.168.3.1
[AR4]ip route-static 192.168.1.128 26 192.168.4.1

第六步：编写AR1到AR4的缺省路由。

[AR1]ip route-static 0.0.0.0 0 192.168.1.2

这是AR1的缺省路由。
