本文详细介绍了Linux内核在ARM架构下如何管理和初始化中断。主要内容包括init_IRQ函数的流程，以及GIC中断控制器的初始化过程。通过对gic_of_init函数的深入分析，揭示了Linux内核中断管理机制的设计思想。

1. 前言

本专题我们开始学习进程管理部分。本文主要参考了《奔跑吧, Linux内核》、ULA、ULK的相关内容。
本节记录ARM架构下中断是如何管理的，Linux内核中的中断管理机制是如何设计与实现的，以及常用的下半部机制，如软中断、tasklet、workqueue等。本文及后续中断相关笔记均以qemu 5.0.0内嵌平台为例，中断控制器采用GIC-400控制器，支持GIC version2技术规范。本文主要以GIC为例记录中断控制器的初始化流程。

kernel版本：5.10
平台：arm64

注：
为方便阅读，正文标题采用分级结构标识，每一级用一个"-“表示，如：两级为”|- -", 三级为”|- - -“

2. init_IRQ

在kernel启动流程-start_kernel的执行_1.概述一文介绍start_kernel总体流程的时候有对init_IRQ做过简单的说明，本节将对init_IRQ做详细的介绍

void __init init_IRQ(void)
    |--init_irq_stacks();//CONFIG_VMAP_STACK

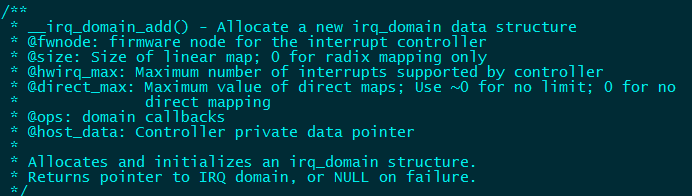

    |--irqchip_init();//初始化irq控制器，并注册irq_domain
    |      |  //扫描__irqchip_of_table，匹配DTB中定义的中断控制器，匹配成功则调用中断控制器设置的初始化函数
    |      |--of_irq_init(__irqchip_of_table);
    |      |--acpi_probe_device_table(irqchip);
    |--if (system_uses_irq_prio_masking())
            local_daif_restore(DAIF_PROCCTX_NOIRQ);

init_IRQ初始化中断，包括中断栈的初始化，中断控制器的初始化

init_irq_stacks：分配per cpu中断栈。此处定义了CONFIG_VMAP_STACK，则中断栈将从vmalloc区域分配，每个cpu的中断栈指针将保存在全局per-cpu变量irq_stack_ptr中
irqchip_init：初始化irq控制器，并注册irq_domain,其中of_irq_init扫描__irqchip_of_table，匹配DTB中定义的中断控制器，匹配成功则调用中断控制器设置的初始化函数

|- -of_irq_init

在介绍of_irq_init函数之前，首先要澄清它的参数matches，对应init_IRQ中就是__irqchip_of_table，下面我们来看下__irqchip_of_table的来历：

<include/linux/of.h>

#if defined(CONFIG_OF) && !defined(MODULE)
#define _OF_DECLARE(table, name, compat, fn, fn_type)                   \
        static const struct of_device_id __of_table_##name              \
                __used __section("__" #table "_of_table")               \
                 = {

      .compatible = compat,                              \
                     .data = (fn == (fn_type)NULL) ? fn : fn  }
#else
#define _OF_DECLARE(table, name, compat, fn, fn_type)                   \
        static const struct of_device_id __of_table_##name              \
                __attribute__((unused))                                 \
                 = {
