一.数字图像基本定义

一幅单通道灰度图像定义为一个二元连续函数f(x,y)，其中各分量x和y是对应的平面坐标。对于这样的空间曲面函数，在任意位置(x,y)处的函数值就是单通道数字图像在该点处的灰度值或者强度值。当x,y和f(x,y)都是有限的离散量时，就是数字图像。简单来说，数字图像是由二维离散像素点组成的，每个像素点都具有特定的颜色和亮度值。

数字图像根据颜色信息（通道数）可以分为：

灰度数字图像：每个像素点只有一个亮度值（强度值），通常是0到255之间的整数，其中0代表黑色，255代表白色，中间的值则表示不同的灰度级别。
彩色数字图像：每个像素点由多个通道（通常为红色、绿色和蓝色，即RGB）组成，每个通道分别存储不同颜色的强度值，通过混合不同的颜色通道来表示各种颜色。

二.数字图像读取操作

1. 读取

cv2.imread是 OpenCV 库中的一个函数，用于从文件中读取图像，并将其加载为一个 NumPy 数组。这个函数能够加载不同格式的图像，如 JPEG、PNG、BMP 等。返回值是一个多维 NumPy 数组，表示读取到的图像。如果加载失败，函数将返回None。

cv2.imread(filename, flags)
"""
filename：字符串类型，表示要读取的图像文件的路径。可以是相对路径或绝对路径
flags：整数类型，可选参数，用于指定图像的读取方式
常用的读取方式：
cv2.IMREAD_COLOR(彩色图像)
cv2.IMREAD_GRAYSCALE(灰度图像)
cv2.IMREAD_UNCHANGED(保持原始通道数)

"""

使用opencv的库函数cv2.imread()进行图像读取

image_grey = cv2.imread(r'D:\pythonwork\imagepro\data\Fig0001.tif', cv2.IMREAD_GRAYSCALE)

读取结果：

2. 可视化（matplotlib+opencv）

cv2.imshow()是 OpenCV 库中用于在交互式窗口中显示图像的库函数。它创建一个窗口并显示指定的图像，可以用于在计算机视觉任务中检查和可视化处理后的图像。

cv2.imshow(winname, mat)
"""
winname：字符串类型，表示窗口的名称。它指定将要显示的窗口的名称，并且此名称也是窗口的标识符。如果多个窗口被创建，每个窗口都需要一个唯一的名称
mat：要显示的图像，即 NumPy 数组。通常由 cv2.imread() 读取的图像或其他处理后的图像。这是一个二维或三维数组，表示要显示的图像。图像可以是彩色图像(RBG)或者灰度图像
"""

使用opencv的库函数cv2.imshow()进行图像可视化

"""
cv2.waitKey(delay)用于暂停程序并等待用户输入的按键，单位为毫秒。如果 delay 为 0，则会无限期等待，直到用户按下键盘上的任意键才会继续
cv2.destroyAllWindows()用于关闭所有通过 cv2.imshow() 打开的窗口。通常在程序结束时调用该函数，以确保释放系统资源并关闭所有窗口。特定的几毫秒之内，如果按下任意键，这个函数会返回按键的 ASCII 码值，程序将会继续运行。如果没有键盘输入，返回值为 -1，如果我们设置这个函数的参数为 0，那它将会无限
期的等待键盘输入。它也可以被用来检测特定键是否被按下。
"""
cv2.imshow('Image show', image_grey)
cv2.waitKey(0)
cv2.destroyAllWindows()

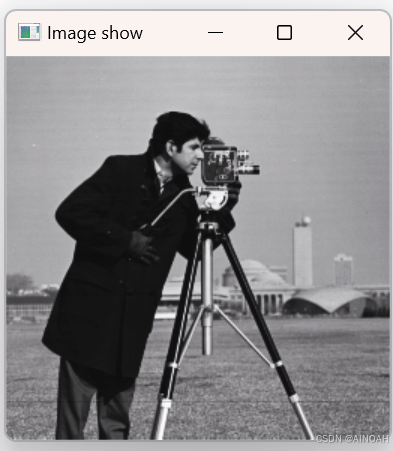

可视化结果：

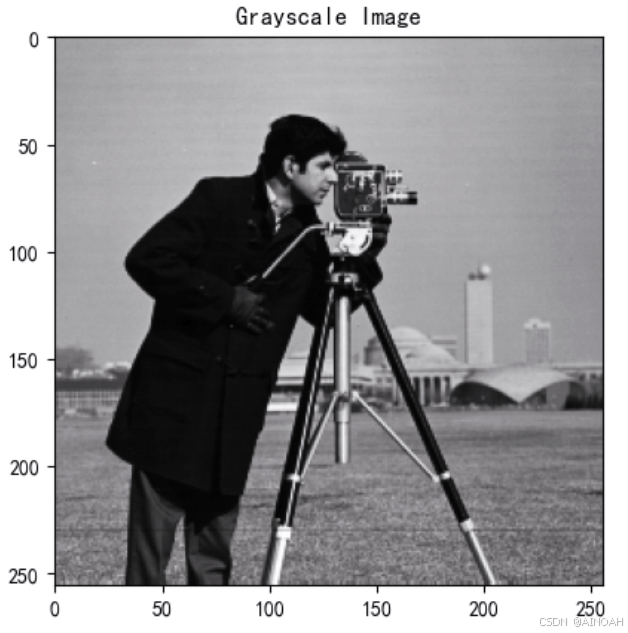

plt.figure()
plt.title('Grayscale Image')  # 添加标题
plt.imshow(image_grey, cmap='gray')

可视化结果：

3. 保存图像

cv2.imwrite()是 OpenCV 中用于将图像保存到文件的函数。它能够将处理后的图像存储为指定的文件格式（如 PNG、JPEG 等），并且可以设置压缩质量等参数。

cv2.imwrite(filename, img, params=None)
"""
filename：字符串类型，表示图像要保存的文件路径和名称。需要包含文件的扩展名，如.jpg, .png等，这决定了图像将以何种格式保存
img：要保存的图像，即 NumPy 数组。通常是由cv2.imread()读取处理后的数组数据
params：保存时的可选参数列表。此参数取决于图像的格式，可以用来指定压缩比或图像质量等
"""

三.数字图像基础操作

1. 读取和修改像素值

在 OpenCV 中，可以通过直接访问图像的 NumPy 数组元素来获取特定像素的值。利用cv2.imread读取的图像数据是numpy数组格式，因此可以通过数组索引获取离散像素点的二维位置坐标。

Numpy 是经过优化了的进行快速矩阵运算的扩展库。所以并不不推荐逐个获取像素值并修改，这样会很慢，能利用矩阵运算就不要用循环。

px=image_grey[1,9]
print(px)
# 160

image_grey[1,9] = 255
print(image_grey[1,9])
# 255

彩色图像每个像素由三个通道（BGR：蓝色、绿色、红色）组成，返回的是一个包含三个元素的数组，分别代表该像素的 B、G、R 值。

2. 获取图像属性

在 OpenCV 中，读取图像后，可以获取多种图像属性。这些属性提供了有关图像的尺寸、颜色通道、数据类型等关键信息，帮助我们更好地理解和处理图像。常见的获取图像属性的方法通常涉及图像的 NumPy 数组。

图像的形状属性可以通过shape获取，它返回一个包含图像维度的元组。对于彩色图像，返回(height, width, channels) ；对于灰度图像，返回(height, width)；
size属性返回图像中像素的总数，即height*width*channels。对于灰度图像，它仅为height*width；
dtype属性返回图像中每个像素的元素类型。通常情况下，OpenCV 读取的图像像素类型是 uint8（无符号8位整数），即每个像素值的范围是0-255；
对于彩色图像，可以通过shape[-1]获取通道数，即图像的颜色深度。彩色图像通常有 3 个通道（BGR），而灰度图像只有 1 个通道；
可以使用min()和max()函数来获取图像中像素值的最小值和最大值，这个在图像对比度分析中非常重要；
对于彩色图像，可以使用cv2.split()将图像的 B、G、R 三个通道拆分为单独的数组；
位深度表示每个通道中用多少位来表示像素值；
在 OpenCV 中，图像的颜色通道默认顺序是 BGR（蓝、绿、红），而不是 RGB（红、绿、蓝）。因此，当你从 OpenCV 读取图像并使用其他库（如matplotlib）显示时，可能需要转换颜色通道；
可以检查图像的类型，例如是否是彩色图像、灰度图像等。

height, width, channels = image_brg.shape   # 获取图像尺寸
print(f"高度: {height}, 宽度: {width}, 通道数: {channels}")

total_pixels = image_brg.size   # 获取图像像素总数
print(f"像素总数: {total_pixels}")

data_type = image_brg.dtype   # 图像的数据类型
print(f"图像的数据类型: {data_type}")

channels = image_brg.shape[-1]   # 通道数
print(f"图像的通道数: {channels}")

b, g, r = cv2.split(image_brg)   # 拆分颜色通道
print(f"蓝色通道形状: {b.shape}, 绿色通道形状: {g.shape}, 红色通道形状: {r.shape}")

bit_depth = image_brg.dtype.itemsize * 8   # 位深度
print(f"图像的位深度: {bit_depth} 位")

if len(image_brg.shape) == 3:  # 判断彩色图像还是灰度图
    print("这是一个彩色图像")
else:
    print("这是一个灰度图像")

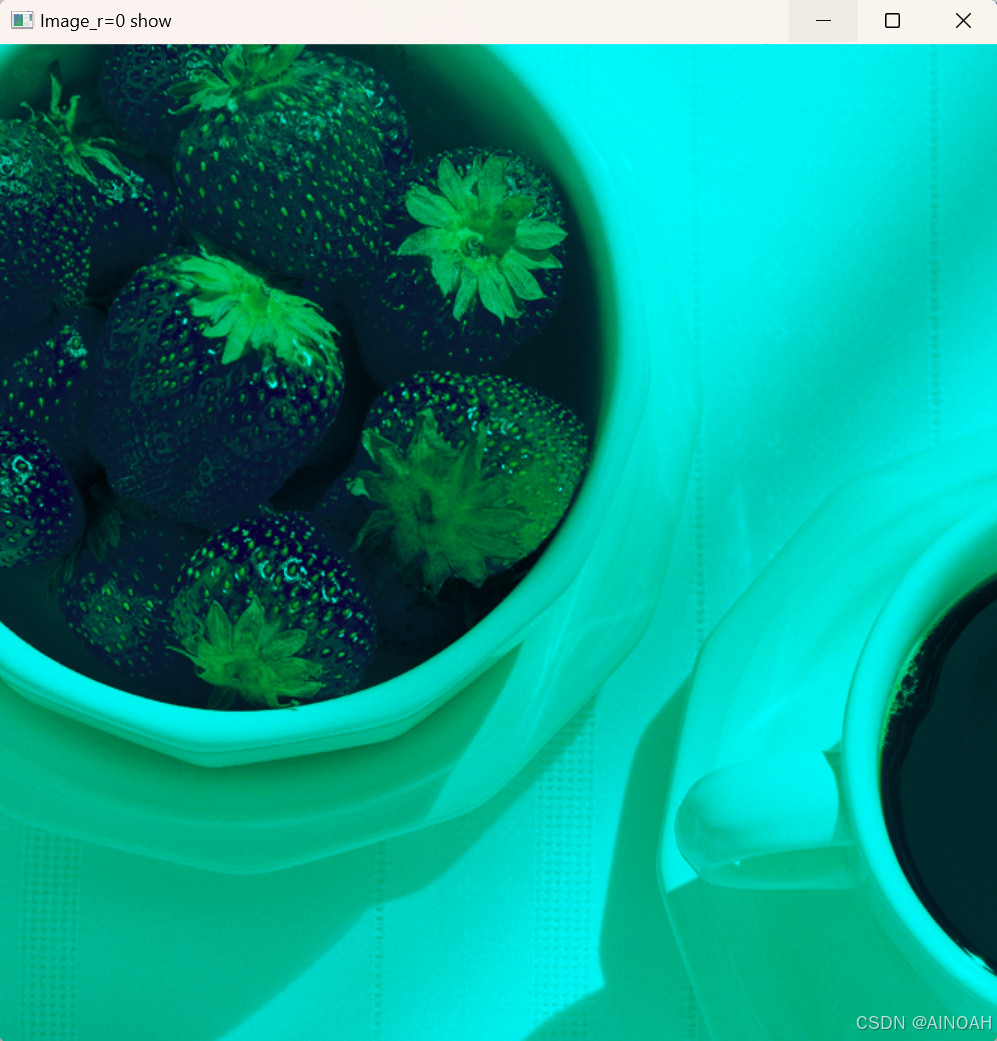

image_brg[:,:,-1] = 0   # 令r通道的像素值都为0
cv2.imshow('Image show', image_brg)
cv2.waitKey(0)
cv2.destroyAllWindows()

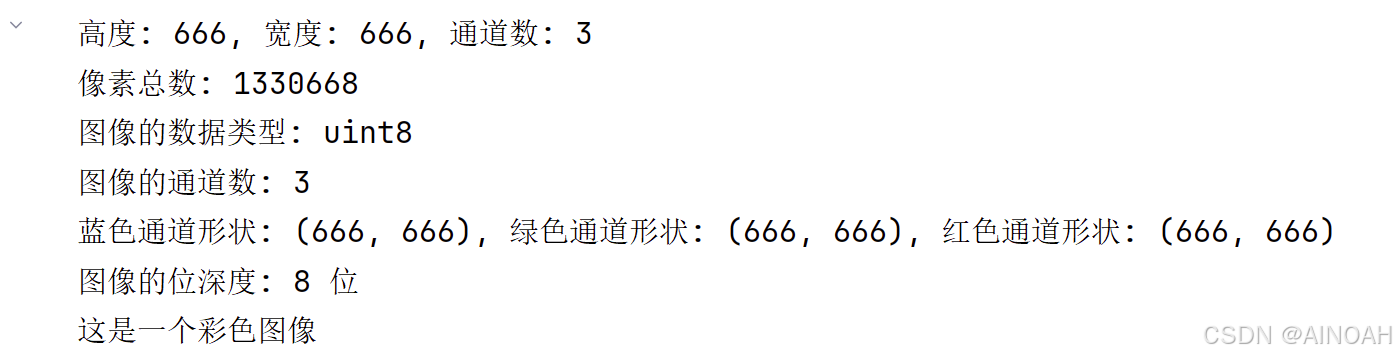

运行结果：

获取图像属性是图像处理的基础步骤，帮助我们了解图像的尺寸、数据类型、通道数和像素值等信息，为后期更复杂的图像处理做铺垫。

3. 图像填充

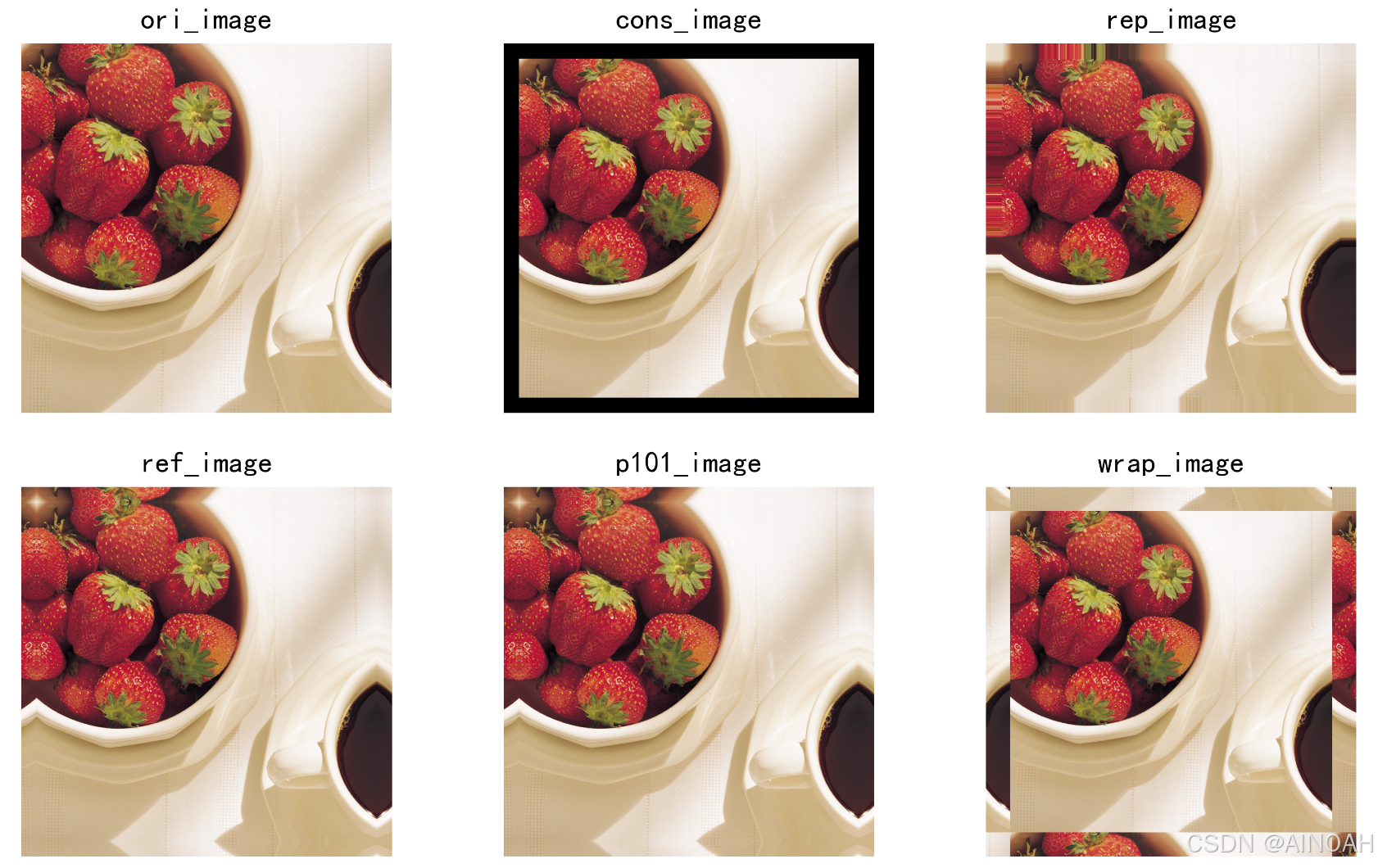

图像填充是指在图像的边缘添加额外的像素，以增加图像的尺寸。填充可以在图像的四个边界上增加像素行或列，并可以填充特定的颜色或根据不同的策略来填充这些新增像素。

常数填充(cv2.BORDER_CONSTANT)：用固定值填充图像边界；
复制边缘(cv2.BORDER_REPLICATE)：用图像边缘的像素值填充；
反射填充(cv2.BORDER_REFLECT)：边界元素的镜像；
反射101填充(cv2.BORDER_REFLECT_101)：与反射填充类似，但是不包含边界元素；
包裹填充(cv2.BORDER_WRAP)：像素值从对立边界包裹到填充区域。

这些填充函数可以接受的主要参数有：需填充操作的图片、在图像四个边添加的像素行列数和相对应的填充类型。

cons_image = cv2.copyMakeBorder(image_brg, 30, 30, 30, 30, cv2.BORDER_CONSTANT, value=[0, 0, 0])
rep_image = cv2.copyMakeBorder(image_brg, 30, 30, 30, 30, cv2.BORDER_REPLICATE)
ref_image = cv2.copyMakeBorder(image_brg, 30, 30, 30, 30, cv2.BORDER_REFLECT)
p101_image = cv2.copyMakeBorder(image_brg, 30, 30, 30, 30, cv2.BORDER_REFLECT_101)
wrap_image = cv2.copyMakeBorder(image_brg, 50, 50, 50, 50, cv2.BORDER_WRAP)

4. 对应元素运算

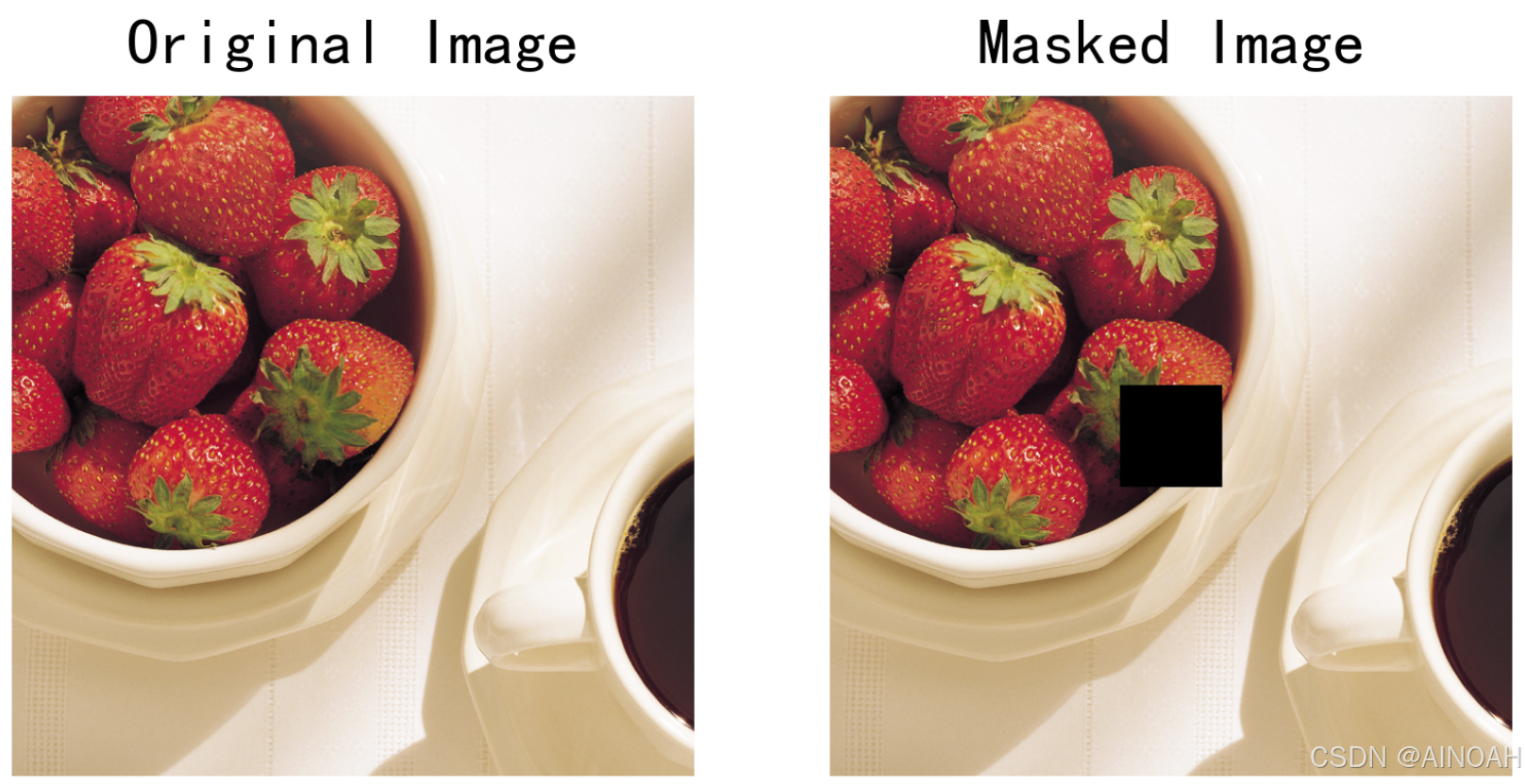

涉及一幅或者多幅图像的对应元素运算是逐个像素进行的，类似于矩阵的哈达玛积。图片的对应元素运算常用的应用就是掩膜(mask)操作。

height, width, channels = image_brg.shape
mask = np.ones((height, width, 3), dtype=np.uint8)
center_x, center_y = width // 2, height // 2
mask[center_y-50:center_y+50, center_x-50:center_x+50, :] = 0  # 定义中心 200x200 的掩膜
# 对掩膜区域进行逐元素乘法计算
masked_image = cv2.multiply(image_brg, mask)

5. 基础矩阵运算

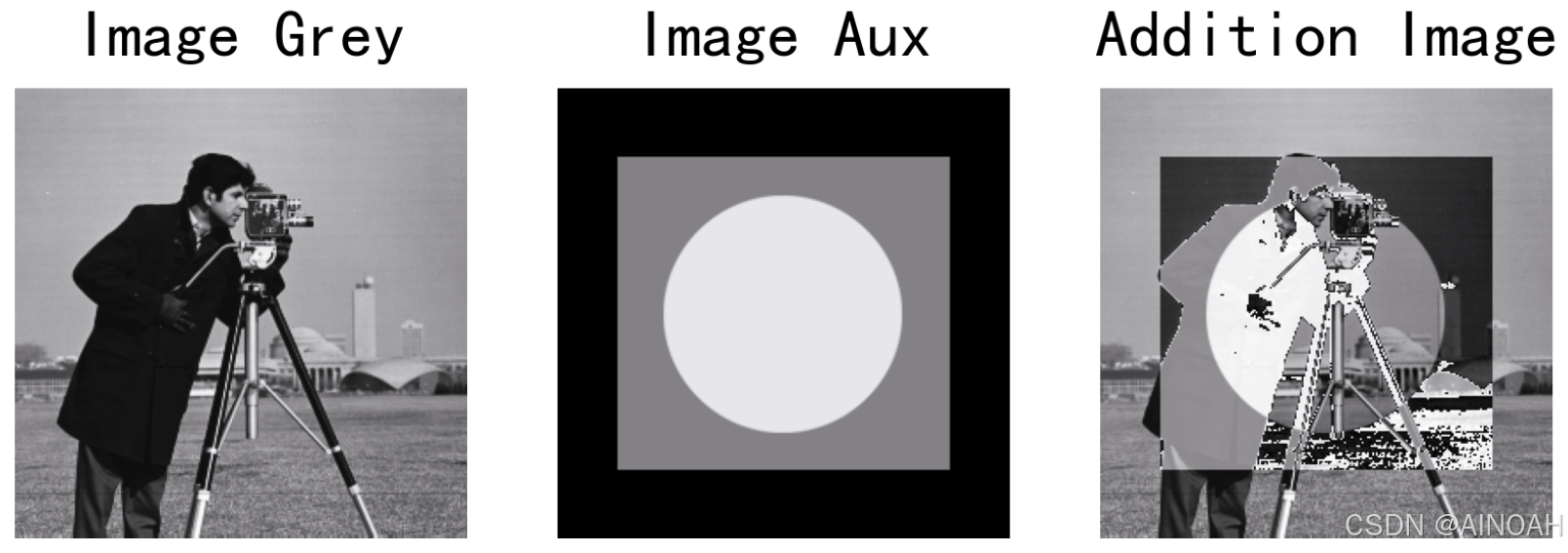

矩阵加法，可以使用numpy直接进行数值矩阵相加，但是要保证两个加数的尺寸（长宽通道数）一致。

img = image_grey+image_2

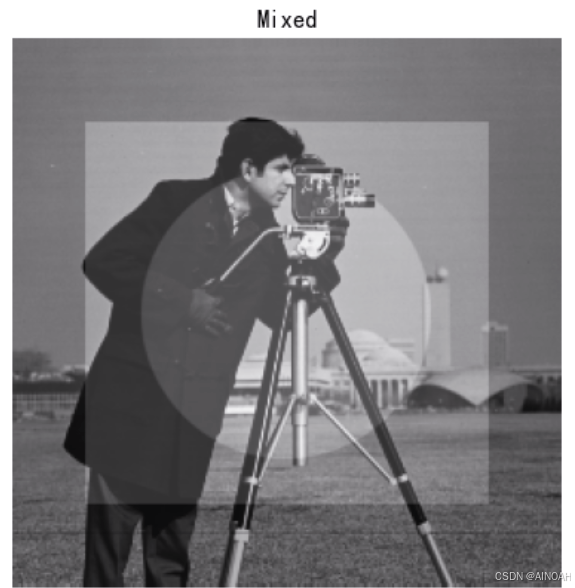

图像混合操作，与图像加法类似，区别在于赋予两幅不同的权重：

$eq?g%28x%29%3D%281-%5Calpha%20%29f_%7B1%7D%28x%29+%5Calpha%20f_%7B2%7D%28x%29$

mixed_img=cv2.addWeighted(image_grey,0.7,image_2,0.3,0)
plt.imshow(mixed_img)
plt.title('Mixed')
plt.axis('off')
