正弦波的阶梯函数近似

正弦波的阶梯函数近似是对连续正弦波进行离散化的过程，使用阶梯函数（即分段常数函数）来模拟正弦波的形态。这种方法在数字信号处理中非常常见，尤其是在数模转换（DAC）、数字波束形成（DBF）和其他离散信号处理应用中。本文将介绍正弦波的阶梯近似，并分析其频谱特性。

1. 正弦波的阶梯近似

1.1 数学定义

正弦波的标准形式为：

$\sin(2\pi f t + \phi)$

其中：

$A$ 是振幅，
$f$ 是频率，
$ϕ\phi$ 是初始相位。

将正弦波近似为阶梯函数时，我们可以在每个时间间隔 ( T_s ) 内保持正弦波的值不变。即：

$\sin(2\pi f nT_s + \phi), \quad nT_s \leq t < (n+1)T_s$

这种方法相当于将连续信号“分段”并在每个时间段内保持一个常数值，直到下一个时间段才更新。这种“台阶化”处理在数字系统中非常常见，尤其是在数字信号的表示和处理过程中。

2. 频谱特性分析

阶梯化的正弦波会在频谱上表现出与连续正弦波不同的特性。以下是其频谱的分析。

2.1 采样的影响

阶梯函数的本质是对正弦波进行采样，每个时间段 ( T_s ) 内信号保持恒定，相当于采样频率为：

$f_s = \frac{1}{T_s}$

根据采样定理，如果 ( f_s \geq 2f )，则不会发生混叠；否则，频谱将出现混叠现象，导致信号失真。

2.2 零阶保持（ZOH）的影响

阶梯函数实际上是对正弦波的零阶保持（ZOH）近似，因此其频谱会受到零阶保持的影响。零阶保持的频谱传递函数为：

$H(\omega) = \frac{1 - e^{-j\omega T_s}}{j\omega}$

其幅度特性为：

$|H(\omega)| = \left| \frac{\sin(\omega T_s /2)}{\omega T_s /2} \right|$

这个幅度特性表明，频谱呈现为sinc 形状的衰减，也就是说，高频部分的能量会逐渐衰减。即使信号在时域上是连续的，经过阶梯化处理后，频域中的高频分量会被衰减，导致信号的带宽减小。

3. 频谱计算

阶梯化的正弦波可以表示为：

$\sum_{n} A \sin(2\pi f nT_s) \cdot \text{rect} \left( \frac{t - nT_s}{T_s} \right)$

其傅里叶变换可以通过对正弦波和方波的卷积进行计算：

$\cdot H(f)$

其中：

( X(f) ) 是原始正弦波的频谱，主要集中在频率 ( f ) 处；
( H(f) ) 是零阶保持的 sinc 低通特性，抑制高频分量。

最终，阶梯化的正弦波在频域表现为：

主要频谱成分仍然在 ( f ) 处（即主频）。
高频分量受 sinc 函数低通效应 的影响，逐步衰减。

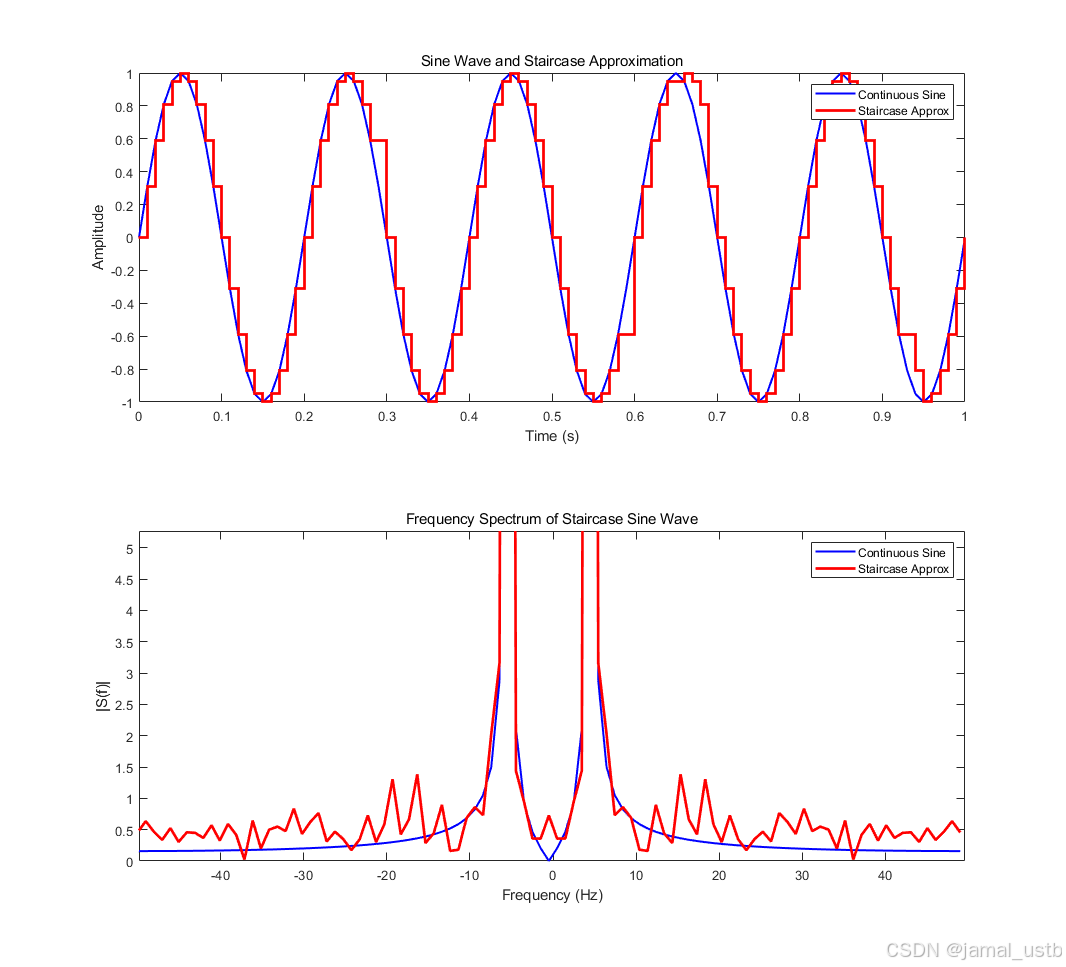

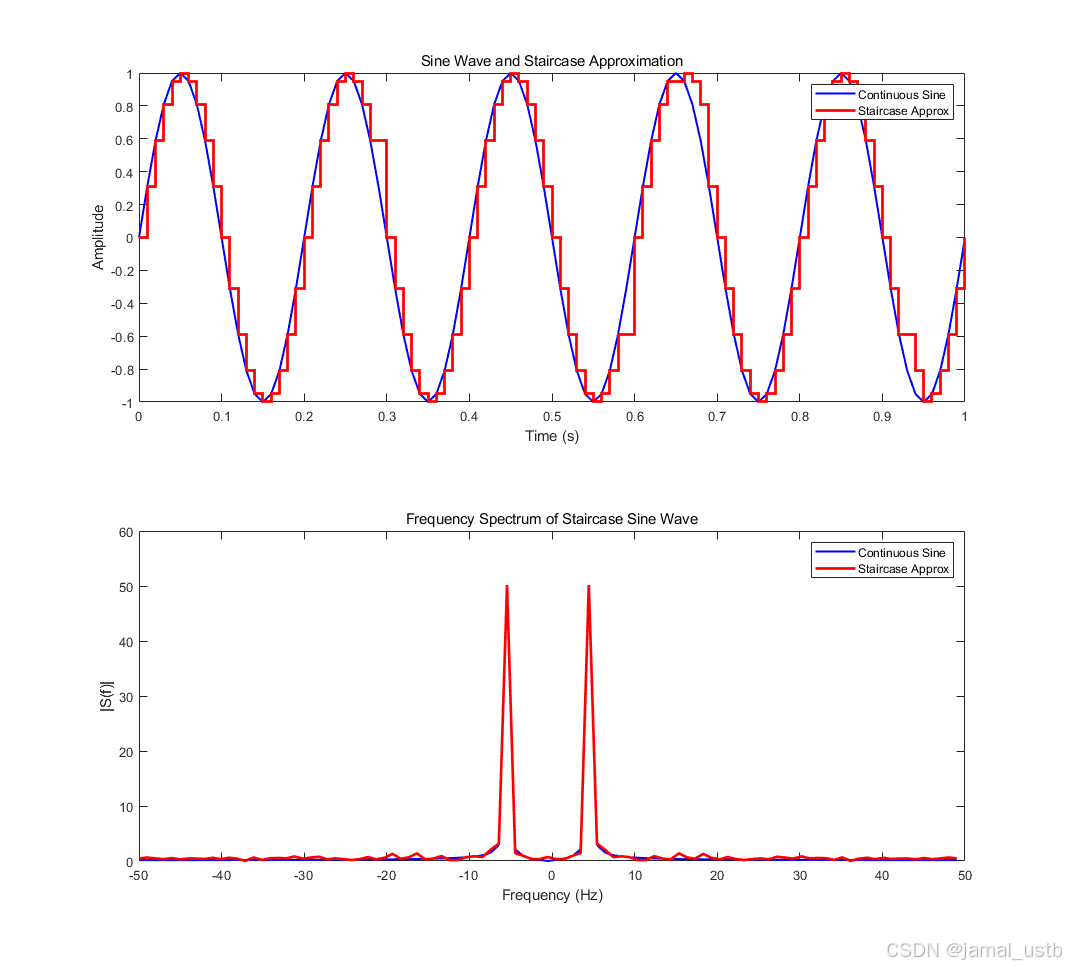

4. MATLAB 仿真

下面是一个用 MATLAB 仿真阶梯化正弦波及其频谱的示例代码：

clc; clear; close all;

% 参数设置
fs = 100;        % 采样率 (Hz)
f = 5;           % 正弦波频率 (Hz)
T = 1/fs;        % 采样周期
t = 0:T:1;       % 时间范围
A = 1;           % 振幅

% 生成正弦波及其阶梯化
y_cont = A * sin(2 * pi * f * t); % 连续正弦波
y_stairs = A * sin(2 * pi * f * floor(t/T) * T); % 阶梯化

% 计算傅里叶变换
L = length(y_stairs);
Y_f = fftshift(fft(y_stairs, L));
Y_f1 = fftshift(fft(y_cont, L));
f_axis = (-L/2:L/2-1)*(fs/L);

% 绘图
subplot(2,1,1);
plot(t, y_cont, 'b', 'LineWidth', 1.5); hold on;
stairs(t, y_stairs, 'r', 'LineWidth', 2);
xlabel('Time (s)'); ylabel('Amplitude');
title('Sine Wave and Staircase Approximation');
legend('Continuous Sine', 'Staircase Approx');

subplot(2,1,2);
plot(f_axis, abs(Y_f1), 'b', 'LineWidth', 1.5);hold on
plot(f_axis, abs(Y_f), 'r', 'LineWidth', 2);
xlabel('Frequency (Hz)'); ylabel('|S(f)|');
title('Frequency Spectrum of Staircase Sine Wave');
legend('Continuous Sine', 'Staircase Approx');
