一、获取Canvas对象的方法

方法一：重写onDraw()、dispatchDraw()函数

protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
}

protected void dispatchDraw(Canvas canvas) {
    super.dispatch(canvas);
}

可以看到，onDraw()、dispatchDraw()函数在传入的参数中都有一个Canvas对象，这个Canvas对象是View中的Canvas对象，利用这个Canvas对象绘图，效果会直接反映在View中。

区别：

● onDraw()函数用于绘制视图自身。

● dispatchDraw()函数用于绘制子视图。

无论是View还是ViewGroup，对这两个函数的调用顺序都是onDraw()→dispatchDraw()。

但在ViewGroup中，当它有背景的时候就会调用onDraw()函数；否则就会跳过onDraw()函数，直接调用dispatchDraw()函数。所以，如果要在ViewGroup中绘图，则往往会重写dispatchDraw()函数。

在View中，onDraw()和dispatchDraw()函数都会被调用，所以无论我们把绘图代码放在onDraw()还是dispatchDraw()函数中都是可以得到效果的。但是，由于dispatchDraw()函数用于绘制子视图，所以，从原则上来讲，在绘制View控件时，我们会重写onDraw()函数。

总结：在绘制View控件时，需要重写onDraw()函数；在绘制ViewGroup控件时，需要重写dispatchDraw()函数。

方法二：使用Bitmap创建

1.构建方法

Canvas c = new Canvas(bitmap);
或：
Canvas c = new Canvas();
c.setBitmap(bitmap);

其中，bitmap可以从图片中加载，也可以自行创建。

// 方法一：新建一个空白bitmap
Bitmap bmp = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
// 方法二：从图片中加载
Bitmap bmp = BitmapFactory.decodeResource(getResources(), R.drawable.wave_bg, null);

除这两种方法以外，还有其他几种方法（比如构造一个具有Matrix的图像副本——前面示例中的图片倒影），这里就不再涉及了，可以去官网查看 Bitmap 的构造函数。

2.在onDraw()函数中使用

需要注意的是，如果我们用Bitmap构造一个Canvas，那么在这个Canvas上绘制的图像也都会保存在这个Bitmap上，而不会画在View上。如果想画在View上，就必须使用onDraw(Canvas canvas)函数传入的Canvas画一遍Bitmap。

public class BitmapCanvasView extends View {
    private Bitmap mBmp;
    private Paint mPaint;
    private Canvas mBmpCanvas;
    public BitmapCanvasView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint();
        mPaint.setColor(Color.BLACK);
        mBmp = Bitmap.createBitmap(500, 500, Bitmap.Config.ARGB_8888);
        mBmpCanvas = new Canvas(mBmp);
    }
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        mPaint.setTextSize(50);
        mBmpCanvas.drawText("欢迎光临", 0, 100, mPaint);
        // canvas.drawBitmap(mBmp, 0, 0, mPaint);
    }
}

运行这段代码后会发现，结果是一片空白，我们写的字去哪儿了？在onDraw()函数中，我们只是将文字写在了mBmpCanvas上，也就是我们新建的mBmp图片上，而最终没有将图片画在画布上。因为文字被写在了图片上，而画布上却没有任何内容，所以结果是一片空白。如果将注释掉的最后一句打开，即可将图片画在画布上，在视图上就会显示文字了。
方法三：调用SurfaceHolder.lockCanvas()函数

在使用SurfaceView时，当调用SurfaceHolder.lockCanvas()函数时，也会创建Canvas对象，有关SurfaceView知识在下一章有讲解。

二、图层与画布

前面讲过Canvas的save()和restore()函数，除这两函数以外，还有其他一些函数用来保存和恢复画布状态。

saveLayer()函数：

/**
 * 保存指定矩形区域的Canvas内容
 */
public int saveLayer(RectF bounds, Paint paint, int saveFlags)
public int saveLayer(float left, float top, float right, float bottom, Paint paint, int saveFlags)
● bounds：要保存的区域所对应的矩形对象
● saveFlags：取值有ALL_SAVE_FLAG、MATRIX_SAVA_FLAG、CLIP_SAVE_FLAG、HAS_ALPHA_LAYER_SAVE_FLAG、FULL_COLOR_LAYER_SAVE_FLAG、CLIP_TO_LAYER_SAVE_FLAG，其中ALL_SAVE_FLAG表示保存全部内容。

public class CustomView extends View {
    private int width = 400;
    private int height = 400;
    private Bitmap dstBmp;
    private Bitmap srcBmp;
    private Paint mPaint;

    public CustomView(Context context, AttributeSet attrs) {
        super(context, attrs);
        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        srcBmp = makeSrc(width, height);
        dstBmp = makeDst(width, height);
        mPaint = new Paint();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.GREEN);
        int layerID = canvas.saveLayer(0, 0, width * 2, height * 2, mPaint, Canvas.ALL_SAVE_FLAG);
        canvas.drawBitmap(dstBmp, 0, 0, mPaint);
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN)); // 算法：[Sa*Da, Sc*Da]
        canvas.drawBitmap(srcBmp, width / 2, height / 2, mPaint);
        mPaint.setXfermode(null);
        canvas.restoreToCount(layerID);
    }

    //创建一张圆形图片
    private Bitmap makeDst(int w, int h) {
        Bitmap bm = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        Canvas C = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);
        p.setColor(0xFFFFCC44);
        C.drawOval(new RectF(0, 0, w, h), p);
        return bm;
    }

    //创建一张矩形图片
    private Bitmap makeSrc(int w, int h) {
        Bitmap bm = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        Canvas c = new Canvas(bm);
        Paint p = new Paint(Paint.ANTI_ALIAS_FLAG);
        p.setColor(0xFF66AAFF);
        c.drawRect(0, 0, w, h, p);
        return bm;
    }
}

显示正常。但如果把saveLayer()函数去掉，则会怎样？

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.GREEN);
        // int layerID = canvas.saveLayer(0, 0, width * 2, height * 2, mPaint, Canvas.ALL_SAVE_FLAG);
        canvas.drawBitmap(dstBmp, 0, 0, mPaint);
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN)); // 算法：[Sa*Da, Sc*Da]
        canvas.drawBitmap(srcBmp, width / 2, height / 2, mPaint);
        mPaint.setXfermode(null);
        // canvas.restoreToCount(layerID);
    }

这时源图像矩形怎么全部显示出来了？

1.调用saveLayer()函数时的绘图流程

在调用saveLayer()函数时，会生成一块全新的画布(Bitmap)，这块画布的大小就是我们指定的所要保存区域的大小。新生成的画布是全透明的，在调用savaLayer()函数后所有的绘图操作都是在这块画布上进行的。

在利用Xfermode画源图像时，会把之前画布上所有的内容都作为目标图像；而在调用saveLayer()函数新生成的画布上，只有dstBmp对应的圆形。所以，在Mode.SRC_IN模式下，除与圆形相交之外的位置都是空白像素。

对于Xfermode而言，在绘图完成之后，会把调用saveLayer()函数所生成的透明画布覆盖在原来的画布上面，以形成最终的显示结果。

此时的Xfermode的合成过程如下图所示。

中间的透明画布就是调用saveLayer()函数自动生成的，最上方的透明图层是调用drawBitmap()函数生成的。

每次调用canvas.drawXXX系列函数，都会生成一个透明图层专门绘制这个图形，而每次生成的图层都会叠加到最近的画布上。

因为在这里对源图像(矩形)应用了Xfermode算法，所以在叠加到就近的调用saveLayer()函数生成的画布上时，会进行计算。在新建的画布上绘制完成以后，整体覆盖在原始画布上显示出来。

正是因为在使用Xfermode计算时，目标图像是绘制在新建的透明画布上的，所以除圆形以外的区域全部是透明像素，最终的显示结果是正确的。

2.没有saveLayer()函数时的绘图流程

在去掉saveLayer()函数后，就不会新建画布了。当然，所有的绘图操作都会在原始画布上进行。

由于先把整块画布染成了绿色，再画一个圆形，所以在应用Xfermode来画源图像时，在目标画布上是没有透明像素的。所以，当矩形与其相交时，就是直接与原始画布上的所有图像进行计算的。结果也就是那样的。

结论：调用saveLayer()函数会创建一块全新的透明画布，大小与指定的区域大小一致，其后的绘图操作都放在这块画布上进行。在绘制结束后，会直接覆盖在原始画布上显示。

画布与图层：

画布(Bitmap)、图层(Layer)、Canvas，这三者之间的关系：

● 图层(Layer)：每次调用canvas.drawXXX系列函数，都会生成一个透明图层专门来绘制这个图形，比如前面在绘制矩形时的透明图层就是这个概念。
● 画布(Bitmap)：每块画布都是一个Bitmap，所有的图像都是画在这个Bitmap上的。我们知道，每次调用canvas.drawXXX系列函数，都会生成一个专用的透明图层来绘制这个图形，绘制完成以后，就覆盖在画布上。所以，如果我们连续调用5个draw函数，就会生成5个透明图层，画完之后依次覆盖在画布上显示。画布有两种：一种是View的原始画布，是通过onDraw(Canvas canvas)函数传入的，参数中的canvas对应的是View的原始画布，控件的背景就是画在这块画布上的；另一种是人造画布，通过saveLayer()、newCanvas(bitmap)等函数来人为地新建一块画布。尤其是saveLayer()函数，一旦调用saveLayer()函数新建一块画布，以后所有draw函数所画的图像都是画在这块画布上的，只有在调用restore()、resoreToCount()函数以后，才会返回到原始画布上进行绘制。
● Canvas：Canvas是画布的表现形式，我们所要绘制的任何东西都是利用Canvas来实现的。在代码中，Canvas的生成方式只有一种——new Canvas(bitmap)，即只能通过Bitmap生成，无论是原始画布还是人造画布，所有的画布最后都是通过Canvas画到Bitmap上的。可以把Canvas理解成绘图的工具，利用它所封装的绘图函数来绘图，而所要绘制的内容最后是画在Bitmap上的。所以，如果我们利用Canvas.clipXXX系列函数将画布进行裁剪，其实就是把它对应的Bitmap进行裁剪，与之对应的结果是以后再利用Canvas绘图的区域会减小。

saveLayer()和saveLayerAlpha()函数的用法：

1.saveLayer()函数的用法

saveLayer()函数会新建一块画布(Bitmap)，后续的所有操作都是在这块画布上进行的。

使用saveLayer()函数注意事项：

（1）saveLayer()函数后的所有动作都只对新建画布有效。

public class SaveLayerUseExample extends View {
	private Paint mPaint;
	private Bitmap mBitmap;
	public SaveLayerUseExample(Context context, AttributeSet attrs) {
		super(context, attrs);
		mPaint = new Paint();
		mPaint.setColor(Color.RED);
		mBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.dog);
	}
	@Override
	protected void onDraw(Canvas canvas) {
		super.onDraw(canvas);
		canvas.drawBitmap(mBitmap, 0, 0, mPaint);
		int layerID = canvas.saveLayer(0, 0, getWidth(), getHeight() ,mPaint,Canvas.ALL SAVE FLAG);
		canvas.skew(1.732f, 0);// 将新建图层水平倾斜60°（tan60°=√3）
		canvas.drawRect(0, 0, 150, 160, mPaint);
		canvas.restoreToCount(layerID);
	}
}

/**
 * @params sx 将画布在x方向上倾斜相应的角度，sx倾斜角度的tan值，其实就是将y逆时针旋转相应的角度
 * @params sy 将画布在y方向上倾斜相应的角度，sx倾斜角度的tan值，其实就是将x顺时针旋转相应的角度
 */
public void skew(float sx, float sy)

在onDraw()函数中，我们先在View的原始画布上画上了小狗图像，然后利用saveLayer()函数新建了一个图层，接着利用canvas.skew()函数将新建的图层水平斜切60°，所以之后画的矩形(0,0,150,160)就是倾斜的。
而正是由于在新建画布后的各种操作都是针对新建画布进行的，所以不会对以前的画布产生影响。从效果图中也可以明显看出，将画布水平倾斜60°只影响了saveLayer()函数的新建画布，并没有对原始画布产生影响。

（2）通过Rect指定的矩形大小就是新建的画布大小。

@Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        Bitmap mBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.dog);
        Paint mPaint = new Paint();
        // 如果指定drawBitmap的第二个参数Rect对象，则是截取mBitmap部分填充到目标Rect区域
        canvas.drawBitmap(mBitmap, null, new Rect(0, 0, 700, 600), mPaint);
        int layerID = canvas.saveLayer(0, 0, 200, 200, mPaint, Canvas.ALL_SAVE_FLAG);
        canvas.drawColor(Color.GRAY);
        canvas.restoreToCount(layerID);
    }

在绘图时，我们先把小狗图像绘制在原始画布上，然后新建一个大小为(0,0,200,200)的透明画布，并将画布填充为灰色。由于画布大小只有(0,0,200,200)，所以从效果图中可以看出，也只有这一小部分区域被填充为灰色。

可能会想，为了避免画布太小而出现问题，每次新建一块屏幕大小的画布不就好了？

这样做虽然不会出现问题，但屏幕大小的画布需要多少存储空间呢？按一个像素需要 8bit 存储空间算，分辨率为1024像素×768像素的机器，所占用的存储空间就是1024x768×8=6.2MB。所以我们在使用saveLayer()函数新建画布时，一定要选择适当的大小，否则你的APP很可能OOM（Out Of Memory，内存溢出）。

2.saveLayerAlpha()函数的用法

public int saveLayerAlpha(RectF bounds, int alpha, int saveFlags)
public int saveLayerAlpha(float left, float top, float right, float bottom, int alpha, int saveFlags)

相比于saveLayer()函数就是多了一个透明度参数，alpha取值0~255，可以用十六进制0xAA表示。这样创建的画布具有透明度。

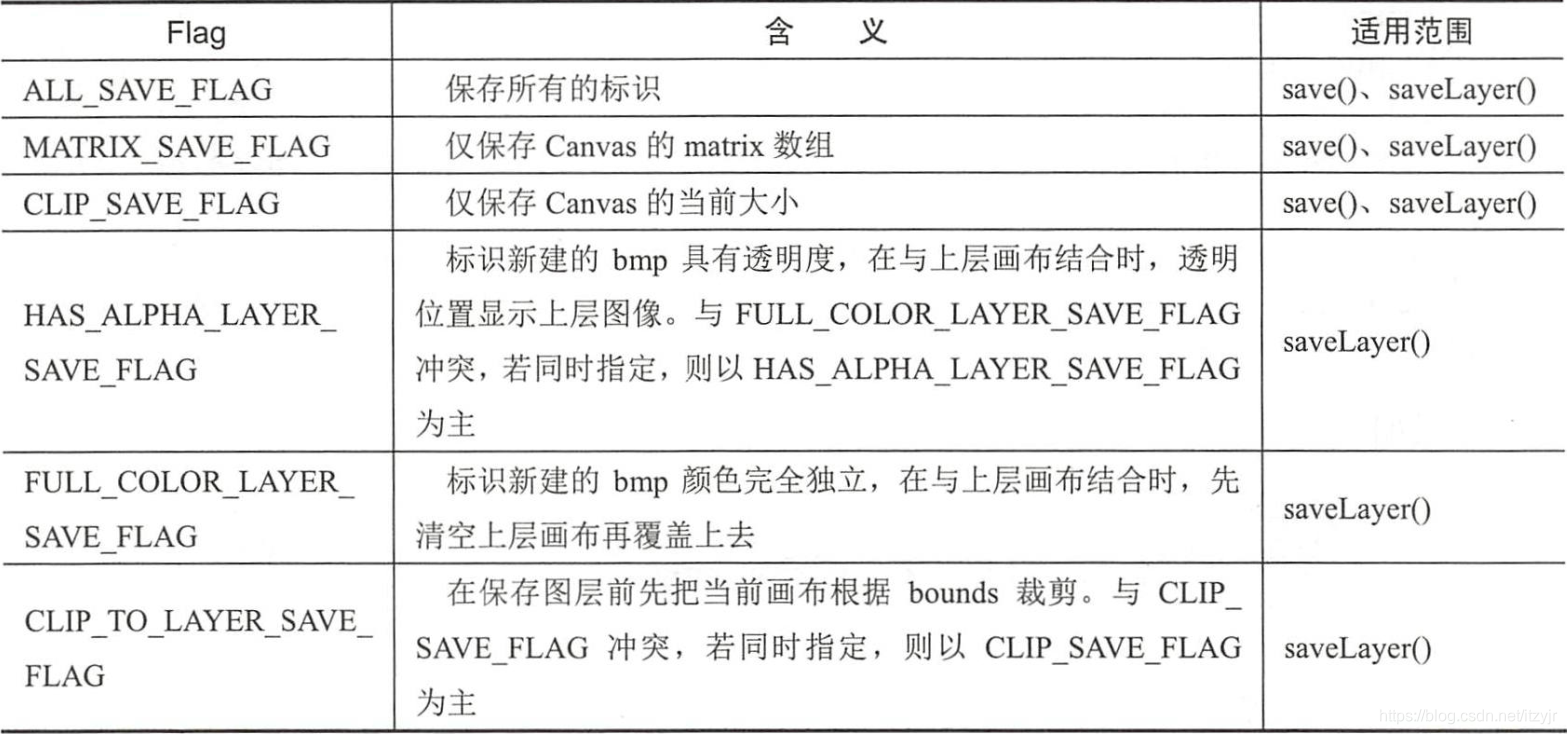

三、Flag的具体含义

在Canvas中有如下几个save系列函数：

public int save()
public int save(int saveFlags)
public int saveLayer(RectF bounds, Paint paint, int saveFlags)
public int saveLayerAlpha(RectF bounds, Paint paint, int saveFlags)

先考虑一下：如果让我们保存一块画布的状态，以便恢复，则需要保存哪些内容呢？
第一个是位置信息，第二个是大小信息，好像除此之外也没什么了。位置信息对应的是MATIX_SAVE_FLAG，大小信息对应的是 CLIP_SAVE_FLAG，这是save()和saveLayer()函数所公用的标识。而saveLayer()函数专用的三个标识用于指定saveLayer()函数新建的画布具有哪种特性，而不是保存画布的范畴。

事实上，在API 26，即Android8.0开始，FLAG就只有一个了，并且还是默认值。

Android Canvas

官方原文：

Generally ALL_SAVE_FLAG is recommended for performance reasons. Value is either 0 or ALL_SAVE_FLAG.

As of API Level API level android.os.Build.VERSION_CODES.P Build.VERSION_CODES.P the only valid saveFlags is ALL_SAVE_FLAG. All other flags are ignored.

即，save()/saveLayer()/saveLayerAlpha()从Android8.0开始，已经不带有最后一个参数:int saveFlags了。连官方文档里面都已经没有带参的save()方法了。而且到了Android9.0唯有ALL_SAVE_FLAG是有效的，其他的都将被忽略。

所以，这里不去讲解其他的_SAVE_FLAG了。

canvas.translate（平移）、canvas.rotate（旋转）、canvas.scale（缩放）、canvas.skew（扭曲）其实都是利用位置矩阵Matrix实现的，可利用save()、restore()保存状态。

save()函数与saveLayer()函数的区别在于：saveLayer()函数会新建一块画布，而save()函数不会新建画布。

save()用来保存Canvas的状态,save()方法之后的代码，可以调用Canvas的平移、放缩、旋转、裁剪等操作。

restore()用来恢复Canvas之前保存的状态(可以想成是保存坐标轴的状态),防止save()方法代码之后对Canvas执行的操作，继续对后续的绘制会产生影响，通过该方法可以避免连带的影响。

public class MATRIX_SAVE_FLAG_View extends View {
    private Paint mPaint;
    public MATRIX_SAVE_FLAG_View(Context context, AttributeSet attrs) {
        super(context, attrs);
        setLayerType(LAYER_TYPE_SOFTWARE ,null);
        mPaint = new Paint();
        mPaint.setColor(Color.GRAY);
    }
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.save();
        canvas.rotate(40);
        canvas.drawRect(l00, 0, 200, 100, mPaint);
        canvas.restore();
        mPaint.setColor(Color.BLACK);
        canvas.drawRect(l00, 0, 200, 100, mPaint);
    }
}

先调用canvas.save()函数将Canvas的所有标识都保存起来（当然包括位置矩阵）；然后将画布旋转 40°，画一个灰色矩形；接着调用canvas.restore()函数将画布恢复；最后在同一个位置画一个黑色矩形。

可分为4步：

➀canvas.save()保存了当前画布的所有状态，特别是坐标轴状态这个位置矩阵，状态命名为statusOrigin。

➁对canvas进行平移、旋转、缩放、扭曲等操作。

➂canvas.restore()让画布回到了当初save()时的状态:statusOrign。要注意在恢复画布状态之前，在画布上所绘制的所有一切是仍存在的！

➃画布在状态:statusOrign上进行系列操作。

四、恢复画布

恢复画布有两个函数：restore()与restoreToCount()

restore()：把回退栈中的最上层画布状态出栈，恢复画布状态。

restoreToCount(int count)：

在save()、saveLayer()、saveLayerAlpha()函数保存画布后，都会返回一个ID值，这个ID值表示当前保存的画布信息的栈层索引（从0开始）。比如，保存在第三层，则返回2。

public void restoreToCount(int saveCount);

它表示一直退栈，直到把指定索引的画布信息退出来，之后的栈最上层的画布信息将作为最新的画布。

public class CustomView extends View {
    private Paint mPaint;

    public CustomView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint();
        mPaint.setColor(Color.RED);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        int id1 = canvas.save();
        canvas.clipRect(0, 0, 600, 600);
        canvas.drawColor(Color.RED);
        Log.d("TAG", "count:" + canvas.getSaveCount() + "  id1:" + id1);

        int id2 = canvas.saveLayer(0, 0, getWidth(), getHeight(), mPaint, Canvas.ALL_SAVE_FLAG);
        canvas.clipRect(100, 100, 500, 500);
        canvas.drawColor(Color.GREEN);
        Log.d("TAG", "count:" + canvas.getSaveCount() + "  id2:" + id2);

        int id3 = canvas.saveLayerAlpha(0, 0, getWidth(), getHeight(), 0xf0, Canvas.ALL_SAVE_FLAG);
        canvas.clipRect(200, 200, 400, 400);
        canvas.drawColor(Color.YELLOW);
        Log.d("TAG", "count:" + canvas.getSaveCount() + "  id3:" + id3);

        int id4 = canvas.save();
        canvas.clipRect(250, 250, 350, 350);
        canvas.drawColor(Color.BLUE);
        Log.d("TAG", "count:" + canvas.getSaveCount() + "  id4:" + id4);

        // canvas.restoreToCount(id3);
        // canvas.drawColor(Color.GRAY);
        // Log.d(TAG,"count:"+canvas.getSaveCount());
    }
}

打印日志：

D/TAG: count:2  id1:1
D/TAG: count:3  id2:2
D/TAG: count:4  id3:3
D/TAG: count:5  id4:4

解注释最后三行代码运行。

D/TAG: count:2  id1:1
D/TAG: count:3  id2:2
D/TAG: count:4  id3:3
D/TAG: count:5  id4:4
D/TAG: count:3

从代码和日志可以看出，在调用canvas.restoreToCount(id3)函数后，将恢复到生成id3之前的画布状态，id3之前的画布状态就是(100,100,500,500)。

restore()与restoreToCount(int count)的关系：

这两个函数针对的是同一个栈，所以完全可以通用。不同的是，restore()函数默认将栈顶内容退出还原画布；而restoreToCount(int count)函数则一直退栈，直到把指定索引的画布信息退出来，之后的栈最上层的画布信息将作为最新的画布(即成为当前画布)。

结论：

（1）restore()的含义是把回退栈中的最上层画布状态出栈，恢复画布状态。restoreToCount(int count)的含义是一直退栈，直到把指定索引的画布信息退出来，将此之前的所有动作都恢复。
（2）无论哪种save函数、哪个Flag，保存画布时使用的都是同一个栈。
（3）restore()与restoreToCount(int count)针对的是同一个栈，所以完全可以通用。
