cpu / CS 和 IP

一、什么是 CS 和 IP

CS 和 IP 是 8086 CPU 中两个关键的寄存器，它们指示了 CPU 当前要读取指令的地址。

CS：代码段寄存器；

IP : 指令指针寄存器。

在 8086 机中，任意时刻，CPU 将 CS:IP 指向的内容当作指令来执行。

二、CPU 读取、执行指令的流程图

下面是 8086 CPU 读取、执行一条指令的过程：(下面图中：控制输入输出电路到控制器不存在数据线，我画错啦)

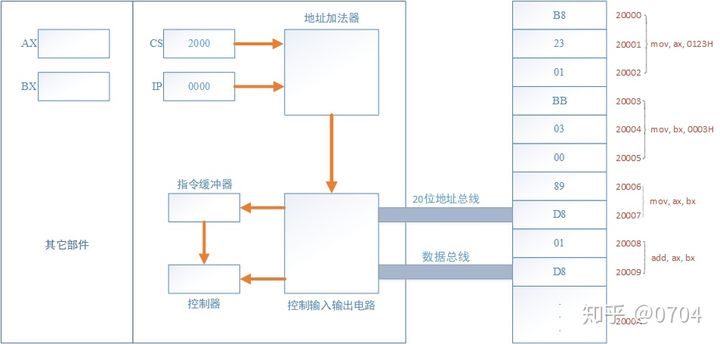

图1 : 初始状态（CS : 2000，IP : 0000，CPU 将要去 2000H x 16 + 0000H 的地址读取指令）

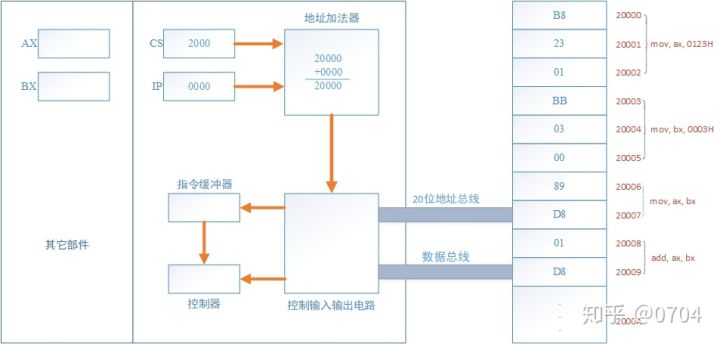

图2 : CS、IP 的内容送到地址加法器（地址加法器完成：物理地址 = 段地址 x 16 + 偏移地址 ）

图3 : 地址加法器将物理地址送入到输入输出控制电路

图4 : 控制输入输出电路将物理地址 20000H 送上地址总线

图5 : 从内存单元 20000H 开始存放的机器指令 B8 23 01 通过数据总线被送入 CPU

注：在 CPU 向内存读取内容之前（这里的内容是：指令），会通过控制总线发出内存读取命令，“告诉”内存，我要开始读内容了，请你（内存）准备好。

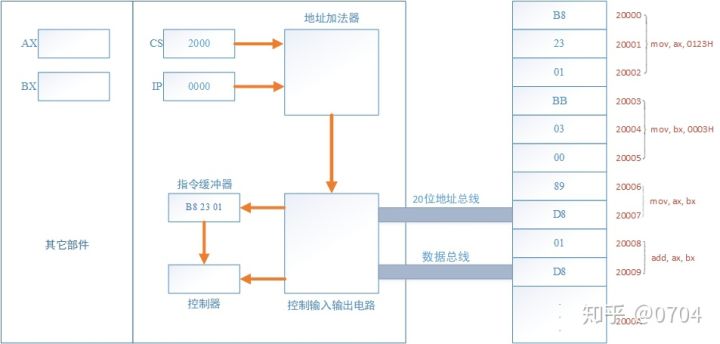

图6 : 输入输出控制电路将 指令 B8 23 01 送到指令缓冲器

图7 : IP 的地址自动增加（当前读取的指令长度为 3 个Byte，所以 加 3，此时 CS : IP 指向 2000 : 0003）

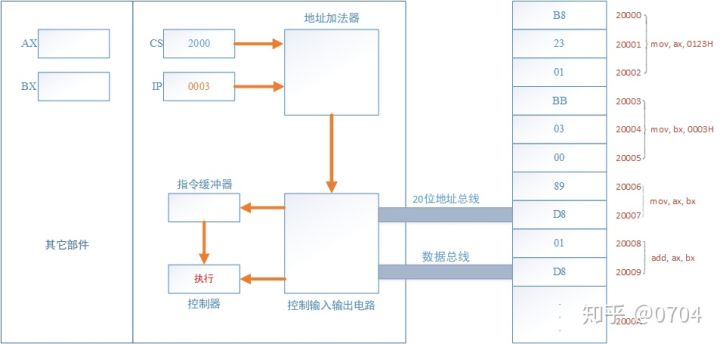

图8 : 控制器执行指令 B8 23 01（即 : mov ax, 0123H）

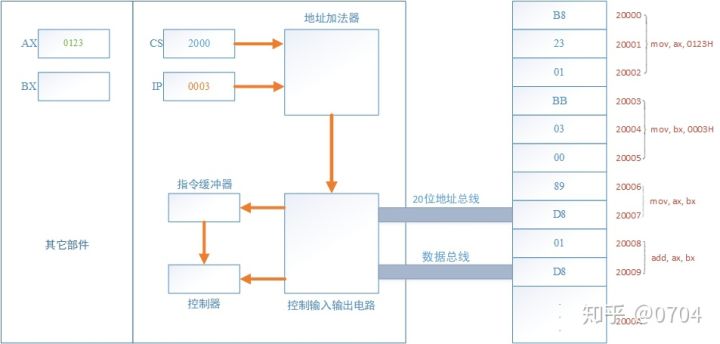

图9：指令 B8 23 01 被执行后，AX 中内容为 0123H

之后：CPU 将会从 内存单元 2000：0003 读取指令，依次循环上面的步骤。

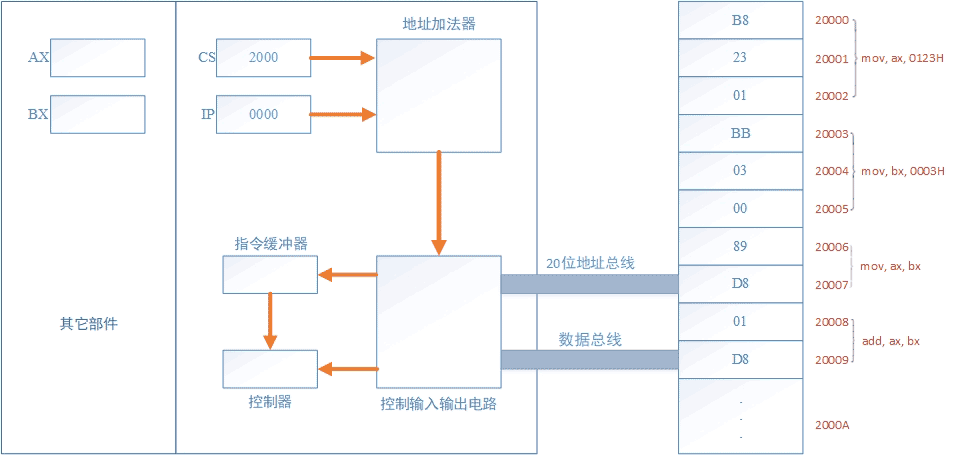

下面是一张 CPU 读取指令的动态图。

三、总结

1、CPU 从 CS : IP 指向的地址读取指令，读取的指令进入到指令缓冲器中；

2、IP = IP + 所读取的指令长度，从而指向下一条指令；

3、执行指令。转到步骤 1 ，重复这个过程。
