引言：物联网远程控制基础

远程控制是物联网应用的基础功能之一，通过ESP32实现PC远程控制LED灯不仅是一个经典入门项目，更是理解网络通信、嵌入式开发和物联网交互的绝佳实践。本文将详细介绍如何通过WiFi和UDP协议，从零开始构建一个稳定可靠的远程控制系统。

项目概述：系统架构与工作原理

整体设计思路

本项目采用客户端-服务器架构，通过UDP协议实现PC与ESP32之间的通信：

ESP32连接到指定WiFi网络
启动UDP服务并监听指定端口
PC通过网络调试助手发送控制指令
ESP32接收指令并控制LED灯开关

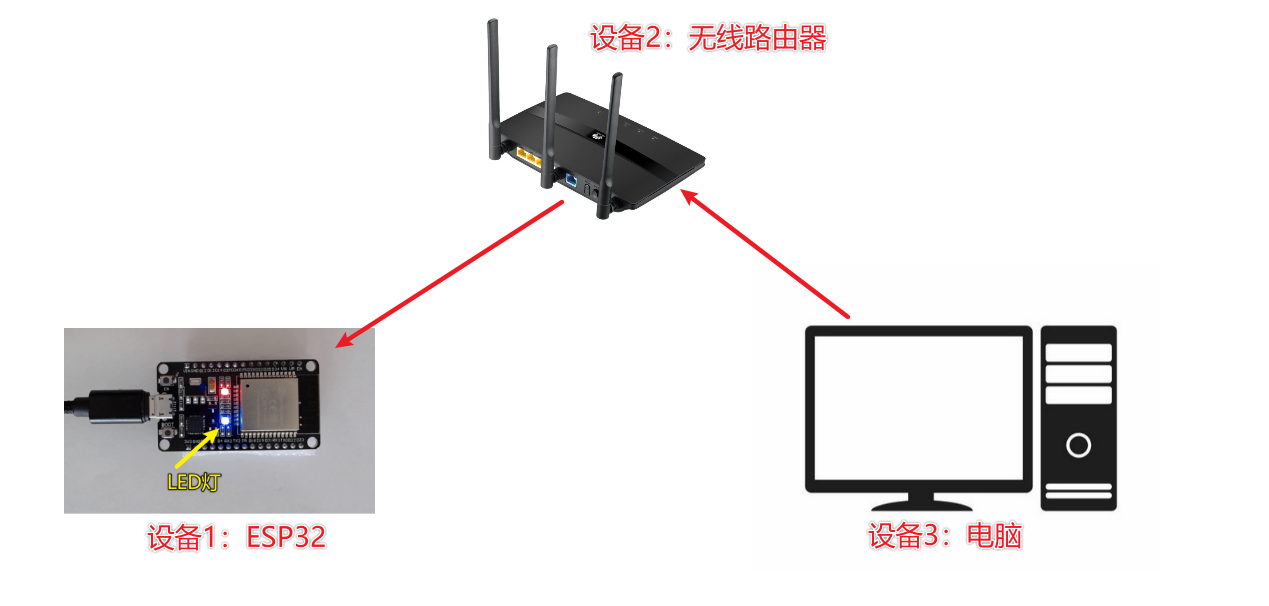

系统整体架构图

核心技术点

WiFi连接：ESP32作为Station模式连接现有WiFi网络
UDP通信：无连接的用户数据报协议，适合简单控制指令传输
GPIO控制：通过数字输出引脚控制LED灯状态
网络调试：使用网络助手工具发送测试指令

硬件准备与环境搭建

所需组件

ESP32开发板（任意型号均可）
5mm LED灯一个
220Ω限流电阻一个
杜邦线若干
USB数据线一根
计算机一台

电路连接

将LED灯连接到ESP32的GPIO2引脚（板载LED通常已连接到此引脚，可直接使用）：

LED正极 → GPIO2
LED负极 → 220Ω电阻 → GND

开发环境

Python 3.7+
Thonny IDE或ESP-IDF
网络调试助手（如Packet Sender、网络调试助手等）

完整代码实现

代码结构解析

整个项目代码分为四个主要部分：WiFi连接、UDP服务启动、LED控制和主循环。

import socket
import time
import network
import machine

def do_connect():
    """连接到WiFi网络"""
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('连接到网络中...')
        # 替换为你的WiFi名称和密码
        wlan.connect('你的WiFi名称', '你的WiFi密码')
        i = 1
        while not wlan.isconnected():
            print(f"正在连接...{i}")
            i += 1
            time.sleep(1)
    print('网络配置:', wlan.ifconfig())
    return wlan.ifconfig()

def start_udp():
    """启动UDP服务并返回套接字"""
    # 创建UDP套接字
    udp_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
    # 绑定到所有网络接口的7788端口
    udp_socket.bind(("0.0.0.0", 7788))
    return udp_socket

def main():
    """主函数"""
    # 1. 连接WiFi
    ip_info = do_connect()
    # 2. 创建UDP套接字
    udp_socket = start_udp()
    # 3. 初始化LED引脚
    led = machine.Pin(2, machine.Pin.OUT)
    print(f"UDP服务已启动，IP: {ip_info[0]}, 端口: 7788")
    print("等待控制指令...")

    # 4. 主循环接收数据
    while True:
        # 接收数据，缓冲区大小1024字节
        recv_data, sender_info = udp_socket.recvfrom(1024)
        print(f"收到来自{sender_info}的消息: {recv_data}")

        # 解码接收到的数据
        try:
            command = recv_data.decode("utf-8").strip().lower()

            # 5. 根据指令控制LED
            if command == "light on":
                led.value(1)
                print("LED已开启")
                # 发送响应
                udp_socket.sendto(b"LED turned on", sender_info)
            elif command == "light off":
                led.value(0)
                print("LED已关闭")
                # 发送响应
                udp_socket.sendto(b"LED turned off", sender_info)
            else:
                print(f"未知指令: {command}")
                udp_socket.sendto(b"Unknown command", sender_info)

        except Exception as e:
            print(f"数据处理错误: {e}")

if __name__ == "__main__":
    main()

关键代码说明

WiFi连接函数：do_connect()负责将ESP32连接到指定WiFi网络，包含连接状态提示和超时处理。
UDP服务函数：start_udp()创建并绑定UDP套接字，监听7788端口的所有网络接口。
主循环：无限循环接收UDP数据包，解析指令并控制LED状态，同时发送响应给客户端。

网络调试助手配置

软件设置步骤

下载并安装网络调试助手（如"网络调试助手"或"Packet Sender"）
配置发送参数：
- 协议类型：UDP
- 远程IP：ESP32的IP地址（运行代码后在串口终端查看）
- 远程端口：7788
- 本地端口：任意未被占用端口
- 发送内容："light on"或"light off"

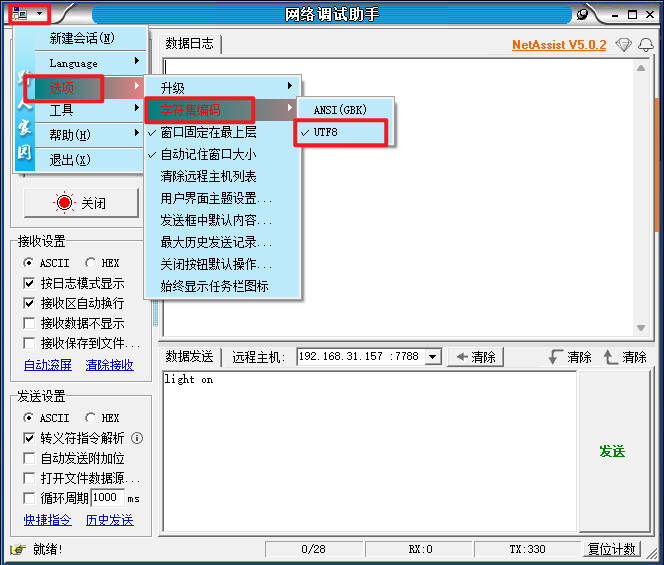

设置字符编码为UTF-8，确保中文不乱码：

网络调试助手配置

运行效果与测试

测试步骤

将代码上传到ESP32开发板
打开串口监视器，观察WiFi连接状态和IP地址
在网络调试助手中输入ESP32的IP地址和端口
发送"light on"指令，LED灯应点亮
发送"light off"指令，LED灯应熄灭

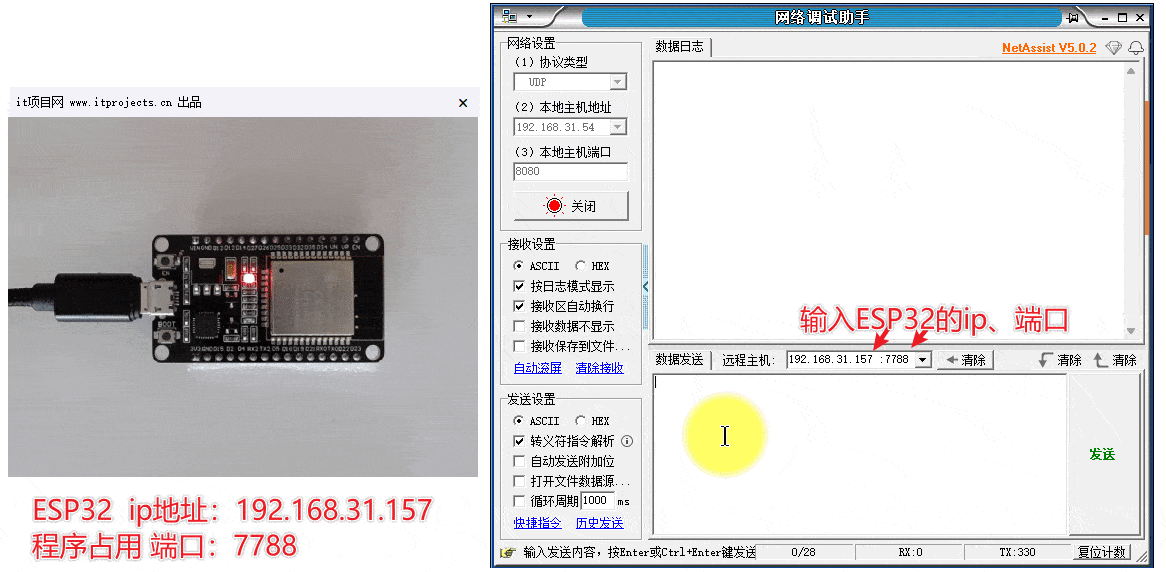

实际运行效果

ESP32远程控制LED效果

常见问题解决

连接问题

WiFi连接失败：
- 检查WiFi名称和密码是否正确
- 确保WiFi使用2.4GHz频段（ESP32通常不支持5GHz）
- 尝试重启路由器和ESP32
UDP无法通信：
- 确认ESP32和PC在同一局域网内
- 检查防火墙是否阻止了UDP端口
- 使用ping命令测试网络连通性

代码问题

中文乱码：确保发送和接收双方都使用UTF-8编码
LED不亮：检查GPIO引脚是否正确，电路连接是否牢固
频繁断开：可能是WiFi信号弱或电源不稳定导致

功能扩展建议

基于此项目，你可以进一步实现以下功能：

多设备控制：修改代码控制多个LED或其他外设（如继电器、舵机等）
Web控制界面：添加HTTP服务器，通过网页按钮控制LED
手机APP控制：开发简单的手机APP发送UDP指令
状态反馈：添加LED状态查询指令
定时控制：实现定时开关灯功能
传感器数据上传：结合传感器采集并上传环境数据

结语

通过本项目，你已经掌握了ESP32的WiFi连接、UDP通信和GPIO控制等核心技能。这个简单的远程控制示例展示了物联网应用的基本原理，是构建更复杂系统的基础。

本文仅介绍了ESP32远程控制的基础实现，更多高级功能和详细讲解请访问原链接获取完整课程：
15节课上手ESP32 - PC远程控制LED灯

希望这个项目能帮助你快速入门ESP32开发，开启你的物联网创新之旅！
