项目概述:打破网络限制的语音通信设备
在物联网应用中,语音传输一直是技术难点。本文介绍的ESP32对讲机项目,通过I2S音频接口和创新的双通信模式设计,实现了低延迟、高稳定性的无线语音传输。无论是在有WiFi网络的家庭环境,还是没有网络的户外场景,这款对讲机都能可靠工作,完美展现了ESP32芯片的强大性能。
核心技术亮点
- 双通信模式:支持UDP广播(需WiFi)和ESP-NOW(无需网络)两种传输方式
- I2S高保真音频:采用专业I2S接口,实现16位44.1kHz音频传输
- 低延迟设计:通过智能缓冲机制将延迟控制在0.5秒内
- 模块化架构:硬件结构清晰,软件可扩展性强
技术原理深度解析
1. 音频传输工作流程
项目采用全I2S音频处理链路,从声音采集到播放的完整流程如下:
[麦克风采集] → [I2S输入] → [数据打包] → [无线传输] → [接收缓冲] → [I2S输出] → [功放播放]
关键技术点:
- 音频数据采用16位PCM格式,采样率44.1kHz
- 为解决网络传输延迟问题,系统设计了动态缓冲机制:
- 接收端先缓存约0.5秒音频数据(约44100字节)
- 缓冲填满后开始播放,有效抵消网络抖动导致的卡顿
- 每包音频数据附带时间戳,用于排序和丢包检测
2. 硬件架构与电路设计

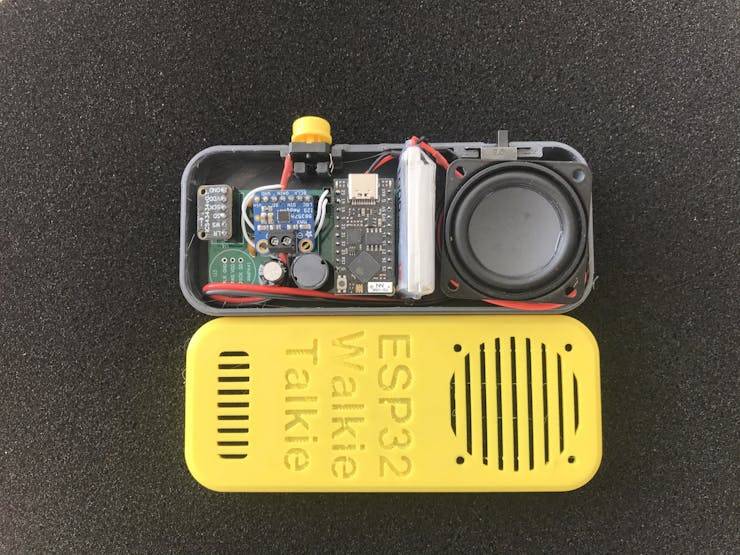

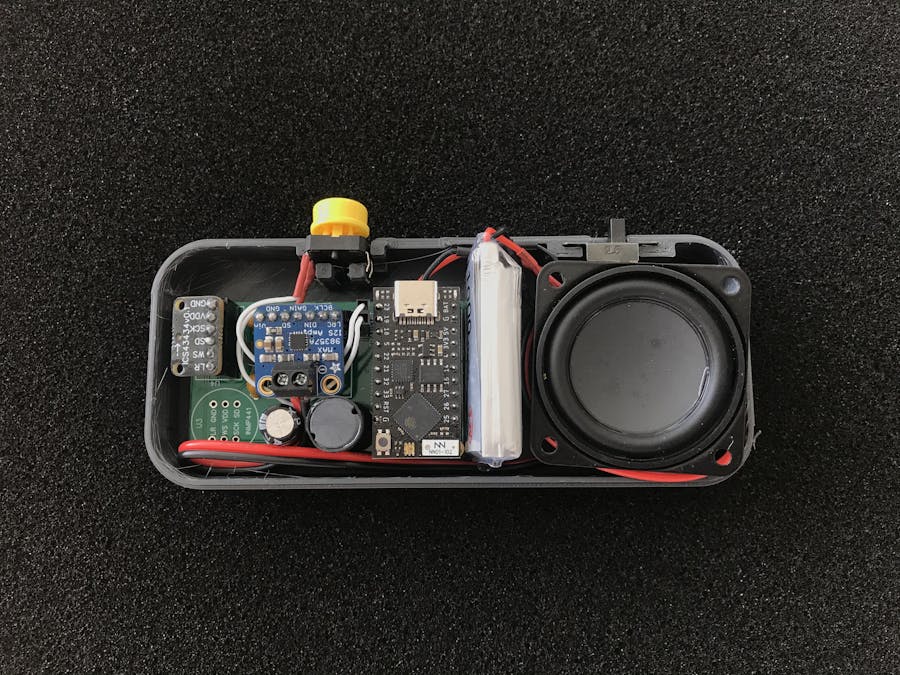

项目硬件采用模块化设计,核心围绕ESP32的I2S接口构建:
核心硬件选型:
模块 | 型号 | 作用 |
---|---|---|
主控 | ESP32-WROOM-32 | 核心控制与无线通信 |
麦克风 | INMP441 I2S | 高灵敏度MEMS麦克风 |
功放 | MAX98357A | 3W D类音频放大器 |
喇叭 | 4Ω 3W | 语音输出 |
电路设计要点:
- I2S接口优势:三线制接口(SCK/WS/SD)简化接线,减少干扰
- 电源优化:独立3.3V LDO为麦克风供电,与数字电路隔离
- 抗干扰设计:麦克风线采用屏蔽线,WiFi天线远离音频电路
- 兼容性:支持面包板快速搭建,无需定制PCB
3. 双通信模式技术对比
项目创新性地实现了两种无线传输方式,可通过代码一键切换:
UDP广播模式
- 工作原理:利用WiFi网络的UDP协议广播音频数据包
- 性能参数:
- 数据包大小:1436字节/包(约90ms音频)
- 传输速率:11包/秒
- 有效距离:室内50米(取决于WiFi信号)
- 优势:部署简单,支持多设备组网
- 局限:依赖WiFi路由器
ESP-NOW模式
- 工作原理:ESP32专用的低功耗点对点通信协议
- 性能参数:
- 数据包大小:250字节/包
- 传输速率:64包/秒
- 有效距离:空旷地带200米
- 优势:无需WiFi网络,延迟更低
- 局限:单包数据量小,通信效率略低
实际应用建议:
- 家庭/办公室场景:优先使用UDP模式,网络稳定性更好
- 户外/野外场景:切换至ESP-NOW模式,摆脱网络依赖
制作指南与材料清单
基础材料准备(核心组件)
类别 | 组件名称 | 数量 | 参考价格 |
---|---|---|---|
核心控制 | ESP32开发板 | 2块 | ¥45/块 |
音频输入 | INMP441麦克风模块 | 2个 | ¥18/个 |
音频输出 | MAX98357A功放板 | 2块 | ¥15/块 |
发声单元 | 4Ω 3W喇叭 | 2个 | ¥8/个 |
电源系统 | 18650电池+充电模块 | 2套 | ¥25/套 |
结构配件 | 3D打印外壳 | 2个 | ¥30/个 |
完整材料清单及PCB设计文件可参考项目原文档:ESP32对讲机 - 项目主页
快速上手步骤
-
硬件组装:
- 将麦克风模块和功放模块通过I2S接口连接到ESP32
- 按电路设计连接电源管理模块
- 固定喇叭和控制按钮
-
固件烧录:
- 安装ESP-IDF开发环境
- 下载项目源码并配置通信模式
- 分别烧录发送端和接收端固件
-
功能测试:
- 短按按钮切换通信模式(UDP/ESP-NOW)
- 长按按钮进行频道扫描
- 测试不同距离下的语音质量
应用场景与扩展方向
典型应用场景
- 家庭内部通信:替代传统对讲机,实现房间间语音通话
- 户外团队活动:登山、露营等无网络环境下的团队联络
- 智能家居语音控制:扩展为语音指令传输器
- 工业设备监控:结合噪声检测,实现设备异常声音报警
进阶功能扩展
基于本项目的硬件平台,可进一步开发:
- 语音加密:添加AES加密算法,保障通信安全
- 多频道切换:通过按键实现16个通信频道选择
- 电池优化:实现低功耗模式,延长续航时间
- 环境监测:增加温湿度传感器,实现数据与语音同步传输
结语:物联网语音通信的新范式
ESP32对讲机项目展示了如何用低成本硬件构建专业级语音通信系统。通过I2S接口的高保真音频处理和创新的双通信模式设计,该项目不仅适合电子爱好者学习,也为物联网设备的语音交互提供了实用参考方案。
如果你对无线音频传输技术感兴趣,不妨从这个项目开始探索:
- 访问项目主页获取完整资料:ESP32对讲机 - 技术文档
让我们一起用技术创新打破通信边界,探索物联网世界的无限可能!
