单片机与上位机通过串口通信--笔记

本文详细介绍了单片机与上位机之间的串口通信,包括通信方式(单工、半双工、全双工)、数据传输方式(串行与并行)、时钟类型(异步与同步)、串口类型(USART、UART)以及协议格式,特别是起始位、数据位、奇偶校验、停止位和波特率的概念。此外,还提到了CH340芯片在USB转串口通信中的作用。

定义

先说什么是串口?
(1)他是一种通信接口,单片机 IO 口上的复用功能,上位机(电脑)和下位机(开发板) 之间的数据传输。
(2)串行接口简称串口,也称串行通信接口或串行通讯接口(通常指 COM 接 口),是采用串行通信方式的扩展接口。
(3)串行接口(Serial Interface)是指数据一 位一位地顺序传送。其特点是通信线路简单,只要一对传输线就可以实现双向 通 信(可以直接利用电话线作为传输线),大大降低了成本,特别适用于远距 离通信,但传送速度较慢。
(4)串口是一种接口标准,它规定了接口的电气标准,没有规定接口插件电缆以及使用的协议。。

通信方式

单工通信:单向传输,只能接受或者发送 例如:收音机 遥控器 广播
半双工通信:同一时间 只能接受或者发送 例如:对讲机
全双工通信:同一时间,既可以接收数据也可以发送数据 例如:手机

数据传输方式

串行通信:数据按位传输,一位一位的传输
并行通信:数据按照多位进行传输,一次发送或者接收多位数据

时钟

异步通信:接收方和发送方使用不同的时钟频率
同步通信:接收方和发送方使用相同的的时钟频率

串口

Usart 全称:Universal Synchronous/Asynchronous Receiver/Transmitter 串行同步/异步收发器
Uart 全称:Universal Asynchronous Receiver/Transmitter 串行异步收发器

协议格式

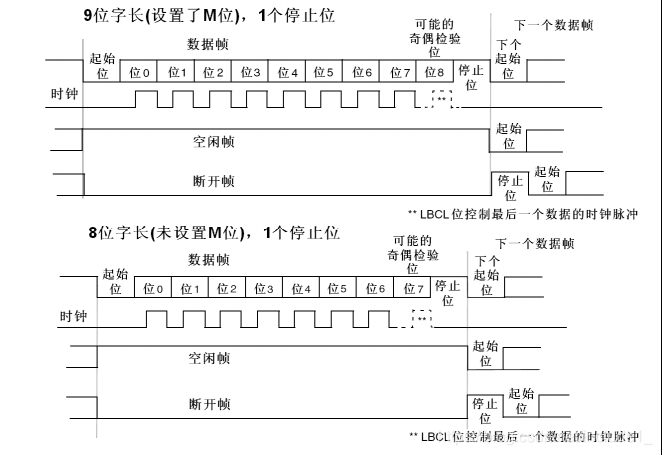

字长描述
(1)起始位:一个字符一个字符地传输,每个字符一位一

<think>好的,我现在要解决的问题是用户询问如何通过51单片机实现上位机的双向通信。用户已经提供了一些之前的回答和相关引用资料,我需要综合这些信息,给出一个清晰且详细的步骤说明。 首先,我需要回顾用户之前的问题和回答。用户之前询问了51单片机可用的上位机型号,推荐了STC-ISP、XCOM等软件,并提到了硬件如CH340、CP2102模块。现在用户进一步询问如何实现双向通信,这涉及到具体的通信协议、代码实现和硬件连接。 根据用户提供的引用资料,特别是引用[1]、[3]、[4]、[5],51单片机串口通信是全双工的,使用SBUF寄存器进行数据收发。引用[1]中的示例是单片机将接收到的数据原样返回,这其实就是双向通信的基础。用户可能需要更详细的步骤,包括硬件连接、软件配置、协议设计等。 接下来,我需要组织回答的结构。首先解释双向通信的基本原理,然后分步骤讲解硬件连接、寄存器配置、数据收发代码、通信协议设计,最后给出测试和优化建议。同时,需要引用相关的资料来支持每个步骤的正确性。 硬件部分,需要提到USB转串口模块(如CH340),电平转换电路(如MAX232),以及确保物理连接正确。软件部分,要配置串口的工作模式、波特率,设置中断允许位,编写中断服务函数处理接收和发送。通信协议方面,可能需要定义数据帧结构,如起始位、数据位、校验位和停止位,或者使用简单的字符协议。 需要注意用户可能的疑问点,比如如何确保数据丢失,如何处理校验,以及如何调试通信问题。根据引用[2],往年的考题可能涉及控制系统,单片机响应PC指令并返回数据,因此需要强调代码的稳定性和协议的可扩展性。 此外,引用[5]提到UART用于调试信息、其他模块通信,这可能提示用户需要代码示例中的发送和接收函数,以及如何集成到实际应用中。需要确保代码示例正确,比如使用TI和RI标志位,以及正确的中断处理流程。 最后,要检查是否覆盖了用户的所有潜在需求,比如是否需要使用特定软件进行测试,如何验证双向通信是否成功,以及常见问题的解决方法,如波特率匹配、数据错误等。同时,参考之前的回答,推荐合适的工具和驱动安装方法,确保用户能够顺利实现通信。</think>### 51单片机上位机双向通信实现方法 51单片机通过**串口(UART)**实现上位机的双向通信,需完成**硬件连接**、**协议配置**和**程序编写**三个核心步骤。以下是具体实现方法: --- #### 一、硬件连接 1. **电平转换** -上位机为PC(RS232电平),需通过**MAX232芯片**或**USB转TTL模块(如CH340)**完成电平转换[^1]。 - **接线示例**: - 51单片机:`TXD → RXD(上位机)`,`RXD → TXD(上位机)` - GND共地 2. **USB转串口模块选择** - 推荐使用**CH340**或**CP2102**模块,需安装对应驱动程序[^1]。 --- #### 二、串口配置(以STC89C52为例) 1. **设置工作模式波特率** - 常用**方式1(8位UART,波特率可变)**,使用定时器1(模式2)生成波特率[^3]。 - **波特率计算**(以9600bps为例): ```c TMOD = 0x20; // 定时器1模式2(自动重装) TH1 = 0xFD; // 波特率9600(晶振11.0592MHz) TL1 = 0xFD; TR1 = 1; // 启动定时器1 SCON = 0x50; // 串口模式1,允许接收 ``` 2. **中断配置** - 启用串口接收中断: ```c ES = 1; // 允许串口中断 EA = 1; // 全局中断开启 ``` --- #### 三、双向通信程序实现 1. **数据发送函数** ```c void UART_SendByte(unsigned char dat) { SBUF = dat; // 数据写入发送缓冲器 while (!TI); // 等待发送完成 TI = 0; // 清除发送中断标志 } ``` 2. **数据接收(中断服务函数)** ```c void UART_ISR() interrupt 4 { if (RI) { // 接收中断触发 RI = 0; // 清除接收标志 unsigned char recv = SBUF; UART_SendByte(recv); // 回传数据(示例) } } ``` 3. **自定义协议(示例)** - **帧格式**:起始符`0xAA` + 数据长度 + 数据 + 校验和[^5] - **校验方法**:累加和校验或CRC8 --- #### 四、上位机交互示例 1. **上位机发送指令** - 发送`0xAA 0x03 0x01 0x02 0x03`(假设校验和为`0x09`) 2. **单片机响应** - 解析指令后返回传感器数据或执行操作 --- #### 五、调试优化 1. **调试工具** - 使用**XCOM**或**STC-ISP**监控收发数据[^1] - **常见问题**: - 波特率匹配 → 检查定时器配置 - 数据乱码 → 确认电平匹配共地 2. **优化方向** - 增加**环形缓冲区**避免数据丢失 - 使用**协议分包**处理长数据(如Modbus RTU) --- ### 典型应用场景 - **工业控制**:PC发送指令调节设备参数,单片机返回状态数据[^2] - **数据采集**:温度传感器数据实时上传至上位机显示[^4] --- ### 相关问题 1. 如何通过校验和提升串口通信的可靠性? 2. 51单片机如何实现多设备串口通信? 3. 串口通信中如何处理大数据量传输? --- **参考文献** [^1]: 51单片机串口通信实验 [^2]: 省赛串口编程案例 [^3]: MCS-51串行通信口原理 [^4]: 单片机PC串口通信笔记 [^5]: UART协议实现
