eNSP 动态路由RIP协议实验

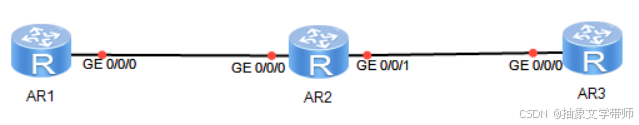

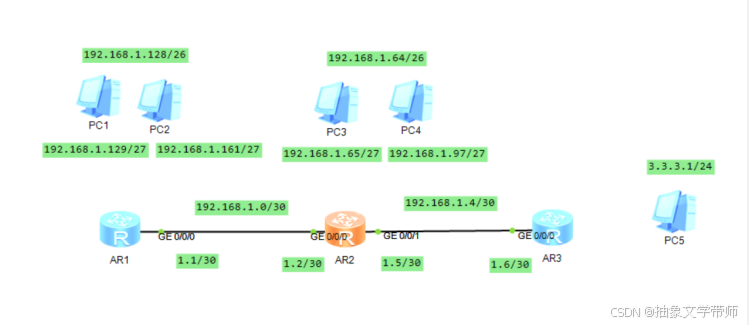

  • 实验拓扑

  • 实验需求

1.R3环回3.3.3.0/24,不宣告此环回;

2.其他网段基于192.168.1.0/24进行划分;

3.R1与R2均存在两个环回;

4.整个网络运行ripv2;

5.全网可达,保证更新安全,减少路由条目

三、实验思路

1、划分IP(划分IP的方式有多种,以下划分方式可做为参考),并给相应设备配置IP地址。

分析:纵观整个网络拓扑(包括环回网段,考虑汇总),网段最终的划分结果写在报告册中

2、配置RIP协议,宣告网段,除R3环回3.3.3.0/24,并测试

  1. 配置到达3.3.3.0/24,下发到达3.3.3.0/24缺省路由,实现全网

4、接口验证,保证更新安全

5、接口汇总,并防环(以R1为例),减少路由条目

四、实验步骤

1、配置IP地址(截各设备配置图片)

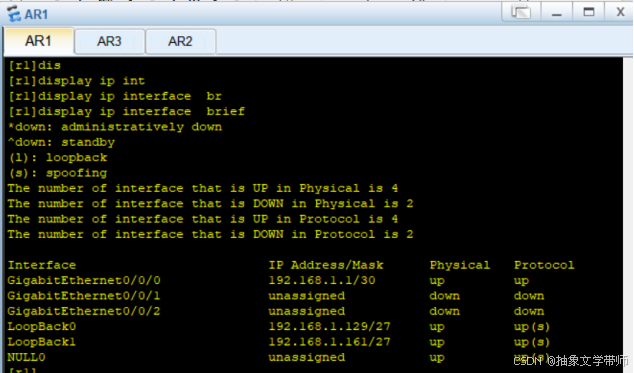

AR1

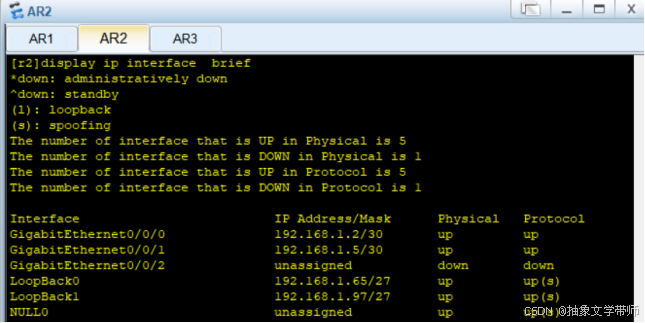

AR2

AR3

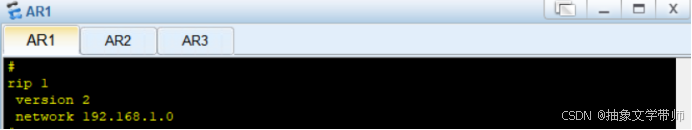

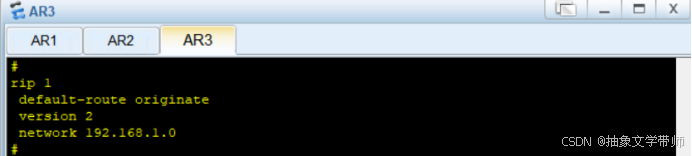

2、配置RIP协议(截各设备配置图片)

AR1

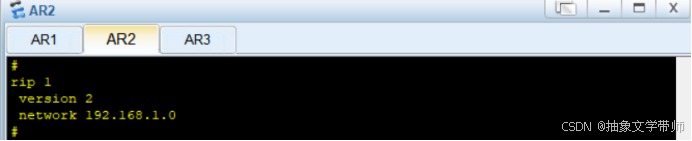

AR2

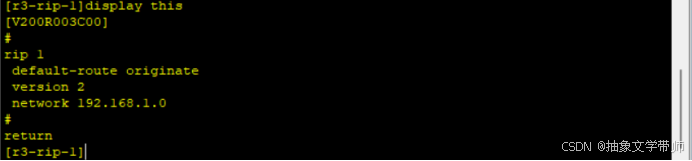

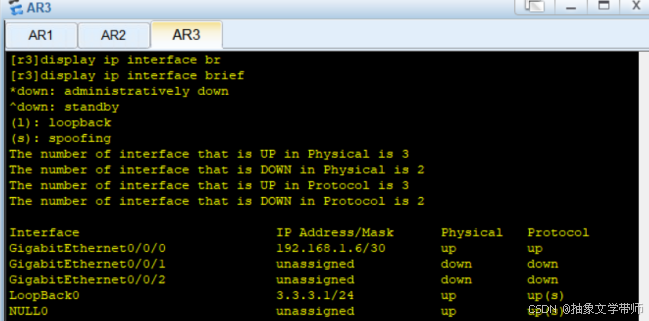

AR3

测试(截连通测试截图、各设备RIP路由表学习截图):

AR1路由表

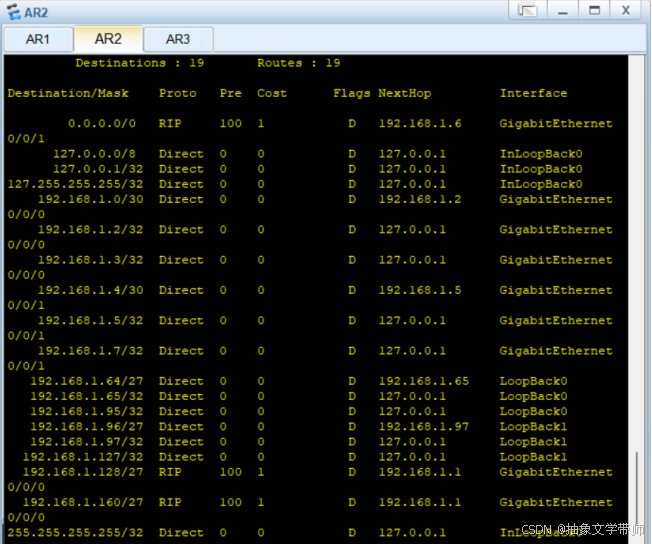

AR2路由表

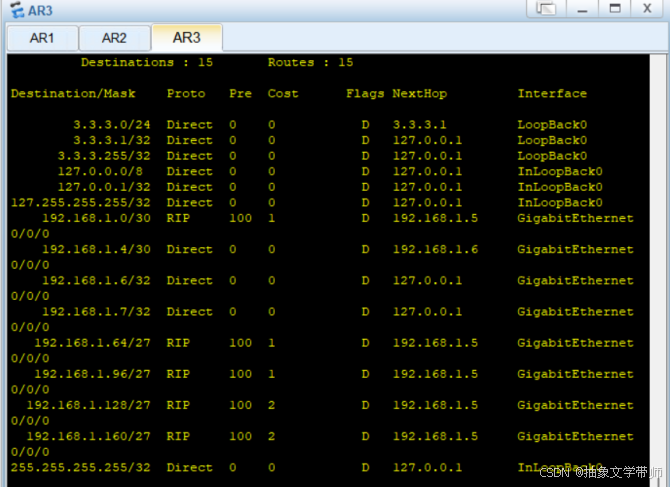

AR3路由表

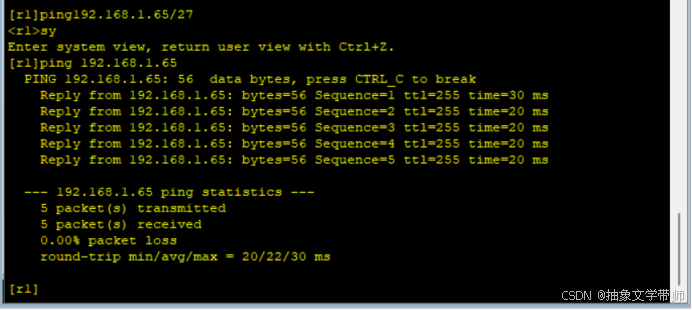

连通测试:AR1 ping 192.168.1.65

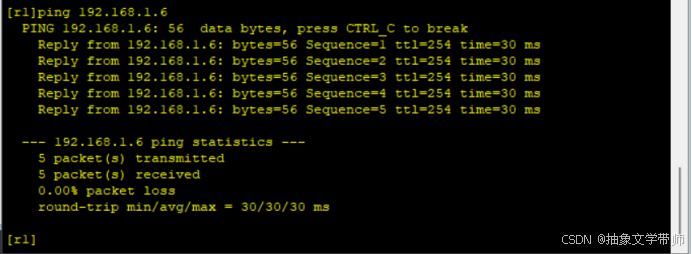

AR1 ping 192.168.1.6

3、配置到达3.3.3.0/24路由,实现全网可达

测试(截连通测试截图)

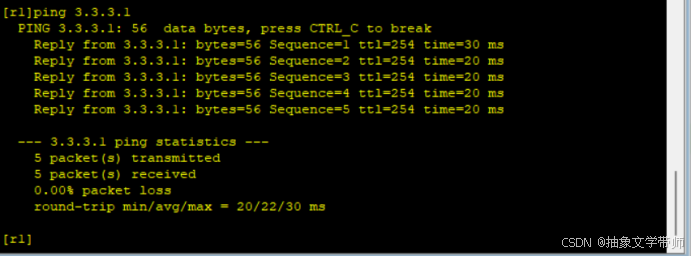

AR1ping 3.3.3.1



4.接口验证配置(截各设备配置图片)

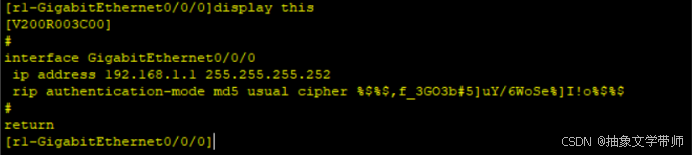

代码:rip authentication-mode md5 usual cipher 123456

AR1 g0/0/0 密码:123456

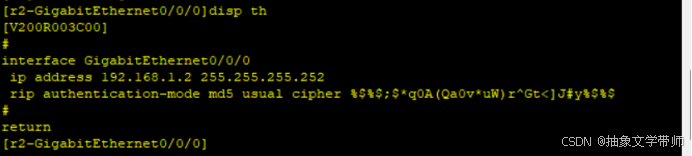

AR2 g0/0/0 密码:123456

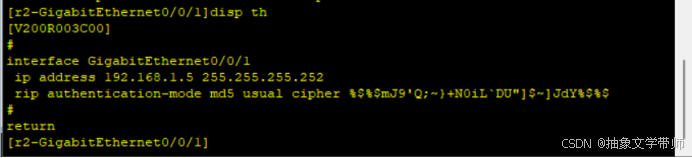

AR2 g0/0/1 密码:1234567

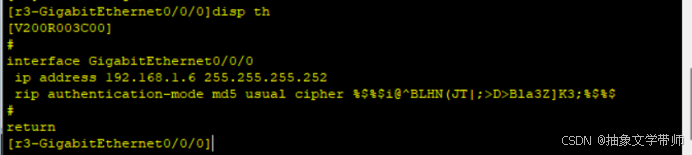

AR3 g0/0/0 密码:1234567

5.接口汇总,并防环(截各设备配置图片)

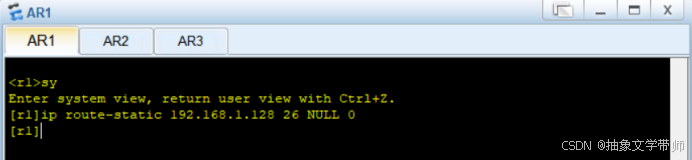

AR1

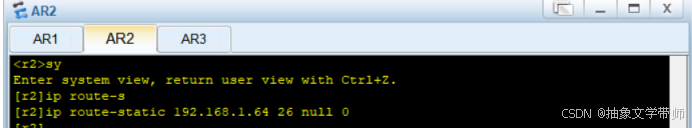

AR2

测试(RIP路由表变化截图)

AR1

AR2

五、实验总结(写实验完成后的总结心得)

巩固加深了对于子网划分与汇总的理解。

### ENSP动态路由协议 RIP 和 OSPF 的配置 #### 动态路由协议概述 动态路由协议用于在网络拓扑发生变化时自动更新路由器之间的路由信息。其中,RIP(Routing Information Protocol)和 OSPF(Open Shortest Path First)是最常用的两种动态路由协议[^1]。 --- #### RIP 协议的配置方法 RIP 是一种基于距离矢量算法的简单动态路由协议,适用于小型网络环境。以下是其基本配置流程: 1. **启用 RIP 协议** 在路由器上进入全局配置模式并启动 RIP 协议。 ```bash [Router] rip ``` 2. **指定版本号** 可选地设定 RIP 版本号,默认为 v1 或 v2。 ```bash [Router-rip] version 2 ``` 3. **导入网段** 将本地直连网段引入到 RIP 路由表中。 ```bash [Router-rip] network <网段地址> ``` (注意:`<网段地址>` 应替换为实际使用的 IP 地址范围) 通过以上步骤即可完成 RIP 基础配置。 --- #### OSPF 协议的配置方法 OSPF 是一种更复杂的链路状态路由协议,适合于大型企业级网络部署。以下是其基础配置过程: 1. **开启 OSPF 进程** 在路由器上创建一个新的 OSPF 实例,并为其分配进程 ID。 ```bash [Router] ospf <进程ID> ``` 2. **定义区域与网段映射关系** 对应每个接口所属的区域编号以及对应的子网掩码进行绑定。 ```bash [Router-ospf-<进程ID>] area <区域号> network <网段地址> <反向掩码> ``` 示例命令如下: ```bash [Router-ospf-100] area 0.0.0.0 network 192.168.1.0 0.0.0.255 ``` 3. **验证配置效果** 完成上述操作之后可以利用 `display ip routing-table` 来确认当前设备上的路由条目是否正常加载[^2][^3]。 --- #### 注意事项 - 配置前需规划好整个网络架构图,明确各节点间互联方式及其对应 IP 划分情况; - 不同厂商生产的硬件可能在具体指令集上有细微差异,请参照官方手册执行相应调整动作; - 如果遇到复杂场景下的多区域划分,则还需要额外考虑虚连接(Virtual Link)等相关高级特性支持问题。 ---
