ENSP NAT地址转换实验，边界路由器配置与远程登录

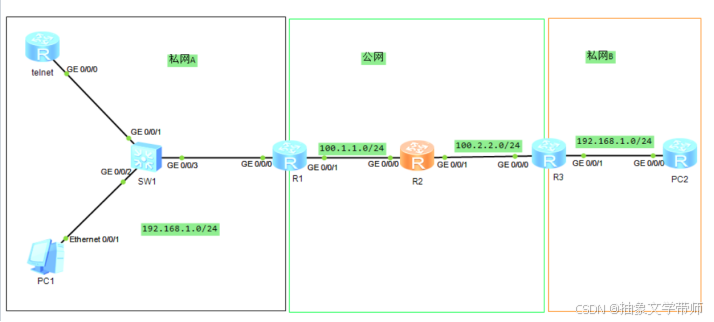

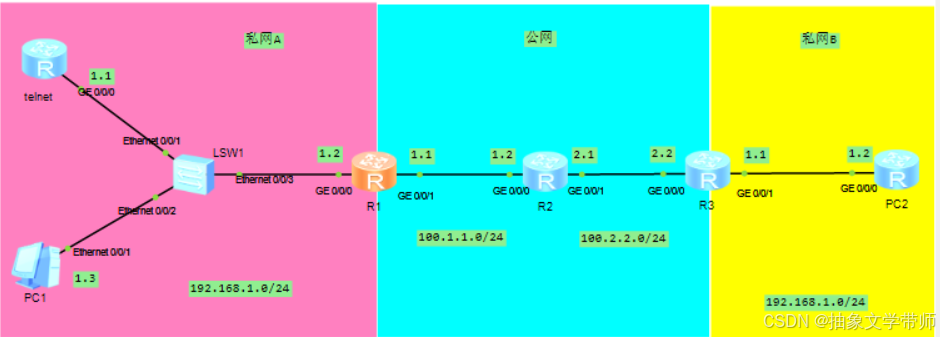

• 实验拓扑

• 实验需求

1.按照图示配置IP地址，公网地址100.1.1.1/24

2.私网A通过NAPT，使R1接入到互联网，私网B通过EASY IP，使R3接入到互联网

3.私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问

三、实验思路

1、配置IP地址部分

2、并配置telnet服务

3、R1和R3作为连接公私网的网络出口设备，在其上配置默认路由指向公网，实现公网互通。

4、私网A通过NAPT，需要配置地址池，但地址池中的地址数量可自行配置，可配置1个地址或者多个，能够使用 R1 的公网地址访问互联网。

5、私网B通过在R3上配置EASY IP访问互联网。

6、私网A配置NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问

三、实验步骤

1、配置IP地址（截各设备配置图片）

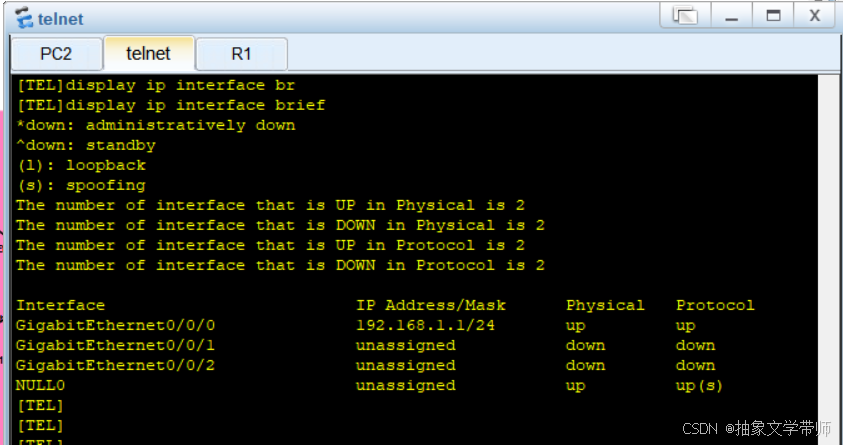

Telnet：

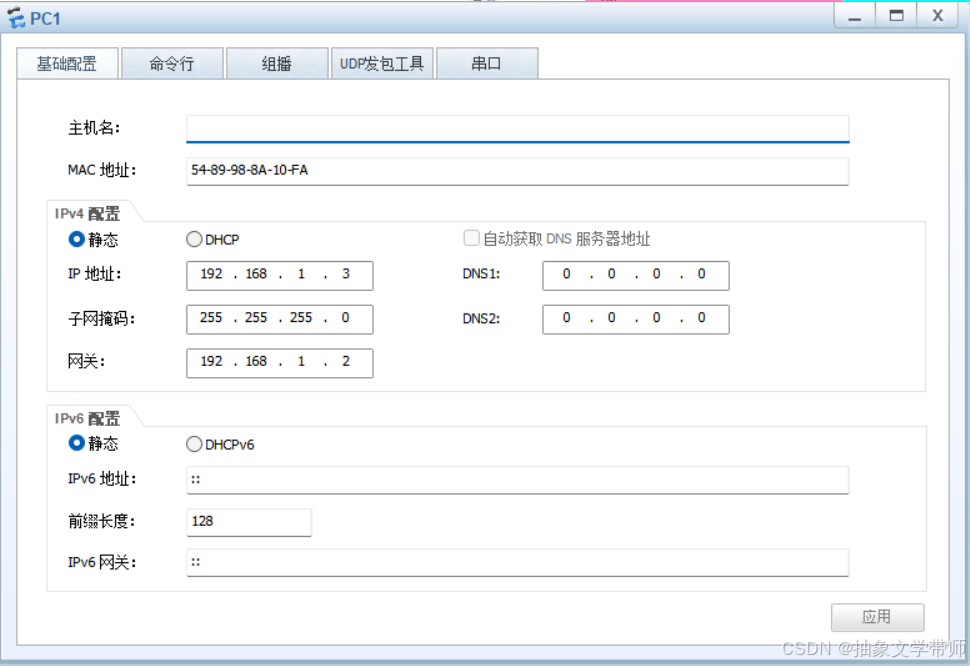

PC1

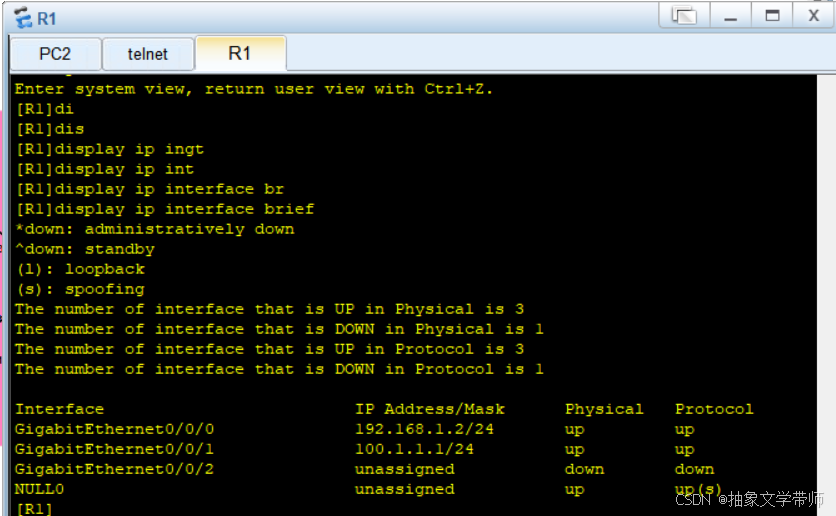

R1

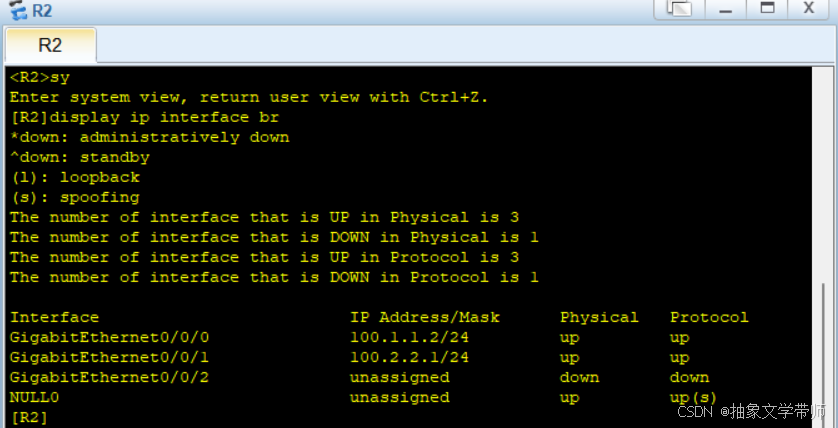

R2

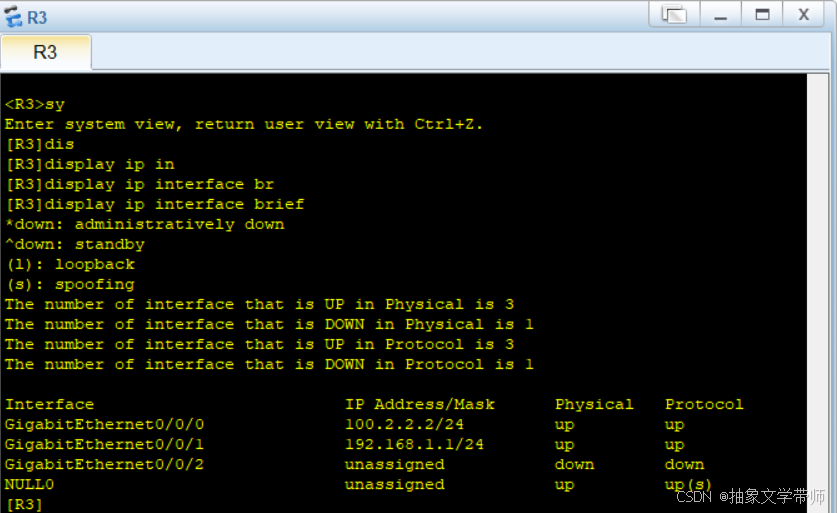

R3

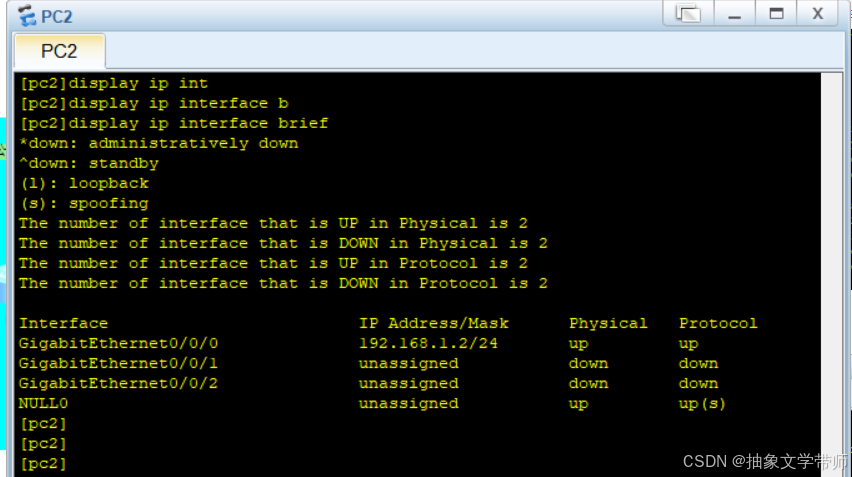

PC2

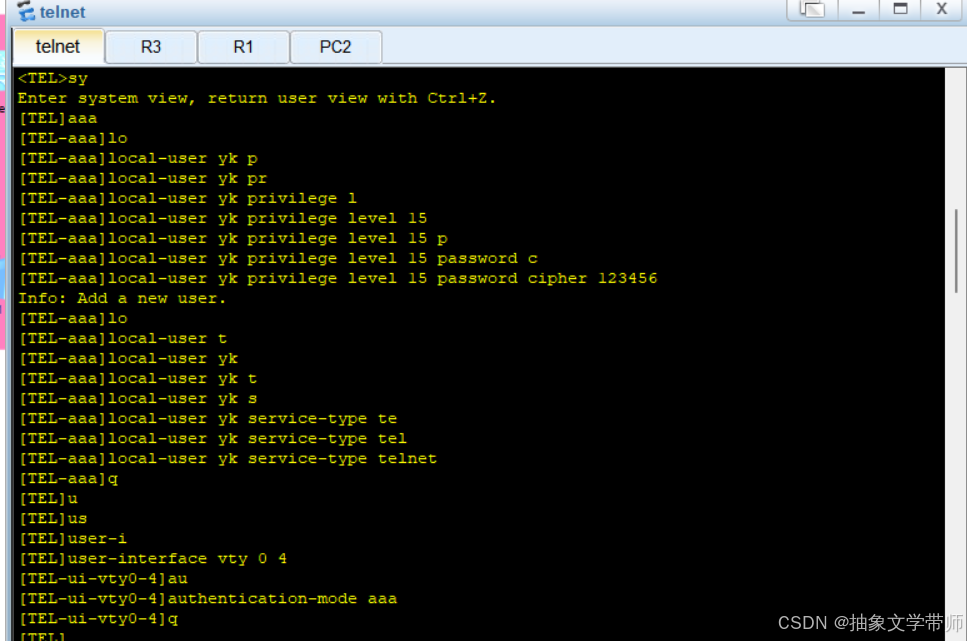

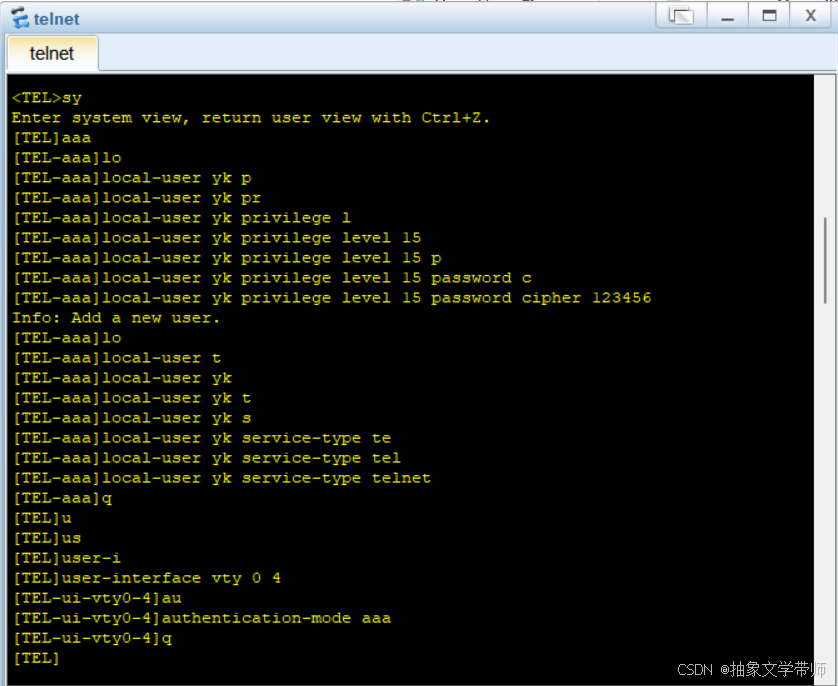

2、配置telnet服务（截各设备配置图片）

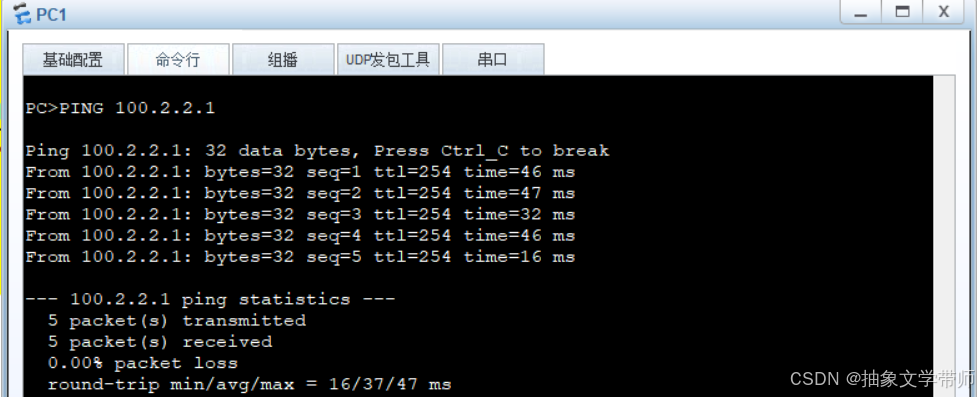

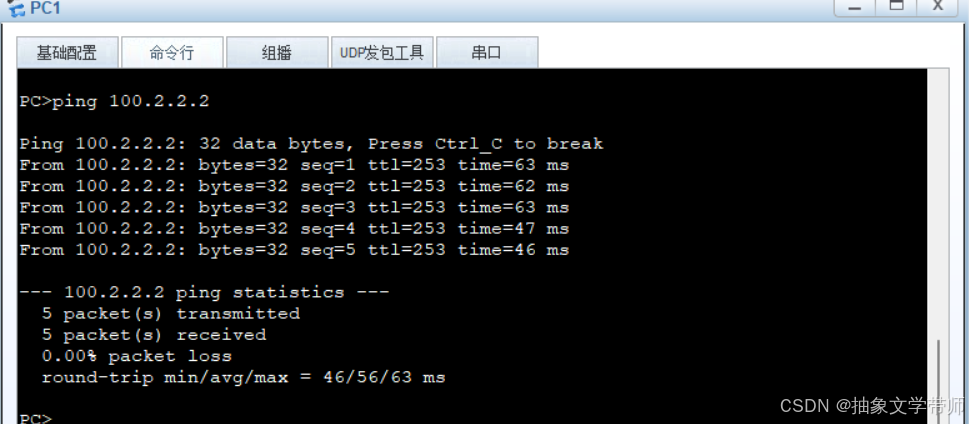

3、配置公网互通，在 PC1 上 Ping R3 的公网地址，测试是否可以访问互联网。（截各设备配置图片）

测试（截公网通测试截图）：

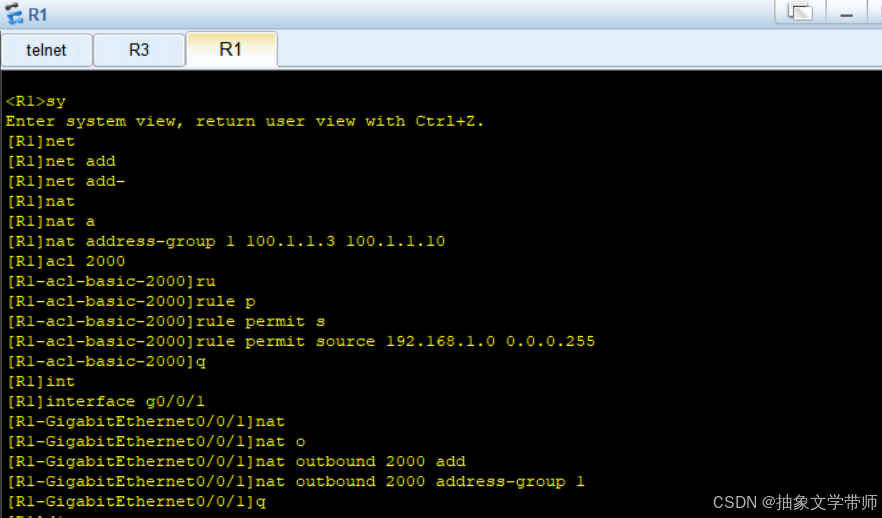

4、私网 A 通过NAPT，使 R1 接入到互联网，并测试（截各设备配置图片）

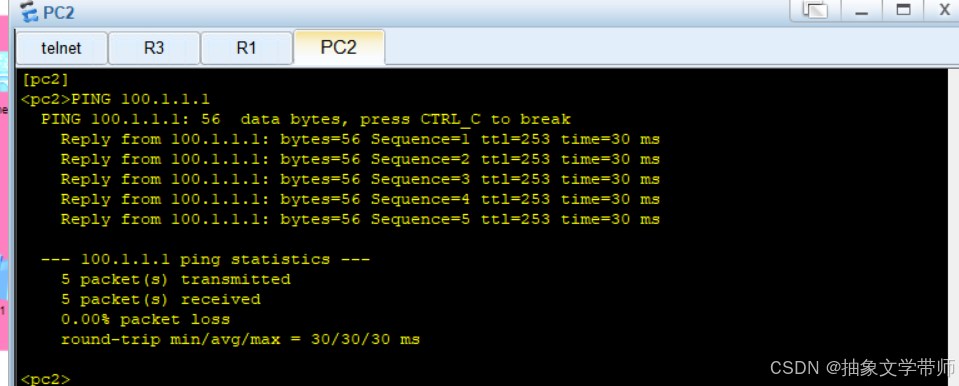

测试（截私网PC能访问公网地址的测试截图）：

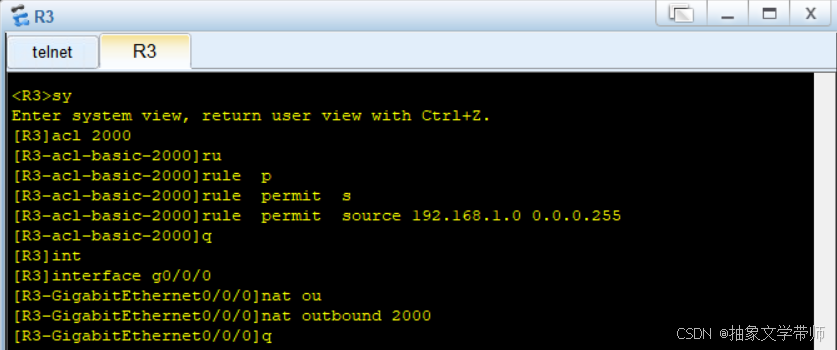

5、私网B通过在R3上配置EASY IP 访问互联网，并测试（截各设备配置图片）

 私网B在边界路由器采用ESAY-nat地址转换配置

测试（截私网PC能访问公网地址的测试截图）：

6、私网A配置 NAT SERVER把Telnet的Telnet服务发布到公网，使PC2可以访问，并测试（截各设备配置图片）

telnet设置

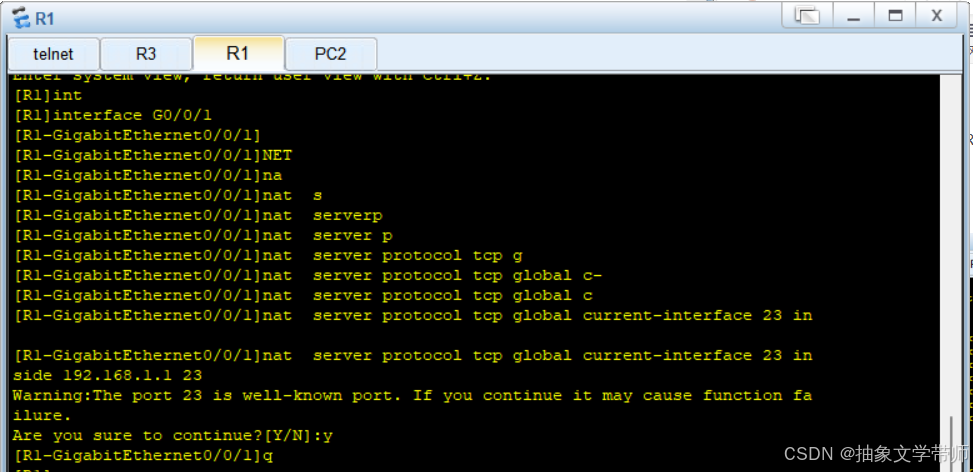

AR1端口映射地址转换配置 --- 仅针对某一个ip地址的特点端口进行地址转换

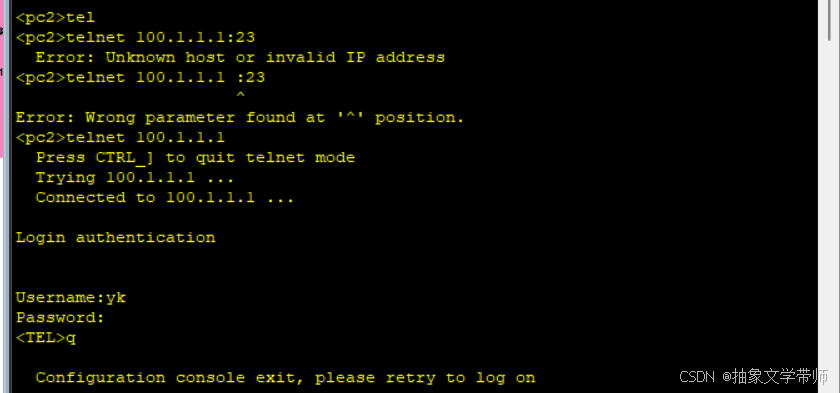

测试（截PC2 telnet R1公网地址，是否能成功访问内网远程登录服务器的测试截图）：

五、实验总结（写实验完成后的总结心得）

加深了对互联网组成结构的理解，从私网互通到公网私网双向的互通的基本原理。

理解了IPv4的局限，国家发展IPv6的目的。
