1. 引言

在嵌入式开发中，模拟量输入设备是实现人机交互的重要组件。本文以常见的HW504双轴摇杆模块为例，详细介绍如何在STM32F103C8T6微控制器上实现摇杆数据采集，并通过串口实时显示X/Y轴坐标和按键状态，下面代码每一行都有注释讲解，用户可以根本代码注释来进行理解

源码链接：文件分享

2. 硬件介绍

2.1 硬件清单

STM32F103C8T6核心板
HW504双轴摇杆模块（5引脚）
- VRX：X轴模拟输出
- VRY：Y轴模拟输出
- SW：按键数字输出
- +5V：电源正极
- GND：电源地

2.2 硬件连接

摇杆引脚	STM32引脚
VRX	PA0
VRY	PA1
SW	PB9
+5V	3.3V/5V
GND	GND

3. 代码实现

代码设计外设：

1.ADC

2.XY摇杆模块

3.串口

3.1 ADC初始化AD.c源文件配置

#include "stm32f10x.h"                  // Device header

/*******************************

 @函数：ADC初始化
 @参数：void
 返回值：void

*******************************/

void AD_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);		//开启ADC1内部时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA内部时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);	//ADC时钟：72/6=12Mz, 配置ADC分频（*2、*4、6、8）

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入，ADC专属
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);   //ADC输入的引脚的GPIO的配置


	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//工作模式，独立
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;		//数据对齐，右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;		//外部触发源选择，此处为不使用外部触发,使用软件触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续或单次模式，ENABLE为连续
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;		//扫描或单次，ENABLE为扫描
	ADC_InitStructure.ADC_NbrOfChannel = 1;		//0——16，通道数目，选择1哥通道
	ADC_Init(ADC1, &ADC_InitStructure);	//初始化ADC

	ADC_Cmd(ADC1, ENABLE);		//开启ADC电源

	ADC_ResetCalibration(ADC1);		//复位校准
	while(ADC_GetResetCalibrationStatus(ADC1) == SET);	//等待校准完成
	ADC_StartCalibration(ADC1);
	while(ADC_GetCalibrationStatus(ADC1) == SET);       //等待开启完成
}


/*******************************

 @函数：获取ADC的值
 @参数：ADC_Channel
 返回值：uint16_t

*******************************/
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);		//ADC_Channel_0，通道0，对应PA0， “1”代表序列1，ADC_SampleTime_55Cycles5代表采样时间55.5*ADCCLK(T)
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//软件触发ADC转换
	while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);		//等待转换完成
	return ADC_GetConversionValue(ADC1);		//获取转换值

}

ADC的AD.h头文件

#ifndef __AD_H
#define __AD_H

void AD_Init();
uint16_t AD_GetValue(uint8_t ADC_Channel);

#endif

关键点说明：

采用单次转换模式降低功耗
校准过程确保ADC精度
采样时钟设置为12MHz（主频72MHz / 6）

3.2 摇杆模块驱动实现

摇杆HW504.C

#include "stm32f10x.h"                  // Device header
#include "AD.h"

/**************
引脚连接：

VRX - A0

VRY - A1

SW - PB12

5V- 5V

GND - GND

by: 普普通通

***************/

/*******************************

 @函数：HW504摇杆的初始化
 @参数：void
 返回值：void

*******************************/

void HW504_Init(void)
{
	AD_Init();  //ADC初始化
	RCC_APB1PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);  //打开SW引脚对应的I/O口的时钟

	GPIO_InitTypeDef GPIO_InitStructure;     //SW引脚对应的I/O口的配置
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //数字量输出引脚，为高低电平，配置成浮空输入
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	GPIO_ResetBits(GPIOB, GPIO_Pin_9);   //复位

}

/*******************************

 @函数：获取HW504_SW引脚的值
 @参数：void
 返回值：uint8_t

*******************************/

uint8_t HW504_R_SW()
{
   return GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_9);

}

/*******************************

 @函数：获取HW504_X引脚的值
 @参数：void
 返回值：uint16_t

*******************************/

uint16_t HW504_R_X()
{
	uint16_t DataX = AD_GetValue(ADC_Channel_0);  //PA0
	return DataX;

}

/*******************************

 @函数：获取HW504_Y引脚的值
 @参数：void
 返回值：uint16_t

*******************************/

uint16_t HW504_R_Y()
{
	uint16_t DataY = AD_GetValue(ADC_Channel_1);  //PA1
	return DataY;

}

串口USART.C

/***************STM32F103C8T6**********************
 * 文件名  ：usart1.c
 * 描述    ：将printf函数重定向到USART1。
 * 硬件连接：------------------------
 *          | PA9  - USART1(Tx)      |
 *          | PA10 - USART1(Rx)      |
 *           ------------------------
 * 库版本  ：ST3.0.0  *

********************LIGEN*************************/

#include "usart.h"
#include <stdarg.h>


void USART1_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	/* 使能 USART1 时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

	/* USART1 使用IO端口配置 */
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	//浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);   //初始化GPIOA

	/* USART1 工作模式配置 */
	USART_InitStructure.USART_BaudRate = 115200;	//波特率设置：115200
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;	//数据位数设置：8位
	USART_InitStructure.USART_StopBits = USART_StopBits_1; 	//停止位设置：1位
	USART_InitStructure.USART_Parity = USART_Parity_No ;  //是否奇偶校验：无
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制模式设置：没有使能
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//接收与发送都使能
	USART_Init(USART1, &USART_InitStructure);  //初始化USART1
	USART_Cmd(USART1, ENABLE);// USART1使能
}


 /* 描述  ：重定向c库函数printf到USART1*/
 /*

 注意：
即使编写了 fputc 函数，若未在 Keil 中启用 MicroLib，printf 将无法正确重定向到串口。

解决方案：
右键工程 → Options for Target → Target 标签。

 勾选 Use MicroLib（确保标准库支持 printf 重定向）。
 */
int fputc(int ch, FILE *f)
{
/* 将Printf内容发往串口 */
  USART_SendData(USART1, (unsigned char) ch);
  while (!(USART1->SR & USART_FLAG_TXE));

  return (ch);
}

串口usart.h

#ifndef __USART1_H
#define	__USART1_H

#include "stm32f10x.h"
#include <stdio.h>

void USART1_Config(void);
int fputc(int ch, FILE *f);
void USART1_printf(USART_TypeDef* USARTx, uint8_t *Data,...);

#endif /* __USART1_H */

主函数main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "HW504.h"
#include "usart.h"
#include <stdio.h>

uint16_t X, Y;
uint8_t SW;

int main(void)
{
//	OLED_Init();
	HW504_Init();
    USART1_Config();

	while (1)
	{
		X = HW504_R_X();
		SW = HW504_R_SW();
		Y = HW504_R_Y();

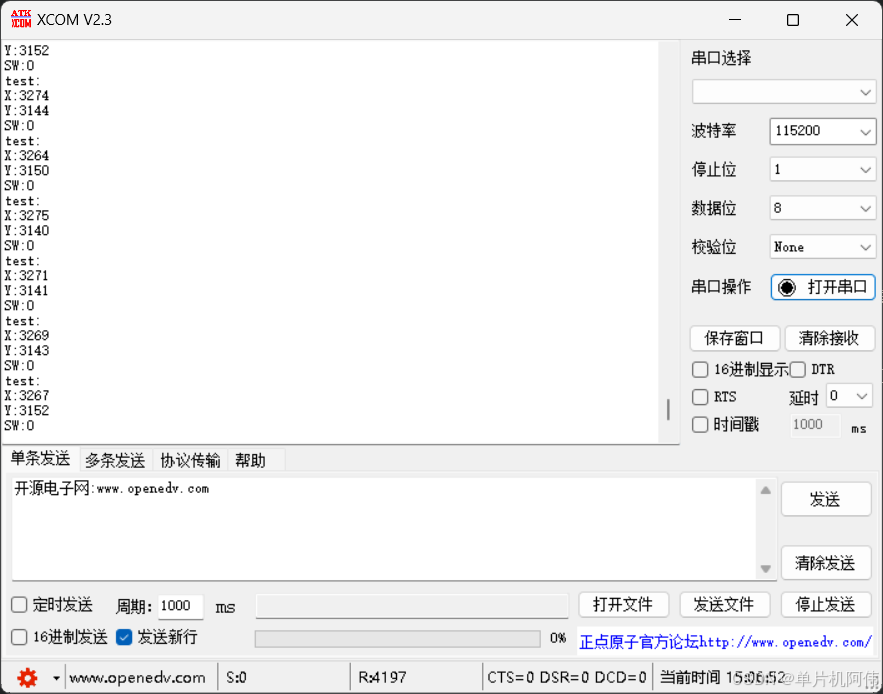

        printf("\r\ntest:\n");
        printf("\r\nX:%d\n",X);
        printf("\r\nY:%d\n",Y);
        printf("\r\nSW:%d\n",SW);
        Delay_ms(500);



	}
}
