AD通孔焊盘单独设置铺铜规则

原创 已于 2025-09-18 11:44:55 修改 · 5.2k 阅读 · 26 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

于 2022-10-23 00:33:57 首次发布
本文介绍了如何在Altium Designer（AD）中单独为通孔焊盘设置敷铜间距规则，以确保其优先于表贴焊盘和过孔规则。通过设计—>规则—>电气，新建规则并在查询构建器中配置，将IsPolygon改为InPoly，从而调整焊盘与敷铜之间的间距。这种方法同样适用于修改敷铜与焊盘、导线间的距离。此教程对于精细化PCB设计和提高电气性能具有指导意义。

AD通孔焊盘单独设置铺铜规则

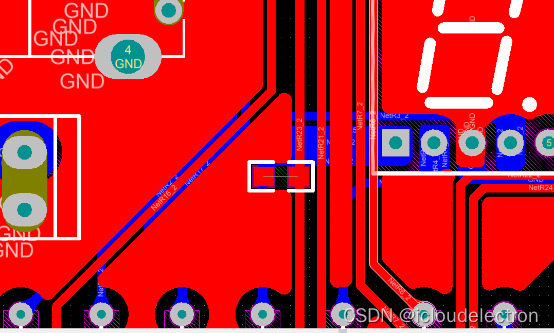

效果展示

通孔焊盘规则优先于表贴焊盘、过孔规则
单独增大通孔焊盘的铺铜间距

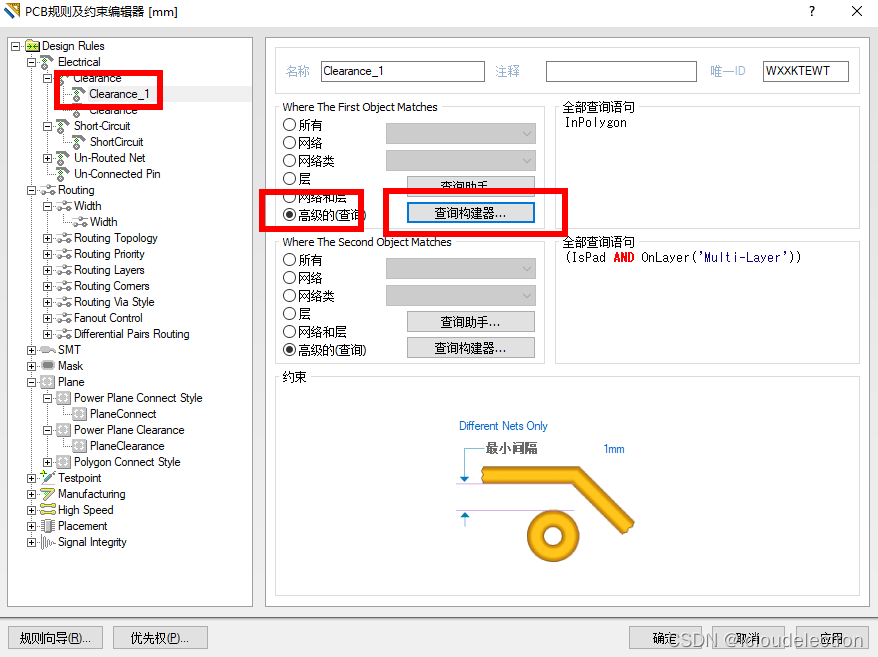

在这里插入图片描述步骤：设计---->规则—》electrical------->右键添加新规则，在新规则中

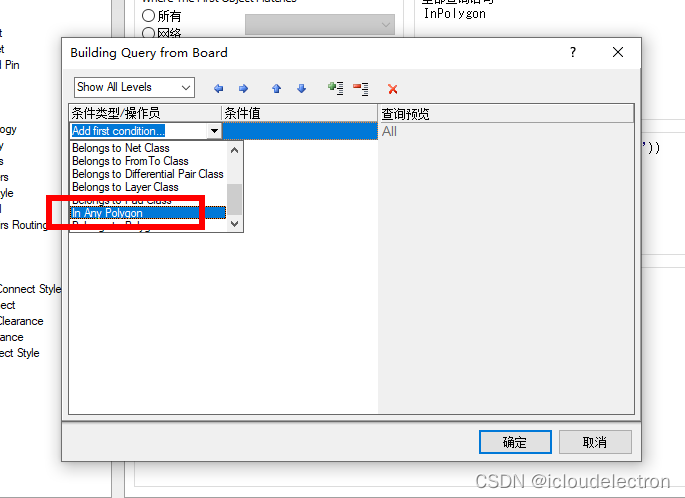

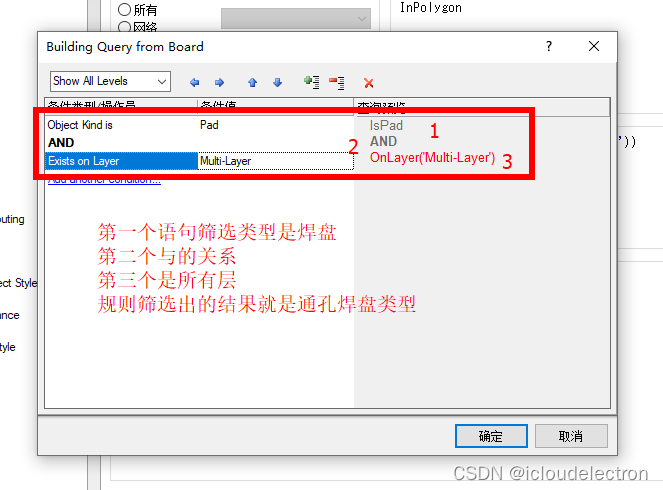

在这里插入图片描述在 查询构建器 中的设置如下：

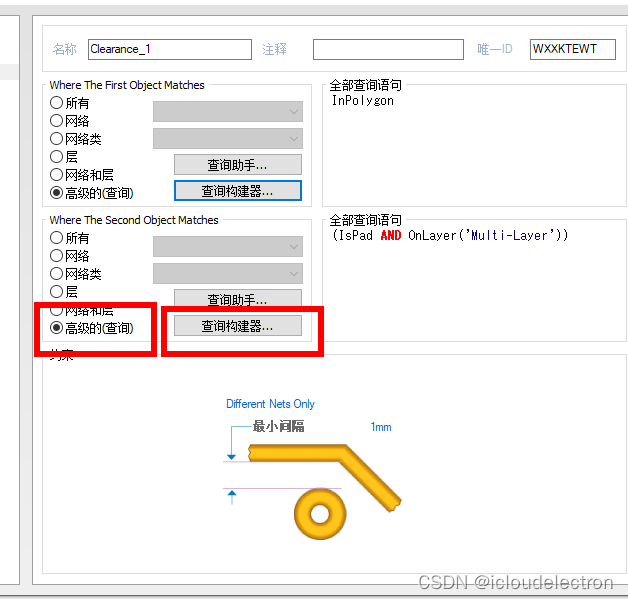

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

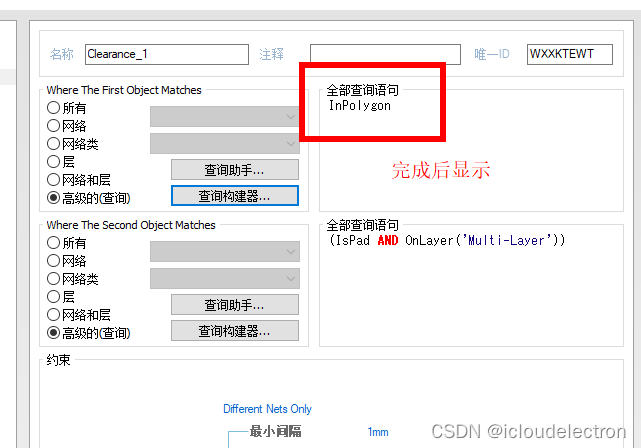

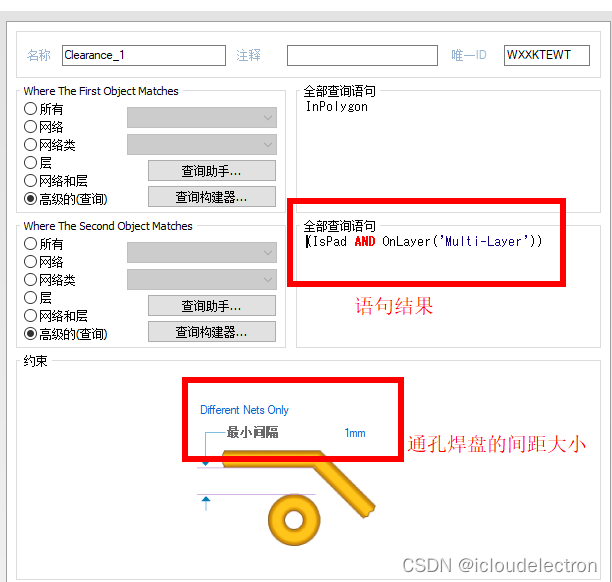

在这里插入图片描述在这里插入图片描述确定后 将IsPolygon 改为（InPoly），记住连 括号一起 ，然后就可以在下面更改敷铜与焊盘间的间距了（这种办法也可以单独更改敷铜与焊盘、与导线间的距离）

联芯设计
dbba2eaf-9720-44ae-bb01-da9db2579145

本文参考扩展https://blog.youkuaiyun.com/God__Rain/article/details/114639738
**
