前言
准备使用ADC采集加速度值，然后使用定时器进行4K采样率采样加速度芯片，通过FFT和积分得到当前振动加速度、速度、位移和频率值。

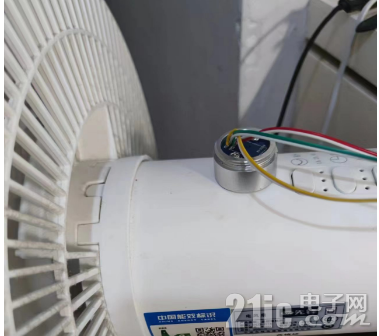

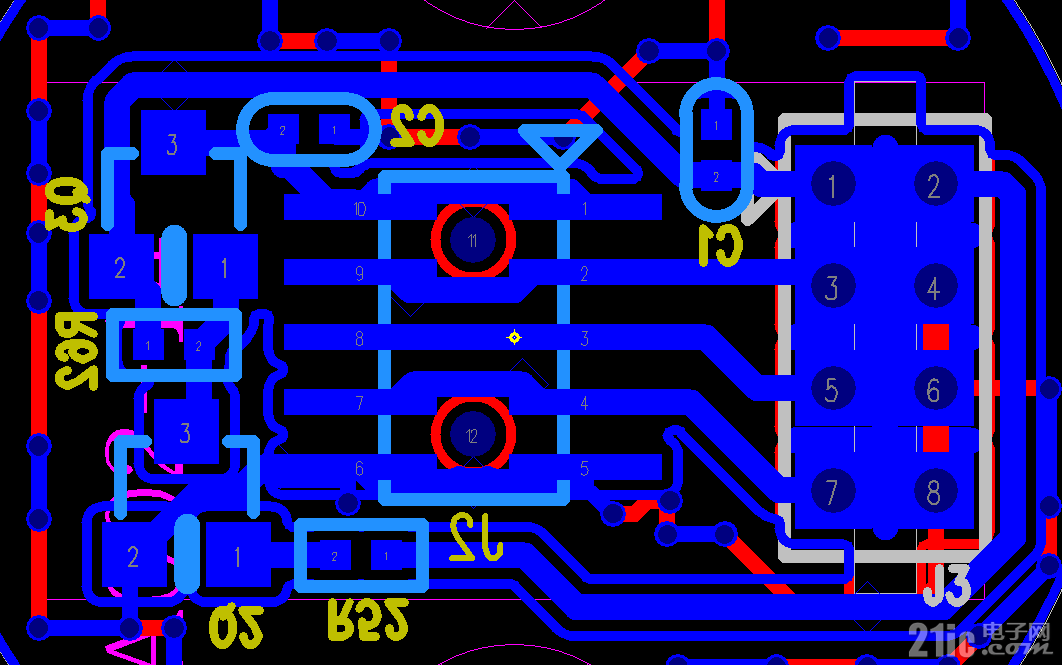

硬件焊接
之前项目用的加速度芯片FXLN8371QR1，电压输出型，现在不知道为什么这种电压输出型都停产了，基本都是SPI输出的芯片。

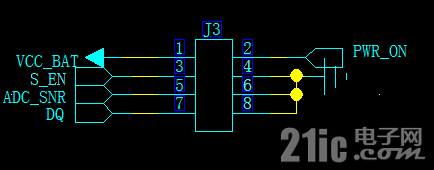

使用 PA2作为ADC采集口，对应为ADC12_IN2
   PA0作为S_EN使能脚
void Device_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct;
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOC, ENABLE);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;//PA2
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA, &GPIO_InitStruct);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
GPIO_Init(GPIOC, &GPIO_InitStruct);
  f_fenbianlv= 2;
GPIO_WriteBit(GPIOC, GPIO_Pin_1, Bit_SET);
  GPIO_WriteBit(GPIOC, GPIO_Pin_2, Bit_SET);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
}
ADC初始化
void ADC_Configure(void)
{
ADC_InitTypeDef  ADC_InitStruct;
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
ADC_CalibrationConfig(ADC1, 0x1FE);
ADC_StructInit(&ADC_InitStruct);
ADC_InitStruct.ADC_Resolution = ADC_Resolution_12b;
ADC_InitStruct.ADC_Prescaler  = ADC_Prescaler_16;
ADC_InitStruct.ADC_Mode    = ADC_Mode_Imm;
ADC_InitStruct.ADC_DataAlign  = ADC_DataAlign_Right;
ADC_Init(ADC1, &ADC_InitStruct);
ADC_SampleTimeConfig(ADC1, ADC_Channel_2, ADC_SampleTime_240_5);
// ADC_SampleTimeConfig(ADC1, ADC_Channel_4, ADC_SampleTime_240_5);
// ADC_SampleTimeConfig(ADC1, ADC_Channel_5, ADC_SampleTime_240_5);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
/* PA0 */
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_AIN;
GPIO_Init(GPIOA, &GPIO_InitStruct);
ADC_Cmd(ADC1, ENABLE);
}
设置定时器为4096hz
RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
TIM_TimeBaseStructInit(&TIM_TimeBaseStruct);
TIM_TimeBaseStruct.TIM_Prescaler       = 3;//(TIM_GetTIMxClock(TIM1) / 10000 - 1);
TIM_TimeBaseStruct.TIM_CounterMode    = TIM_CounterMode_Up;
TIM_TimeBaseStruct.TIM_Period          = (10986 - 1);//(2500 - 1);//重装系数
TIM_TimeBaseStruct.TIM_ClockDivision    = TIM_CKD_Div1;
TIM_TimeBaseStruct.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStruct);
TIM_ITConfig(TIM1, TIM_IT_Update, ENABLE);
NVIC_InitStruct.NVIC_IRQChannel = TIM1_UP_IRQn;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStruct);
TIM_Cmd(TIM1, ENABLE);

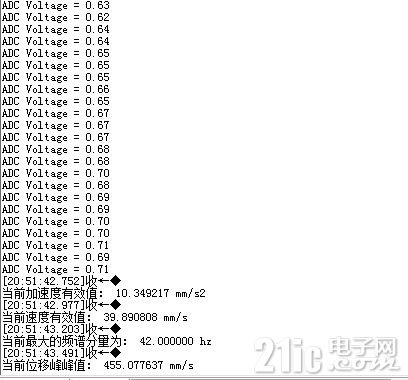

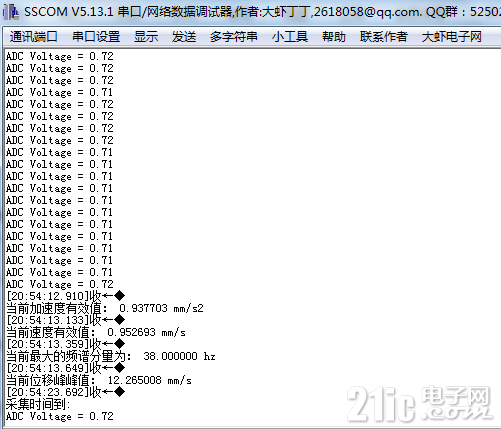

使用ADC采集数据后，进行数字滤波和FFT变换等计算后得到结果。

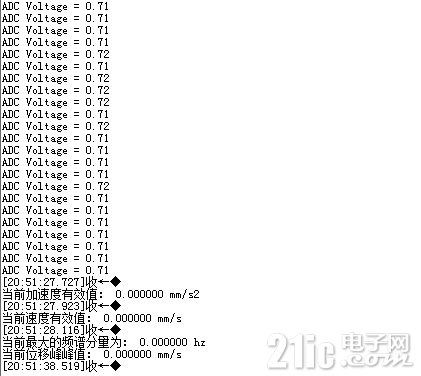

静止时为测试值都为0
