[AIROC™ 蓝牙]英飞凌CYW20829测评】ADC实验测试

可以看一下代码，然后我将配置过程说一下。

复制

    while (1)

    {

        /* Monitoring for every one second */

        Cy_SysLib_Delay(1000);



        Cy_ADCMic_SetInterruptMask(adcmic_0_HW, CY_ADCMIC_INTR_DC);

        Cy_ADCMic_ClearInterrupt(adcmic_0_HW, CY_ADCMIC_INTR);



        /* Enable the DC monitoring */

        Cy_ADCMic_Enable(adcmic_0_HW);



        /* ADC Settling Time */

        Cy_SysLib_Delay(10);



        /* Enable ADC timer to generate interrupt for reading the sample */

        Cy_ADCMic_EnableTimer(adcmic_0_HW);



        /* Wait for DC monitoring samples to complete */

        while(batmon_cplt);



        for (int i = 0; i < NO_OF_DC_SAMPLES; i++)

        {

            batmon_dc_avg = batmon_dc_avg + batmon_samples[i];

        }



        batmon_dc_avg = batmon_dc_avg/NO_OF_DC_SAMPLES;



        /* Convert the ADC code in millivolts */

        batt_level_mv = Cy_ADCMic_CountsTo_mVolts((int16_t)batmon_dc_avg, adcmic_0_config.dcConfig->context );



        printf("我的电压为多少mv ： %d \r\n",batt_level_mv);



        /* Reset for the next set of readings */

        batmon_cplt = 1;

        batmon_dc_avg = 0;

    }

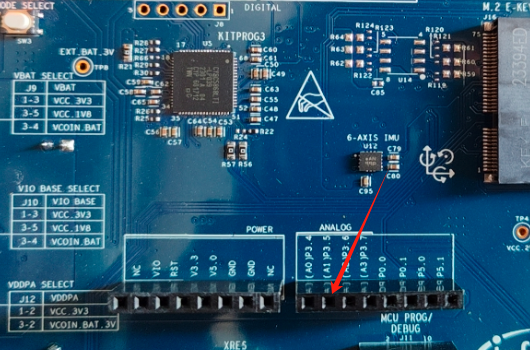

使用的是P3.5引脚


在这里设置


设置电压的范围


在板子引脚悬空的时候，看一下电压情况：


看一下串口调试助手

。
---------------------
