[AIROC™ 蓝牙]【英飞凌CYW20829测评】基础任务：呼吸灯

基础任务：呼吸灯

一、说明

    之前有讲CYW20829是48MHz M33(Bluetooth)+96MHz M33(Application)双核，其中timer能产生周期波形，有规律陡变；而pwm是有规律渐变，适合电机启动（逐渐上升）或停止（逐渐下降），本节尝试用pwm模块达到呼吸灯的效果。如果在50%周期移动电平占空比就能让能量渐高渐低。于是可以参考例程HAL_TCPWM_Timer和HAL_PWM_Square_Wave。

二、配置

    通过点击Device Configuration图形化操作类似ST的STM32CubeMX，但它没有Generate Code按钮，直接点击保存会自动生成代码并放到工程bsps\TARGET_APP_CYW920829M2EVK-02\config\GeneratedSource目录下。

    CYW20829有2个32bit TCPWM，7个16bit TCPWM；此次用16位tcpwm定时器0，不妨让其产生1ms脉冲，所以96MHz/Presacle*(Period+1)=1ms，可以让prescale=32，period=2999：

LED2（P5.2）当目标IO，查看原理图IO高点亮，故在Device Configuration里配成初始0，互联矩阵只有16bit TCPWM5和32bit TCPWM1能连，配成16bit TCPWM5，一定注意配置项有红圈代表有错误，修改配置成绿圈才行：

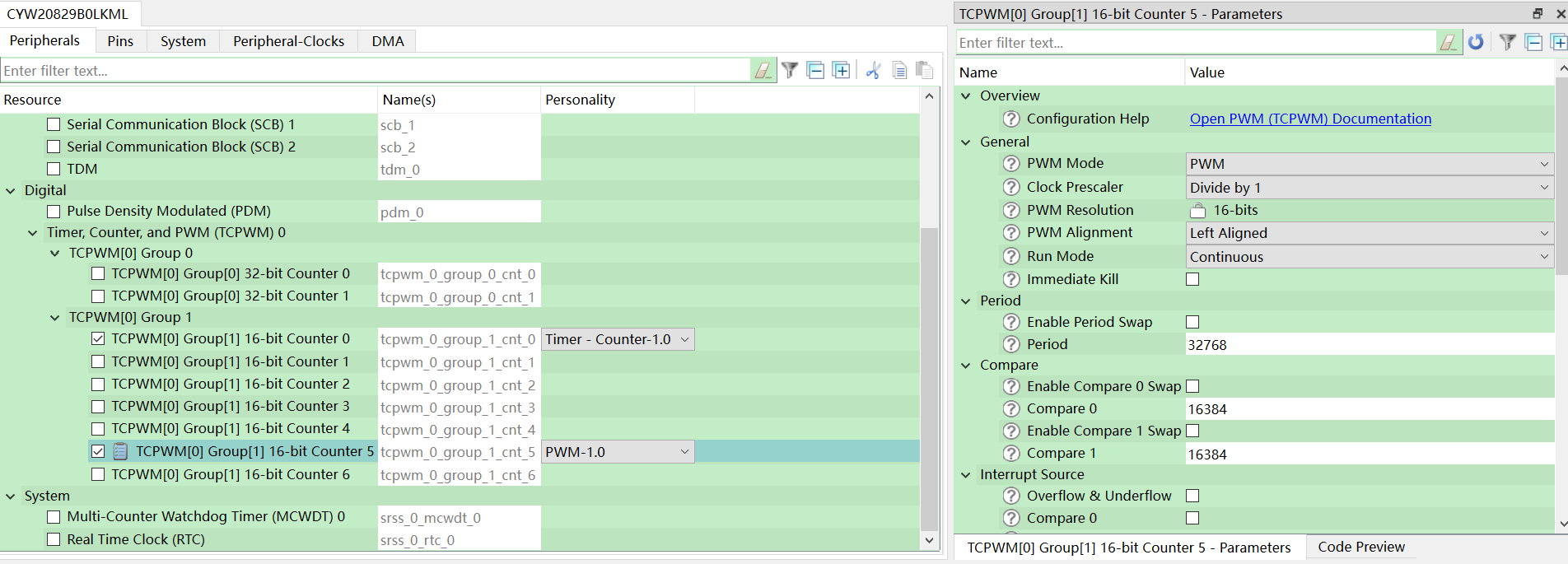

于是配置TCPWM5，勾选即可：

此时在右边Code Preview标签页可以查看自动产生的代码或按上文所述在工程目录下查看。

三、编码

    参考例程HAL_TCPWM_Timer和HAL_PWM_Square_Wave，两者一“杂交”就能得到答案。由于前面自动生产代码已经有初始化过配置外设，所以例程的初始化动作要去掉，如删掉cyhal_timer_init和cyhal_timer_set_frequency，取而代之cyhal_timer_init_cfg；pwm亦然，去掉cyhal_pwm_init，取而代之cyhal_timer_init_cfg，接口参数有变化，分别查看cyhal_timer.h和cyhal_pwm.h，同时把这些配置属性应用到对象上，故要先新建定时器和pwm对象：

复制

#include "cy_tcpwm_counter.h"

cyhal_timer_t timer_obj;//定时器对象

cyhal_pwm_t pwm_obj;//pwm对象

cy_rslt_t result;

#define TIMER_INT_PRIORITY       (3u)

int cnt=0;//计数器

然后就是timer和pwm对象的初始化：

复制

    //result = cyhal_timer_init(&timer_obj, NC, NULL);

    if (CY_RSLT_SUCCESS == result)

    {

        //result = cyhal_timer_configure(&timer_obj, &timer_cfg);

     result = cyhal_timer_init_cfg(&timer_obj,&tcpwm_0_group_1_cnt_0_hal_config);

    }

    if (result != CY_RSLT_SUCCESS)

    {

       CY_ASSERT(0);

    }

    //if (CY_RSLT_SUCCESS == result)

    //{

    //    result =cyhal_timer_set_frequency(&timer_obj, 10000u);

    //}



    /* register timer interrupt and enable */

    if (CY_RSLT_SUCCESS == result)

    {

        /* Assign the ISR to execute on timer interrupt */

     cyhal_timer_register_callback(&timer_obj,isr_timer, NULL);



        /* Set the event on which timer interrupt occurs and enable it */

     cyhal_timer_enable_event(&timer_obj, CYHAL_TIMER_IRQ_TERMINAL_COUNT,

               TIMER_INT_PRIORITY, true);



        /* Start the timer with the configured settings */

        result = cyhal_timer_start(&timer_obj);

    }



    /* Initialize the PWM */

    //result = cyhal_pwm_init(&pwm_obj, CYBSP_USER_LED1, NULL);

    result = cyhal_pwm_init_cfg(&pwm_obj,&tcpwm_0_group_1_cnt_5_hal_config);

    if (result != CY_RSLT_SUCCESS)

    {

       CY_ASSERT(0);

    }

    /* Start the PWM */

    result = cyhal_pwm_start(&pwm_obj);

    if (result != CY_RSLT_SUCCESS)

    {

       CY_ASSERT(0);

    }



    /* Enable global interrupts */

   __enable_irq();

然后就是isr部分：

复制

static void isr_timer(void* callback_arg, cyhal_timer_event_t event)        //1ms

{

    (void)callback_arg;

    (void)event;

    if(cnt<1000)

            cnt++;

    else

    {

        //cyhal_gpio_toggle(CYBSP_USER_LED1);

            //printf("Toggle \n");

        cnt=0;

    }

    if(cnt<500)

            result = cyhal_pwm_set_duty_cycle(&pwm_obj, cnt/5,10000u);//stronger

    else

            result = cyhal_pwm_set_duty_cycle(&pwm_obj, (1000-cnt)/5,10000u);//weaker

}

四、效果

    产生Pwm波形如图：

。
---------------------
