Arduino学习笔记 LED实践 最简单的红绿交通灯
基于Ardunio两个IO口的简易交通灯的搭建
今天我们尝试用Arduino UNO R3板卡上的2个数字引脚建立一个最简单的十字路口红绿交通灯。
1.原材料准备
原件 | 数量 |
---|---|
Arduino UNO R3 | 1 |
LED 绿色 | 4 |
LED 红色 | 4 |
电阻220Ω | 8 |
面包板 | 1 |
9V电池扣DC插线 | 1 |
面包板插线、跳线 | 若干 |
2.基本场景建立

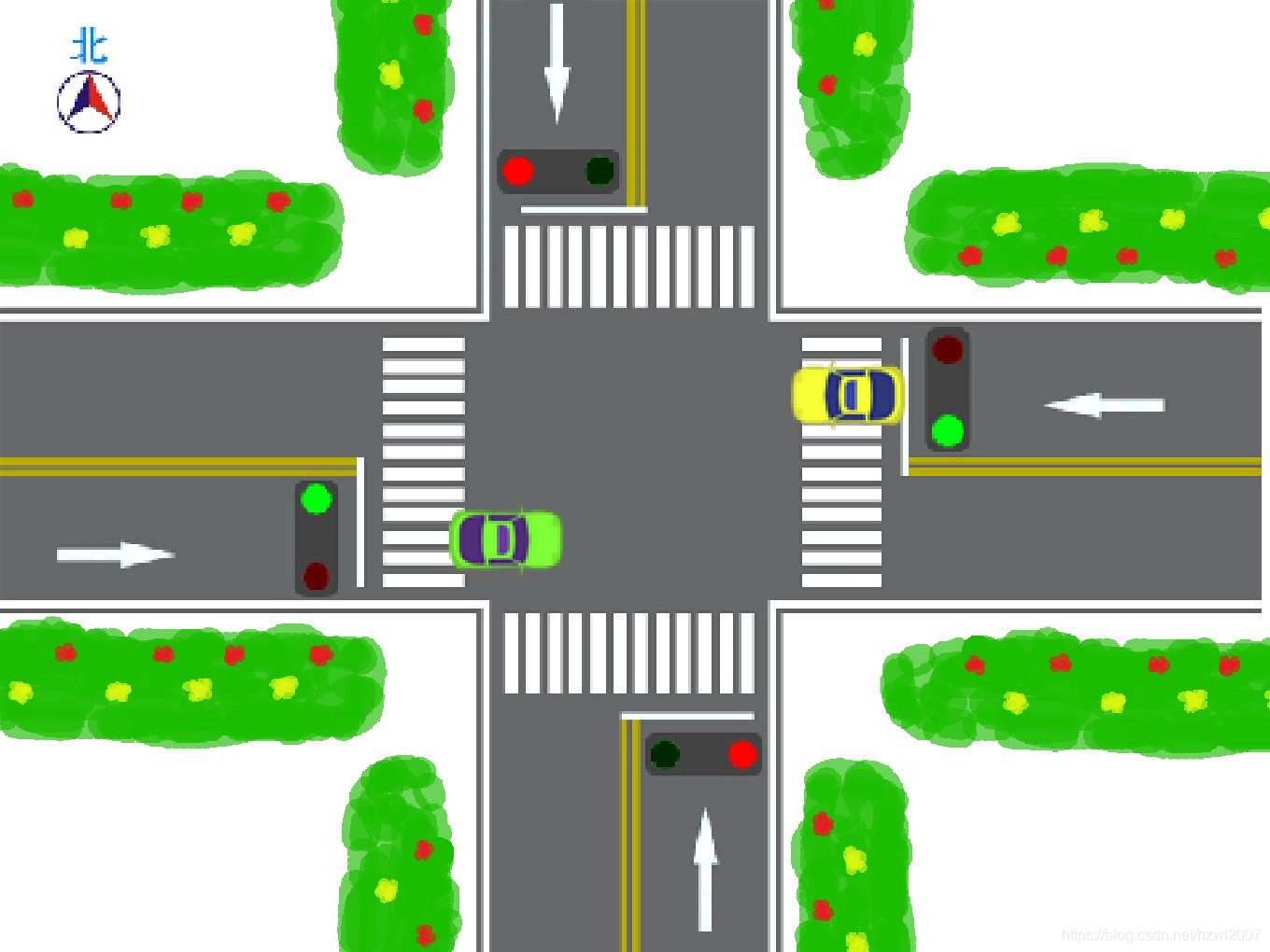

本节课为STEM-Arduino入门课程:所以设计的场景相对简单,设想为一个双向单车道的十字路口,只有红灯和绿灯交替控制,两种场景如下图。
- 南北通行,东西禁行 ,南北向红灯灭,绿灯亮;东西向红灯亮,绿灯灭;
- 东西通行,南北禁行 ,东西向红灯灭,绿灯亮;南北向红灯亮,绿灯灭;

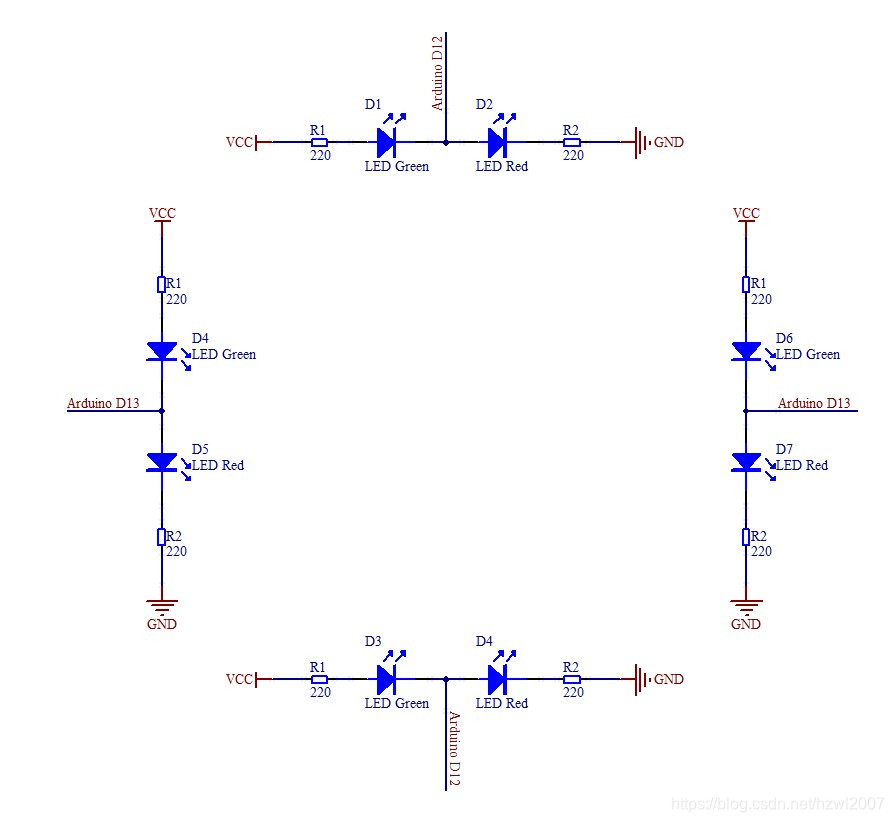

3.电路原理图
这里着
