SR锁存器是一种数字电路，通过或非门或与非门实现，用于保持数据状态。当R（复位）和S（置位）信号均为0时，存在不确定状态；R为1，S为0时，Q（输出）复位为0，反之Q置位为1。在R和S同时为1的情况下，会引发问题，通常称为竞争-冒险现象，需要避免这种情况发生。本文通过比喻帮助理解SR锁存器的工作原理。
什么是SR锁存器？

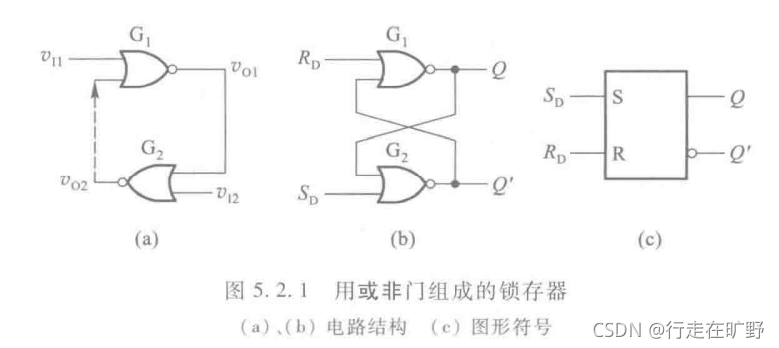

先说结论，典型的用或非门构成的SR锁存器可如下图（b）所示：
图片来自《数字电子技术基础 阎石 第6版 208页》
-
众所周知，或非门是当任一输入端输入高电平，则输出端即为低电平的逻辑门电路，只有当输入全为低时，输出才为高。那么在上图（a）中，假设v11输入1，v12为0时，G1的输出vO1即为0，而G2的输出vO2为1。
-
有意思的地方来了，在这个情况下，令v12一直为0，因为vO2为1，无论v11怎样变化，vO1也一直为0不会变，相应的，vO2也一直为1不会变，这就达成了“锁存”的目的。
-
将上图（a）中的下半部分扭转一下，就变成图（b）了。将其中一个输入命名为R（Reset 复位），则另一个命名为S（Set 置位）。R侧对应的输出为Q，S侧为Q’，至于输出为什么是Q和Q’，哪位大佬知道的话评论区给大家科普下。
-
那么在上图（b）中，如果R和S都为0，那么Q和Q’ 任意一个为1，则另一个即为0。所以在此情况下是无法确认Q和Q’的状态的。如果R为1，S为0，则Q就被R给“Reset”为0了
