PCB设计中什么叫跨分割，有什么坏处？

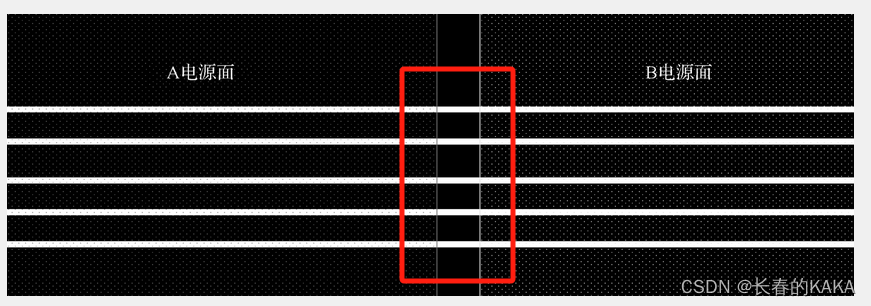

PCB中的信号都是阻抗线，是有参考的平面层。但是由于PCB设计过程中，电源平面的分割或地平面的分割会导致平面的不完整，所以信号走线的时候，它的参考平面就会出现从一个电源面跨接到另一个电源面的现象，通常称其为信号跨分割。跨分割现象如图所示。

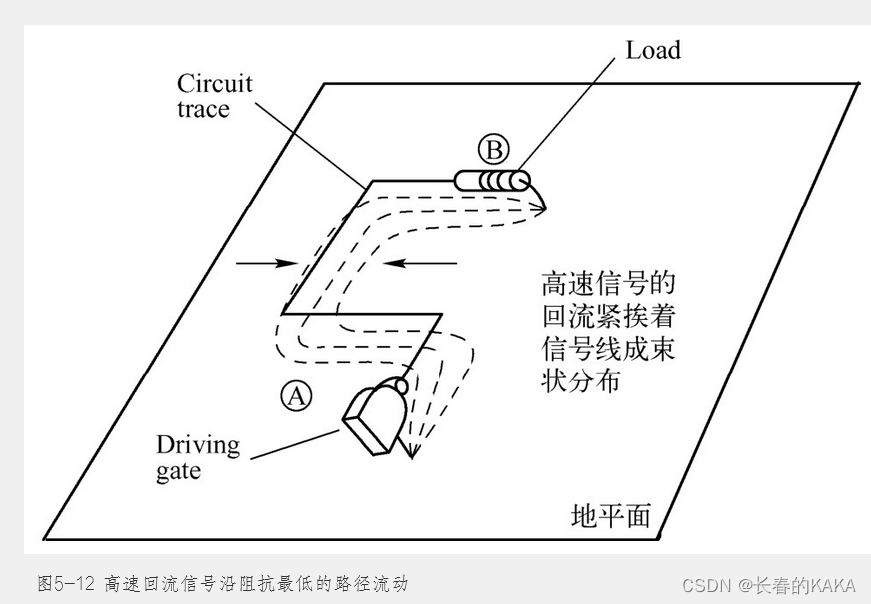

对于低速信号，跨分割可能没有什么关系，但是在高速数字信号系统中，高速信号以参考平面作为返回路径，即回流路径。当参考平面不完整的时候会出现如下影响：
➢ 导致走线的阻抗不连续；
➢ 容易使信号之间发生串扰；
➢ 引发信号之间的反射；
➢ 增大电流的环路面积、加大环路电感，使输出的波形容易振荡；
➢ 增加向空间的辐射干扰，同时容易受到空间磁场的影响；
➢ 加大与板上其他电路产生磁场耦合的可能性；

高速信号和低速信号区别

高速信号、低速信号的区分取决于以下两个因素：
• 信号的有效频率F。
• 信号走线的有效长度U。
一般来说，信号的有效频率F约等于信号频率的5倍，信号走线的有效长度U=（0.35/F）/D，其中D是PCB上的走线延迟。在FR4的材质中，D约等于180，得出的结论就是，信号走线的长度小于有效长度1/6的，信号为低速信号；反之，信号为高速信号。
判定信号是高速信号还是低速信号的步骤：
（1）获取信号的有效频率与信号走线的长度。
（2）计算出信号走线的有效长度。
（3）比较信号长度与1/6有效长度的关系。

不管是高速信号还是低速信号，都不应该跨分割走线，跨分割会带来很多问题，如增大了电流环路面积，加大了环路电感，使输出的波形容易振荡；增加了向空间的辐射干扰，同时易受空间磁场的影响；加大了与板上其他电路产生磁场耦合的可能性；环路电感上的高频压降构成共模辐射源，并通过外接电缆产生共模辐射；对于需要严格进行阻抗控制的高速信号而言，还会破坏平面的开槽微带线或带状线的走线，造成阻抗的不连续，引起严重的信号完整性问题，从而造成严重的 EMI干扰。地面上的开槽对信号的影响如图

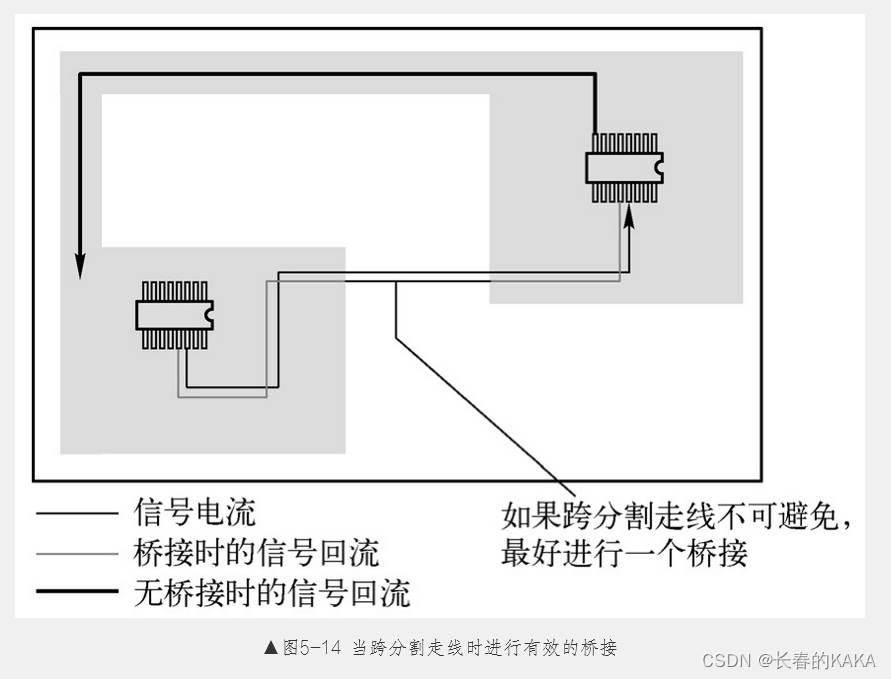

对于因平面分割造成的开槽问题，在设计时要注意，需要严格控制走线阻抗的高速信号线，使其走线及回流路径严禁跨分割平面；当跨开槽走线不可避免时，应该进行桥接，在沿信号路径的方向将地平面连接起来，如图所示。
在PCB走线进行转角时，有多直角走线、45°角走线和圆角走线，如图5-15所示，45°角走线和圆角走线是最优的走线方式。
