Allegro跨分割检查

最新推荐文章于 2023-12-12 10:42:23 发布
最新推荐文章于 2023-12-12 10:42:23 发布
阅读量1.3k 收藏 6
点赞数 3
CC 4.0 BY-SA版权
分类专栏： PCB工程 文章标签： layout
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/adubyron/article/details/106122880

跨分割导致信号参考不连续性，对于低速信号来说，可能没有什么关系，但于对于高速信号来说，参考面做为反回路径，如果出现跨分割，就会造成阻抗的不连续，阻抗不连续就会造成反射，反射过大就有可能造成辐射或者干扰，进而SSN、串扰、EMI，等等问题就有可能接踵而至。

如果信号一定要跨分割怎么办呢？我们还是可以通过缝补电容一种手段来尽量减少跨分割的干扰，即为跨分割的信号提供较短的回流路径。通常在信号跨分割处摆放一个 0201 或者 0402大小的瓷片电容，电容的容值在 0.01uF 或者是 0.1 uF，这个参数并不是一成不变的，需要根据信号的频率的变化而改变。

下面我们来操作allegro的检查步骤吧！执行DIsplay>Segments Over Voidesw命令。

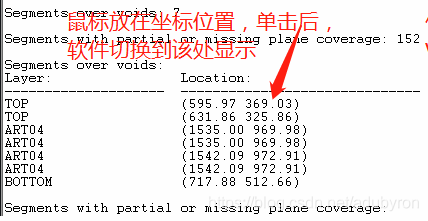

然后弹出下面对话框，我们用鼠标放在坐标位置单击，软件自动切换到信号线跨分区域。方便我们进行修改。跨分割的线段会高亮显示
