MeshGeometry3D中的Normals和TextureCoordinates属性

MeshGeometry3D的Normals属性和TextureCoordinates属性用于指定纹理如何贴到3D模型的表面去。

<MeshGeometry3D Positions="1,1,0 -1,1,0 -1,-1,01,-1,0"

                                Normals="0 0 1, 0 0 1, 0 0 1, 0 0 1"

                                TextureCoordinates="1 0, 0 0, 0 1, 1 1"

                                TriangleIndices="0,1,3 3,1,2"/>

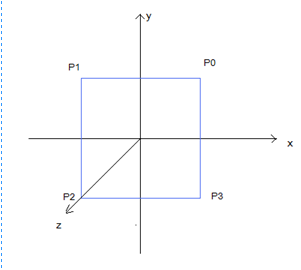

上面的代码建立了一个简单的平面模型。



MSDN：Normal vectors are vectorsperpendicular to the face of each triangle that defines a mesh.Normals determine whether a given triangle face islit.（Normals决定了一个给定的三角面是否被照亮）

MSDN：Texture coordinates determine how aMaterial is mapped to the vertices of the triangles that make up amesh. （TextureCoordinates决定了材质如何被映射到构成网格的三角形的顶点）

对于一个材质来说，它的顶点定义如下：



上面的代码： TextureCoordinates="1 0, 0 0, 0 1, 11"也就是说，将M1映射到P0，M0映射到P1，M3映射到P2，M2映射到P3，即：
