使用 MoveIt 控制自己的真实机械臂【2】——编写 action server 端代码

原创 已于 2022-07-27 22:02:34 修改 · 6.5k 阅读 · 103 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ubuntu #MoveIt #ROS Action

于 2022-07-24 14:32:32 首次发布
本文档介绍了如何通过ROS Action在真实机械臂上实现MoveIt的控制。首先，作者指出了在尝试运行demo.launch时，由于缺少action server导致的错误。然后，通过分析问题，说明在Gazebo仿真环境中，ROS_control插件充当了action server的角色，而在真实机械臂场景中，这一角色缺失。接着，作者编写了一个简单的action server节点，用于接收和解析MoveIt规划的轨迹数据。通过验证，这个action server成功与MoveIt的action client建立了连接，并能接收到轨迹数据。最后，作者指出下一步将发送这些轨迹数据给真实机械臂执行。

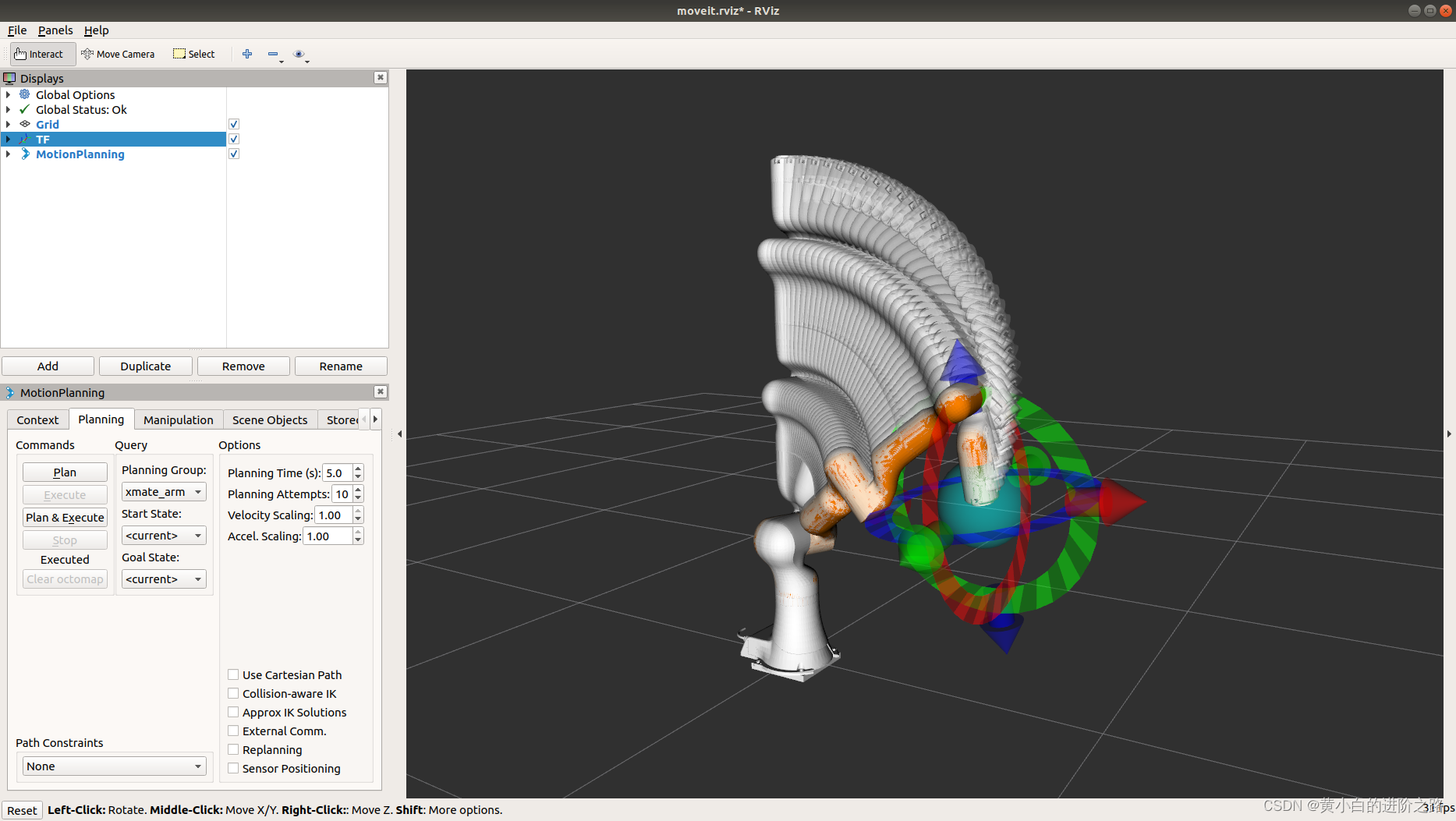

上一篇文章中， 使用 MoveIt 控制自己的真实机械臂【1】——配置 action client 端，已经完成了 MoveIt 这边 action client 的基本配置，MoveIt 理论上可以将规划好的 trajectory 以 action 的形式发布出来了，浅浅尝试一下，在 terminal 中运行 roslaunch xmate7_moveit_config_new demo.launch
在这里插入图片描述报错提示他在等待 xmate_arm_controller/follow_joint_trajectory 这个 action sever 的到来，显然，他等的好辛苦，却还是没有等来所期待的人，最终遗憾地告诉大家，以 xmate_arm_controller/follow_joint_trajectory 为 action 名称的 action client 端没有被连接。

此时，rostopic list 一下：

hjs@hjs:~/new_xmate7pro_ws$ rostopic list
/attached_collision_object
/collision_object
/execute_trajectory/cancel
/execute_trajectory/feedback
/execute_trajectory/goal
/execute_trajectory/result
/execute_trajectory/status
/head_mount_kinect/depth_registered/points
/joint_states
/move_group/cancel
/move_group/display_contacts
/move_group/display_cost_sources
/move_group/display_grasp_markers
/move_group/display_planned_path
/move_group/feedback
/move_group/filtered_cloud
/move_group/goal
/move_group/monitored_planning_scene
/move_group/motion_plan_request
/move_group/ompl/parameter_descriptions
/move_group/ompl/parameter_updates
/move_group/plan_execution/parameter_descriptions
/move_group/plan_execution/parameter_updates
/move_group/planning_scene_monitor/parameter_descriptions
/move_group/planning_scene_monitor/parameter_updates
/move_group/result
/move_group/sense_for_plan/parameter_descriptions
/move_group/sense_for_plan/parameter_updates
/move_group/status
/move_group/trajectory_execution/parameter_descriptions
/move_group/trajectory_execution/parameter_updates
/pickup/cancel
/pickup/feedback
/pickup/goal
/pickup/result
/
