[wifi]空口速率计算公式

空口速率计算

Wi-Fi空口建链速率由5个要素决定，包括空间流的数量、符号（Symbol）与保护间隔（GI）长度、调制方式、码率、有效子载波数量。

调制方式（符号位长）

1个Symbol里面承载尽量多的bit。由调制方式QAM决

有效子载波

与频宽相关
在802.11ac及之前，采用64阶FFT，即把20MHz分割成64个子载波；到了802.11ax，采用256阶FFT，将20MHz分割成256个子载波。每个子载波承载1个Symbol

空间流

MIMO

码率

在原始的信息里，加入一些用于纠错的码，用冗余换取高可靠度。由于纠错码的引入，会导致真实传输的速率有所下降。在信道信噪比较高的时候，就会采用5/6码率，这样传输速率最高。

GI（传输时间）

Symbol的单位为μs，表示一个时长。相邻的两个Symbol之间需要有一定的空隙（GI），以避免Symbol之间的干扰。“Symbol + GI”的倒数，就是一秒钟能传出去多少个Symbol。从802.11ac到802.11ax，由于使用的FFT阶数不一样，Symbol和GI的数值有些变化。

计算公式

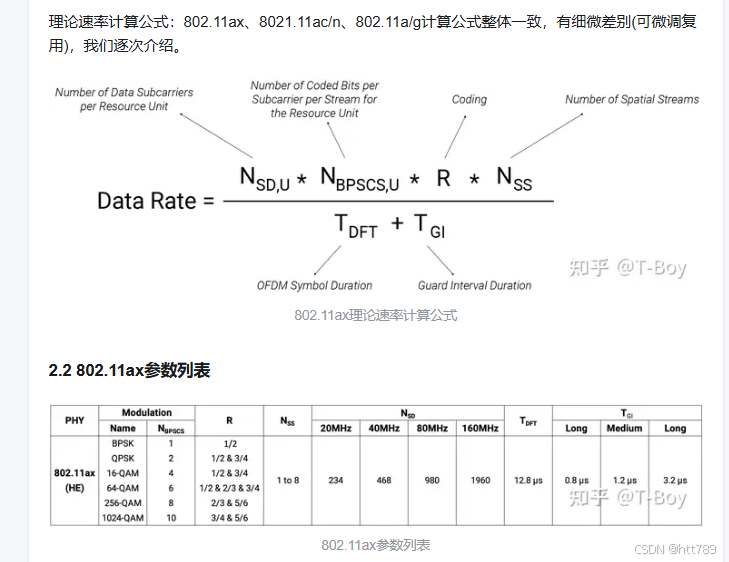

理论数据=（符号位长 * 子载波个数 * 转码率 * 空间流）/传输时间

速率影响因素

信号

建议在-65dbM以上

射频模式

**802.11b/g/a最大键链速率只有54Mbps

加密模式

802.11n里没有定义TKIP模式，如果802.11n使用TKIP加密配置，终端会以802.11g里连接，最大速率智只能达到54Mbps.

wmm

未使能WMM（802.11e）终端关联模式只能802.11b/g/a**

beacon解析关于速率相关IE

beacon帧主要结构: link
AP 射频模式支持802.11n及以上的，beacon、probe req、probe resp中包含“HT”相关字段，有“HT cap”“HT info”
802.11ac包括“VHT”字段
“VH字段”: link

这些性能相关字段涉及”频宽“、”mcs“、“空间流”
