Buck电路工作原理

电源闭合时电压会快速增加，当断开时电压会快速减小，如果开关速度足够快的话，是不是就能把负载，控制在想要的电压值以内呢?

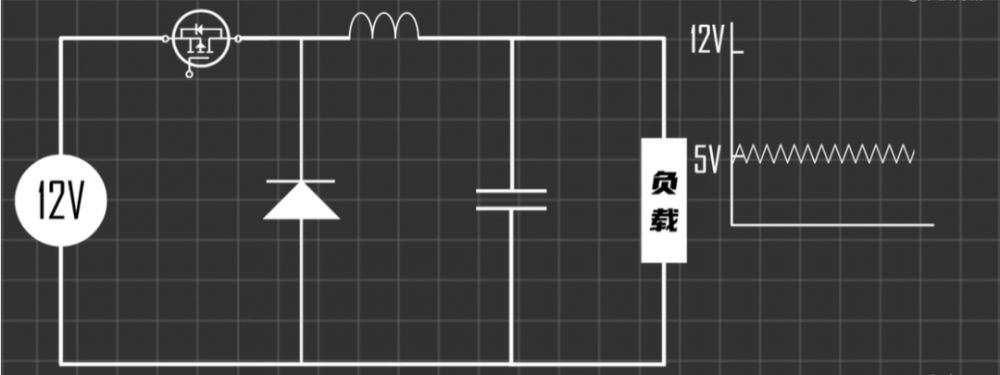

假设12V降压到5V，也就意味着，MOS管开关需要42%时间导通，58%时间断开。

当42%时间MOS管导通时，电感被充磁储能，同时对电容进行充电，给负载提供电量。

当58%时间MOS管断开时，由于电感上的电流不能突变，电路通过电感的电流及电容为负载供电，从而将负载端的电压维持在5V。

Buck电路的器件选型

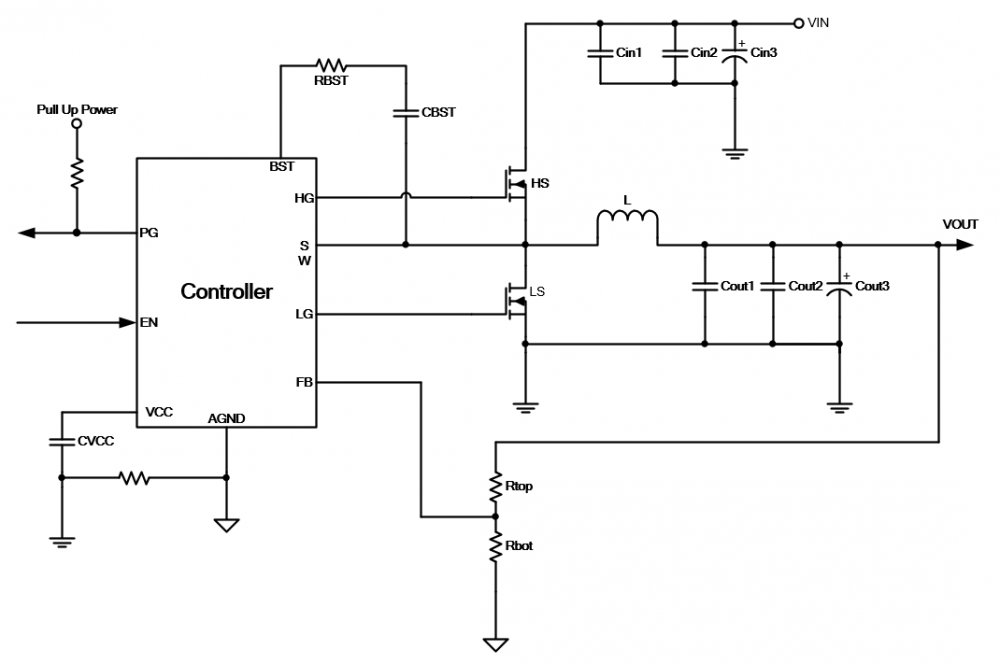

Buck电路主要由以下部分组成：

  • 控制器芯片
  • 功率MOS管
  • 功率电感
  • 输入/输出滤波电容

控制器芯片的选型

根据实际应用场景
