关于STM32F103C8芯片 2脚 PC13的GPIO无法控制

最新推荐文章于 2025-02-05 20:22:20 发布
最新推荐文章于 2025-02-05 20:22:20 发布
阅读量771 收藏 9
点赞数 11
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/hpy518/article/details/135221856
版权
文章讨论了在使用STM32CubeMX时遇到的问题，原因在于开启了RTC功能。解决方法是将RTCOUT设置为NoRTCOutput，以避免相关冲突。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 原因：是因为开了RTC功能。

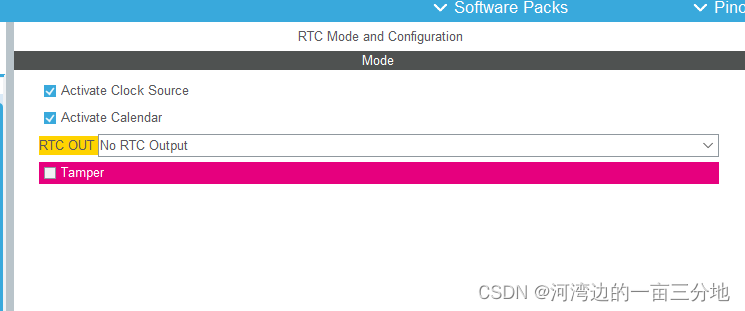

解决：在STM32CubeMX的 RTC功能里将RTC OUT设置为"No RTC Output"
