高阻抗探头TA375测CAN和FlexRay

最近有用户问到，高阻抗探头TA375对CAN信号的测量是否有帮助？TA375用于测FlexRay信号，那用PicoBNC+至4mm测试线和TA375高速探头同时测FlexRay信号会有什么不同呢？（最新款Pico BNC+高阻抗探头型号为TA499）

测CAN总线信号时，用标准测试线是没问题的，标准测试线本身具有5MHz的带宽，因此不需要用到更高阻抗的探头。接下来我用标准测试线和TA375高速探头同时测CAN信号，在三种不同时基下进行捕获，对比两者波形。TA375高速探头置于x1挡位，因此具有10MHz的带宽。

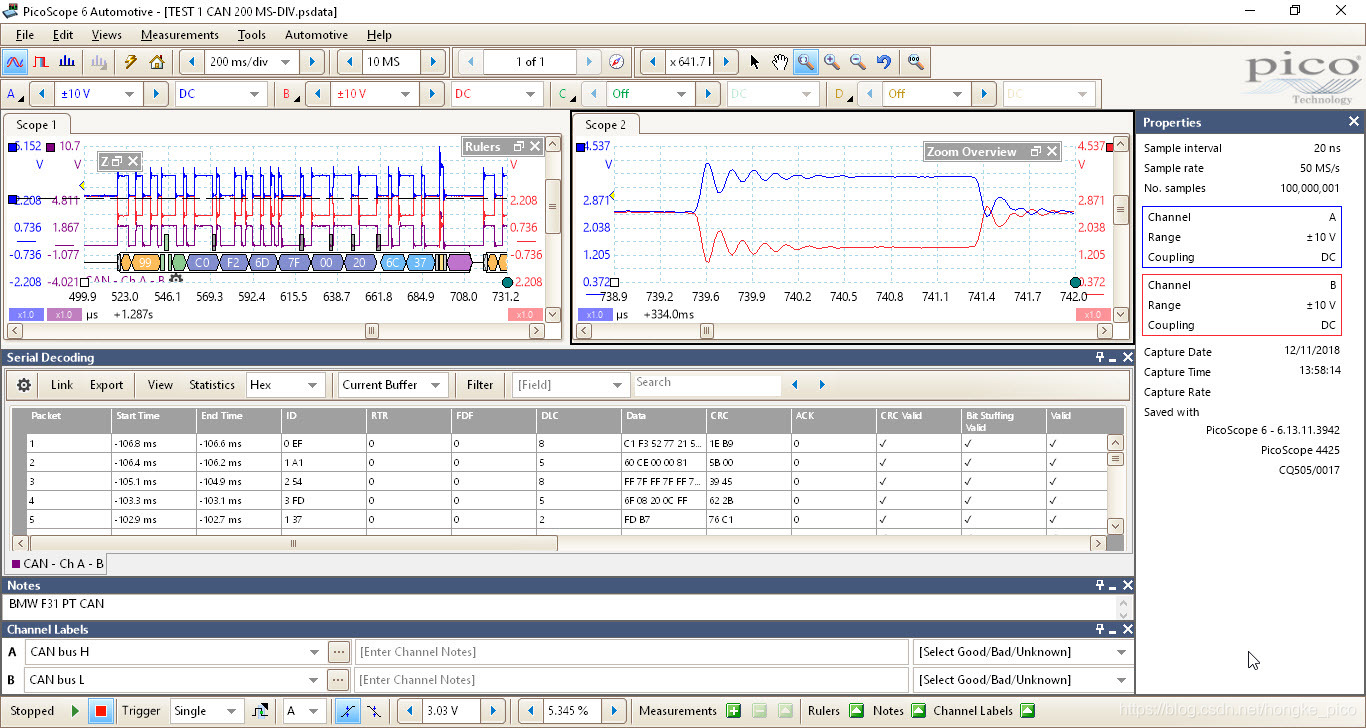

图1和图2分别是用标准测试线和TA375测CAN 信号，时基为200ms/div。

                                                                                 图1 标准测试线

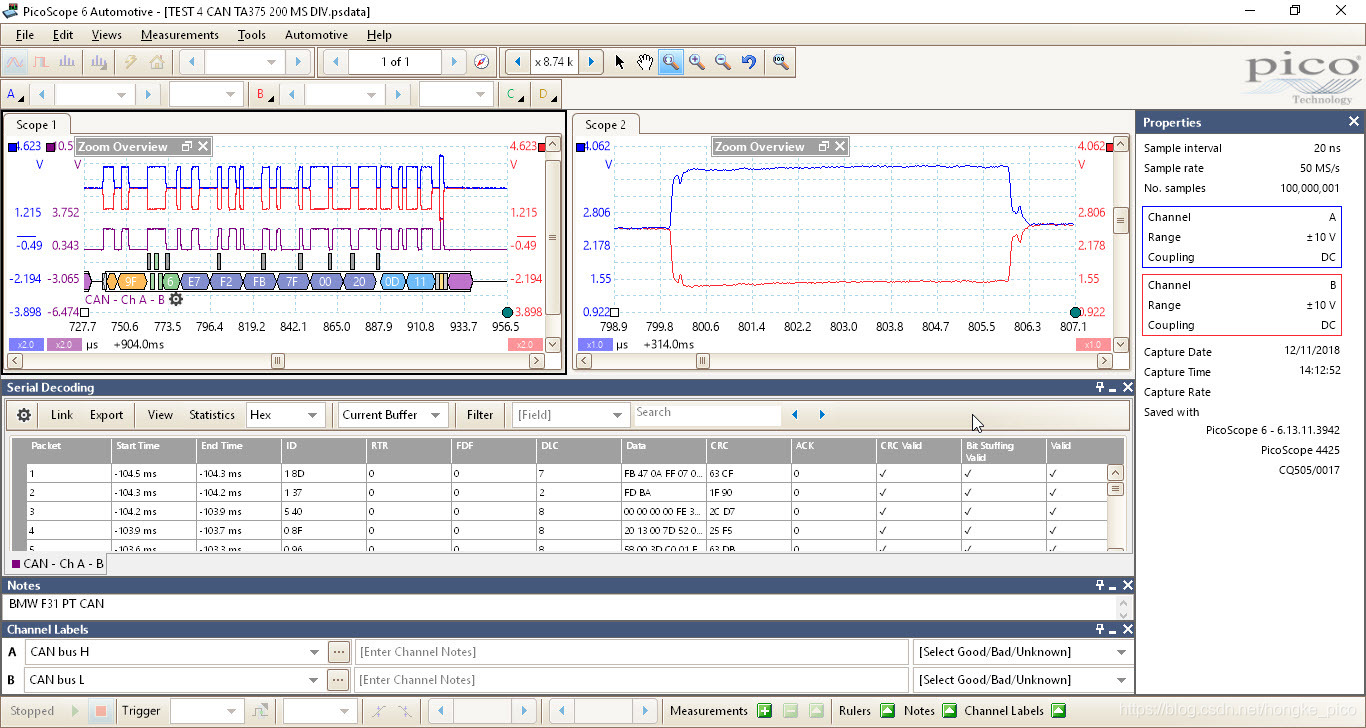

                                                                                     图2 TA375探头

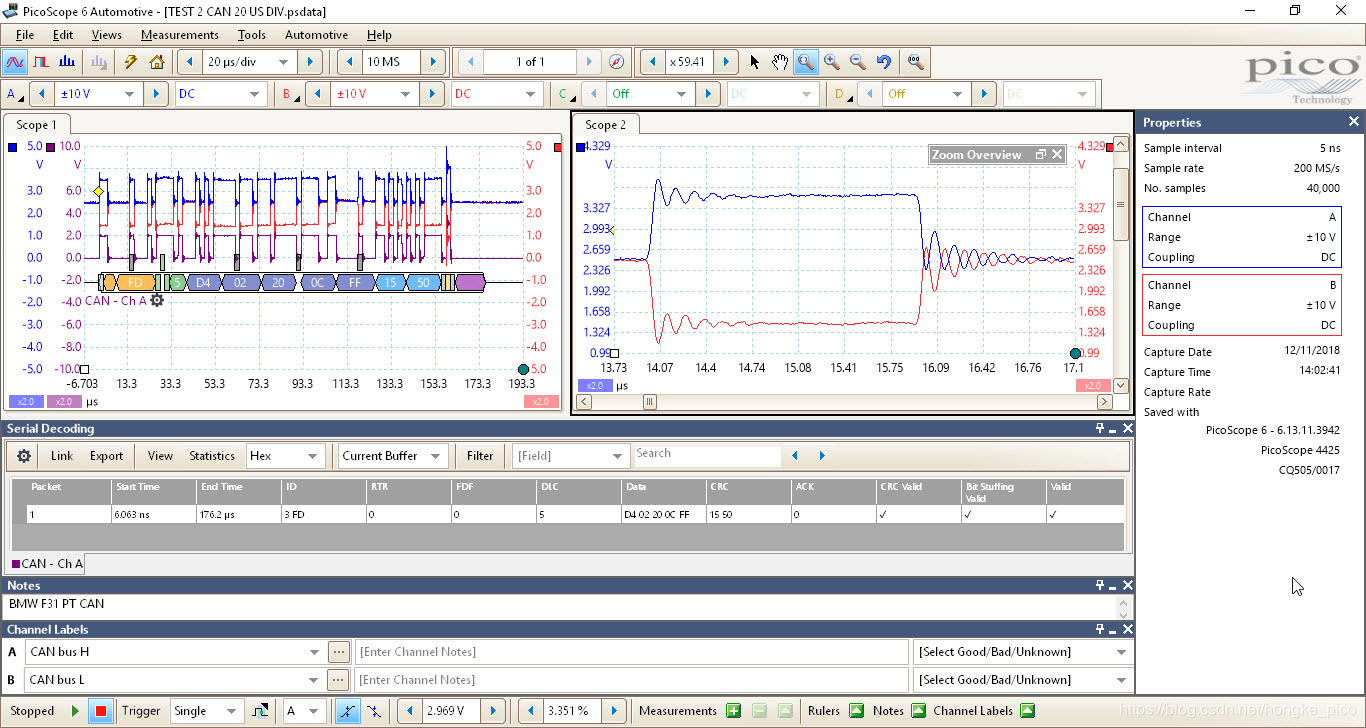

图3和图4分别是用标准测试线和TA375测CAN 信号，时基为20μs/div。

                                                                           图3 标准测试线

                                                                                        图4 TA375探头

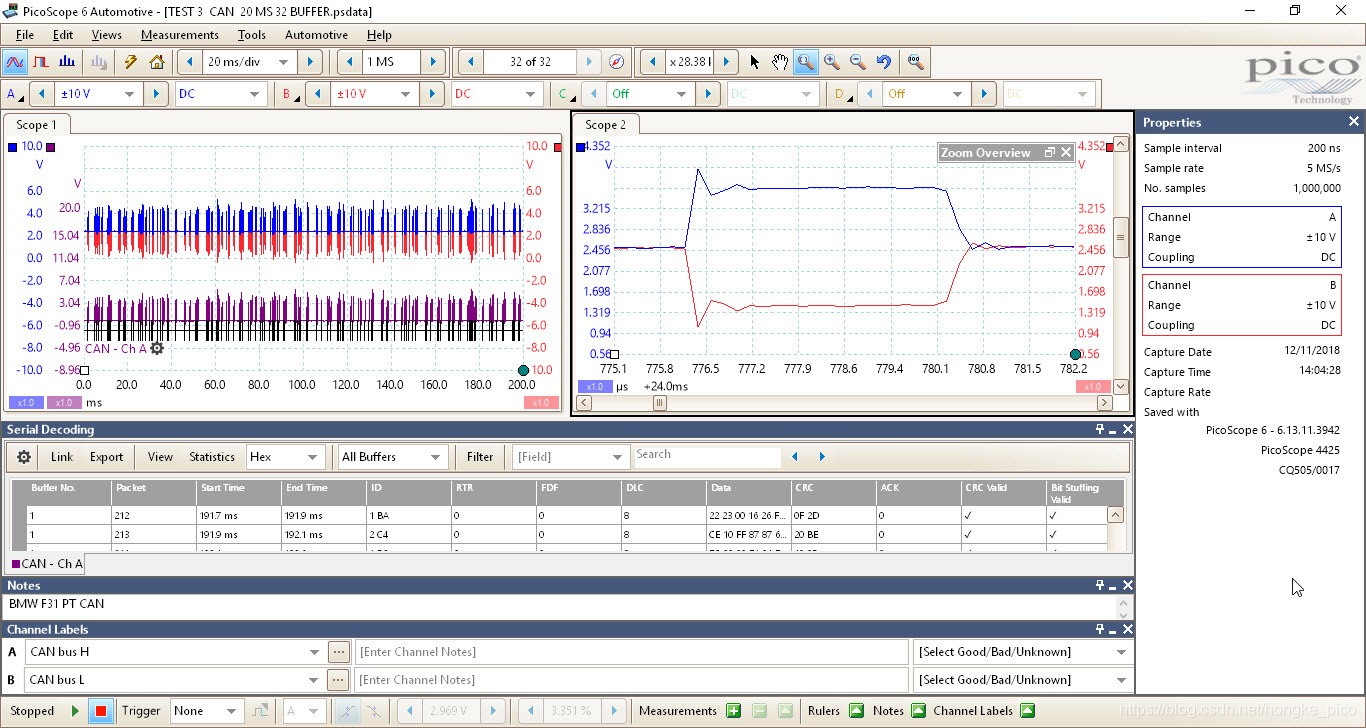

图5和图6分别是用标准测试线和TA375测CAN 信号，时基为20ms/div。

                                                                                        图5 标准测试线

                                                                                  图6 TA375探头

显而易见，TA375探头测量的CAN信号波形振铃弱了很多。而标准测试线测量CAN信号表现也非常出色，具有很高的分辨率并且能够正常译码。

接下来我们将测FlexRay信号，标准测试线本身具有5MHz的带宽。TA375高速探头置于x10挡位，因此具有100MHz的带宽。接下来我用标准测试线和TA375高速探头同时测FlexRay信号，在三种不同时基下进行捕获，对比两者波形。

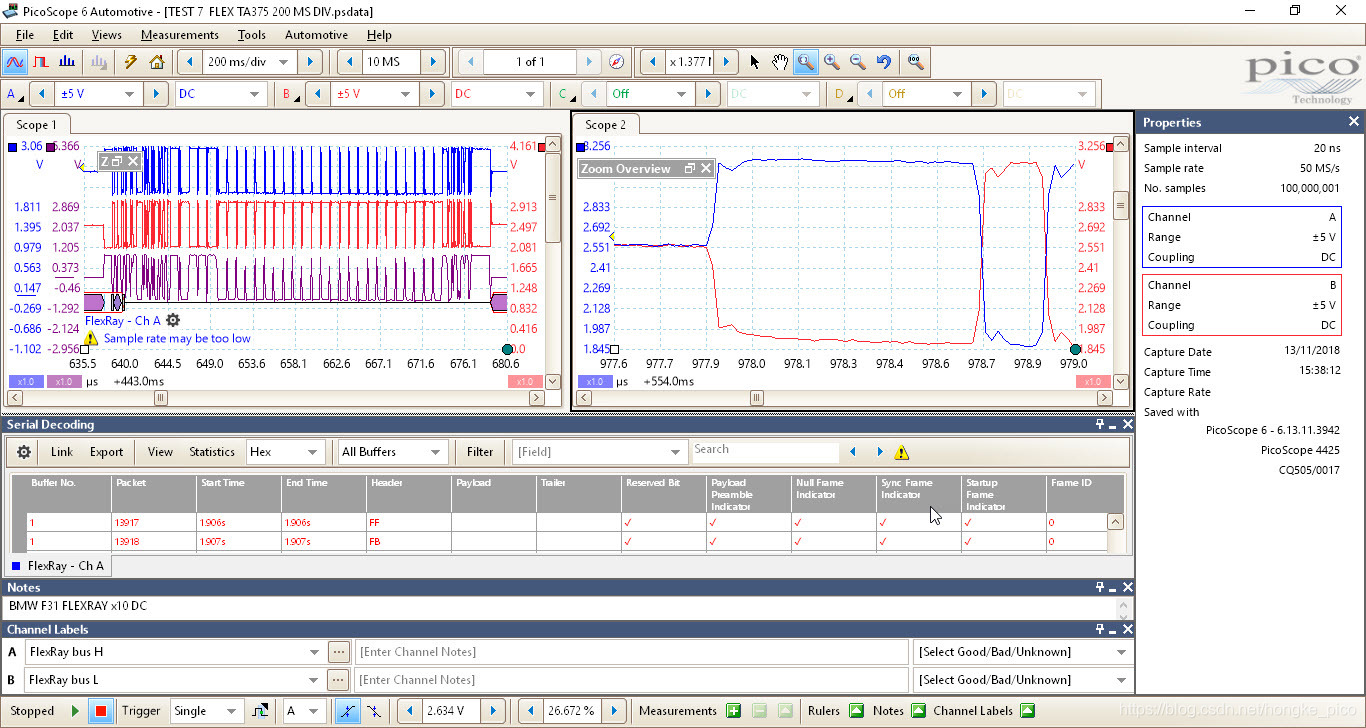

图7和图8分别是用标准测试线和TA375测FlexRay信号，时基为200ms/div。

                                                           图7 标准测试线

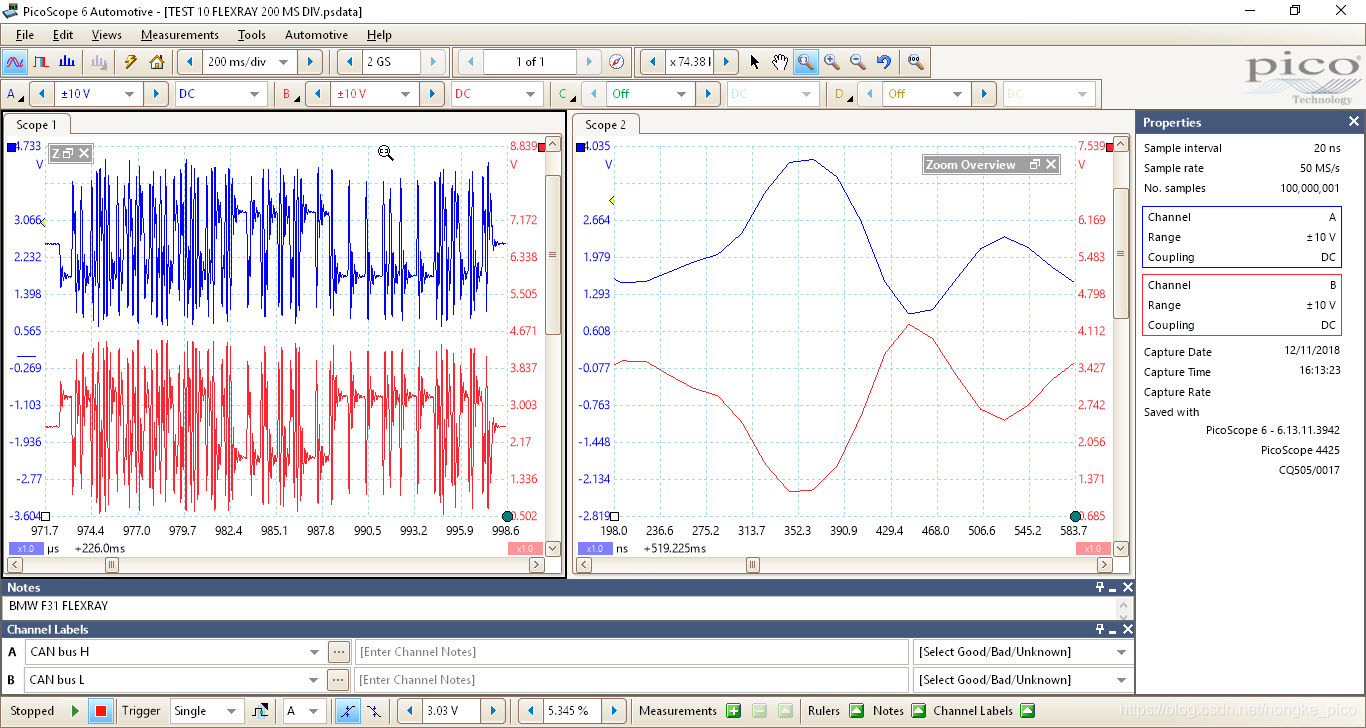

                                                                           图8 TA375探头

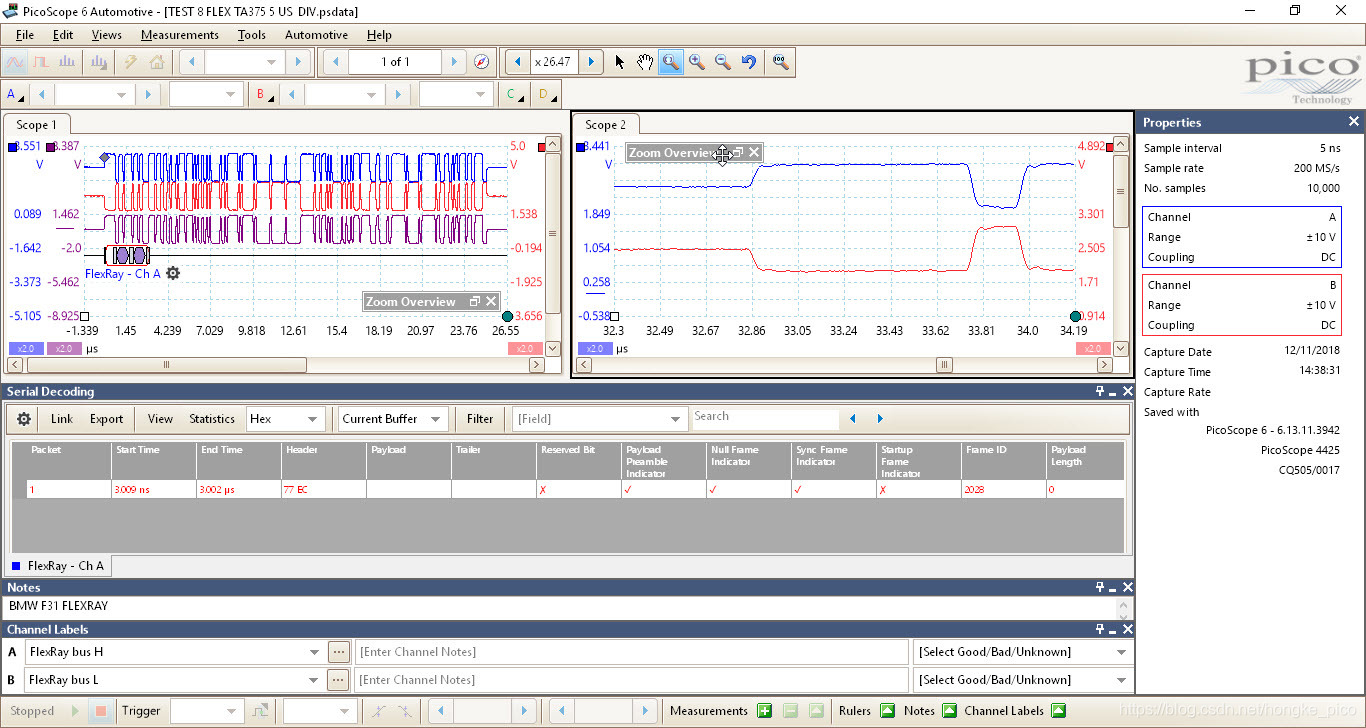

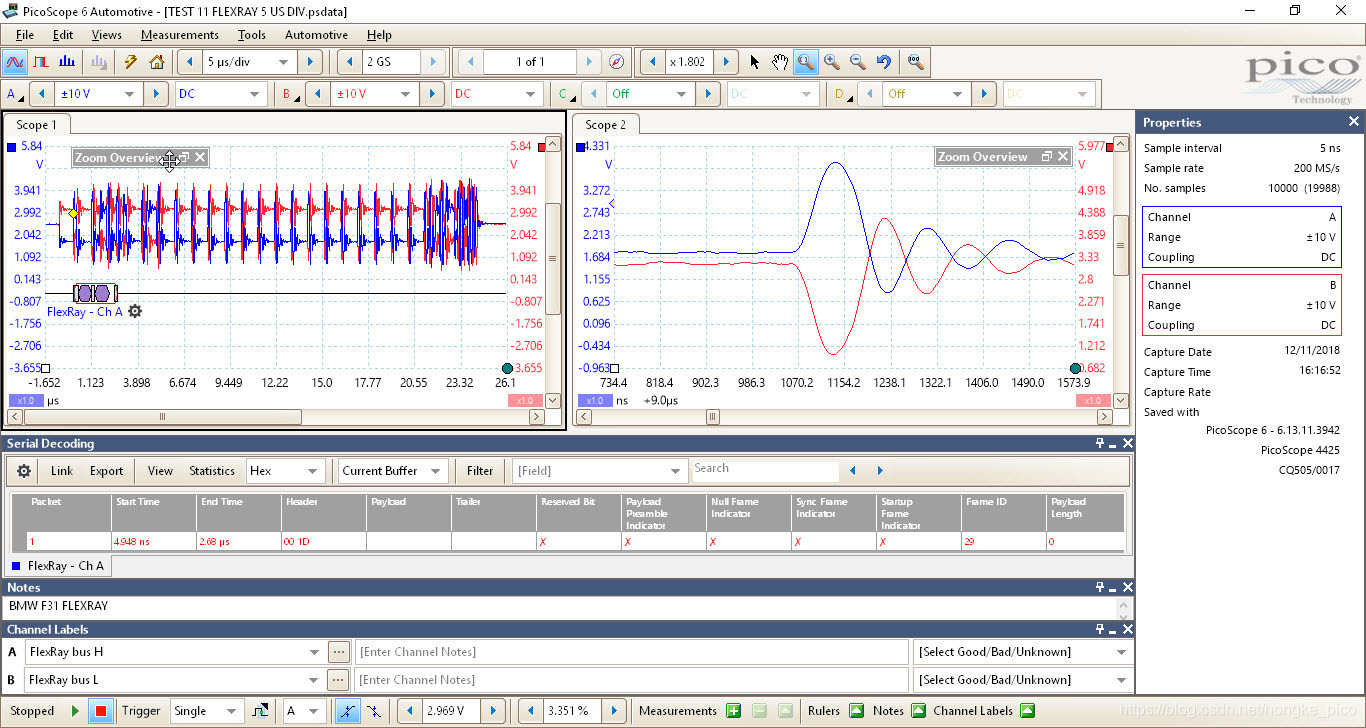

图9和图10分别是用标准测试线和TA375测FlexRay信号，时基为20μs/div。

                                                                   图9 标准测试线

                                                                                     图10 TA375探头

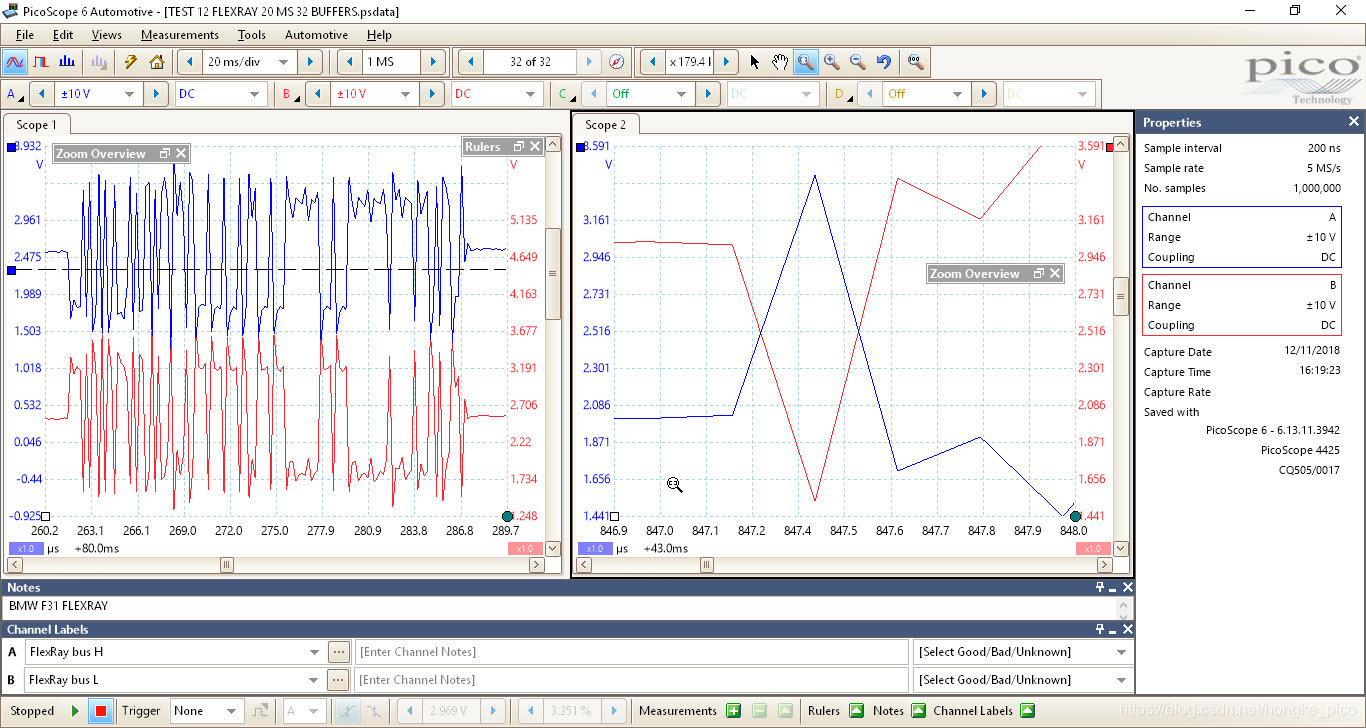

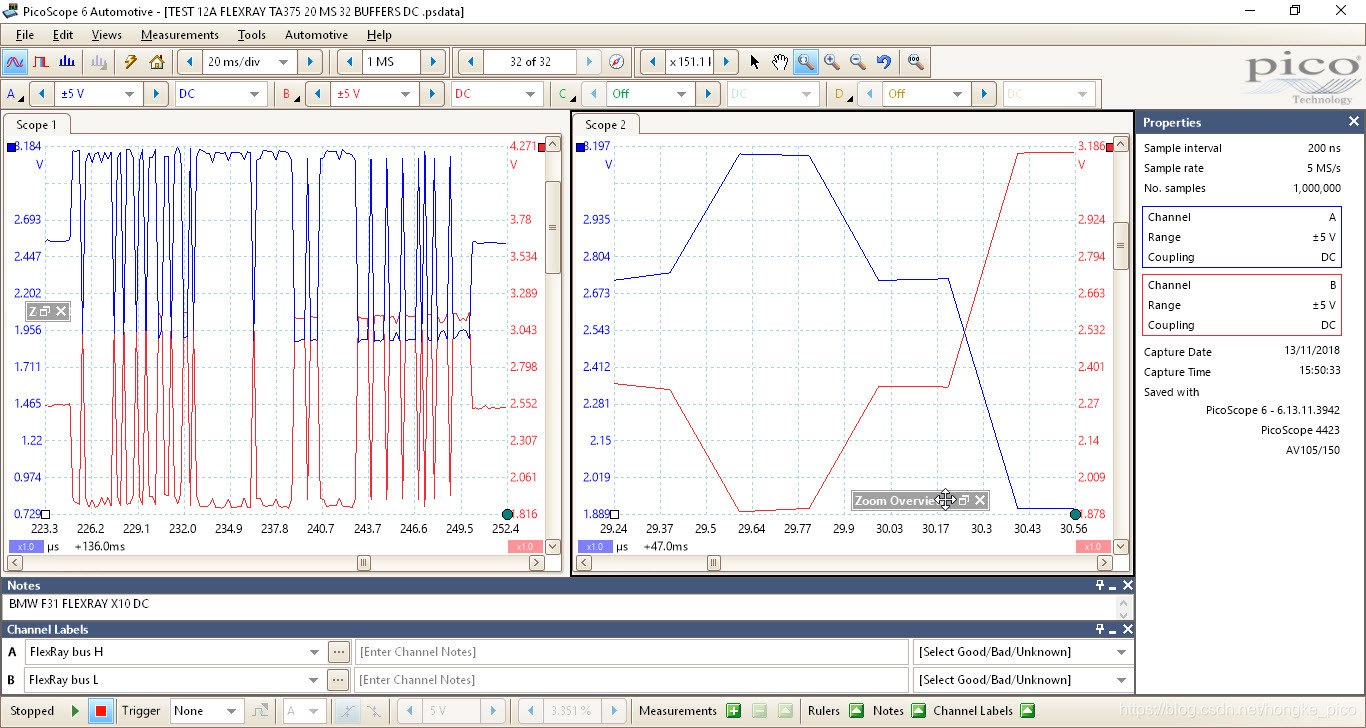

图11和图12分别是用标准测试线和TA375测FlexRay 信号，时基为20ms/div。

                                                         图11 标准测试线

                                                                                 图12 TA375探头

由此可见，TA375的100MHz高带宽能够充分捕获FlexRay信号（波特率为10Mbp/s）。而标准测试线采集的FlexRay信号波形失真，极大可能无法译码，并且译码时可能会出现“采样率较低”的黄色警告。

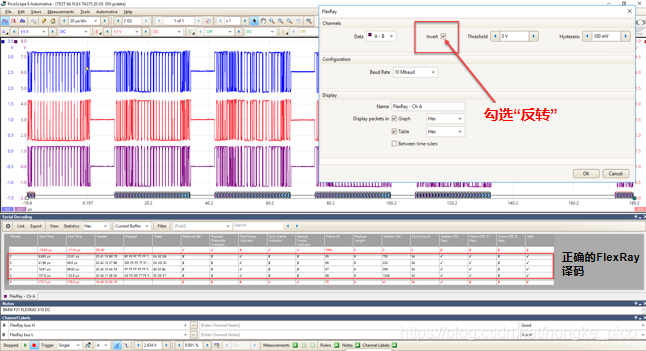

关于FlexRay串行译码这里我想提一下，如果出现译码错误，您可能需要在设置中勾选“反转”，如图13所示。差分信号A-B和通道A(FlexRay高电平)信号一般需要反转才能译码，而通道B信号(FlexRay低电平)可能不需要。后续我也会继续对这个问题进行探讨和改善。

                                                                                   图13 勾选“反转”
