《基于双向反激式变换器的电池主动均衡系统：理论、应用与展望》

基于双向反激式变压器的电池均衡系统：原理、应用与创新前沿

引言

在能源革命和“双碳”目标的大背景下，电化学储能系统与电动汽车产业正以前所未有的速度发展。无论是大规模的电网储能电站，还是飞入寻常百姓家的电动汽车，其核心动力来源都是电池包。然而，一个电池包并非由单个电芯简单构成，而是由数十个乃至数千个电芯通过串并联组合而成，以提供所需的电压和容量。

“木桶效应”在这里体现得淋漓尽致——整个电池包的性能、寿命和安全性并不取决于最强的那节电芯，而是受限于最弱的那一节。由于制造工艺、工作温度、自放电率等细微差异，电池包中的各个电芯在循环使用过程中，其电压、电荷状态和容量不可避免地会产生不一致性，即“不一致性”。这种不一致性会导致部分电芯过充或过放，从而引发容量衰减加速、寿命急剧缩短，甚至在极端情况下引发热失控，造成严重的安全事故。

因此，电池均衡技术应运而生，它如同一位细心的“电池管家”，主动调节电池包内各电芯的状态，使其趋于一致。在众多均衡拓扑结构中，基于双向反激式变压器的均衡方案，因其独特的优势，被认为是中高功率应用中最具潜力的技术路线之一。本文将深入剖析该系统的原理，详述其用途，并展望其未来的创新方向。

---

第一部分：系统工作原理深度解析

要理解双向反激式变压器均衡系统，我们需要将其拆解为三个核心部分：能量搬运的基石——反激式变压器、实现能量双向流动的开关网络，以及系统的大脑——控制与驱动策略。

1.1 核心能量转换单元：反激式变压器

反激式变压器是该系统的灵魂所在，但其名称中的“变压器”容易引起误解。在电路拓扑中，它更准确地应被称为“反激式耦合电感”。它与普通变压器的本质区别在于工作模式：普通变压器在原边励磁的同时，副边就通过磁耦合完成去磁和能量传输；而反激式变压器则遵循“先储存，后释放”的原则。

结构与工作原理：

• 物理结构： 它由一个磁芯（如EE、EFD、PQ型）和绕制其上的两个或多个绕组构成。其中一个绕组作为原边，其余作为副边。各绕组之间具有紧密的磁耦合，并确保极性为“同名端相反”，这是实现反激工作的基础。
• 工作模式：

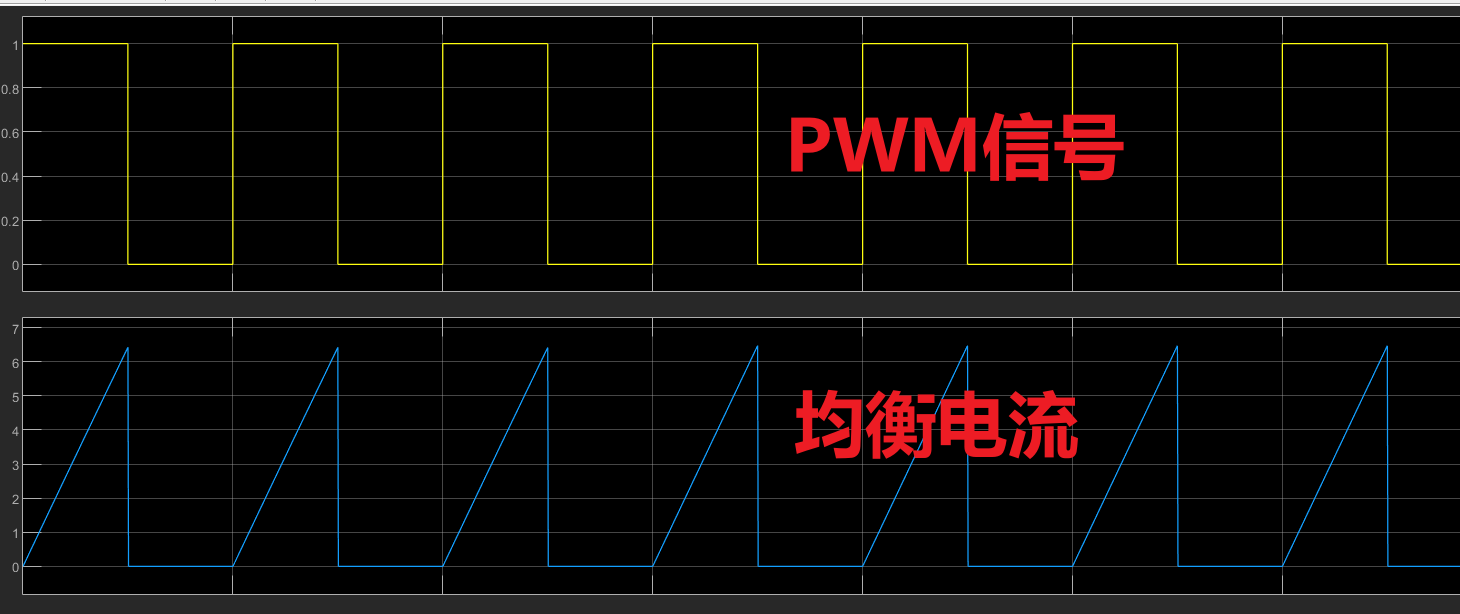

  1. 励磁/储能阶段： 当原边开关管（如MOSFET）导通时，原边绕组接通电源，电流线性上升。此时，电能转化为磁能，储存在变压器磁芯建立的磁场中。由于副边绕组极性相反，其感应的电动势会使二极管反偏，因此副边与负载断开，没有能量输出。
  2. 去磁/释能阶段： 当原边开关管关断时，原边电流被切断。磁场能量不能突变，为了维持磁通，变压器所有绕组的电压极性会发生翻转。此时，副边绕组的电动势变为正向，使二极管正偏导通，之前储存在磁场中的能量通过副边电路释放给负载。

在均衡系统中，我们巧妙地将“电池”作为这个“电源”和“负载”。通过控制开关管的通断，即可实现能量在电池之间的“搬运”。

1.2 实现双向流动的开关网络
