PCB设计全攻略：方法与主流软件深度解析

印刷电路板是电子产品的骨架和神经脉络，几乎所有电子设备都离不开它。PCB设计是将电路原理图转化为实际可生产、可装配的电路板物理布局的过程。它不仅是连接元器件的桥梁，更是决定产品性能、可靠性、成本乃至上市时间的关键环节。本文将系统性地介绍PCB设计的基本流程、核心方法论，并深入剖析当前主流的PCB设计软件，助您全面掌握这一关键技术。

第一部分：PCB设计方法——从概念到量产的系统工程

一个成功的PCB设计并非一蹴而就，它遵循一个严谨的、环环相扣的流程。现代PCB设计方法可以概括为以下几个核心阶段：

1. 前期准备与方案规划

这是设计的基石，决定了后续所有工作的方向。

• 需求分析： 明确产品的功能、性能指标（如信号速率、功耗、散热要求）、工作环境（温度、湿度、振动）、目标成本、尺寸限制等。
• 系统架构设计： 确定核心处理器、关键接口（如USB、HDMI、以太网）、电源架构等。
• 元器件选型： 根据架构选择具体的芯片、阻容感等元器件。需要考虑供货、成本、封装（特别是封装对焊接工艺的影响，如BGA、QFN）。
• 设计规范制定： 建立团队的设计规则，如线宽线距、过孔尺寸、阻抗控制要求等。这对于团队协作和设计一致性至关重要。

2. 原理图设计

原理图是电路的逻辑描述，是PCB布局布线的依据。

• 符号库创建： 确保所使用的每一个元器件都有准确、规范的原理图符号。
• 逻辑连接： 将元器件按照电路功能进行电气连接。清晰的模块化设计和规范的网络命名能极大提高可读性和后续调试效率。
• 电气规则检查： 利用软件的ERC功能检查开路、短路、未连接引脚等基础错误。
• 仿真验证（可选但强烈推荐）： 对于关键电路，如高速数字电路、模拟射频电路、电源电路，进行SPICE仿真或IBIS模型仿真，以验证电路功能在理论上的正确性，避免原理性错误流入物理实现阶段。

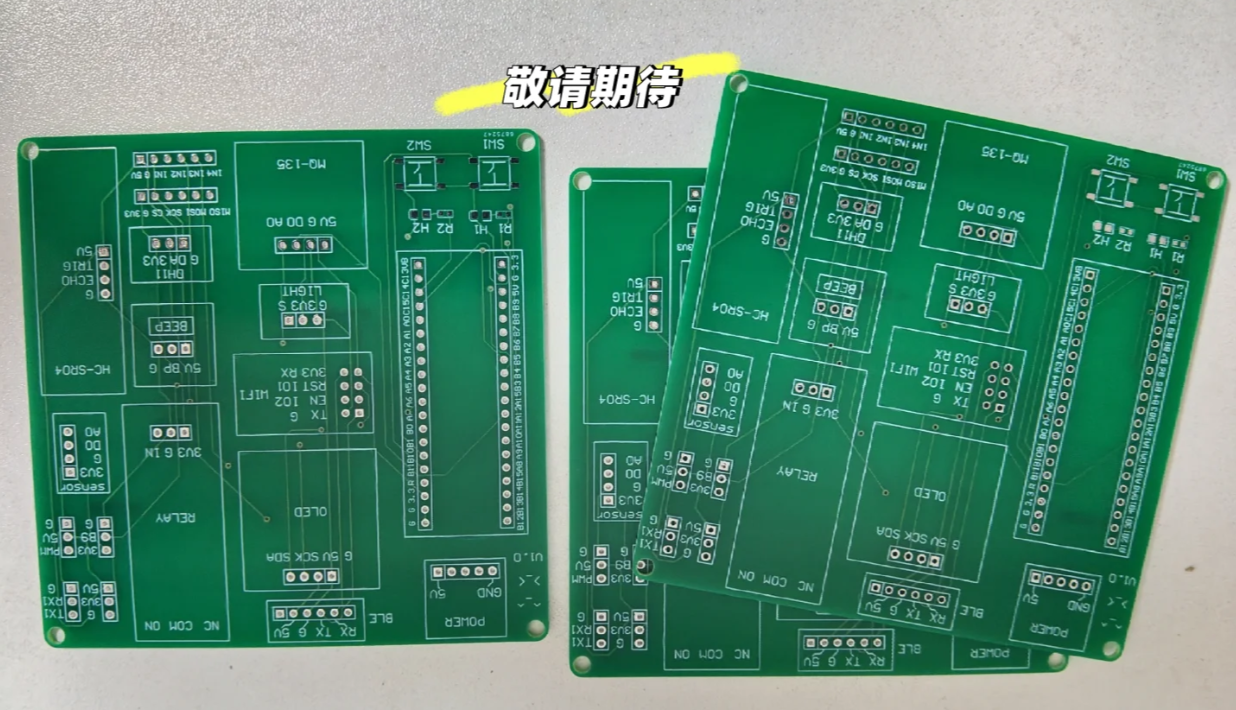

3. PCB布局

布局是决定PCB性能（尤其是EMC/EMI和信号完整性）的最关键步骤之一。其核心思想是：“布局定生死”。

• 板框导入与固定器件放置： 首先定义PCB的物理形状和尺寸，并放置连接器、开关、指示灯等必须位于特定位置的器件。
• 核心器件放置： 通常以主芯片（如CPU、FPGA）为中心，围绕其放置相关的关键器件，如时钟电路、存储器、电源芯片等。
• 功能模块划分： 将板卡按功能划分为不同的区域，如电源区、模拟区、数字区、射频区。遵循“先大后小，先难后易”的原则。
• 布局核心准则：
  • 信号流走向： 使信号路径尽可能短、直，避免迂回，减少信号反射和串扰。
  • 电源分配网络： 电源芯片应靠近用电单元，滤波电容（特别是去耦电容）必须紧贴芯片电源引脚放置，以形成低阻抗的供电回路。
  • 热设计考虑： 大功率器件应分散放置，并预留散热路径（如靠近板边、添加散热孔、连接散热器）。
  • 电磁兼容性： 高频、高速电路要远离板边和连接器，敏感电路与干扰源进行隔离。

4. PCB布线

布线是将逻辑连接转化为物理铜箔的过程，是实现设计意图的最终步骤。

• 规则设置： 这是现代PCB设计的精髓。在布线前，必须在设计软件中精确设置所有规则，包括：
  • 电气规则： 线宽、线距、各类间距（线与孔、孔与孔、线与焊盘等）。
  • 阻抗控制规则： 对于高速信号（如USB、DDR、HDMI），必须根据叠层结构计算并设置差分对线宽线距，以达到目标特性阻抗（如90Ω差分，50Ω单端）。
• 关键网络优先布线：
  • 电源线： 根据电流大小确定线宽，通常先进行电源平面分割或进行电源主干道布线。
  • 高速信号线： 如时钟、差分对、DDR数据线等。需要实施“等长布线”以确保时序一致，并遵循“3W原则”以减少串扰。
  • 敏感模拟信号： 短而直，必要时用地线进行屏蔽。
• 布线策略：
  • Fanout（扇出）： 特别是对于BGA封装，需要先通过过孔将信号从焊盘下引出。
  • 差分对布线： 必须保持线长严格等长、线距一致、平行走线。
  • 长度匹配： 通过添加蛇形线来调节信号线长度，满足时序要求。
• 地平面完整性： 保证地平面的完整和连续是提供良好信号回流路径、抑制EMI的基础。避免信号线跨分割地平面。

5. 后期处理与输出

• DRC检查： 布线完成后，必须运行设计规则检查，确保所有布局布线都符合预设规则。这是交付前最重要的质量关卡。

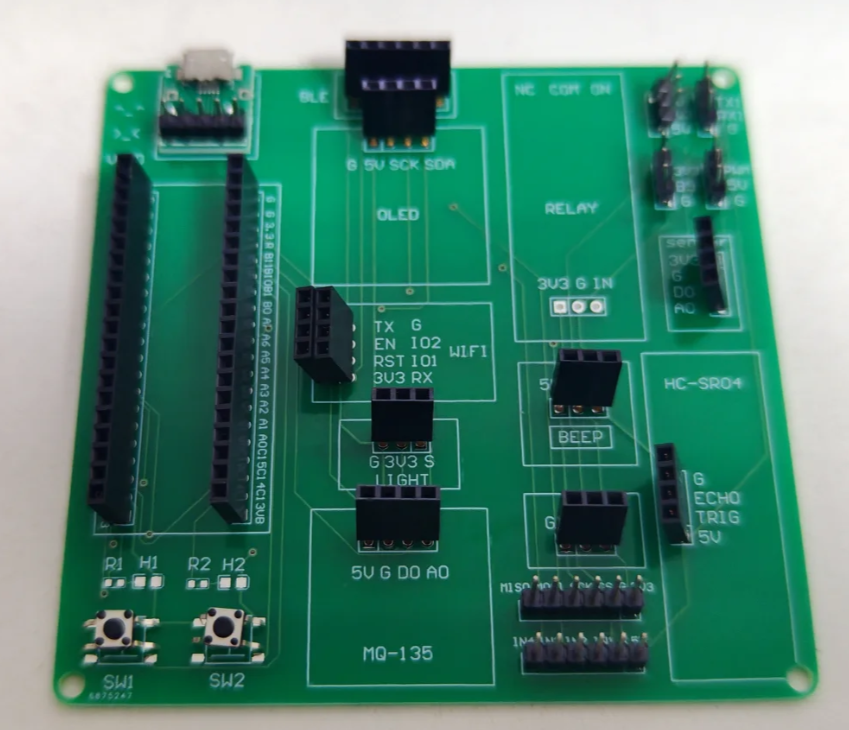

• 丝印调整： 调整元器件位号、添加标注，使其清晰、整洁，便于生产和调试。
• 覆铜： 对空白区域进行覆铜（通常接地），以增强屏蔽、改善散热和板翘。注意覆铜与高速信号线的间距。
• 生成制造文件：
  • Gerber文件： 标准的PCB光绘文件，包含各层（线路、阻焊、丝印等）的图形信息。
  • 钻孔文件： 指定所有过孔和安装孔的位置和尺寸。
  • 贴片坐标文件： 用于自动化贴片机。
  • 装配图及BOM： 用于元器件采购和装配。
• 设计评审： 邀请同行、硬件专家对设计进行最终评审，集思广益，发现潜在问题。

方法论总结： 现代PCB设计是一个高度依赖规则驱动和前期仿真的流程。优秀的工程师不仅会使用软件，更重要的是深刻理解电路原理、电磁场理论和生产工艺，能够在设计之初就预见并规避潜在风险。

---

第二部分：主流PCB设计软件介绍——工欲善其事，必先利其器

PCB设计软件是工程师实现创意的画笔。市场上软件种类繁多，各有侧重，可大致分为三类：高端专业级、中端商业级和免费/开源级。

一、 高端专业级软件

这类软件功能极其强大，主要用于通信、服务器、航空航天、高端消费电子等领域的复杂高速、高密度板设计。

1. Cadence Allegro

   • 定位： 行业绝对的领导者，尤其是在高速数字电路和复杂IC设计领域。
   • 核心优势：
     • 强大的约束管理器： 其约束驱动设计理念是行业标杆，对于成百上千条需要精确控制阻抗、等长、时序的规则，管理起来游刃有余。
     • 卓越的高性能设计能力： 对DDRx、PCIe等最新高速接口的支持和仿真优化最佳。
     • 与Cadence仿真工具无缝集成： 与Sigrity、PSpice等协同，提供从原理图到板级、SI/PI/热仿真的完整解决方案。
     • 团队协作功能： 支持多人同时在同一块板上进行设计，极大提升大型项目效率。
   • 适用场景： 大型通信设备、数据中心服务器、高端图形卡、复杂FPGA设计等。
   • 学习曲线： 陡峭，需要投入较多时间学习。

2. Mentor Graphics (Siemens EDA) PADS Professional / Xpedition

   • 定位： 同样是高端市场的巨头，与Allegro分庭抗礼。
   • 核心优势：
     • Xpedition平台： 提供了从原理图（xDX Designer）到布局布线（xPCB Layout）的全流程工具，以“正确由构造”的设计理念闻名。
     • 先进的自动布线器： 其AutoActive RE布线技术非常智能，在保持规则的前提下，能提供近乎手工布线的质量。
     • 强大的DFM分析： 内建了深入的制造可行性分析功能。
     • 与西门子Tecnomatix等软件集成， 为电子和机械的协同设计提供了强大支持。
   • 适用场景： 与Allegro类似，广泛应用于汽车电子、工业控制、航空航天等复杂领域。
   • 学习曲线： 同样陡峭。

二、 中端商业级软件

这类软件在功能、性能和价格上取得了良好平衡，是大多数中小型企业和独立工程师的首选。

1. Altium Designer

   • 定位： 中端市场的王者，功能全面，用户体验极佳。
   • 核心优势：
     • 统一的设计环境： 将原理图、PCB布局、库管理、仿真、输出制造全部集成在一个单一平台内，工作流非常流畅。
     • 直观易用的界面： 相比高端软件，AD的学习曲线相对平缓，上手快。
     • 功能足够强大： 支持高速设计、阻抗控制、长度匹配、刚柔结合板等高级功能，能满足80%以上的应用场景。
     • 活跃的社区和丰富的资源： 教程、库文件、第三方插件非常多。
   • 适用场景： 消费电子、物联网设备、工业控制、汽车电子、中小批量的各类电子产品开发。
   • 学习曲线： 中等，是高校教学和初学者向专业工程师过渡的理想选择。

2. Cadence OrCAD / Allegro PCB Designer Standard

   • 定位： Cadence推出的中端解决方案，是Allegro功能的子集。
   • 核心优势：
     • 业界标准的原理图工具： OrCAD Capture被广泛认为是最好用的原理图设计工具之一。
     • 与高端Allegro的兼容性： 使用OrCAD/Allegro标准版设计，可以无缝升级到更高级的Allegro版本，设计文件完全兼容。
     • 强大的仿真集成： 与PSpice紧密集成，便于电路仿真。
   • 适用场景： 适合那些需要强大原理图功能和Cadence生态系统，但PCB复杂度尚未达到需要全功能Allegro的项目。

3. Mentor Graphics PADS Standard / Plus

   • 定位： Siemens EDA旗下的中端产品线，是Xpedition的简化版。
   • 核心优势：
     • 性价比高： 以相对低廉的价格提供强大的布局布线能力。
     • 逻辑与物理设计整合： 其PADS Logic和PADS Layout的集成度很好。
     • 平滑的学习路径： 从PADS Standard可以平滑过渡到更高级的PADS Professional。
   • 适用场景： 中小型企业，以及需要处理中等复杂度PCB设计的工程师。

三、 免费/开源软件

这类软件大大降低了PCB设计的门槛，非常适合爱好者、学生、初创团队制作简单板卡或进行原型验证。

1. KiCad EDA

   • 定位： 开源EDA软件的标杆，功能正在迅速逼近商业软件。
   • 核心优势：
     • 完全免费和开源： 无任何功能或商业使用限制。
     • 功能日益完善： 支持多层板、阻抗控制、差分对布线、长度匹配、3D视图等。
     • 活跃的社区： 拥有庞大的用户群，库资源丰富，问题容易得到解答。
     • 跨平台： 完美支持Windows、macOS和Linux。
   • 适用场景： 电子爱好者、学生项目、开源硬件、初创公司的低成本原型开发。
   • 学习曲线： 对于有EDA软件使用经验的人来说易于上手。

2. Fusion 360 (Electronics)

   • 定位： Autodesk推出的集成化产品开发平台，将机械CAD与ECAD融为一体。
   • 核心优势：
     • 电子与机械的深度融合： 在同一个软件内完成PCB设计和外壳结构设计，实时进行干涉检查，这是其最大亮点。
     • 基于云的协作： 便于团队在不同地点协同工作。
     • 免费的初创版/教育版： 为符合条件的用户提供免费使用权限。
   • 适用场景： 特别适合创客、工业设计师、以及需要频繁进行机电一体化设计的项目。

3. EasyEDA / JLCPCB

   • 定位： 基于浏览器的在线EDA工具，与PCB制造厂JLCPCB深度绑定。
   • 核心优势：
     • 无需安装，跨设备访问： 在任何有浏览器的电脑上都可以进行设计。
     • 极简的打样流程： 设计完成后，一键即可发送到JLCPCB进行生产，并可以直接选用其庞大的元器件库（LCSC）和SMT贴片服务。
     • 免费使用： 基础功能对个人用户免费。
   • 适用场景： 简单、快速的PCB设计和打样，非常适合初学者和快速验证电路的想法。

总结与选择建议

PCB设计是一个理论与实践紧密结合的领域。优秀的设计师需要：

• 深厚的电子学基础 以理解信号和电源的完整性。
• 熟悉EMC/EMI设计规范 以确保产品通过相关认证。
• 了解PCB制造与装配工艺 以实现可制造性设计。

在选择软件时，应综合考虑以下因素：

• 项目复杂度： 设计手机主板和做一个Arduino扩展板，所需的工具天差地别。
• 预算： 商业软件价格从几千到几十万人民币不等。
• 团队与协作： 大型团队需要支持协同设计的软件。
• 学习资源与社区： 良好的社区支持能帮助您快速解决问题。
• 个人偏好与工作流： 工具的顺手程度直接影响工作效率。

给新手的建议： 可以从 KiCad 或 EasyEDA 开始，它们免费且能让你掌握PCB设计的核心概念。当技能提升或进入职场后，Altium Designer 是目前行业内最普遍的要求之一，值得重点学习。若目标是进入顶尖的通信或芯片公司，那么掌握 Cadence Allegro 或 Siemens Xpedition 将成为你的核心竞争力。

总而言之，无论是方法还是工具，PCB设计都是一个不断学习、不断实践、不断优化的过程。希望本文能为您在这个充满挑战与乐趣的领域探索提供一份有价值的指南。
