Vivado 摸鱼记录 Day_7 (ง ˙o˙)ว

1. review

day_6 day_5的补充 Vivado 从计数器到可控线性序列机 B-优快云博客

day_5 从计数器到可控线性序列机 A Vivado 从计数器到可控线性序列机 A-优快云博客

day_4 参数化设计 Vivado 时序逻辑点灯带师流水灯参数化-优快云博客

day_3 实现单个led Vivado 时序逻辑计数器-优快云博客

day_2 译码器 Vivado 3-8译码器 4-16译码器-优快云博客

day_1 Vivado使用流程 Vivado 使用流程二选一数据选择器-优快云博客

2. 阻塞赋值(=) 与非阻塞赋值(<=)

阻塞赋值(=)：依次执行

非阻塞赋值(<=)：同时执行 //注意实例中的参数d

//举个栗子实现 d = a + b ; out_1 = a + b + c ; out_2 = d + c ;

//来see see 结果如何叭(ง ˙o˙)ว

3. 阻塞赋值(=)

3.1 design sources

block_1

module block_1(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
out <= 0 ;
else
out = d + c ;
always@(posedge clk or negedge reset_n)
if(!reset_n)
d <= 0 ;
else
d = a + b ;
endmodule

block_2

module block_2(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
begin out <= 0 ; d <= 0 ; end
else
begin
out = d + c ;
d = a + b ;
end
endmodule

block_3

module block_3(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
begin out <= 0 ; d <= 0 ; end
else
begin
d = a + b ;
out = d + c ;
end
endmodule

block_4

module block_4(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
d <= 0 ;
else
d = a + b ;
always@(posedge clk or negedge reset_n)
if(!reset_n)
out <= 0 ;
else
out = d + c ;

endmodule

3.2 simulate sources

`timescale 1ns / 1ns
module block_tb();
reg clk , reset_n , a , b , c ;
wire [1:0]d_b1 ;
wire [1:0]d_b2 ;
wire [1:0]d_b3 ;
wire [1:0]d_b4 ;
wire [1:0]out_b1 ;
wire [1:0]out_b2 ;
wire [1:0]out_b3 ;
wire [1:0]out_b4 ;
block_1 t_1(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_b1) , .out(out_b1));
block_2 t_2(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_b2) , .out(out_b2));
block_3 t_3(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_b3) , .out(out_b3));
block_4 t_4(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_b4) , .out(out_b4));

initial clk = 1 ;
always #10 clk = ~clk ;
initial
begin
reset_n = 0 ;
#21;
reset_n = 1 ;
a = 0 ; b = 1 ; c = 1 ;
#219;
a = 1 ; b = 1 ; c = 0 ;
#200;
a = 1 ; b = 1 ; c = 1 ;
#200;
$stop;
end

endmodule

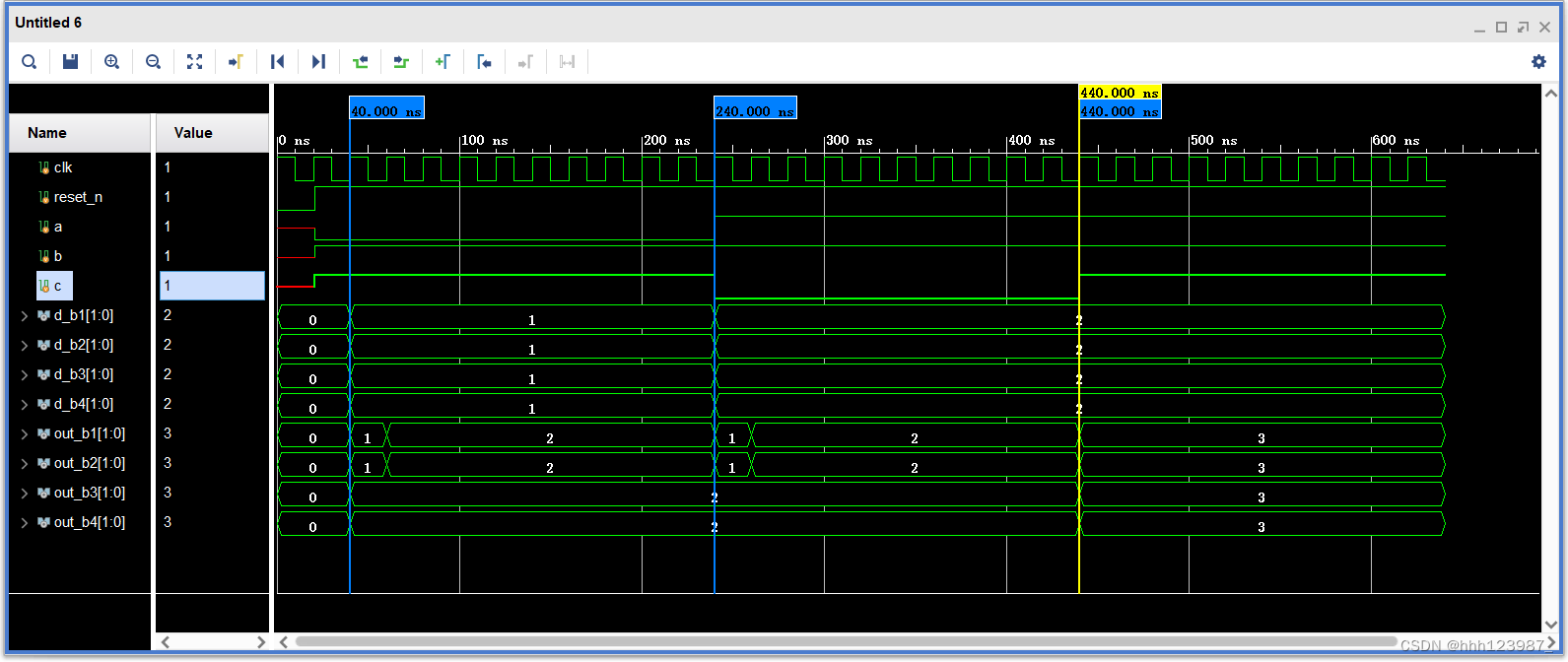

对比结果发现：

阻塞赋值下四种情况的d的结果是一致的

block_1 block_2 的输出保持一致

block_3 block_4 的输出保持一致

其中， block_1 block_2 相对于 block_3 block_4在前两个状态下out存在一个时钟周期的延迟

即 out = d + c ; d = a + b ; 与 d = a + b ; out = d + c ; 在阻塞赋值下是依次进行的

4. 非阻塞赋值(<=)

4.1 design sources

nonblock_1

module nonblock_1(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
out <= 0 ;
else
out <= d + c ;
always@(posedge clk or negedge reset_n)
if(!reset_n)
d <= 0 ;
else
d <= a + b ;
endmodule

nonblock_2

module nonblock_2(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
begin out <= 0 ; d <= 0 ; end
else
begin
out <= d + c ;
d <= a + b ;
end
endmodule

nonblock_3

module nonblock_3(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
begin out <= 0 ; d <= 0 ; end
else
begin
d <= a + b ;
out <= d + c ;
end
endmodule

nonblock_4

module nonblock_4(input clk , input reset_n , input a , input b , input c ,
output reg[1:0]d , output reg[1:0]out);

always@(posedge clk or negedge reset_n)
if(!reset_n)
d <= 0 ;
else
d <= a + b ;
always@(posedge clk or negedge reset_n)
if(!reset_n)
out <= 0 ;
else
out <= d + c ;

endmodule

4.2 simulate sources

`timescale 1ns / 1ns
module block_tb();
reg clk , reset_n , a , b , c ;
wire [1:0]d_n1 ; wire [1:0]d_n2 ; wire [1:0]d_n3 ; wire [1:0]d_n4 ;
wire [1:0]out_n1 ; wire [1:0]out_n2 ; wire [1:0]out_n3 ; wire [1:0]out_n4 ;
nonblock_1 t_n1(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_n1) , .out(out_n1));
nonblock_2 t_n2(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_n2) , .out(out_n2));
nonblock_3 t_n3(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_n3) , .out(out_n3));
nonblock_4 t_n4(.clk(clk) , .reset_n(reset_n) , .a(a) , .b(b) , .c(c) ,
.d(d_n4) , .out(out_n4));

initial clk = 1 ;
always #10 clk = ~clk ;
initial
begin
reset_n = 0 ;
#21;
reset_n = 1 ;
a = 0 ; b = 1 ; c = 1 ;
#219;
a = 1 ; b = 1 ; c = 0 ;
#200;
a = 1 ; b = 1 ; c = 1 ;
#200;
$stop;
end

endmodule

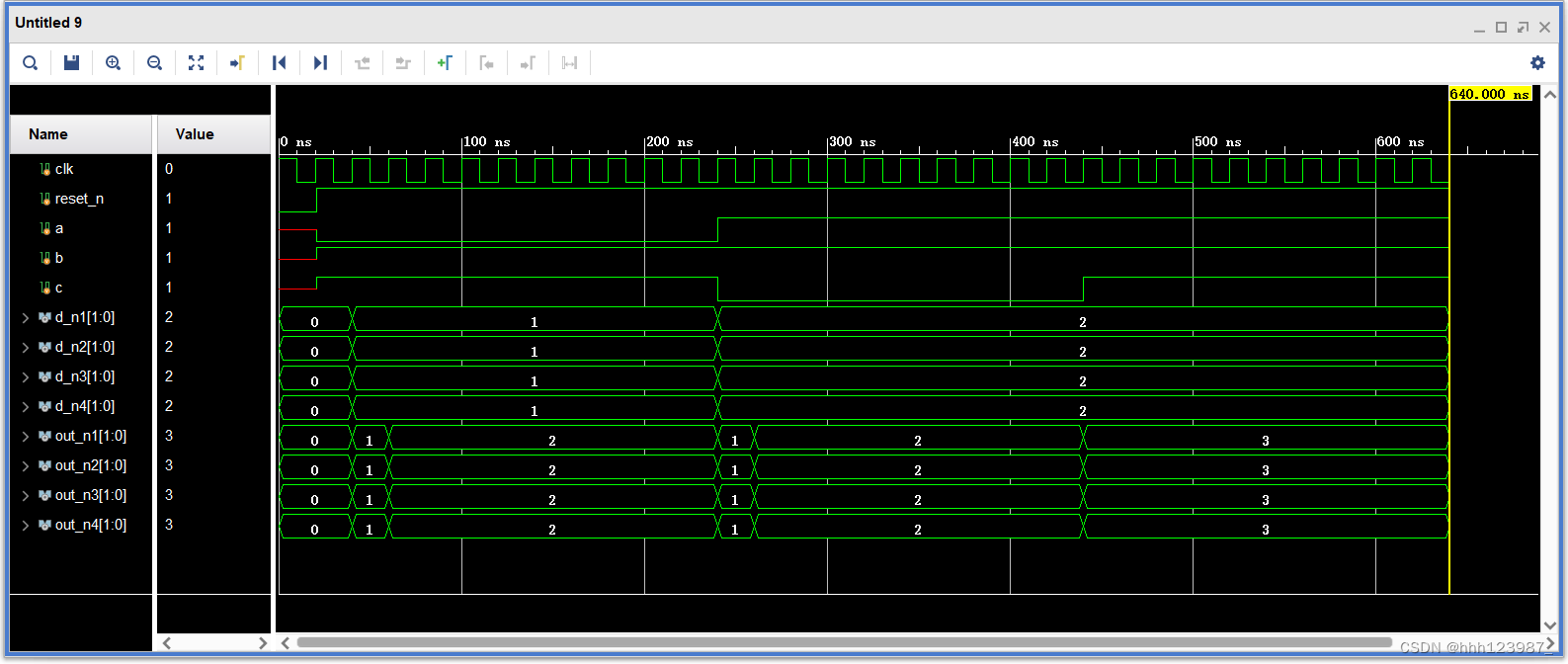

对比结果发现：

阻塞赋值下四种情况的 d 的结果是一致的 out 也是一致的

Q：为什么前两个状态下与阻塞赋值的out = d + c ; d = a + b ;结果相同呢？

A：对于非阻塞赋值，d <= a + b ; out <= d + c ; 两个语句是同时进行的，

假设 a = 1 ; b = 0 ; c = 1 ; d = 0 ; out = 0 ;

对于 d : d_next <= a + b ; d_next = 1 ;

对于out : out_next <= d + c ; out_next = 0 + 1 = 1 ;

//感谢弹幕大佬解惑
