[FPGA 学习记录] 阻塞赋值与非阻塞赋值

阻塞赋值与非阻塞赋值

本小节我们来理解一下阻塞赋值与非阻塞赋值。那么阻塞赋值与非阻塞赋值的相关概念解析，在 Verilog 基础语法当中我们已经说过了，这儿为什么要再讲解一遍呢？是因为阻塞赋值与非阻塞赋值的概念，一直是初学者比较头疼的一个问题。那么经过上次的了解，有的朋友可能还没有理解阻塞赋值与非阻塞赋值的概念，那么有的朋友可能理解了，但是他们不知道应该怎么使用，也就是说不知道什么时候使用阻塞赋值，什么时候使用非阻塞赋值。

在本小节当中，我们除了对概念进行深入的解析之外，还会结合我们的实验工程，通过仿真波形，进一步加深大家对阻塞赋值和非阻塞赋值的理解。

本小节主要内容分为两个部分：一部分就是理论学习，就是阻塞赋值与非阻塞赋值的概念解析；然后就是实战演练，就是结合我们的实验工程，深入理解阻塞赋值与非阻塞赋值。

首先是理论学习

1 理论学习

1.1 阻塞赋值

先来看一下阻塞赋值。

在开始学习阻塞赋值的概念之前，我们先编写一段 RTL 代码

a = 1;
b = 2;
c = 3;

begin
    a = b + 1;
    b = a + 2;
    c = a - 1;
end

接下来我们就结合这段 RTL 代码，进行阻塞赋值的概念解析。

阻塞赋值的赋值号使用等号 = 来表示，对应的电路结构往往与触发沿没有关系，只与输入电平的变化有关系，它的操作认为只有一个步骤的操作就是：计算赋值号右边的语句，更新赋值号左边的语句。什么意思呢？就像 a = b + 1; 这条语句计算 b+1 然后更新 a 的值；b = a + 2; 这条语句就是计算 a+2 更新 b 的值；此时不允许来自任何其他 Verilog 语句的干扰，直到现行的赋值完成，才允许下一条赋值语句的执行。这句话怎么理解呢？比如说 a = b+1; 这条语句在执行赋值的过程中，其他语句是不能执行的，如果说要执行 b = a+2; 必须等到 a = b+1; 执行完成之后才能执行 b = a+2; 这条语句。

那么串行块中就是 begin-end 中，我们的 begin-end 中，各条阻塞赋值语句将以它们在顺序块中的排列顺序依次执行，也就是说 begin-end 当中的语句是顺序执行的。a = b+1; 这条语句执行完成之后才能执行 b = a+2; 才能执行 c = a-1;。如果说 c = a-1; 排列在 a = b+1; 之后，也就是说 b = a + 2; 和 c = a - 1; 它俩的位置调换一下，那么这三条语句怎么执行呢？就是 a = b+1; 然后是 c = a-1; 然后是 b = a+2;，它们执行的顺序是依照排列顺序而来的，而且每条语句执行完成之后才能执行下一条语句。

那么这三条语句执行完阻塞赋值之后 a b c 它们的值分别是什么呢？我们来依次看一下。

那么首先是 a = b+1;，b+1 先进行运算，b 原来等于 2，b 加 1 之后等于 3，那么执行完 a = b+1; 这条语句之后 a 就等于 3 了；

接下来 b = a+2;，那么 a 现在已经等于 3 了，3 加 2 等于 5，那么 b 现在就等于 5；

最后是 c = a - 1;，a 已经是 3 了，a 减 1 等于 2，2 的值就给了 c，c 就等于 2。

这个串行块执行完成之后，三者的值就是这样了

阻塞赋值，一定要记住：每条语句执行完成之后，才能进行下一条语句的执行，而且在 begin-end 串行块当中，各条语句是顺序执行。

以上就是阻塞赋值的概念解析

1.2 非阻塞赋值

接下来看一下非阻塞赋值，同样我们先编写一段代码

a = 1;
b = 2;
c = 3;

begin
    a <= b + 1;
    b <= a + 2;
    c <= a - 1;
end

我们编写的 RTL 代码它和我们的阻塞赋值编写的 RTL 代码是差不多的，只是使用的赋值方式不同。

非阻塞赋值的赋值号使用的是小于等于号 <=，它对应的电路结构往往是与触发沿有关系的，只在触发沿的时刻才能进行非阻塞赋值，这儿是与阻塞赋值有区别的。那么非阻塞赋值的操作可以看作是两个步骤的过程，在赋值开始时刻计算赋值号右边的语句，在赋值结束时刻更新赋值号左边的语句。也就是说，b + 1、a + 2、a - 1 它们计算完成之后不会直接赋值给左边的语句，而是说等到 end 之后，同时将左边的语句进行一个更新。

在计算非阻塞语句赋值号右边的语句和更新赋值号左边的语句期间，允许其他的 Verilog 语句同时进行操作。

在 begin 和 end 这个串行块之间，三条语句是并行执行的，那么不同于阻塞赋值是顺序执行。执行完 begin-end 串行块之后 a、b、c 它们的值分别是什么呢？我们来看一下。

在赋值开始时刻，首先是计算赋值号右边的语句。那么 b 加 1 是等于 3；a 加 2(1 加 2)也是等于 3；那么 a 减 1 是 1 减 1 等于 0。然后结束之后才会将 3、3、0 对应的赋值给 a、b、c。也就是说最后结束完成之后：a 等于 3，b 等于 3，c 等于 0

非阻塞赋值操作只能用于对寄存器类型变量进行赋值，因此只能用于 initial 语句和 always 语句当中，不允许使用于连续赋值 assign 语句。

以上就是理论部分对阻塞赋值与非阻塞赋值的解析，接下来开始实战演练

2 实战演练

在实战演练部分，我们会创建实验工程，编写 RTL 代码；然后对阻塞赋值、非阻塞赋值，进行仿真波形的查看。通过仿真波形，你可以更加深入的理解阻塞赋值与非阻塞赋值。

首先建立我们的文件体系

2.1 阻塞赋值

对于本实验工程不再进行波形图的绘制，直接进行代码的编写

首先是模块开始与模块名称，下面是端口列表，然后是模块结束。端口列表肯定包括时钟信号和复位信号，然后输入一个 2 位宽的输入信号 in；然后是一个 2 位宽的输出信号，因为使用 always 语句进行赋值，所以说它的变量类型是 reg 型

下面我们定义一个中间变量 in_reg，定义这个中间变量是为了方便我们仿真波形的观察；接下来对变量进行赋值，我们使用 always 语句，我们这儿使用异步复位

那么这几条语句的意思是：当复位信号有效时给 in_reg 变量进行一个初值赋值，然后给输出信号 out 进行一个初值的赋值。那么两个变量使用的是阻塞赋值，因为是对两个变量进行赋值，所以说我们使用了 begin-end

这几条语句是表示：当复位信号无效时对两个变量进行赋值，将输入信号 in 赋值给中间变量 in_reg，然后将 in_reg 的值赋值给输出信号 out。

这样阻塞赋值的代码已经编写完成，我们保存

blocking.v

module blocking
(
    input   wire        sys_clk     ,
    input   wire        sys_rst_n   ,
    input   wire [1:0]  in          ,

    output  reg  [1:0]  out
);

reg [1:0] in_reg;

always@(posedge sys_clk or negedge sys_rst_n)
    if (sys_rst_n == 1'b0)
        begin
            in_reg  = 2'b0;
            out     = 2'b0;
        end
    else
        begin
            in_reg  = in;
            out     = in_reg;
        end

endmodule

那么下面建立我们的实验工程。回到桌面。那么这儿大家应该很熟悉了

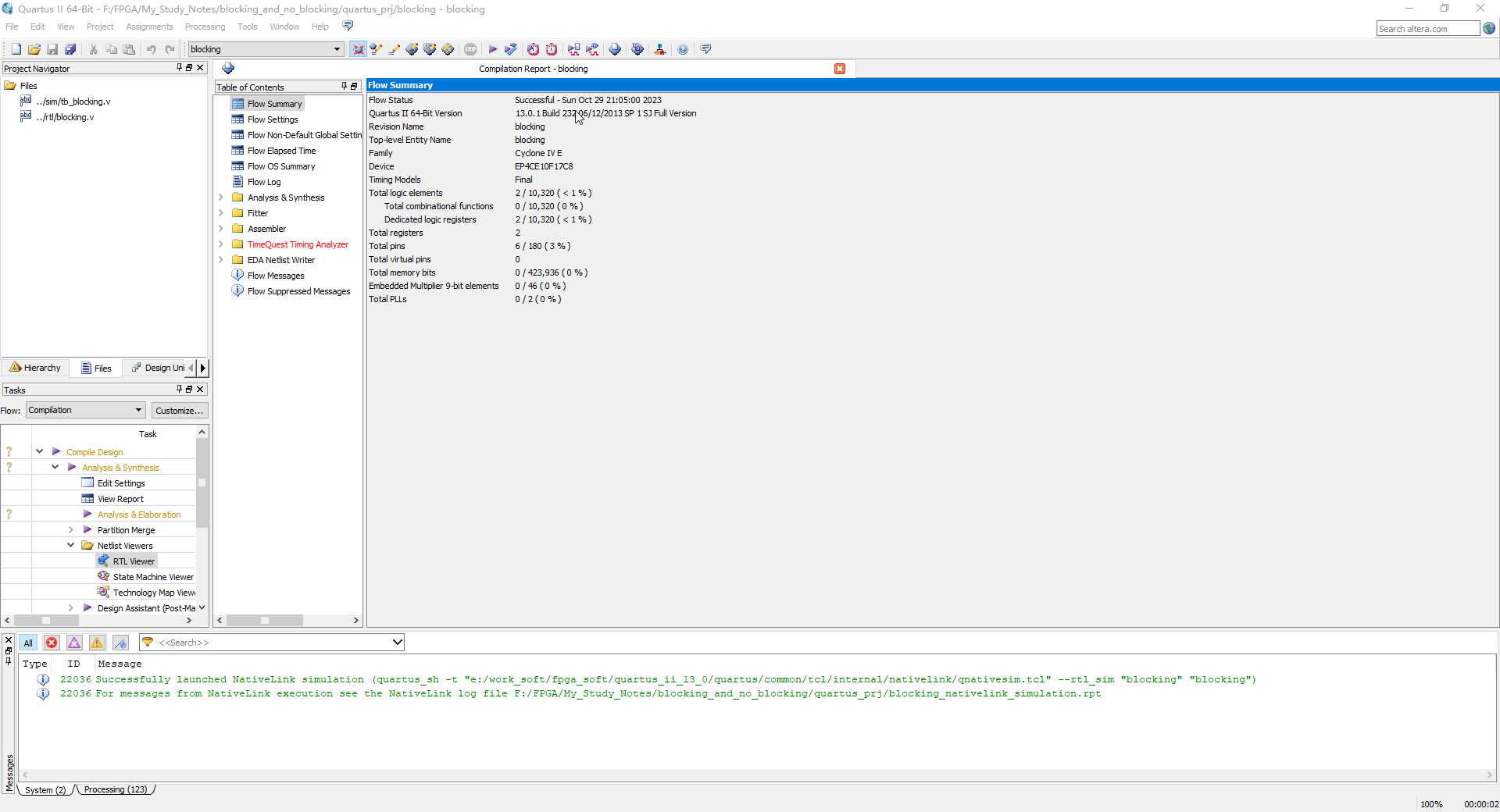

然后添加编写的代码，添加完成之后进行一次全编译，那么编译完成，点击 OK

我们来看一下 RTL 视图

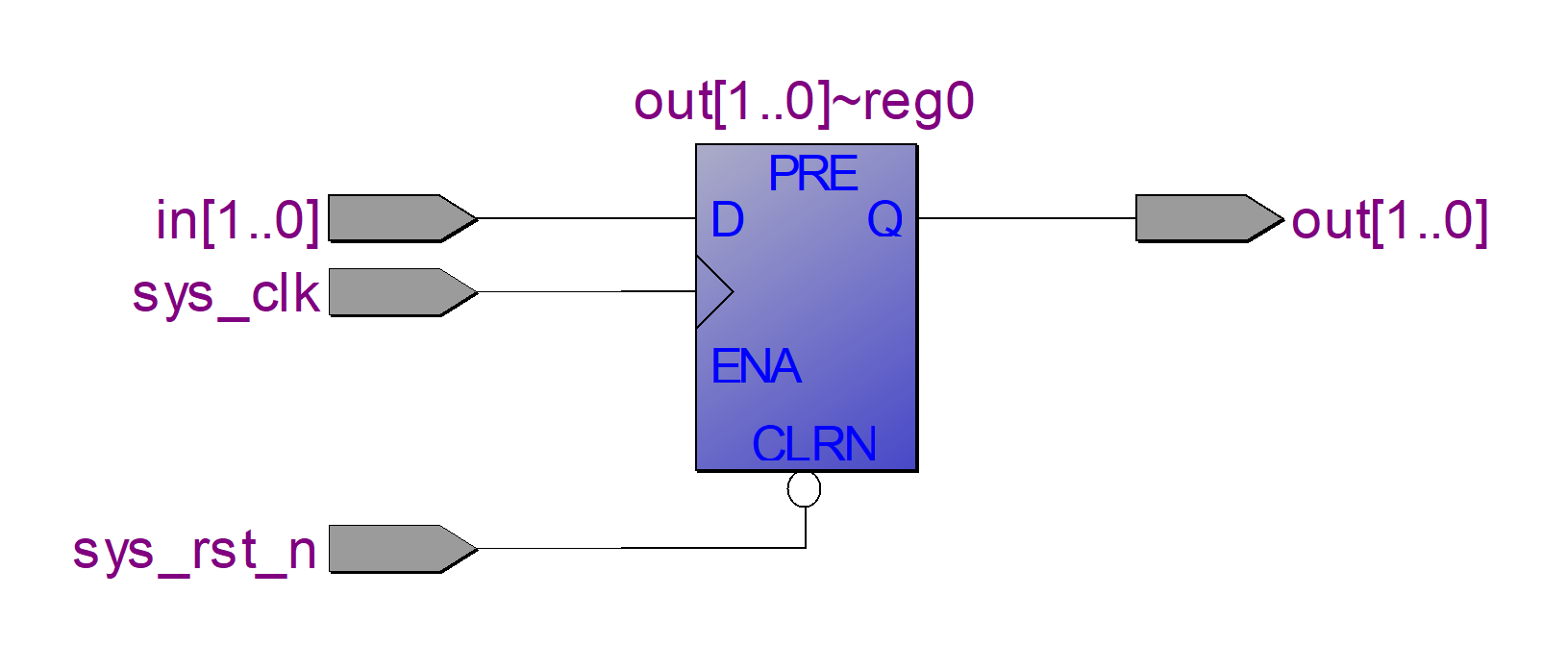

那么阻塞赋值代码，综合出来的 RTL 视图，使用了一个寄存器。

那么为了进一步验证，我们编写仿真文件。那么首先是时间参数，然后是开始与模块名称、端口列表，结束

然后是声明时钟、复位和输入信号，然后是将输出信号引出

那么下面使用 initial 语句初始化系统时钟、全局复位信号和输入信号

初始化完成之后，生成我们的模拟时钟，时钟频率还是 50MHz；然后使用求模取余法模拟输入信号

我们的输入信号的位宽是 2 位宽，那么它能表示：00、01、10、11，所以说我们这儿是对 4 进行求余，刚好可以生成非负数：0、1、2、3。

下面开始模块的实例化

tb_blocking.v

`timescale 1ns/1ns

module tb_blocking();

reg         sys_clk;
reg         sys_rst_n;
reg [1:0]   in;

wire[1:0]   out;

initial
    begin
        sys_clk = 1'b1;
        sys_rst_n   <= 1'b0;
        in  <= 2'b0;
        #20
        sys_rst_n   <= 1'b1;
    end

always #10 sys_clk = ~sys_clk;
always #20 in <= {$random} % 4;

blocking blocking_inst
(
    .sys_clk  (sys_clk  ),
    .sys_rst_n(sys_rst_n),
    .in       (in       ),

    .out      (out      )
);

endmodule

到了这里，仿真模块编写完成，我们保存，回到实验工程，添加我们的仿真文件，然后进行仿真设置

接下来开始仿真

那么仿真编译完成之后，打开 sim 选项卡，添加我们的阻塞赋值模块；打开波形窗口，全选、分组、去除前缀；点击 Restart，接下来让仿真运行 500ns；那么运行 500ns 之后，进行全局视图

根据我们上一讲的内容我们知道，一个寄存器可以实现延迟一拍的一个效果。

由我们的 RTL 视图可知，代码最终生成了一个寄存器。所以说，我们的仿真波形与 RTL 视图是刚好对应的

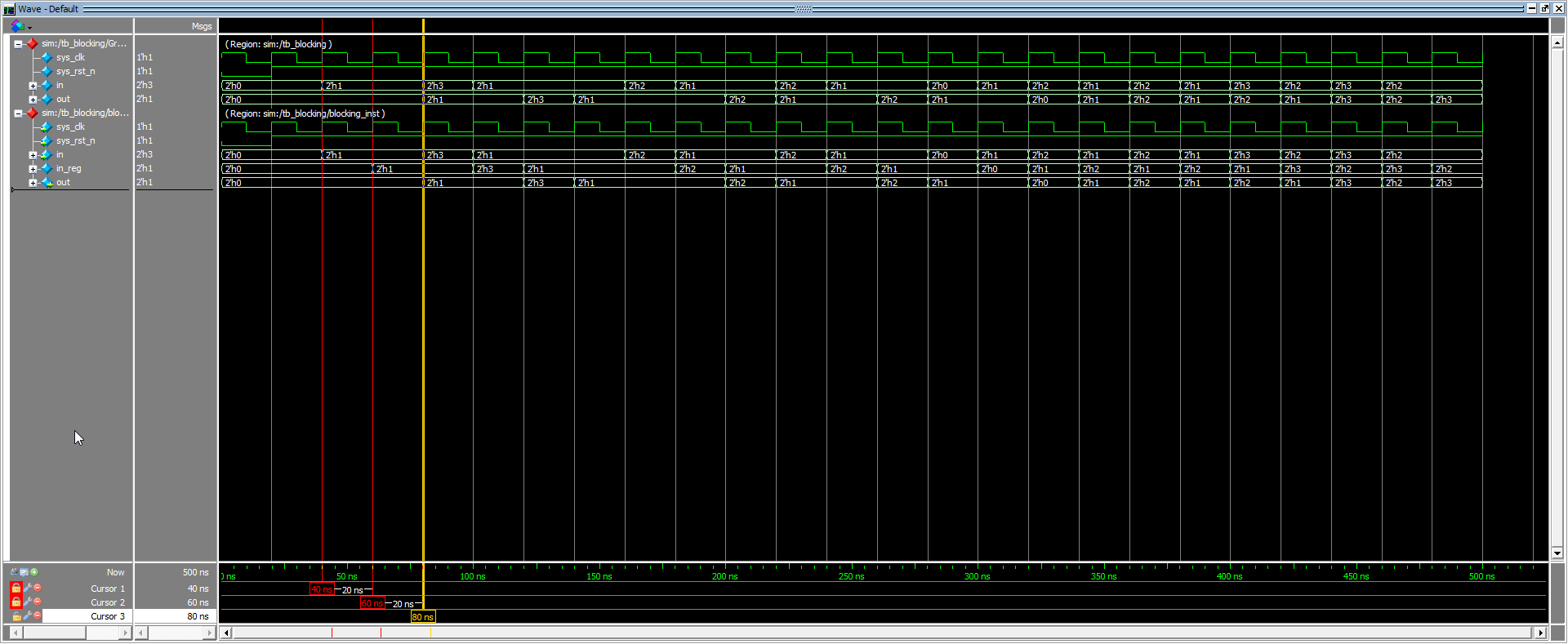

我们发现输入信号 in 和中间变量 in_reg、输出信号 out，它们的关系刚好就是延迟一拍的效果。但为什么是延迟一拍呢？首先，我们的中间变量 in_reg 它一定要等到复位信号被释放后且第一个时钟沿到来后，才会将 in 的值赋值给他，所以说它比输入信号延迟一拍，这儿是没有问题的；而中间变量 in_reg 和输出信号 out 它俩却没有延迟一拍的一个关系了，而是在同一时刻变化的，这是因为我们使用的是阻塞赋值，也就是说赋值号右边的表达式它的值有变化，赋值号左边的表达式立刻发生变化。我们最终看到的结果就是，中间变量 in_reg 和输出信号 out 它的波形变化是一样的。

那么以上就是阻塞赋值的仿真波形。

2.2 非阻塞赋值

接下来对代码进行修改，我们这儿使用非阻塞赋值，然后保存

blocking.v

module blocking
(
    input   wire        sys_clk     ,
    input   wire        sys_rst_n   ,
    input   wire [1:0]  in          ,

    output  reg  [1:0]  out
);

reg [1:0] in_reg;

always@(posedge sys_clk or negedge sys_rst_n)
    if (sys_rst_n == 1'b0)
        begin
            in_reg  <= 2'b0;
            out     <= 2'b0;
        end
    else
        begin
            in_reg  <= in;
            out     <= in_reg;
        end

endmodule

回到我们的实验工程，重新编译

然后查看 RTL 视图

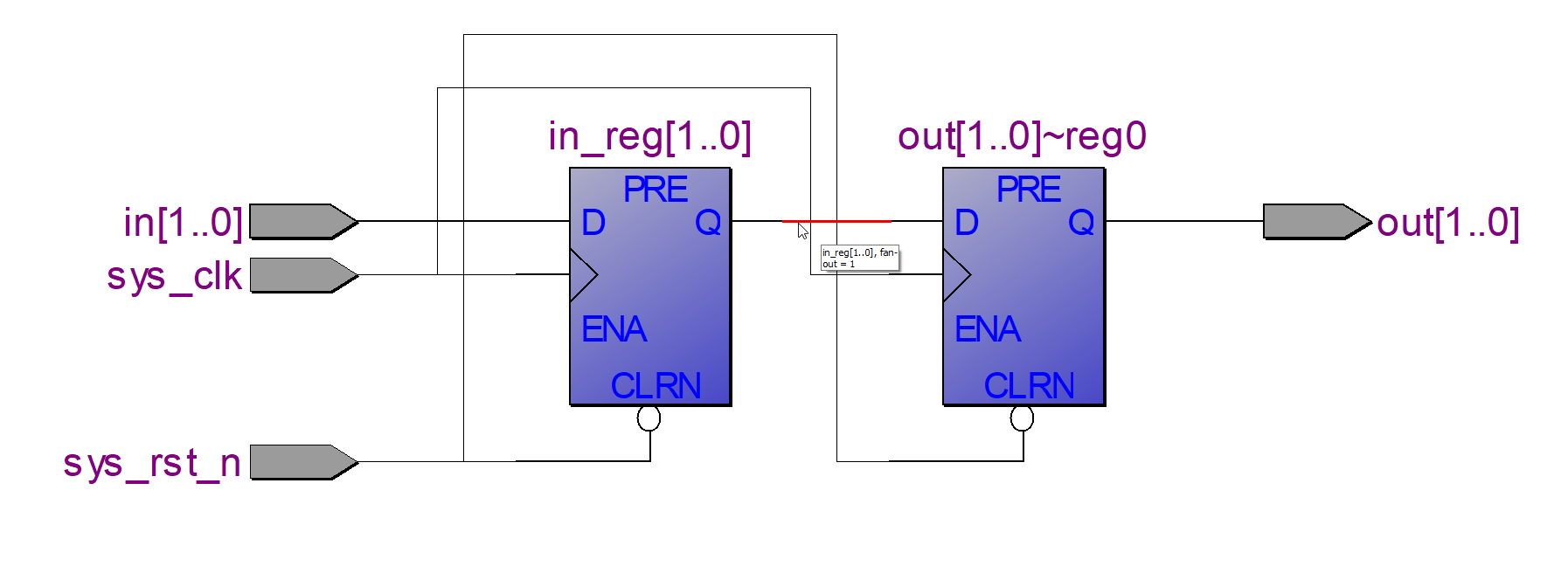

我们这儿可以发现 RTL 视图使用了两个寄存器。那么第一个寄存器输入信号是 in，输出信号是 in_reg；这儿就可以猜测出，我们的变量 in_reg 延迟了输入信号 in 一个时钟周期。那么第二个寄存器，输入信号是 in_reg 输出信号是 out；我们可以猜测：输出信号 out 延迟了变量 in_reg 一个时钟周期，延迟了输入信号 in 两个时钟周期。那么猜测是否正确呢？我们先来仿真一下。

回到 ModelSim，然后找到 Library 对我们修改的模块进行一个重编译，这儿显示编译成功，回到波形界面，点击 Restart，那么重新仿真 500ns，在仿真波形界面，我们可以选中任意波形，通过拖拽的方式来改变它们的排列顺序

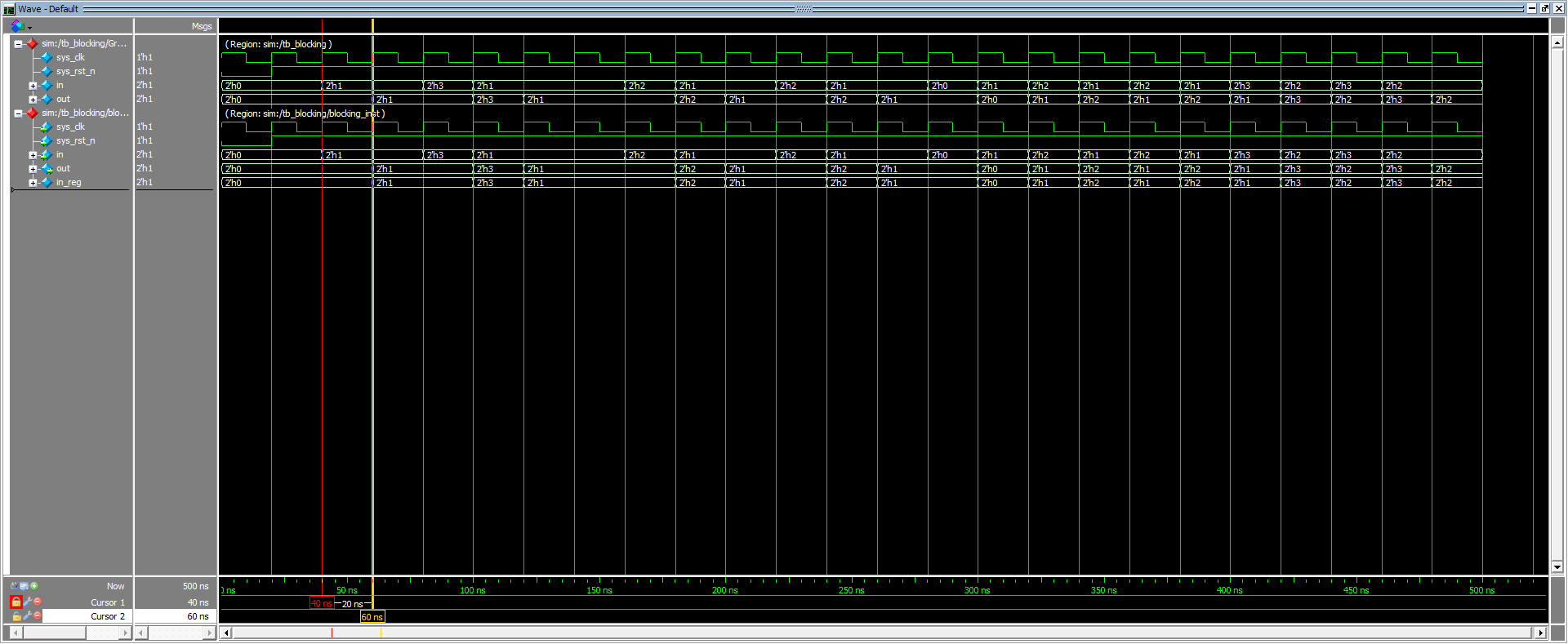

我们观察仿真波形可以看出：in_reg 变量的确是延迟了输入信号 in 一个时钟周期；而我们的输出信号 out 也是延迟了变量 in_reg 一个时钟周期，延迟了输入信号两个时钟周期。这是为什么呢？首先是 in_reg 信号它一定要等待复位被释放后且第一个时钟上升沿到来的时候，才会将 in 的值赋值给它，所以说，它会延迟输入信号 in 一个时钟周期，这儿与阻塞赋值是相同的。但是后面就不一样了，输出信号 out 同样是延迟了变量 in_reg 一个时钟周期，是因为使用的是非阻塞赋值，也就是说，只要赋值号右边的表达式的值有变化了，赋值号左边的表达式的值不会立刻发生变化，需要等待下一个时钟沿到来时一起变化，所以说 out 延迟了 in_reg 信号一个时钟周期，就相当于输入信号打了两拍。

那么这儿就是非阻塞赋值的仿真波形。

那么经过对实验工程的仿真，我们对阻塞赋值与非阻塞赋值的概念，有一个深入的理解。

它们两个到底哪个比较好呢？当我们想对一个信号打两拍的时候，如果使用了阻塞赋值，得不到我们想要的结果，非阻塞赋值可以。非阻塞赋值和阻塞赋值，不能够随便乱用，否则可能造成难以预估的问题。

要想完全掌控我们所写的代码，就要尽可能地规范的设计代码。当编写组合逻辑电路时使用阻塞赋值，那么编写时序逻辑时使用非阻塞赋值，这是官方推荐的写法。

那么本小节主要讲解了阻塞赋值与非阻塞赋值它们的电路差异，重新理解了阻塞赋值与非阻塞赋值的原理与意义。

那么最后我们也总结一下，编写 RTL 代码时推荐的一些规范：

1. 第一条就是：编写时序逻辑时我们要采用非阻塞赋值的方式，前面已经讲过了；
2. 第二条就是：使用 always 语句块来编写组合逻辑时，要使用阻塞赋值的方式。这时要记住：敏感列表一定要使用电平触发的方式；
3. 第三条要注意的是：在一个 always 语句块中，不要既使用阻塞赋值又使用非阻塞赋值，这样会造成不可预测的后果；
4. 那么第四条就是：我们前面讲到了锁存器，那么锁存器我们是不推荐使用的。但是说如果你非要使用锁存器，一定要采用非阻塞赋值的方式，因为使用非阻塞赋值实现时序逻辑，进而实现锁存器是最为安全的；
5. 最后一条就是：我们推荐一个 always 语句块只对一个变量进行赋值，这样方便我们后期的维护和修改

---
