Vivado 从计数器到可控线性序列机 B

Vivado 摸鱼记录 Day_6 ٩( 'ω' )و

1. review

         day_5  从计数器到可控线性序列机 A Vivado 从计数器到可控线性序列机 A-优快云博客

         day_4 参数化设计 Vivado 时序逻辑 点灯带师 流水灯 参数化-优快云博客

         day_3 实现单个led Vivado 时序逻辑 计数器-优快云博客

         day_2 译码器 Vivado 3-8译码器 4-16译码器-优快云博客

         day_1 Vivado使用流程 Vivado 使用流程 二选一数据选择器-优快云博客

        今天就把day_5的任务完成~~~٩( 'ω' )و

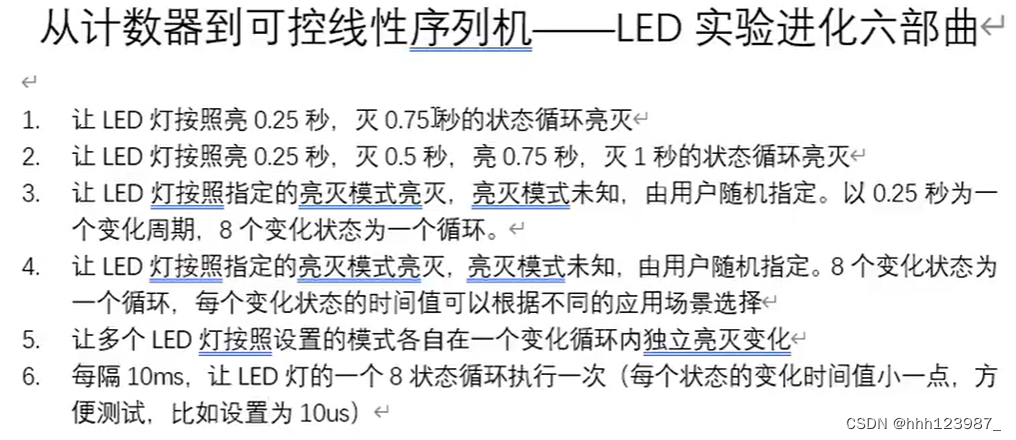

2. 今日任务 T4-T6

3. mode_4   8个状态待指定  时间值待指定

        对比mode_3，mode_4需在其基础上令时间值作为输入

3.1 mode_4

module mode_4(input clk , input reset_n , input [7:0]state_8 ,                input [27:0]led_time , output reg led);      //8个状态待指定  时间值待指定     reg [27:0] counter;                always@(posedge clk or negedge reset_n)     if(!reset_n)         counter <= 0;     else if(counter == led_time - 1)         counter <= 0;     else         counter <= counter + 1'd1;          reg [2:0] counter_s;          always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_s <= 3'b000;     else if(counter == led_time - 1)         counter_s <= counter_s + 1'd1;                      always@(posedge clk or negedge reset_n)     if(!reset_n)         led <= state_8[0];     else         case(counter_s)         1:led <= state_8[1];         2:led <= state_8[2];         3:led <= state_8[3];         4:led <= state_8[4];         5:led <= state_8[5];         6:led <= state_8[6];         7:led <= state_8[7];         0:led <= state_8[0];         default : led <= led ;         endcase endmodule

要注意 input [27:0]led_time  reg [27:0] counter;  位宽要一致

3.2 mode_4_tb

`timescale 1ns / 1ns module mode_4_tb();     reg clk;       reg reset_n ;     wire led ;       reg [7:0]state_8 ;       reg [27:0]led_time;       mode_4 mode_4_tb_(.clk(clk) , .reset_n(reset_n) ,.state_8(state_8),                           .led_time(led_time) ,  .led(led));     initial clk = 1 ;             always #10 clk = ~ clk ;     initial         begin             reset_n = 0 ;             state_8 = 0;             led_time = 0 ;             #201;                       led_time = 1250 ;             state_8 = 8'b0101_1101;             reset_n = 1 ;                        #10000001;              led_time = 2500 ;             state_8 = 8'b1001_1100;             #20000001;             $stop;         end endmodule

让我们看看今天摸鱼怪的错误又在哪里捏？٩( 'ω' )و          led_time = 1250 ;  #10000001;         led_time = 2500 ;  #20000001;        1250 2500果然是精度问题  mode_4判定是led_time - 1 摸鱼怪肯定又写程1249、2499哩          #10000001; #20000001;  奇怪哩，这个为啥今天也有问题捏       小声bb:摸鱼怪仿真发现led没反应，又觉得自己代码啥问题没有，结果是运行时间太短T_T

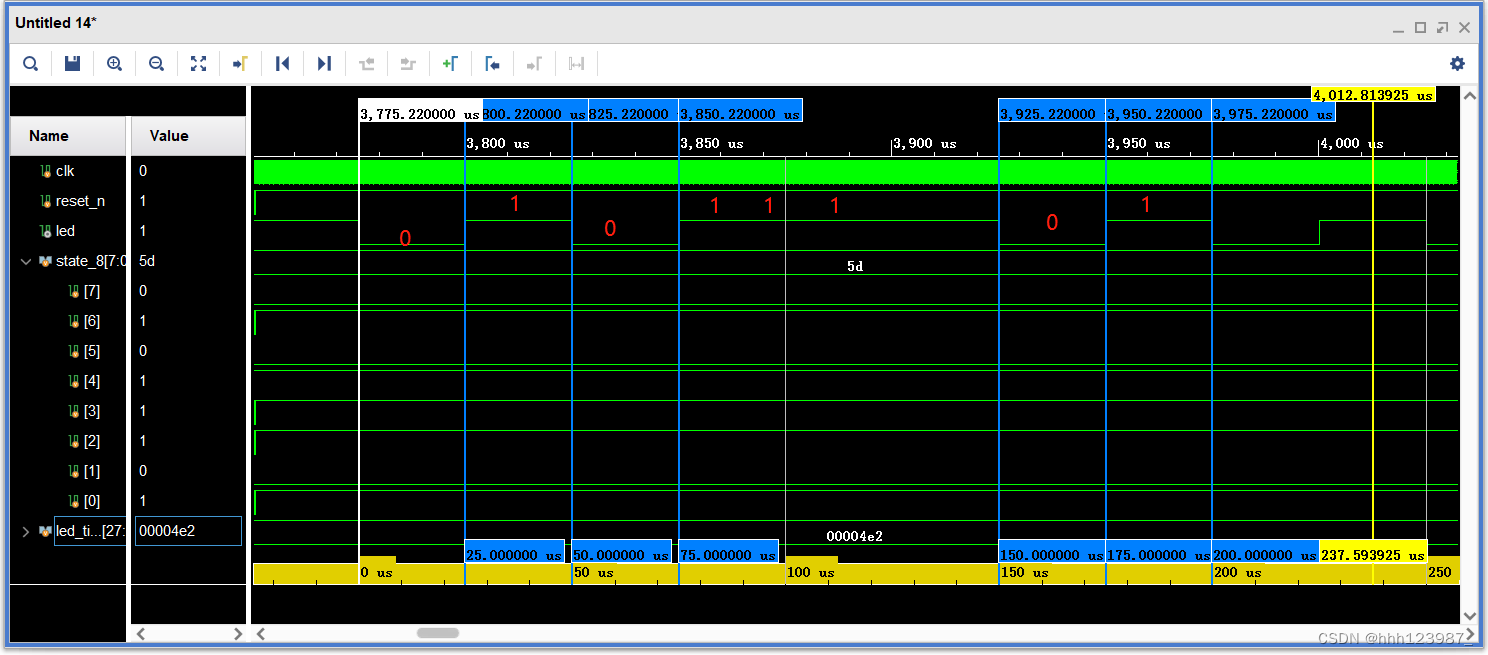

            led_time = 1250 ;
            state_8 = 8'b0101_1101;

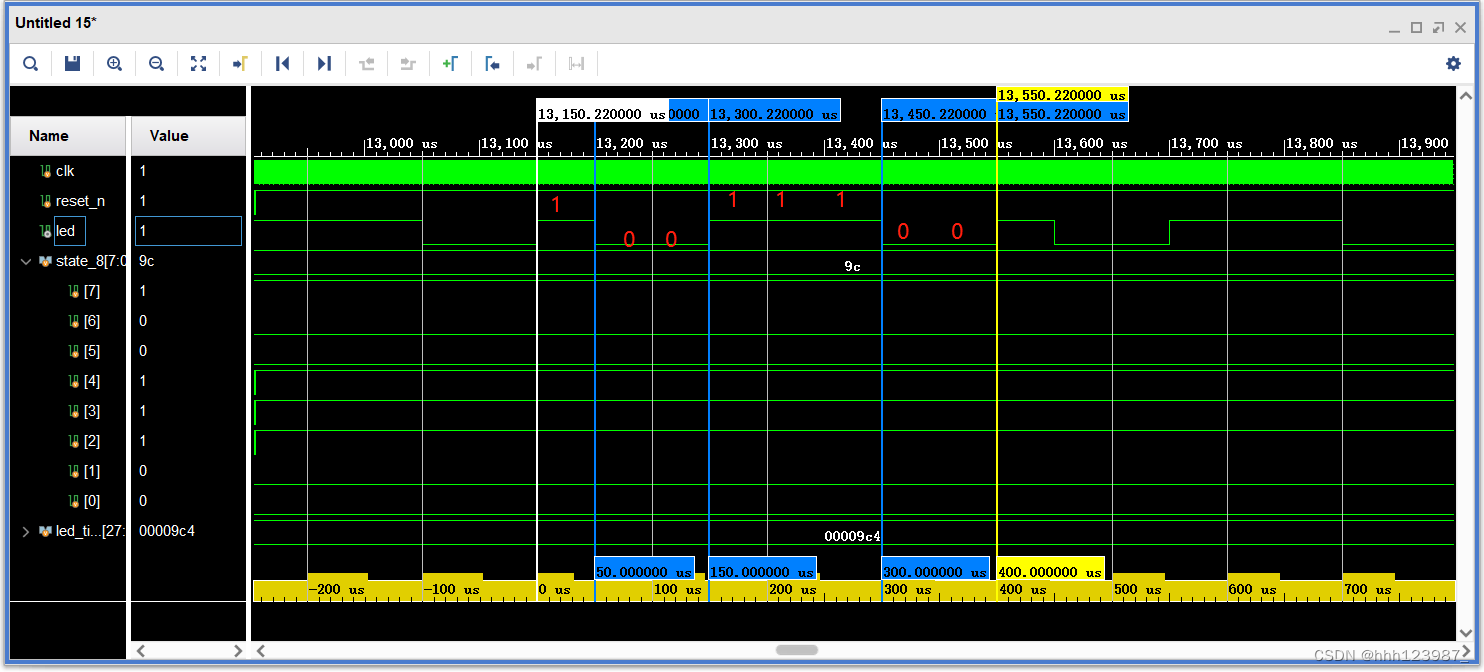

         led_time = 2500 ;
         state_8 = 8'b1001_1100;

 4. mode_5  8个状态待指定 时间值待指定 多位led

4.1 mode_5

module mode_5(input clk , input reset_n , input [7:0]state_8A , input [7:0]state_8B ,               input [27:0]led_time , output reg [1:0]led);      //8个状态待指定  时间值待指定 两位led     reg [27:0] counter;          always@(posedge clk or negedge reset_n)     if(!reset_n)         counter <= 0;     else if(counter == led_time - 1)         counter <= 0;     else         counter <= counter + 1'd1;          reg [2:0] counter_s;          always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_s <= 3'b000;     else if(counter == led_time - 1)         counter_s <= counter_s + 1'd1;          always@(posedge clk or negedge reset_n)     if(!reset_n)         begin led[1] <= state_8A[0];  led[0] <= state_8B[0];  end     else         case(counter_s)         1:begin led[1] <= state_8A[1];  led[0] <= state_8B[1];  end         2:begin led[1] <= state_8A[2];  led[0] <= state_8B[2];  end         3:begin led[1] <= state_8A[3];  led[0] <= state_8B[3];  end         4:begin led[1] <= state_8A[4];  led[0] <= state_8B[4];  end         5:begin led[1] <= state_8A[5];  led[0] <= state_8B[5];  end         6:begin led[1] <= state_8A[6];  led[0] <= state_8B[6];  end         7:begin led[1] <= state_8A[7];  led[0] <= state_8B[7];  end         0:begin led[1] <= state_8A[0];  led[0] <= state_8B[0];  end         default: begin led[1] <= led[1];  led[0] <= led[0];  end          endcase endmodule

input [7:0]state_8A , input [7:0]state_8B 这里为什么不传入数组捏   //因为摸鱼怪发现这个不支持Input 数组格式（因为会提示error）   找到的方案是合并为一个一维向量，后边可以尝试一下٩( 'ω' )و

4.2 mode_5_tb

`timescale 1ns / 1ns module mode_5_tb();     reg clk;       reg reset_n ;     wire [1:0]led ;       reg [7:0]state_8A ;       reg [7:0]state_8B ;       reg [27:0]led_time;       mode_5 mode_5_tb_(.clk(clk) , .reset_n(reset_n) , .state_8A(state_8A) ,                                         .state_8B(state_8B), .led_time(led_time) ,  .led(led));     initial clk = 1 ;             always #10 clk = ~ clk ;     initial         begin             reset_n = 0 ;             state_8A = 0;state_8B = 0;                         led_time = 0 ;             #201;                       led_time = 1250 ;             state_8A = 8'b1111_0000;             state_8B = 8'b1010_1010;             reset_n = 1 ;                        #10000001;             $stop;         end endmodule

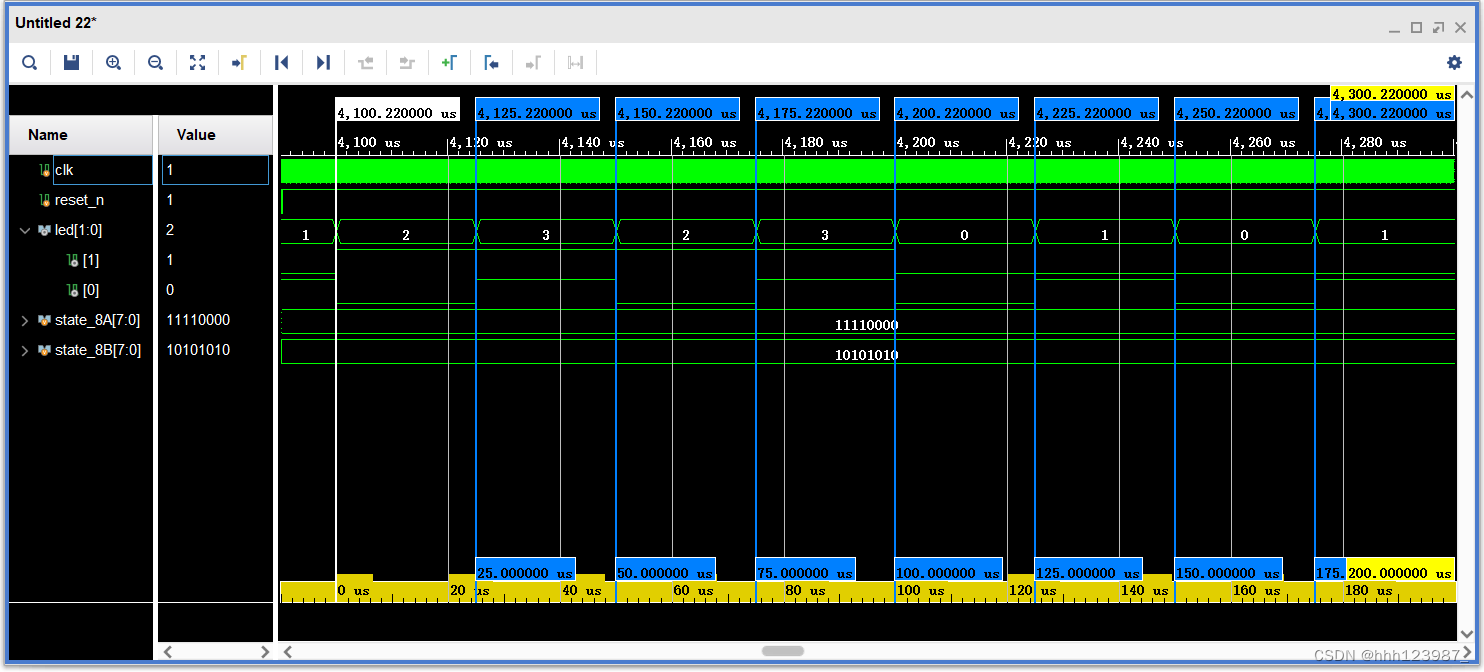

//ok

5. mode_6  每10ms内：循环-停止

        //永远对题目有自己独特理解的摸鱼怪流下泪水

        07B 受控线性序列机课题的实现_哔哩哔哩_bilibili  //小梅哥视频

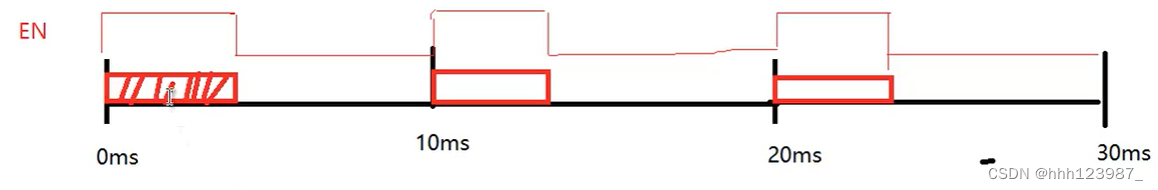

         //这个图的画法就是目标嗷٩( 'ω' )و

        分析一下就是要定一个10ms里面执行一次mode_4

5.1 mode_6

module mode_6(input clk , input reset_n , input [7:0]state_8 ,                input [27:0]led_time , output reg led);          parameter time_one = 500000;//10ms     reg [30:0] counter_time_one;         reg [27:0] counter;                always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_time_one <= 0;         else if(counter_time_one == time_one - 1)         counter_time_one <= 0;     else         counter_time_one <= counter_time_one + 1'd1;              always@(posedge clk or negedge reset_n)     if(!reset_n)         counter <= 0;     else if(counter_time_one == time_one - 1)         counter <= 0;         else if(counter == led_time - 1)         counter <= 0;     else if(counter_time_one < led_time * 8 - 1 )         counter <= counter + 1'd1;     else          counter <= counter ;               reg [2:0] counter_s;          always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_s <= 3'b000;     else if(counter == led_time - 1)         counter_s <= counter_s + 1'd1;                      always@(posedge clk or negedge reset_n)     if(!reset_n)         led <= state_8[0];     else         case(counter_s)         1:led <= state_8[1];         2:led <= state_8[2];         3:led <= state_8[3];         4:led <= state_8[4];         5:led <= state_8[5];         6:led <= state_8[6];         7:led <= state_8[7];         0:led <= state_8[0];         default : led <= led ;         endcase                       endmodule

counter_time_one 优先于 counter

5.2 mode_6 _tb

`timescale 1ns / 1ns module mode_6_tb();       reg clk;       reg reset_n ;       wire led ;       reg [7:0]state_8 ;       reg [27:0]led_time;       mode_6 #(.time_one(50000))              mode_6_tb_(.clk(clk) , .reset_n(reset_n) ,.state_8(state_8),                           .led_time(led_time) ,  .led(led));     initial clk = 1 ;             always #10 clk = ~ clk ;     initial         begin             reset_n = 0 ;             state_8 = 0;                     led_time = 0 ;             #201;                       led_time = 1250 ;             state_8 = 8'b1010_0110;             reset_n = 1 ;                        #10000001;             $stop;         end endmodule

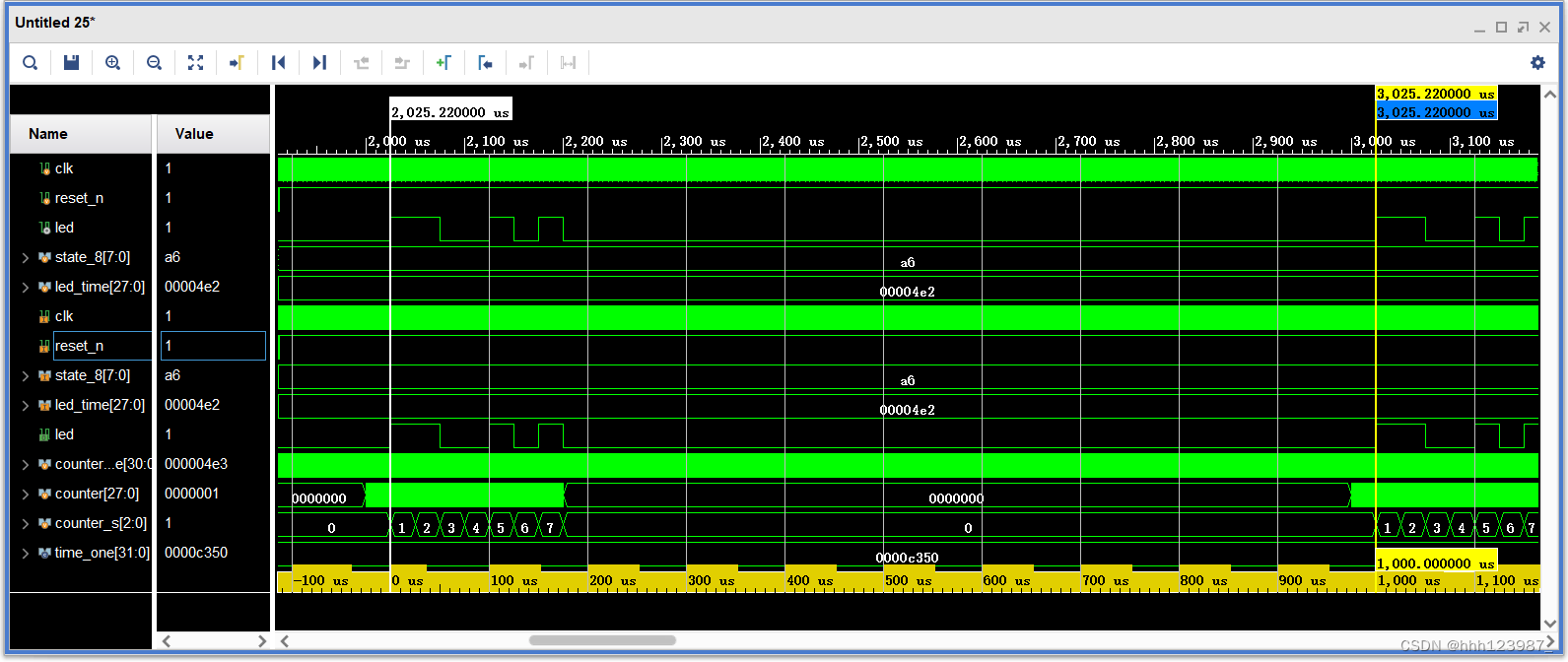

//ok

6. mode_6_2  含EN

        根据小梅哥视频进行修改

        添加使能EN

6.1 mode_6_2

module mode_6_2(input clk , input reset_n , input [7:0]state_8 ,                input [27:0]led_time , output reg led);     // 周期10ms EN=1 led启动一次循环  EN=0 led 停止     parameter time_one = 500000;//10ms     reg [30:0] counter_time_one;      reg [27:0] counter;      reg [2:0] counter_s;       reg EN ;          // 10ms counter_time_one     always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_time_one <= 0;         else if(counter_time_one == time_one - 1)         counter_time_one <= 0;     else         counter_time_one <= counter_time_one + 1'd1;     //EN     always@(posedge clk or negedge reset_n)     if(!reset_n)         EN <= 1;         else if(counter_time_one == time_one - 1 || counter_time_one < led_time * 8 - 1)         EN <= 1;       else          EN <= 0;      //counter      always@(posedge clk or negedge reset_n)     if(!reset_n)         counter <= 0;         else if(EN)         if(counter == led_time - 1)             counter <= 0;          else             counter <= counter + 1'd1;     else              counter <= 0;        //counter_s     always@(posedge clk or negedge reset_n)     if(!reset_n)         counter_s <= 0;     else if(EN)         begin              if(counter == led_time - 1)                 counter_s <= counter_s + 1'd1;         end         else counter_s <= 0;               always@(posedge clk or negedge reset_n)     if(!reset_n)         led <= state_8[0];     else if(EN)           case(counter_s)         0:led <= state_8[0];         1:led <= state_8[1];         2:led <= state_8[2];         3:led <= state_8[3];         4:led <= state_8[4];         5:led <= state_8[5];         6:led <= state_8[6];         7:led <= state_8[7];         default : led <= led ;         endcase     else          led <= state_8[0]; endmodule

else if(counter_time_one == time_one - 1 || counter_time_one < led_time * 8 - 1)         EN <= 1;           counter_time_one == time_one - 1  少这个的话state_8[0]的时长错误

6.2 mode_6_2_tb

`timescale 1ns / 1ns module mode_tb();     reg clk;     reg reset_n ;     wire led ;        reg [7:0]state_8 ;     reg [27:0]led_time;     mode_6_2 #(.time_one(20000))               mode_6_2(.clk(clk) , .reset_n(reset_n) ,.state_8(state_8),                           .led_time(led_time) ,  .led(led));              initial clk = 1 ;             always #10 clk = ~ clk ;     initial         begin             reset_n = 0 ;             state_8 = 8'b1111_1110;                     led_time = 0 ;             #201;                       led_time = 1250 ;             reset_n = 1 ;                        #2000001;             $stop;         end endmodule

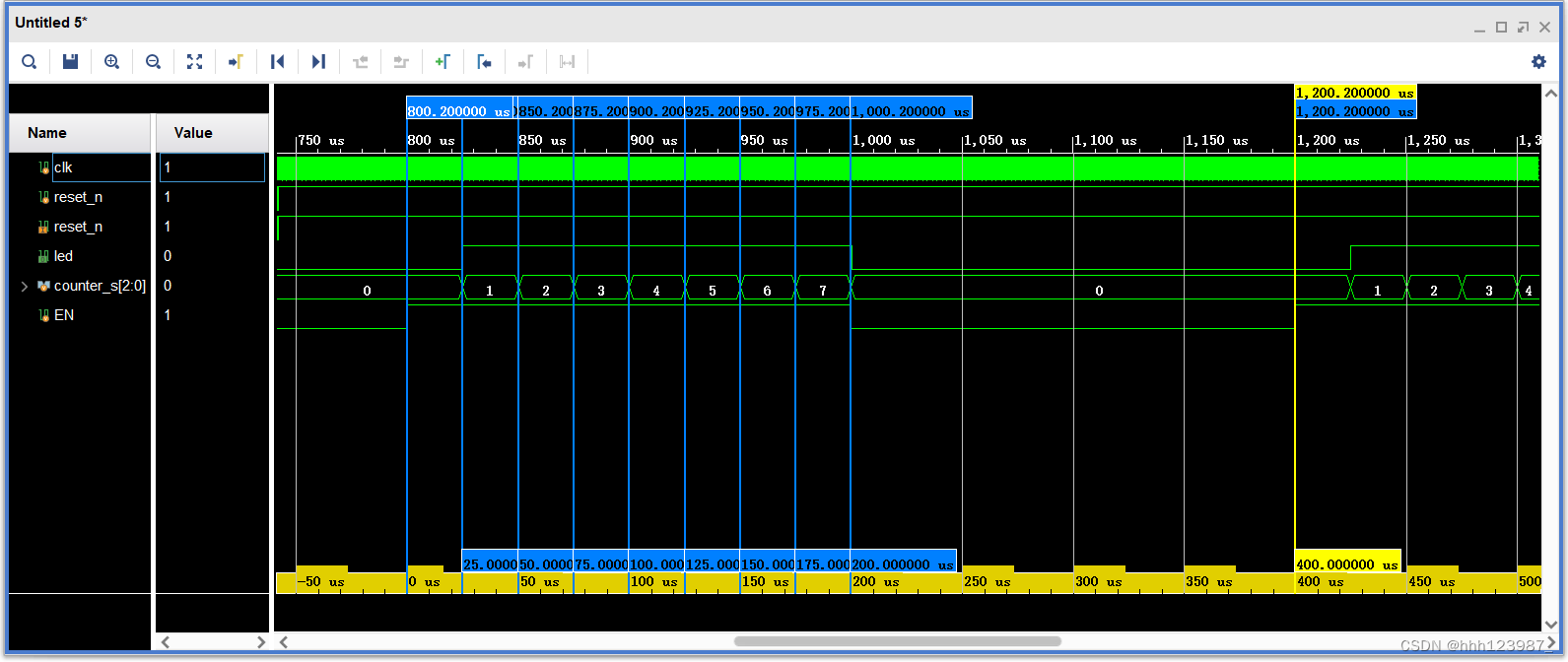

//ok

//摸鱼结束٩( 'ω' )و
