【模拟IC】版图的基础操作和基础知识总结（1）

今天总结一下在画版图使用的基本操作和遇到的问题及解决方法。#

一、基本操作

（1）首先是使用layout XL的优势是可以对应原理图的器件，这样方便我们画版图。
（2）快捷键的操作：
F 进行整体版图的居中
K 就是标尺，方便我们对齐版图，使我们的版图更加美观，避免一些DRC问题。
E 主要是涉及设置格点，X snap spacing和Y snap spacing

P 点击P键就是连接层次，单击一下就是拐弯，双击或者回车是确定。还有一种是按P之后再按N，就是拐45度弯。
S 拉升层次
T 查看层次

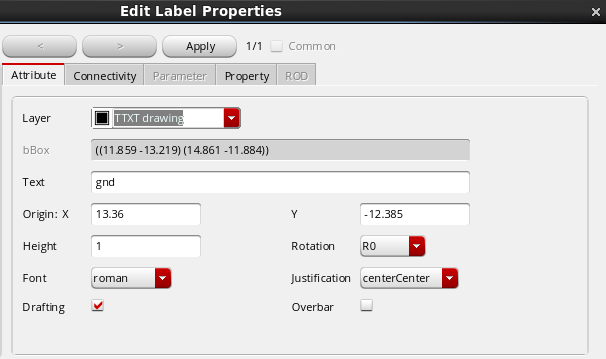

L 是lable,对着已经打好的lable Q一下可以改变Lable的层次。

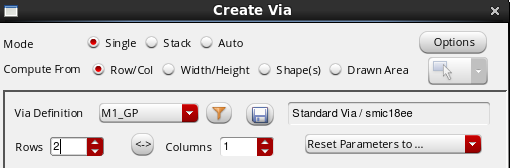

O 是打孔，一般设置为2，如图所示

R 框选一个矩形，Q一下可以改变他的层次，用来画N阱。
标识层用于我们方便回顾和其它人员查看，设置如图所示。

A 对齐操作
