本文介绍了如何制作环路分析仪的信号注入变压器，使用VAC V102磁芯，详细阐述了绕制过程及测试数据。-3dB频率范围为18Hz-7.5MHz，-1dB频率为38.16Hz-4MHz，相位稳定在±5°的频率区间为212Hz-723KHz。此外，还提到了Bode100设备所使用的类似变压器参数。

Inject Transform

环路分析仪，信号注入变压器制作

磁芯使用VAC V102磁芯磁芯编号（T60006-L2045-V102）磁芯数据手册，采用0.5平方双绞电话线绕制、绕42圈，V102 65.7uH<AL<127uH

磁芯可以咸鱼 25一个😄

信号变压器的测试数据

	10kHz	100kHz	200kHz
感量	170mH	24mH	16mH
容值	1.47nF	103.8pF	38.6pF

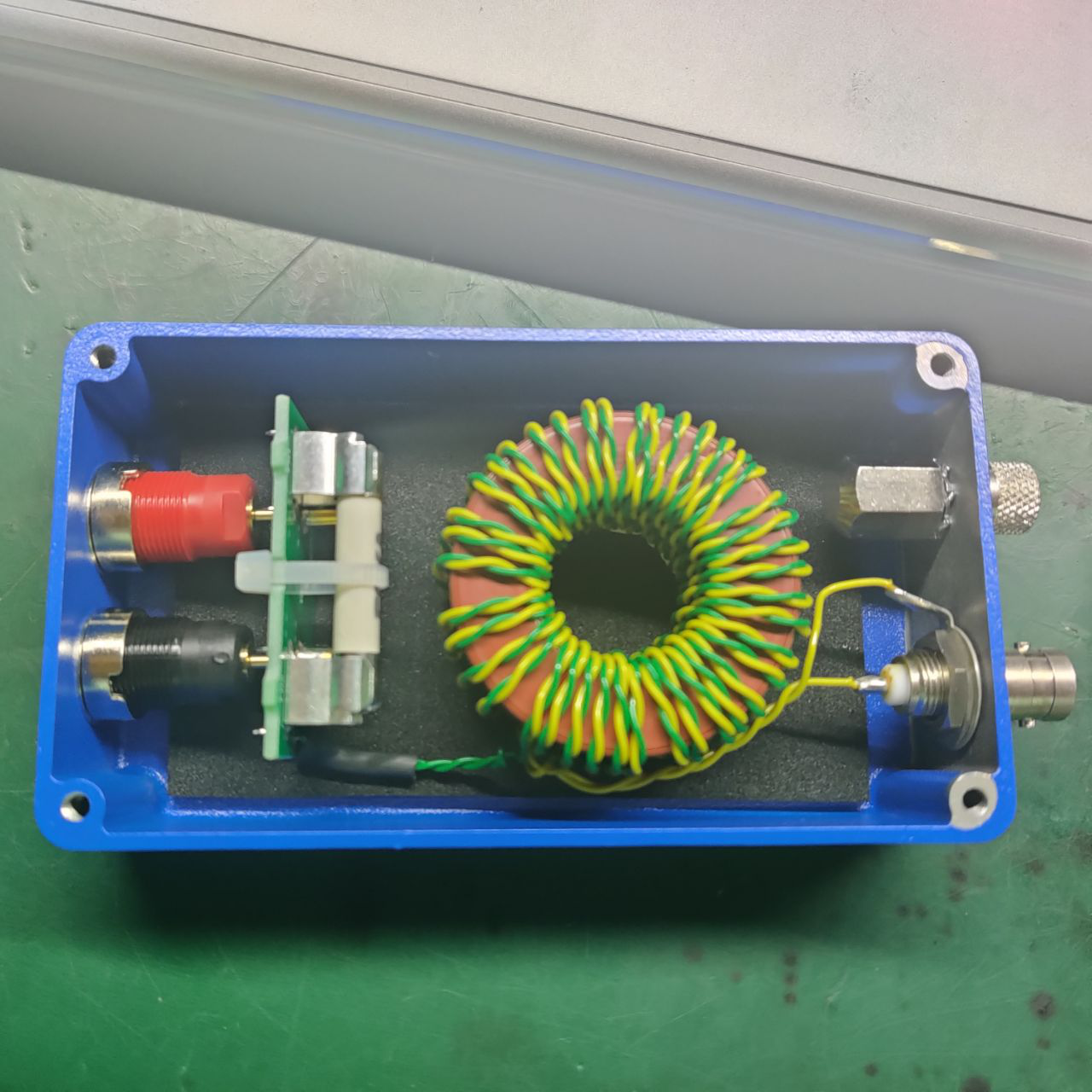

绕制变压器

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Kn1IPLDa-1632277441322)(http://121.5.30.213/wp-content/uploads/2021/09/image-20210922092141504.png)]

-3dB Bode100测试结果 18Hz-7.5MHz

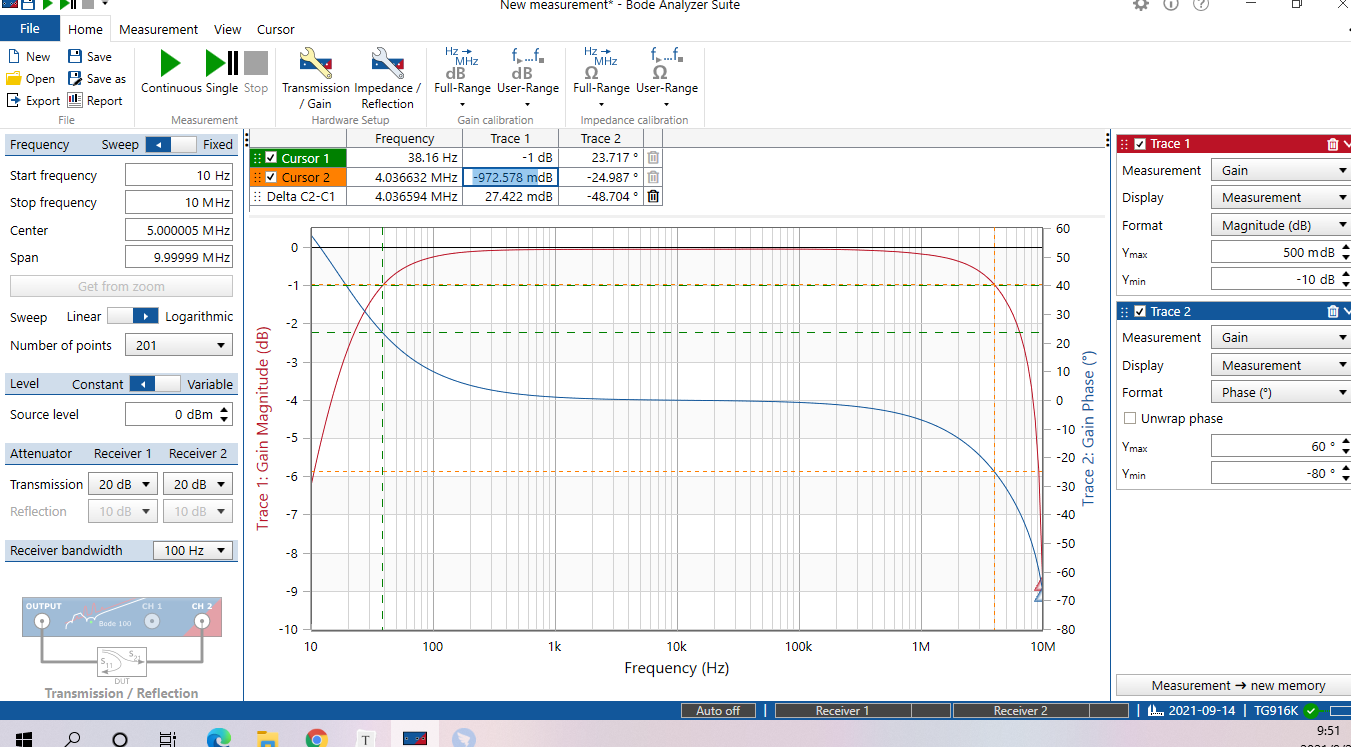

-1dB Bode100测试结果 38.16Hz-4MHz

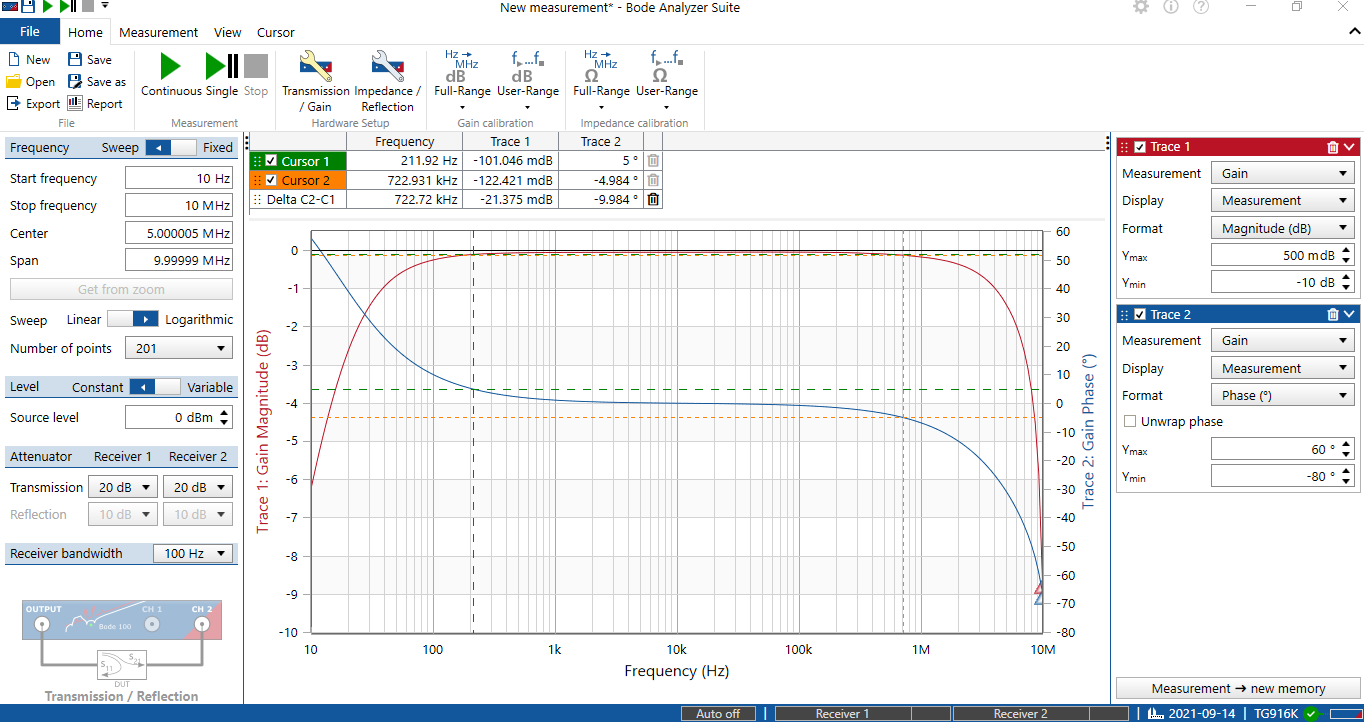

-5°-+5°测试结果212Hz-723KHz

Bode100使用的宽频注入变压器

Bode100注入变压器磁芯VAC 具体型号没有找到 10kHz感量170mH 匝数40 可用频率范围大概40Hz-4.7MHz（-1dB）

参考信息网站1 该网站内有Bode100注入变压器的测试数据
