Mini2440 64M Nand Flash 更改为128M Nand Flash

Mini2440 64M Nand Flash 更改为 128M Nand Flash 型号为Samsung K9F2G08U0C

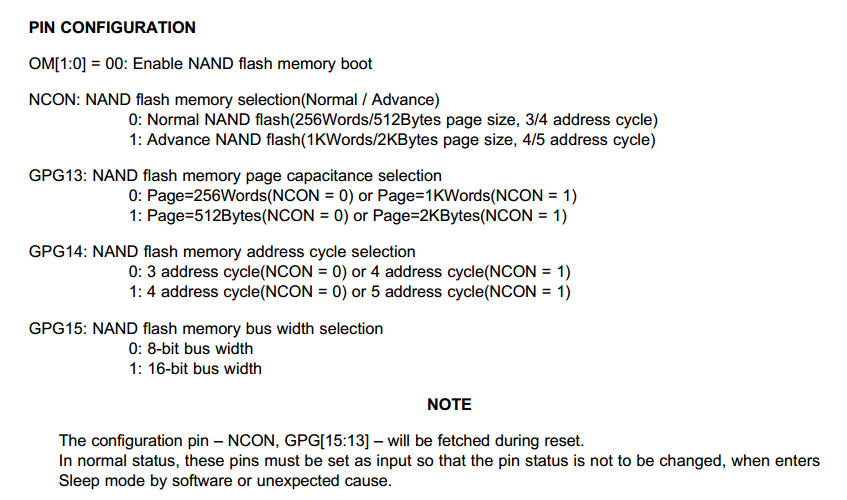

K9F2G08U0C为256M x 8bit Page = 2KByte 由S3C2440数据手册可得

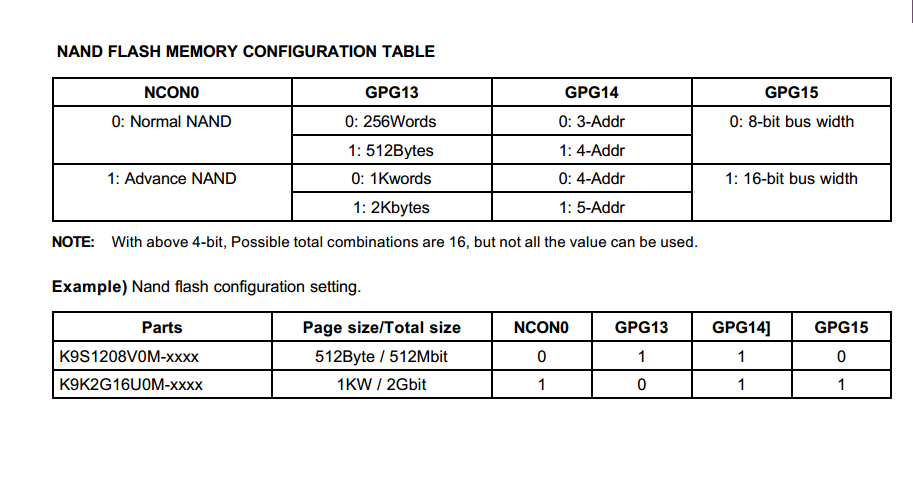

NCoNGPG13GPG14GPG15
1110

需要同时去除Mini2440 板子NR4,NR5，

1608880969376

1608880355623

K9F2G08U0xNand Flash 内部Nand 组织方式 地址访问方式
1608881451747

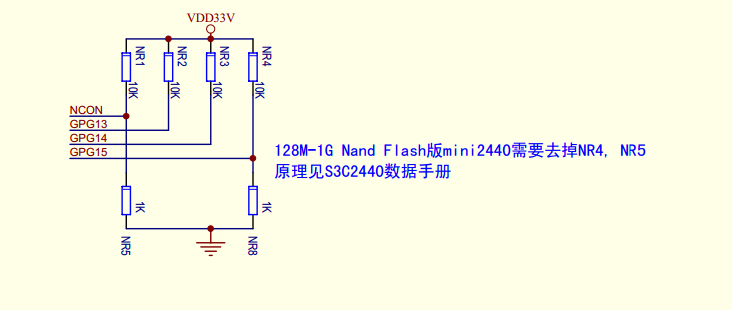

Mini2440 原理图
1608880267344
