在电子测试测量领域，分析仪种类繁多，功能各异。BODE100 环路分析仪凭借其独特的性能和特点，在众多分析仪中脱颖而出，展现出显著优势。

一、多合一集成优势

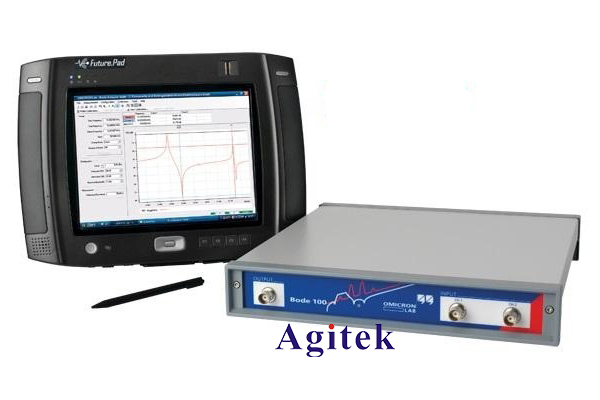

与单一功能的分析仪不同，BODE100 集频率响应分析仪、矢量网络分析仪和阻抗分析仪功能于一身。例如，传统的频率响应分析可能需要单独的仪器，而 BODE100 一台设备就能完成，极大地节省了实验室空间和采购成本。它可在 1Hz - 40MHz（部分型号可达 50MHz）的频率范围内精准工作，这一宽泛的频率覆盖，使它能适应多种复杂电路和组件的测试需求，从低频的电源电路到高频的射频电路，都能应对自如，而许多其他分析仪在频率范围上相对受限。

二、使用教程简便性优势

（一）连接电路

使用 BODE100 时，连接电路步骤清晰明了。将其信号输出端通过合适的连接线和夹具，稳固连接到待测试设备的输入端，同时确保连接极性正确。相比一些复杂分析仪，其连接方式简单直接，降低了因连接错误导致测量误差的可能性。例如，某些高端网络分析仪在连接时需要精确匹配阻抗，操作复杂，而 BODE100 在多数常规测试中对普通用户更友好。

（二）设置测试参数

在仪器设置环节，BODE100 的操作界面简洁直观。在其配套软件或仪器菜单中，可轻松设置频率范围、输入电平、采样率等关键参数。例如，若要测试一个低通滤波器的频率响应，只需在软件中明确设置起始频率为滤波器截止频率的十分之一，终止频率设为高于截止频率数倍的值，选择合适的输入电平（避免信号过强或过弱影响测量），并根据滤波器特性和所需精度设置采样率，整个过程简单易懂，而一些同类产品的参数设置可能涉及多层嵌套菜单，操作繁琐。

（三）测量与分析

完成设置后，进行频率响应测量和分析时，BODE100 操作流畅。选择频率响应测试选项后，仪器自动在设定频率范围内扫描测试，并迅速在屏幕上以图形和数据形式展示结果，如增益曲线、相位曲线等。用户还能便捷地利用仪器提供的极点 / 零点分析等功能，深入解读测量曲线，快速评估电路性能，而其他分析仪可能在数据分析功能上不够丰富或操作不够便捷。

三、校准优势

BODE100 的校准方式灵活且高效。它支持多种校准类型，包括向导校准（自动化校准）、非向导校准（如使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口 SOLT 校准、TRL 校准）以及电校准（ECal）等。用户可依据实际测试需求，选用同轴 3.5mm 校准件以及电子校准件等多种校准件，适配不同接口类型器件的测试。在实际校准操作中，流程相对简便，按照仪器校准手册指导，利用已知阻抗的标准器（如短路、开路和匹配负载）进行校准测量，仪器自动将实测结果与理想值比对，计算误差因子并修正测量结果，相比部分分析仪复杂且耗时的校准过程，BODE100 大大提高了校准效率和准确性。

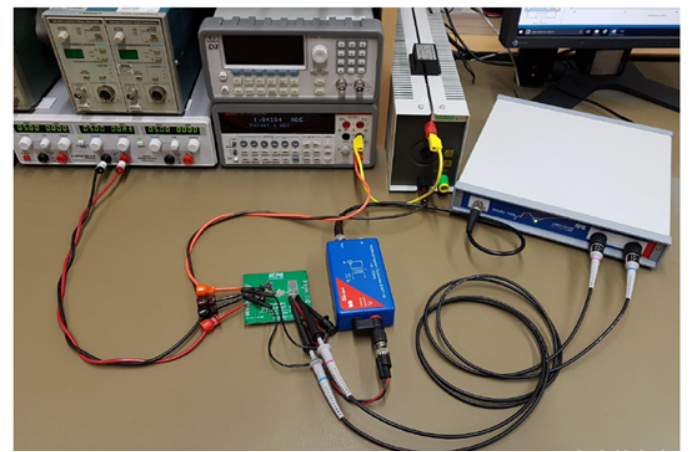

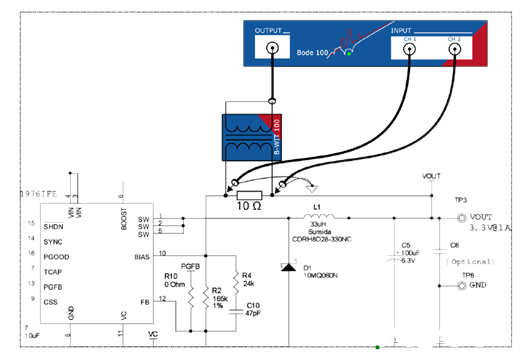

四、开闭环测量优势

BODE100 环路分析仪既能测量开环系统，也能测量闭环系统，这是其区别于很多其他分析仪的重要特性。在开环测量时，它可精准获取电路在无反馈情况下的频率响应特性，如放大器的开环增益和相位特性，为电路设计提供基础数据。而在闭环测量中，能分析带有反馈机制的系统稳定性，例如电源系统的闭环控制回路稳定性。通过测量闭环系统的增益裕度和相位裕度等参数，工程师能清晰判断系统是否稳定以及离不稳定状态的距离，从而优化系统设计。许多其他分析仪可能仅侧重于开环或闭环其中一种测量，在功能完整性上不及 BODE100。
