小梅哥Xilinx FPGA学习笔记17—串行位移寄存器原理详解

最新推荐文章于 2024-10-17 12:35:28 发布
最新推荐文章于 2024-10-17 12:35:28 发布
阅读量563 收藏 1
点赞数 3
文章标签： fpga开发 学习 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/hbt233/article/details/141753511
版权

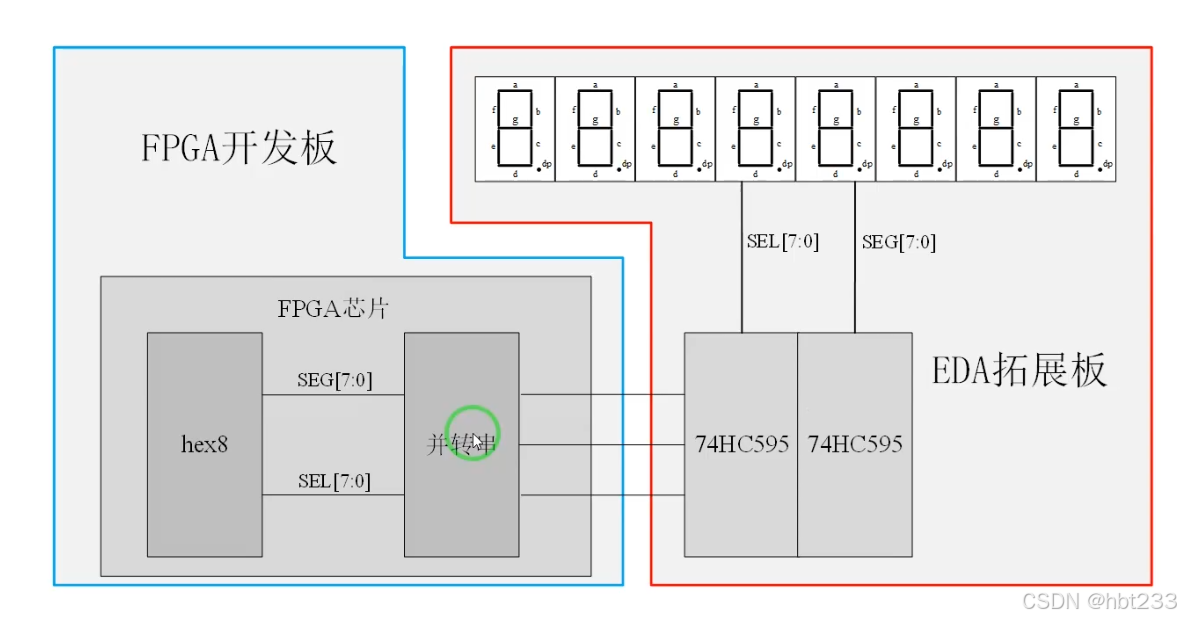

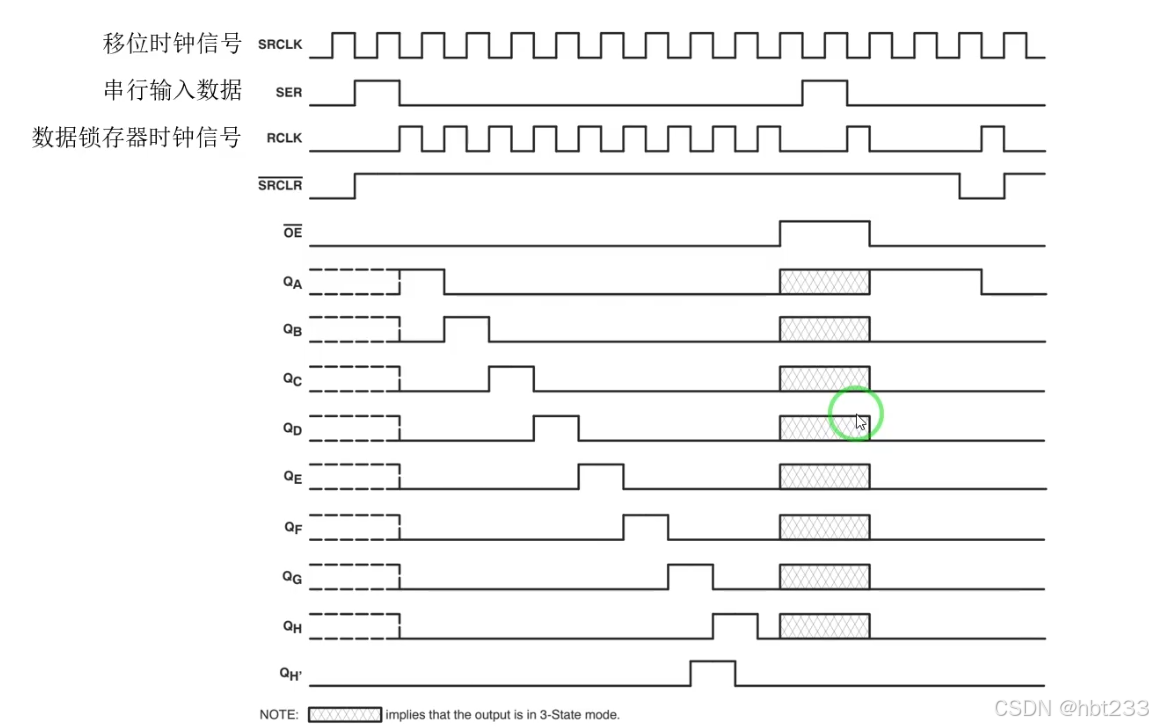

在三线制的数码管驱动中，使用74HC595芯片来减少FPGA的管脚数量使用。74HC595是8位串行移位寄存器

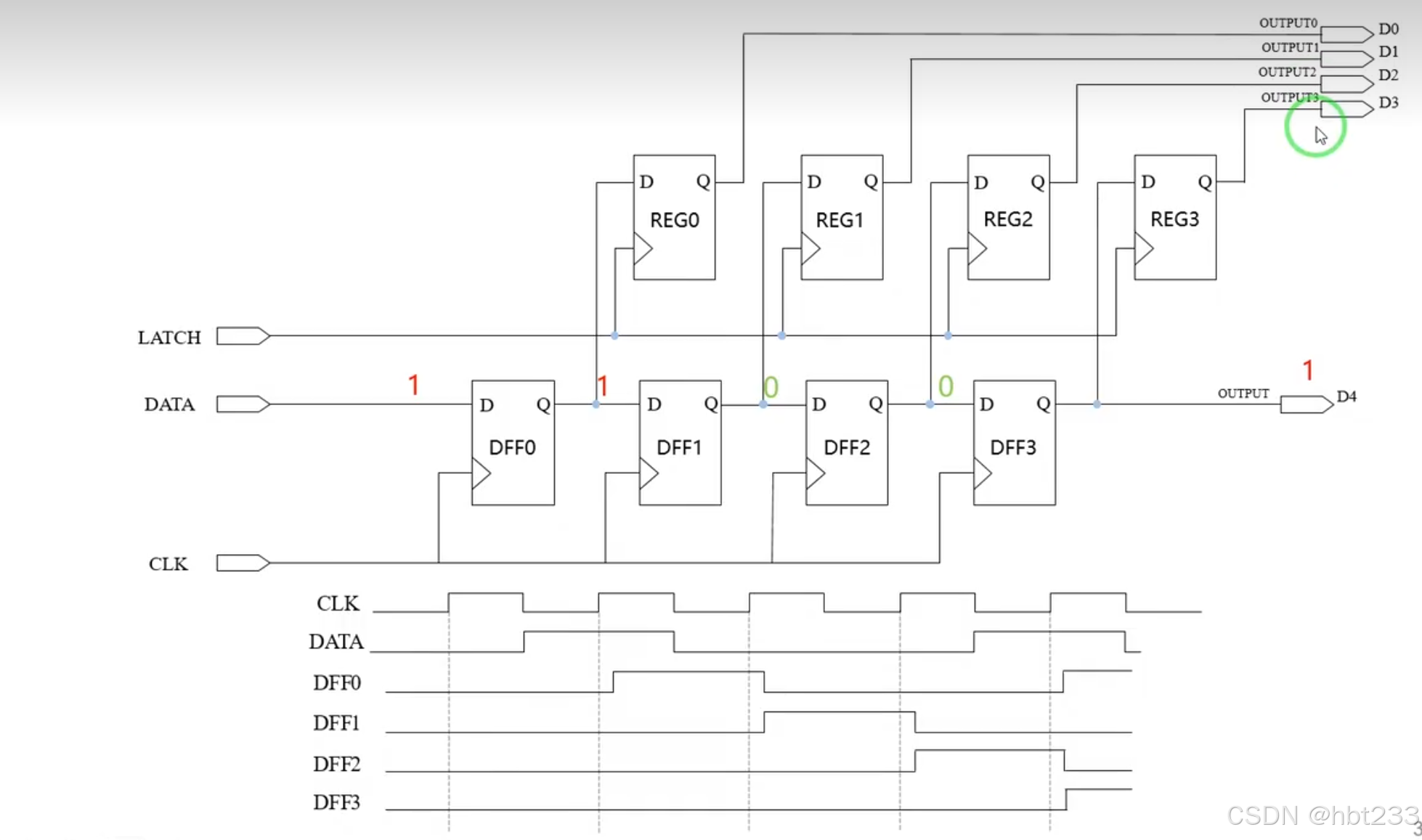

四位移位寄存器原理

当DFF0-DFF3均为目标值时，给LATCH上升沿，REG0-REG3将DFF0-DFF3中存储的数据输出

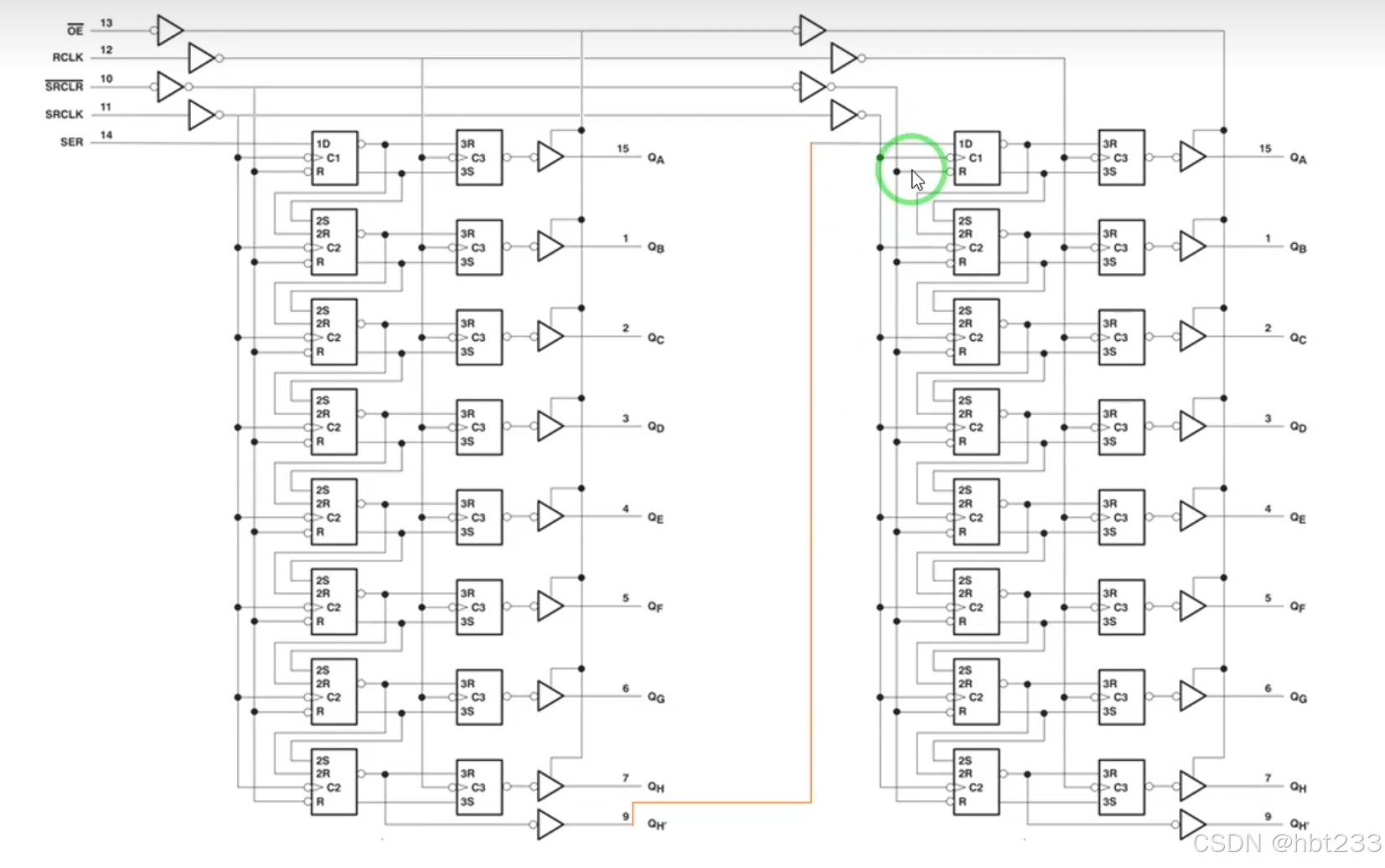

将两片8位串行移位寄存器74HC595级联，即可实现16位移位寄存器

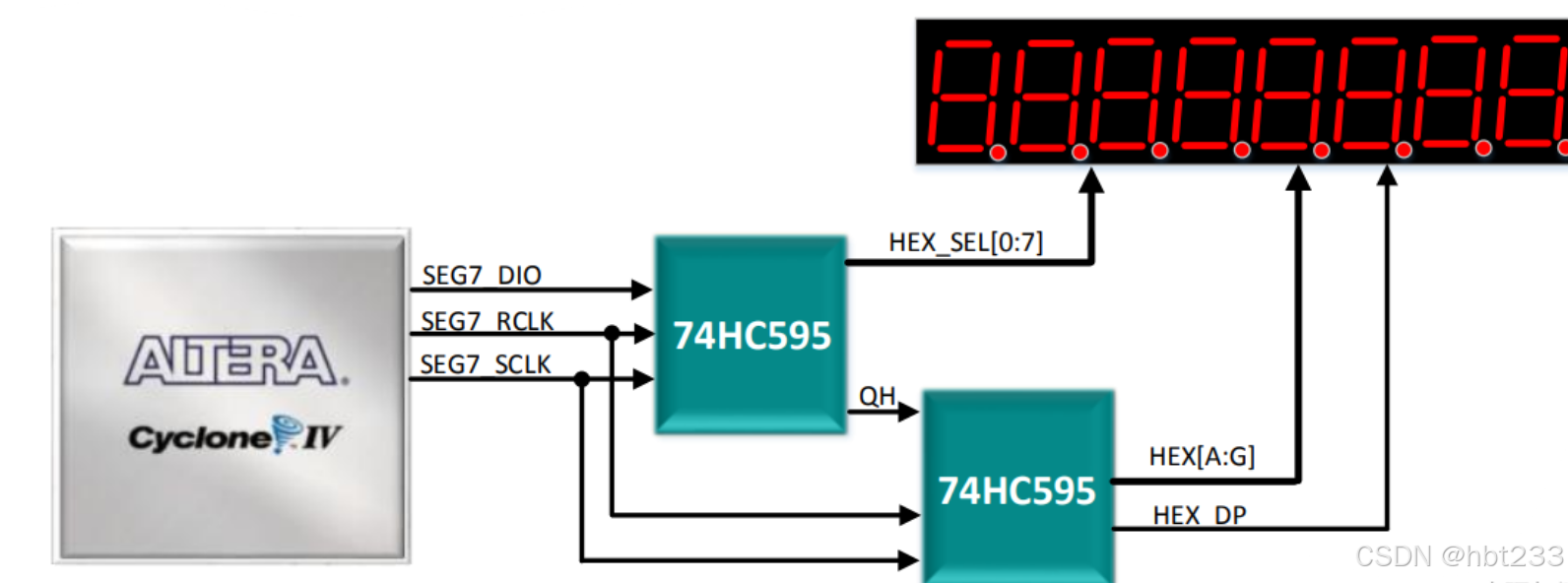

在AC620开发板上的数码管驱动电路

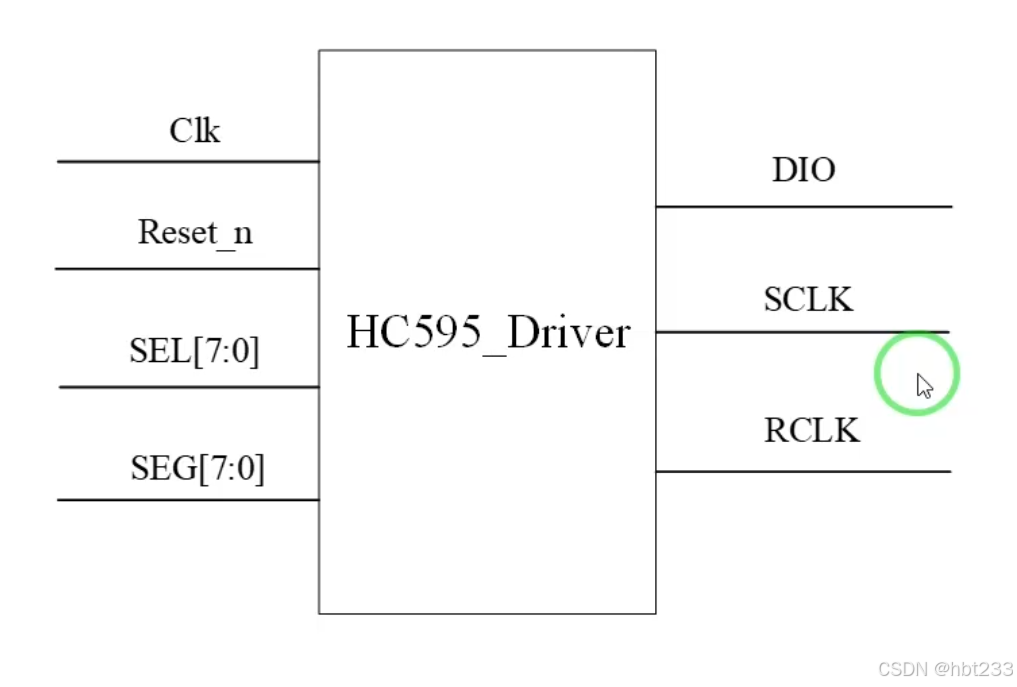

74HC595是板子上已经有的芯片，具备寄存功能，我们需要做的就是编写一个驱动该芯片的程序
