本文详细介绍了使用OpenCV在C#中通过6个步骤进行轮廓绘制的过程，包括图像读取、灰度转换、模糊处理、Canny边缘检测、轮廓查找和绘制。重点讲解了Canny边缘检测算法和轮廓检测函数的应用。

轮廓绘制通过下面6个步骤得出轮廓

读取图像 Cv2.ImRead();
将图像转换为灰度图像 Cv2.CvtColor();
对图像进行模糊处理滤波Cv2.Blur();
边缘检测Canny();
查找轮廓Cv2.FindContours();
绘制轮廓Cv2.DrawContours()；

图例（自娱自乐一下上个扑克牌玩一下）

 // 1、读取图像
 Mat image = Cv2.ImRead("0.jpg", ImreadModes.Color);

 // 2、 将图像转换为灰度图像
 Mat src_gray = new Mat();
 Cv2.CvtColor(image, src_gray, ColorConversionCodes.BGR2GRAY);

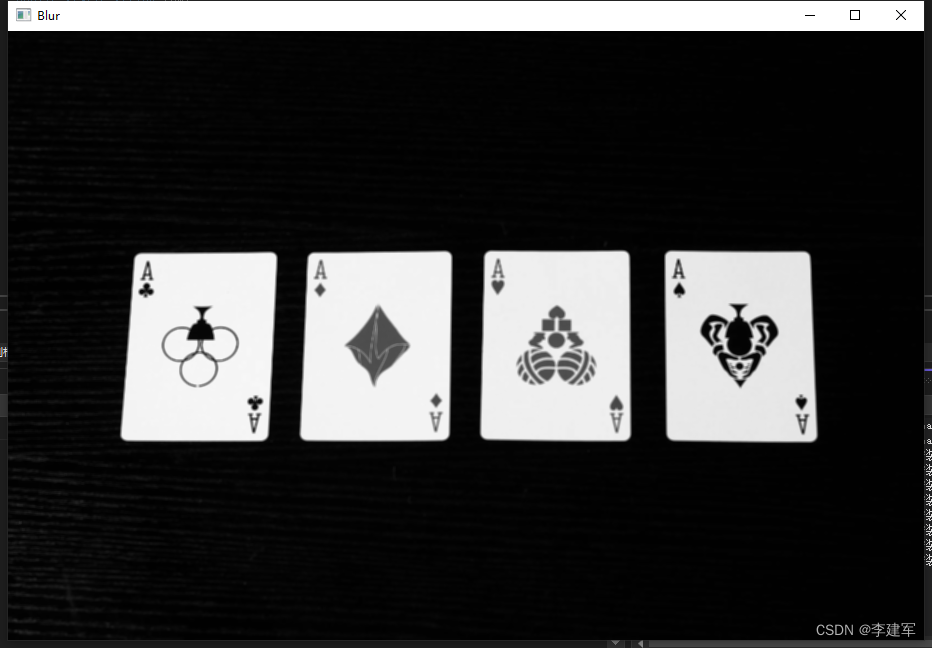

 // 3、 滤波
 Cv2.Blur(src_gray, src_gray, new OpenCvSharp.Size(3, 3));

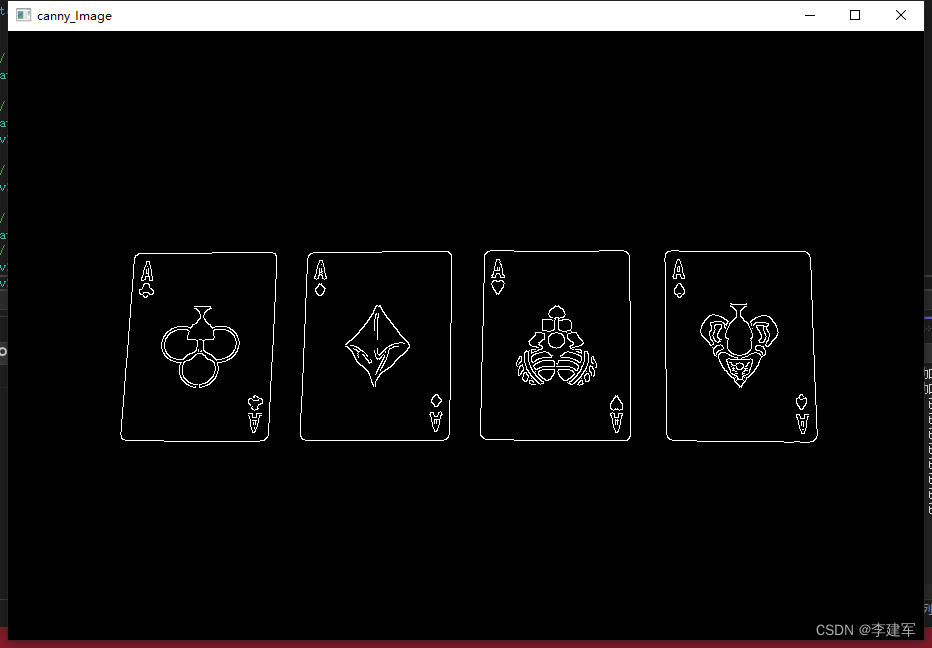

 // 4、Canny边缘检测
 Mat canny_Image = new Mat();
 // 输入、输出、最小阀值、最大阀值
 Cv2.Canny(src_gray, canny_Image, 100, 200);

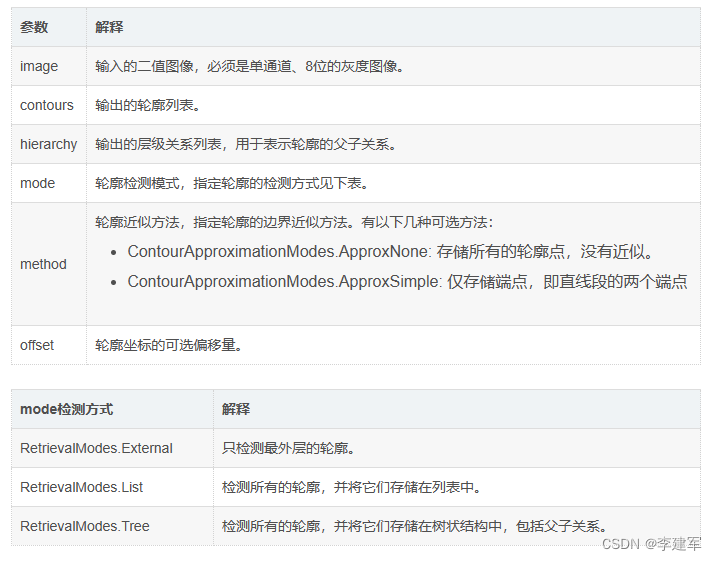

 //5、查找轮廓
 // 寻找轮廓
 OpenCvSharp.Point[][] contours;
 HierarchyIndex[] hierarchy;

 Cv2.FindContours(canny_Image, out contours, out hierarchy, RetrievalModes.Tree, ContourApproximationModes.ApproxNone, new OpenCvSharp.Point(0,
