物联网平台 Thingsboard rule engine 规则引擎 - 设备消息处理过程

设备消息上报到规则引擎过程

第一步: 消息入口 org.thingsboard.server.actors.app.AppActor#doProcess 中找到 case QUEUE_TO_RULE_ENGINE_MSG: onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg); break;

    @Override
    protected boolean doProcess(TbActorMsg msg) {
        if (!ruleChainsInitialized) {
            if (MsgType.APP_INIT_MSG.equals(msg.getMsgType())) {
                initTenantActors();
                ruleChainsInitialized = true;
            } else {
                if (!msg.getMsgType().isIgnoreOnStart()) {
                    log.warn("Attempt to initialize Rule Chains by unexpected message: {}", msg);
                }
                return true;
            }
        }
        switch (msg.getMsgType()) {
            case APP_INIT_MSG:
                break;
            case PARTITION_CHANGE_MSG:
                ctx.broadcastToChildren(msg);
                break;
            case COMPONENT_LIFE_CYCLE_MSG:
                onComponentLifecycleMsg((ComponentLifecycleMsg) msg);
                break;
            case QUEUE_TO_RULE_ENGINE_MSG:
                onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg);
                break;
            case TRANSPORT_TO_DEVICE_ACTOR_MSG:
                onToDeviceActorMsg((TenantAwareMsg) msg, false);
                break;
            case DEVICE_ATTRIBUTES_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_CREDENTIALS_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_NAME_OR_TYPE_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_EDGE_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_RPC_REQUEST_TO_DEVICE_ACTOR_MSG:
            case DEVICE_RPC_RESPONSE_TO_DEVICE_ACTOR_MSG:
            case SERVER_RPC_RESPONSE_TO_DEVICE_ACTOR_MSG:
            case REMOVE_RPC_TO_DEVICE_ACTOR_MSG:
                onToDeviceActorMsg((TenantAwareMsg) msg, true);
                break;
            case EDGE_EVENT_UPDATE_TO_EDGE_SESSION_MSG:
            case EDGE_SYNC_REQUEST_TO_EDGE_SESSION_MSG:
            case EDGE_SYNC_RESPONSE_FROM_EDGE_SESSION_MSG:
                onToEdgeSessionMsg((EdgeSessionMsg) msg);
                break;
            case SESSION_TIMEOUT_MSG:
                ctx.broadcastToChildrenByType(msg, EntityType.TENANT);
                break;
            default:
                return false;
        }
        return true;
    }
    private void onQueueToRuleEngineMsg(QueueToRuleEngineMsg msg) {
        if (TenantId.SYS_TENANT_ID.equals(msg.getTenantId())) {
            msg.getMsg().getCallback().onFailure(new RuleEngineException("Message has system tenant id!"));
        } else {
            getOrCreateTenantActor(msg.getTenantId()).ifPresentOrElse(actor -> {
                actor.tell(msg);
            }, () -> msg.getMsg().getCallback().onSuccess());
        }
    }

第二步: org.thingsboard.server.actors.TbActorMailbox#enqueue 方法调用了 tryProcessQueue(true); 再调用了 dispatcher.getExecutor().execute(this::processMailbox); 再调用了actor.process(msg);

private void enqueue(TbActorMsg msg, boolean highPriority) {
        if (!destroyInProgress.get()) {
            if (highPriority) {
                highPriorityMsgs.add(msg);
            } else {
                normalPriorityMsgs.add(msg);
            }
            tryProcessQueue(true);
        } else {
            if (highPriority && msg.getMsgType().equals(MsgType.RULE_NODE_UPDATED_MSG)) {
                synchronized (this) {
                    if (stopReason == TbActorStopReason.INIT_FAILED) {
                        destroyInProgress.set(false);
                        stopReason = null;
                        initActor();
                    } else {
                        msg.onTbActorStopped(stopReason);
                    }
                }
            } else {
                msg.onTbActorStopped(stopReason);
            }
        }
    }
  private void tryProcessQueue(boolean newMsg) {
        if (ready.get() == READY) {
            if (newMsg || !highPriorityMsgs.isEmpty() || !normalPriorityMsgs.isEmpty()) {
                if (busy.compareAndSet(FREE, BUSY)) {
                    dispatcher.getExecutor().execute(this::processMailbox);
                } else {
                    log.trace("[{}] MessageBox is busy, new msg: {}", selfId, newMsg);
                }
            } else {
                log.trace("[{}] MessageBox is empty, new msg: {}", selfId, newMsg);
            }
        } else {
            log.trace("[{}] MessageBox is not ready, new msg: {}", selfId, newMsg);
        }
    }
    private void processMailbox() {
        boolean noMoreElements = false;
        for (int i = 0; i < settings.getActorThroughput(); i++) {
            TbActorMsg msg = highPriorityMsgs.poll();
            if (msg == null) {
                msg = normalPriorityMsgs.poll();
            }
            if (msg != null) {
                try {
                    log.debug("[{}] Going to process message: {}", selfId, msg);
                    actor.process(msg);
                } catch (TbRuleNodeUpdateException updateException) {
                    stopReason = TbActorStopReason.INIT_FAILED;
                    destroy(updateException.getCause());
                } catch (Throwable t) {
                    log.debug("[{}] Failed to process message: {}", selfId, msg, t);
                    ProcessFailureStrategy strategy = actor.onProcessFailure(t);
                    if (strategy.isStop()) {
                        system.stop(selfId);
                    }
                }
            } else {
                noMoreElements = true;
                break;
            }
        }
        if (noMoreElements) {
            busy.set(FREE);
            dispatcher.getExecutor().execute(() -> tryProcessQueue(false));
        } else {
            dispatcher.getExecutor().execute(this::processMailbox);
        }
    }

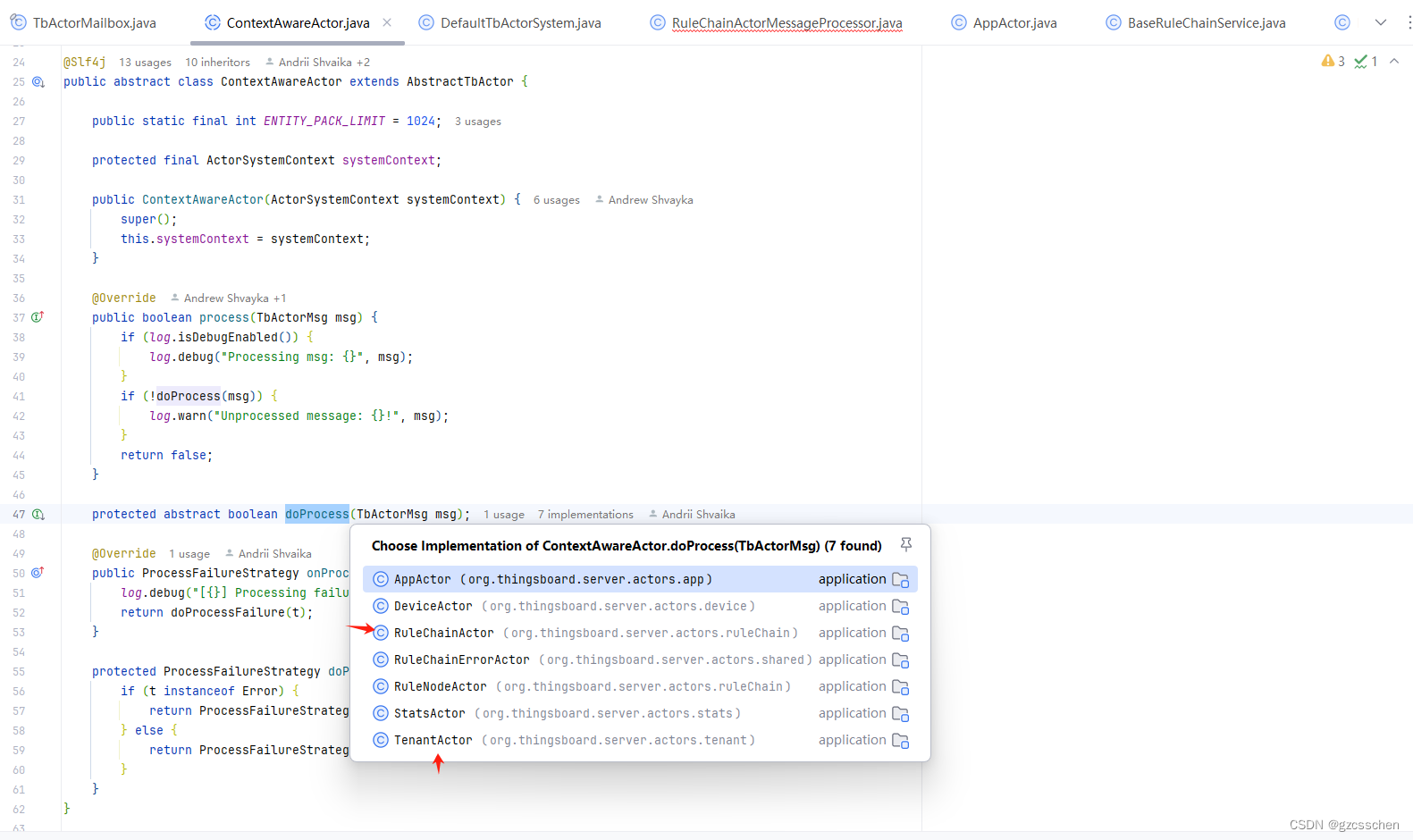

第三步:调用了 org.thingsboard.server.actors.service.ContextAwareActor#doProcess 跟踪实现找到了调用了 TenantActordoProcess
在这里插入图片描述
第四步:查看org.thingsboard.server.actors.tenant.TenantActor#doProcess 方法,方法根据消息类型进行消息分发 case QUEUE_TO_RULE_ENGINE_MSG: onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg); break;

    @Override
    protected boolean doProcess(TbActorMsg msg) {
        if (cantFindTenant) {
            log.info("[{}] Processing missing Tenant msg: {}", tenantId, msg);
            if (msg.getMsgType().equals(MsgType.QUEUE_TO_RULE_ENGINE_MSG)) {
                QueueToRuleEngineMsg queueMsg = (QueueToRuleEngineMsg) msg;
                queueMsg.getMsg().getCallback().onSuccess();
            } else if (msg.getMsgType().equals(MsgType.TRANSPORT_TO_DEVICE_ACTOR_MSG)) {
                TransportToDeviceActorMsgWrapper transportMsg = (TransportToDeviceActorMsgWrapper) msg;
                transportMsg.getCallback().onSuccess();
            }
            return true;
        }
        switch (msg.getMsgType()) {
            case PARTITION_CHANGE_MSG:
                PartitionChangeMsg partitionChangeMsg = (PartitionChangeMsg) msg;
                ServiceType serviceType = partitionChangeMsg.getServiceType();
                if (ServiceType.TB_RULE_ENGINE.equals(serviceType)) {
                    //To Rule Chain Actors
                    broadcast(msg);
                } else if (ServiceType.TB_CORE.equals(serviceType)) {
                    List<TbActorId> deviceActorIds = ctx.filterChildren(new TbEntityTypeActorIdPredicate(EntityType.DEVICE) {
                        @Override
                        protected boolean testEntityId(EntityId entityId) {
                            return super.testEntityId(entityId) && !isMyPartition(entityId);
                        }
                    });
                    deviceActorIds.forEach(id -> ctx.stop(id));
                }
                break;
            case COMPONENT_LIFE_CYCLE_MSG:
                onComponentLifecycleMsg((ComponentLifecycleMsg) msg);
                break;
            case QUEUE_TO_RULE_ENGINE_MSG:
                onQueueToRuleEngineMsg((QueueToRuleEngineMsg) msg);
                break;
            case TRANSPORT_TO_DEVICE_ACTOR_MSG:
                onToDeviceActorMsg((DeviceAwareMsg) msg, false);
                break;
            case DEVICE_ATTRIBUTES_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_CREDENTIALS_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_NAME_OR_TYPE_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_EDGE_UPDATE_TO_DEVICE_ACTOR_MSG:
            case DEVICE_RPC_REQUEST_TO_DEVICE_ACTOR_MSG:
            case DEVICE_RPC_RESPONSE_TO_DEVICE_ACTOR_MSG:
            case SERVER_RPC_RESPONSE_TO_DEVICE_ACTOR_MSG:
            case REMOVE_RPC_TO_DEVICE_ACTOR_MSG:
                onToDeviceActorMsg((DeviceAwareMsg) msg, true);
                break;
            case SESSION_TIMEOUT_MSG:
                ctx.broadcastToChildrenByType(msg, EntityType.DEVICE);
                break;
            case RULE_CHAIN_INPUT_MSG:
            case RULE_CHAIN_OUTPUT_MSG:
            case RULE_CHAIN_TO_RULE_CHAIN_MSG:
                onRuleChainMsg((RuleChainAwareMsg) msg);
                break;
            case EDGE_EVENT_UPDATE_TO_EDGE_SESSION_MSG:
            case EDGE_SYNC_REQUEST_TO_EDGE_SESSION_MSG:
            case EDGE_SYNC_RESPONSE_FROM_EDGE_SESSION_MSG:
                onToEdgeSessionMsg((EdgeSessionMsg) msg);
                break;
            default:
                return false;
        }
        return true;
    }

总结

消息到这里就投递给了RuleChainActor进行处理,就进入到规则链了进行节点的分发处理。
