esp32学习笔记-1 cmake的使用

esp-idf使用cmake完成工程构建，故先学习cmake的使用

1.cmake基本知识

#约束cmake最低版本

cmake_minimum_required(VERSION 3.10)

#设置工程名称

project(projectName)

#单文件时直接编译即可

add_executable(可执行文件名称 源文件)

eg:

add_executable(main main.cpp)

#很多源文件，使用aux_source_directory函数

aux_source_directory(源文件地址 变量)

eg:

aux_source_directory(./source SCR_LIST)

add_executable(main ${SCR_LIST})

#头文件不在一个文件夹

include_directories(头文件文件夹地址)

eg:

include_directories(./include)

aux_source_directory(./source1 SRC_LIST2)

add_executable(hello ${SRC_LIST2})

内置变量${PROJECT_BINARY_DIR}表明执行cmake的目录

2.esp-idf构建系统

首先esp-idf构建系统的CMakeLists.txt分为两类，一类是项目CMakeList文件，处于项目顶层，一类是组件CMakeList文件。以初始的hello_world项目为例。

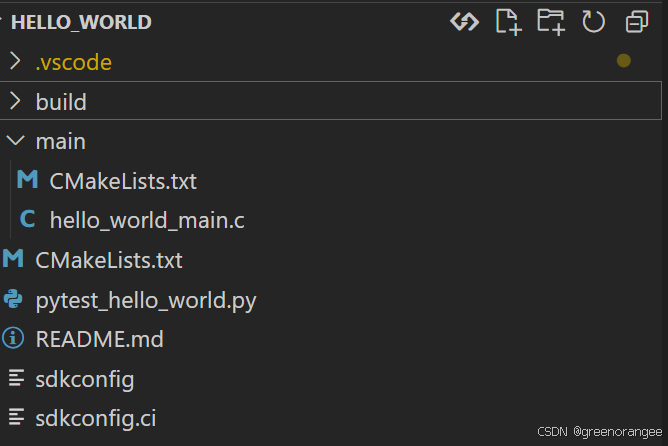

项目目录结构

首先是顶层CMakeLists.txt文件，也是最小项目CMakeLists.txt文件

cmake_minimum_required(VERSION 3.16)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(hello_world)

这里引用官方文档的解释

• cmake_minimum_required(VERSION 3.16) 必须放在 CMakeLists.txt 文件的第一行，它会告诉 CMake 构建该项目所需要的最小版本号。ESP-IDF 支持 CMake 3.16 或更高的版本。

• include($ENV{IDF_PATH}/tools/cmake/project.cmake) 会导入 CMake 的其余功能来完成配置项目、检索组件等任务。

• project(myProject) 会创建项目本身，并指定项目名称。该名称会作为最终输出的二进制文件的名字，即 myProject.elf 和 myProject.bin。每个 CMakeLists 文件只能定义一个项目

其次是组件CMakeLists.txt文件，也是最小组件CMakeLists.txt文件

idf_component_register(SRCS "hello_world_main.c"
                    INCLUDE_DIRS "")

• 使用idf_component_register将组件添加到构建系统。
• SRCS 源文件列表
• INCLUDE_DIRS 头文件目录，hello_world例程中没有其他头文件，故为空。
• 其次可能还有REQUIRES 说明组件依赖。

学习验证

手动构建目录以及填写相关CMakeLists.txt文件，使用esp-idf进行构建

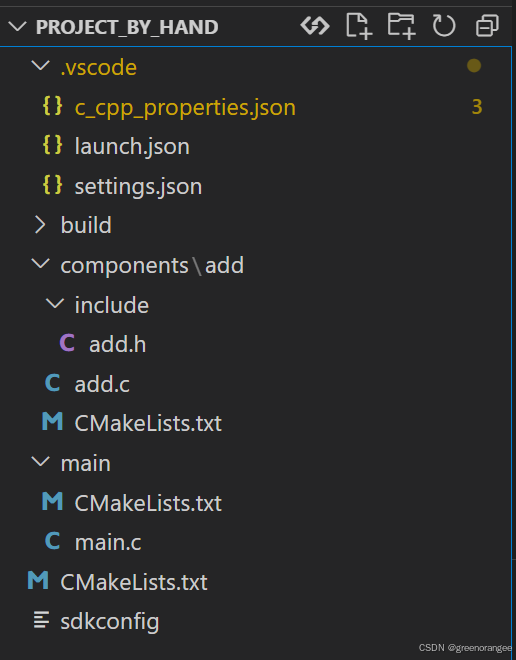

如图构建如下目录工程

add.h

int add(int a,int b);

add.c

#include "add.h"

int add(int a, int b) {
    return a + b;
}

add组件的CMakeLists.txt

idf_component_register(SRCS "add.c"
                       INCLUDE_DIRS "./include")

main.c

#include <stdio.h>
#include "add.h"

void app_main(void){
    printf("%d%s",add(3,5),"Hello World!");
}

main组件的CMakeLists.txt

idf_component_register(SRCS "main.c"
INCLUDE_DIRS "")

根据官方文档的说法：main 组件比较特别，因为它在构建过程中自动依赖所有其他组件。所以不需要向这个组件传递 REQUIRES 或 PRIV_REQUIRES。所以尽管main组件依赖add组件，但还是没有添加进REQUIRES。

项目顶层CMakeLists.txt

cmake_minimum_required(VERSION 3.10)
include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(project_by_hand)

 编译烧录代码，并通过串口查看结果。看自己连接的是哪个端口，不一定是COM16。

idf.py set-target esp32s3
idf.py build
idf.py -p COM16 flash
idf,py -p COM16 monitor

 实验成功！

12.15补充

官方文档中关于通用组件依赖的描述：

通用组件依赖项

为避免重复性工作，各组件都用自动依赖一些“通用”IDF 组件，即使它们没有被明确提及。这些组件的头文件会一直包含在构建系统中。

通用组件包括：cxx、newlib、freertos、esp_hw_support、heap、log、soc、hal、esp_rom、esp_common、esp_system。
