项目记录——ANSYS Fluent入门翼型风洞模型计算

Fluent实例

1. 问题描述
   使用ANSYS CFD模拟风洞中NACA翼型在来流攻角为6°，速度1m/s时的压力系数和阻力系数（二维模拟）。
2. 构建几何模型、创建计算域
   （1） 打开workbench，在analysis systems下拖入Fluid Flow(Fluent)模块；
   （2） 右键Geometry选择New DesignModeler Geometry进入DM模块；
   （3） 在DM中选择菜单栏Concept—3D curve，然后在左下方细节窗口的Coordinates File那儿点击三个点选择下方百度网盘里提供的翼型坐标文件，完成后点击Generate就可以生成翼型的轮廓曲线；坐标文件百度网盘提取码：1rzm
   （4） 选择菜单栏concept—surface from edge，在图形窗口中选择翼型轮廓，点击apply，然后generate就生成了二维图形；

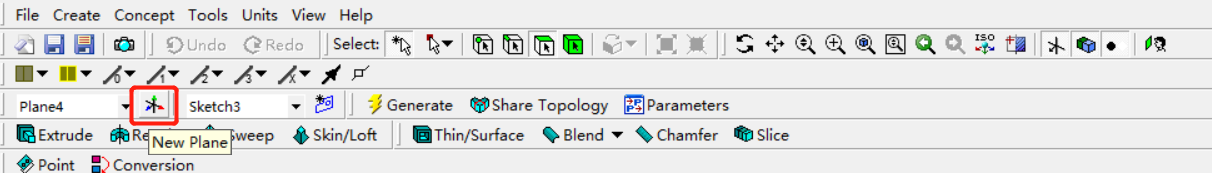

   （5） 然后要创建计算域，选择菜单栏creat—New Plane或者如下图所示直接点击该按钮创建新的基准平面，创建基准平面参数如下图；


   （6） 在新建的基准面上创建草图（模型树下有个sketching，点进去可以用draw创建草图，用dimensions修改尺寸），草图尺寸如下图所示，R1=12.5，H2=12：
