项目记录—workbench静力分析

本文详细介绍使用Workbench进行结构应力分析的过程,包括其特点、基本步骤及如何进行网格划分、添加约束与载荷等内容。

使用workbench进行结构应力分析

workbench的特点

1.协同仿真、项目管理。
2.双向参数传输,支持CAD-CAE之间的双向参数传输功能。
3.高级的装配件接触关系的自动识别、接触建模功能。
4.先进的网格处理功能,可对复杂的几何模型进行高质量的网格处理。
5.支持几乎所有ANSYS的有限元分析功能。
6.内嵌可定制的材料库。
7.易学易用。
总结:个人感觉workbench和其他的cad软件交互非常方便,不需要想ansys apdl那样导入模型之后还要进行glue,and等运算。他会自动识别装配体模型的接触关系。

使用workbench分析的基本过程

1.可以在熟悉的三维建模软件中建立模型,也可以使用workbench自己的建模工具,一般转化成.xt格式的文件可以导入。

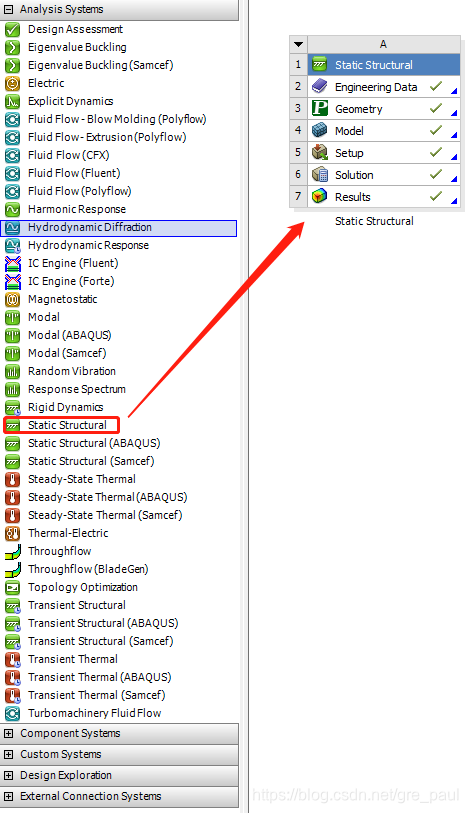

2.打开workbench,从左边选择分析系统为static structural,将其拖到右边的空白处建立一个新工程。在这里插入图片描述

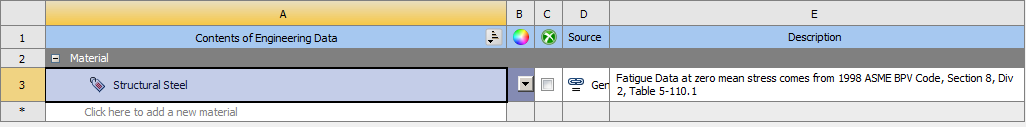

3.然后可以按照自上到下的顺序依次操作,首先是engineering data,可以双击打开用来添加模型用到的材料,相应的材料属性也可以自定义。在这里插入图片描述

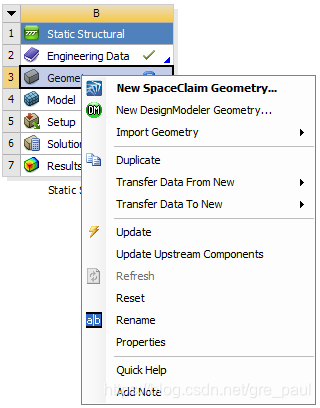

4.在geometry那儿右键导入模型或者直接在workbench提供的建模工具里边直接建模。
在这里插入图片描述

5.导入模型之后可以双击geometry打开mechanical,在这里需要进行网格划分,添加约束,载荷以及solution中需要显示的项。
在这里插入图片描述

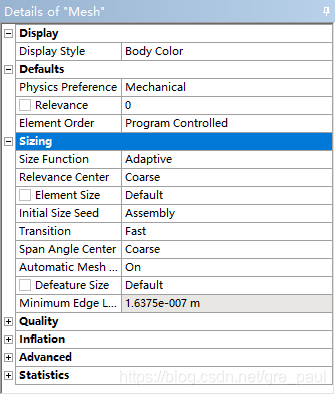

6.划分网格,点击mesh,下方会出现mesh的相关属性参数。
在这里插入图片描述

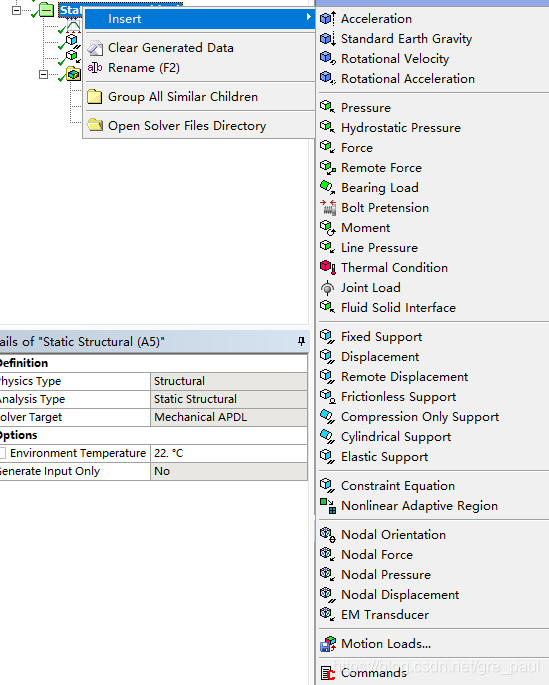

7.设置约束和载荷,在static structural上右击点击插入,里边可以选择约束和载荷,约束是下方蓝色部分,如fixed support;载荷是上边绿色的部分,如pressure, force等。点击之后同样在下方会出现详细的参数设置,约束可以选择约束的几何体(面、体),载荷可以选择施加的位置、大小和方向等。
在这里插入图片描述

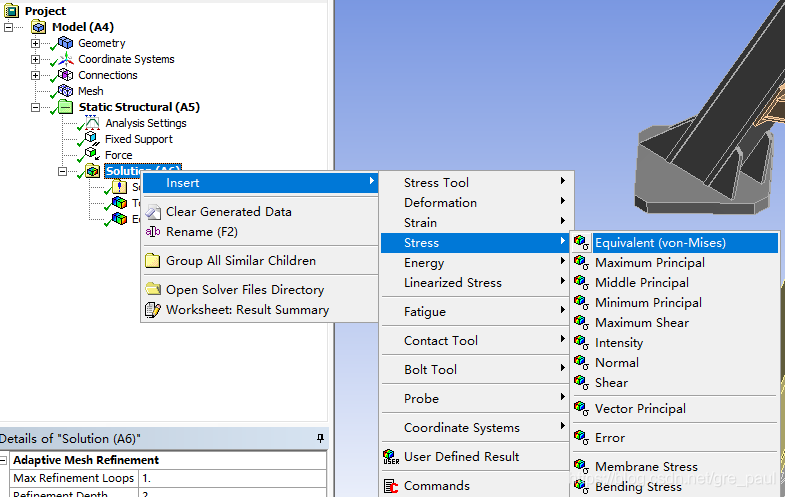

8.设置solution项,右击可以选择求解项目,如下图求解整体的von mises stress,也可以加入其他的求解项。
在这里插入图片描述
9.点击solve。
在这里插入图片描述
10.查看结果。点击solution下边的求解项,在模型显示区域会显示求解结果。也可以改变显示比例和色彩等。
