stm32最小系统核心板学习笔记-复位电路（更新ing）

有供电有心脏，接下来需要一个开关，就是复位电路

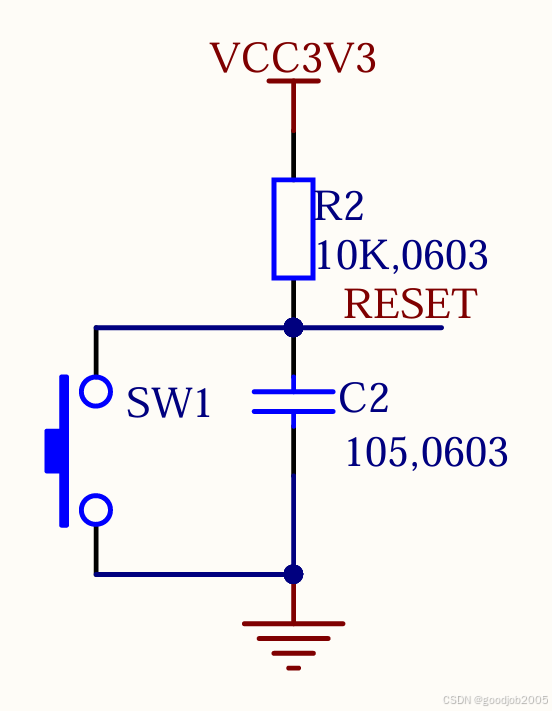

开机通过reset引脚去控制

‘

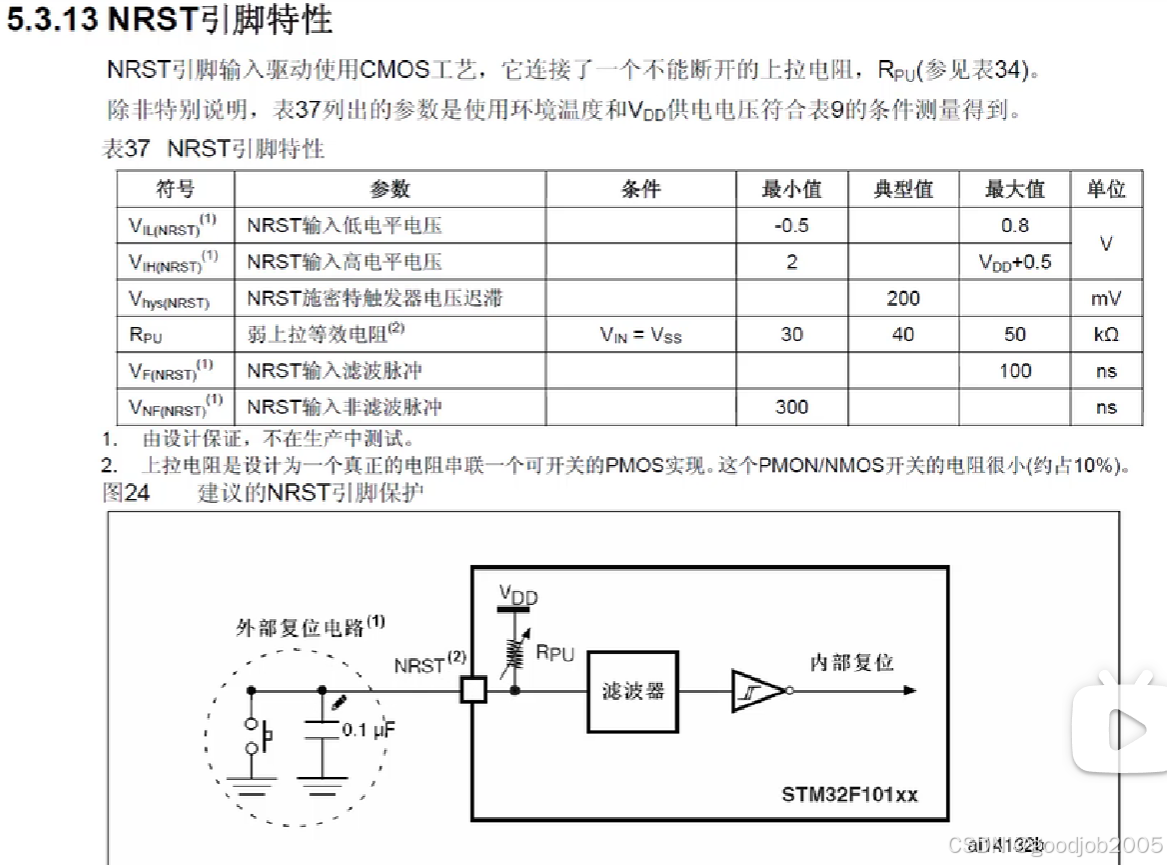

相对一个数据手册，多了一个上拉电阻，上拉电阻的作用：

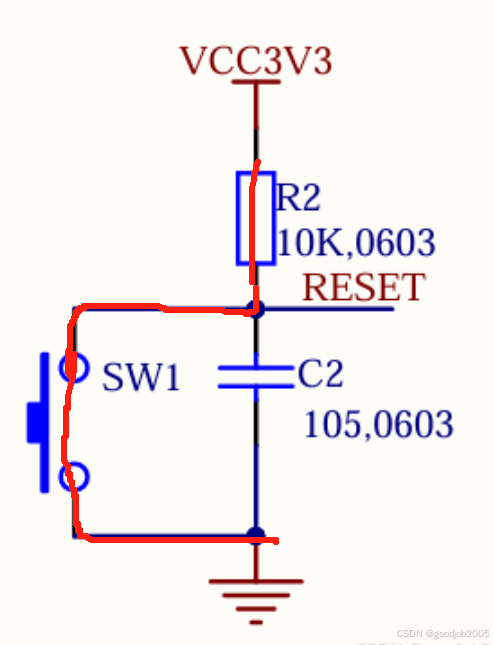

如果没上拉电阻的话，按键按下去的那一瞬间电流很大，长按的话说不定按键或者别的东西就烧了

短按的话，由于瞬间电流很大，在触点会有微小的电火花

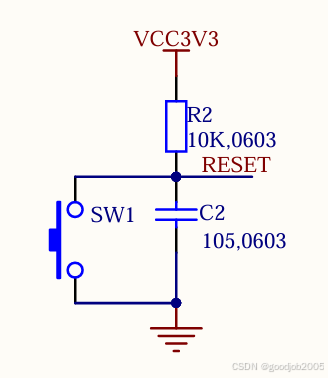

而加上电阻R2之后，按下按键有3.3V/10K即为0.3mA的电流通过，非常小

弱上拉就是让R2下面那个点是正/大于0.7VDD就是上拉，由图得最大值是50K欧
