韦东山嵌入式第一期学习笔记DAY_24——18_9_五点法校准法理解

作者：GWD 时间：2019.7.31

一、课程内容
概述：本节课讲解了LCD触摸屏的五点校准算法；
1、问：触摸屏为什么需要校准？

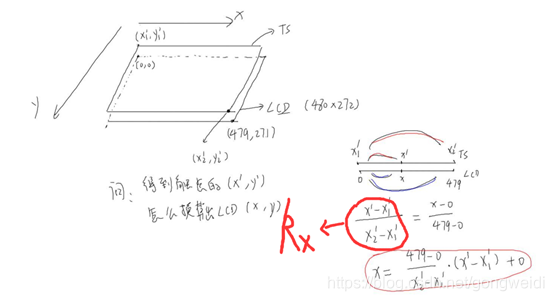

答：回答这个问题就是要明白触摸屏的误差产生在哪里。我们知道触摸屏和lcd是两个不同的平面组装起来用的，但是由于组装工艺等问题两个平面不是完全重合的。由此我们可以推测出误差就是产生在触摸屏的x、y的与原点距离和lcd显示屏的x、y的与原点距离距离与理论计算不同；
2、问：如何消除触摸屏与LCD显示屏映射的误差呢？

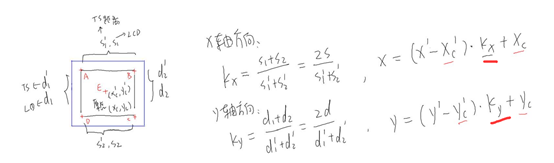

答：首先看一下触摸屏映射LCD的坐标计算公式。经过上面的分析我们知道误差就在kx这里产生。所以校准的目的就是计算出准确的Kx与Ky从而得到适合当前组装情况下的映射公式。

3、问：五点法的原理？

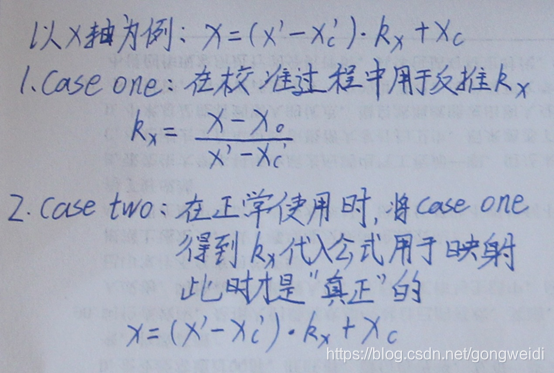

答：根据公式我们知道。如果知道了原点坐标、LCD上的坐标X、触摸到点X的A/D转换坐标，我们就可以反推出Kx。五点法就是这个工作过程。所以五点法校准公式有两个作用
